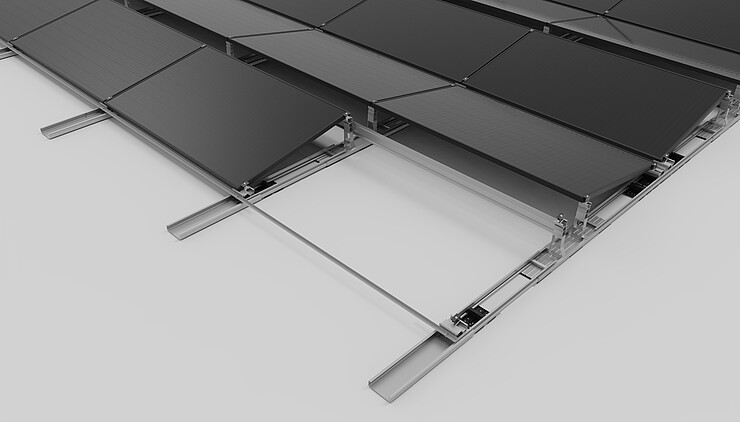

Flachdach-System III « the shortcut »
Modular aufgebautes Klemmsystem mit quer aufgeständerten Modulen
-
Einfache und schnelle Montage dank hohem Vorfertigungsgrad und werkzeuglosem Click- System
-
Geringer logistischer Aufwand und optimales Handling durch kurze Bauteile
-
Windkanalgetestete Aerodynamik
Bauteile
Bauteile
Klicken Sie auf die +Symbole, um die Komponenten dieses Montagesystems zu sehen.
Mittelklemme blank/schwarz
- Montagefreundlich dank Arretierfunktion
- Wenig Platzbedarf
![[Translate to DE:]](/fileadmin/_processed_/8/f/csm_mittelklemme-blank-schwarz_91f729f169.jpg)
Merkmale
Klemmsystem
Hochkant & Quer, Einlagig oder Kreuzverbund (je nach Dachart)
C-Schienen/ C-N-Schiene, Kurzprofile, Flachdach III
30-42mm/43-52mm
11,4mmx52mm
Ja
Endklemme blank/schwarz
- Montagefreundlich dank Arretierfunktion
- Wenig Platzbedarf
- Bündiger Abschluss mit der Schiene möglich
![[Translate to DE:]](/fileadmin/_processed_/8/0/csm_endklemme-kombination-03-00029x_cf49e0be1a.jpg)
Merkmale
Klemmsystem
Hochkant & Quer, Einlagig oder Kreuzverbund (je nach Dachart)
C-Schienen/ C-N-Schiene, Kurzprofile, Flachdach III
30-42mm/43-52mm
14mmx52mm
Ja
03-001237/03-001236/03-000287/03-000288
Modulstütze 10°
- werkzeuglos in das Basiselement einklickbar
- mit integrierter Aufnahme für Kabelkanal und Befestigungs-Set FD Optimierer
Merkmale
Klemmsystem
Quer
Flat roof system III east-west
hinteres Modulauflager
270 x 60 mm
03-001539
Querträger
- Lastumlagerung zwischen den Modulen
- Ballastreduzierung durch Anlagenkopplung
Merkmale
Klemmsystem
Quer
Flachdach III Ost-West
Lastumlagerung und Queraussteifung an Anlagenrändern
120 x 25mm
2,00 m; 2,40 m
03-001649/03-001679
Zugband | Flachdach III
- Lastumlagerung zwischen den Modulen
- Ballastreduzierung durch Anlagenkopplung
Merkmale
Klemmsystem
Flachdach Ost-West einlagig, Flachdach III Ost-West
Quer
Queraussteifung des Systems
20x20x1,5mm
2,00m, 2,40m
Basiselement Ost-West 690 mm
- Komplett vorkonfektioniert
- Modulstützen werkzeuglos einklickbar
- Verbinder- und Abschluss-Sets werkzeuglos montierbar
![[Translate to DE:]](/fileadmin/09_Components/Profile_Rails/Basiselement-OW-690mm-novotegra.jpg)
Merkmale
Flachdach
Alu / V2A / PE
Flachdach III Ost-West
zum Einklicken der Modulstützen und zum Anschluss der Verbinder- und Abschluss-Sets
690 x 150 x 40 mm
995 - 1070 mm
Basiselement Ost-West 840 mm
- Komplett vorkonfektioniert
- Modulstützen werkzeuglos einklickbar
- Verbinder- und Abschluss-Sets werkzeuglos montierbar
Merkmale
Flachdach
Alu / V2A / PE
Flachdach III Ost-West
zum Einklicken der Modulstützen und zum Anschluss der Verbinder- und Abschluss-Sets
840 x 150 x 40 mm
1071 - 1145 mm
Verbinder-Set Ost-West 1940 mm
- komplett vorkonfektioniert mit integrierten Basisfüßen
- werkzeuglos montierbar
Merkmale
Flachdach
Alu / V2A / PP
Flachdach III Ost-West
Verbindung zweier Basiselemente Ost-West, vorderes Modulauflager in der Anlagenmitte
1940 x 147 x 101 mm
Abschluss-Set 970 mm
- komplett vorkonfektioniert mit integriertem Basisfuß
- werkzeuglos montierbar
![[Translate to DE:]](/fileadmin/09_Components/Profile_Rails/Abschlussset-970mm-novotegra.jpg)
Merkmale
Flachdach
Alu / V2A / PP
Flachdach III Ost-West
vorderes Modulauflager und Abschluss an Anlagenrändern
970 x 147 x 101 mm
Weitere Informationen zum Flachdach-Montagesystem Ost-West-System III « the shortcut »
Unser Flachdach III Montagesystem zeichnet sich vor allem durch seine schnelle und einfache Montage aus. Dank eines hohen Vorfertigungsgrades der Systembauteile und des nahezu werkzeuglosen Click-Systems wird die Montagezeit enorm verkürzt. Die kurzen und handlichen Bauteile ermöglichen dem Installateur ein einfaches Handling der Komponenten auf dem Dach. Zusätzlich wird aufgrund des geringen Platzbedarfs auch der logistische Aufwand reduziert, denn die kurzen Systembauteile können auch in kleinen Fahrzeugen transportiert werden. Individuelle Bearbeitungsschritte, wie z.B. Sägen sind somit nicht mehr notwendig.
- schnelle und einfache Montage
- vorgefertigte und kurze Systembauteile mit werkzeuglosem Click-System
- geringer logistischer Aufwand durch wenige und kompakte Teile
- Modulneigung von 10°
- Quermontage
- Klemmung an der kurzen Rahmenseite
- einsetzbar bis 5° Dachneigung
- standortunabhängig plan- und einsetzbar
- windkanalgetestete Aerodynamik (180°)
- einsetzbar auf Folien- und Bitumendächern, sowie auf Kiesdächern
Modulfreigaben
| Hersteller | Modulreihe | Flachdach II / Flachdach III | Flachdach II mit 3. Grundschiene | Einlegesystem hochkant | Einlegesystem quer | Einlegesystem hochkant mit Stützschiene | Stand | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sog | Druck | Sog | Druck | Sog | Druck | Sog | Druck | Sog | Druck | |||
Die angegebenen Werte (in Pascal (Pa)) entsprechen der zulässigen Last. Der nach IEC 61215 zu berücksichtigende Sicherheitsfaktor von 1,5 ist bereits eingerechnet. Die aufgeführten Daten haben wir nach bestem Wissen und Gewissen aus individuellen Freigaben bzw. Montageanleitungen der Hersteller für Sie zusammengefasst. Wir übernehmen für Übermittlungsfehler oder kurzfristige Änderungen der Werte keine Haftung
