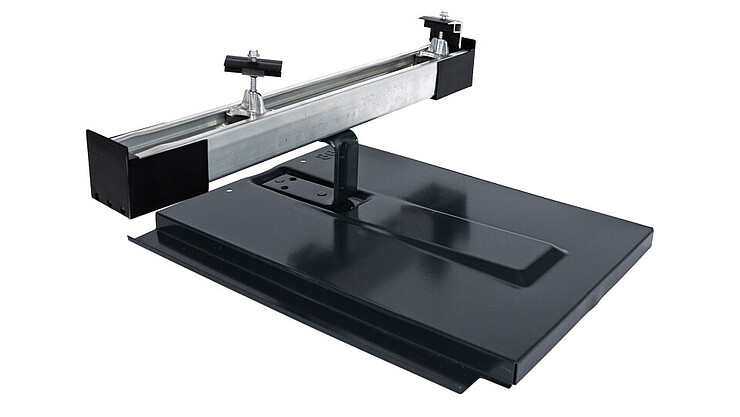

Ziegeldach | top-fix
Direktmontage mit Klemm- oder Einlegesystem
- 3-fach verstellbarer Dachhaken zum Ausgleich von unebenen Dächern, für unterschiedliche Ziegelstärken und -formen
- Zentrische Lasteinleitung
- Schmale Ziegeldurchführung, minimale Ziegelbearbeitung
- Große Auskragung des Grundprofils auf Sparren möglich ohne zusätzliches seitliches Unterfüttern

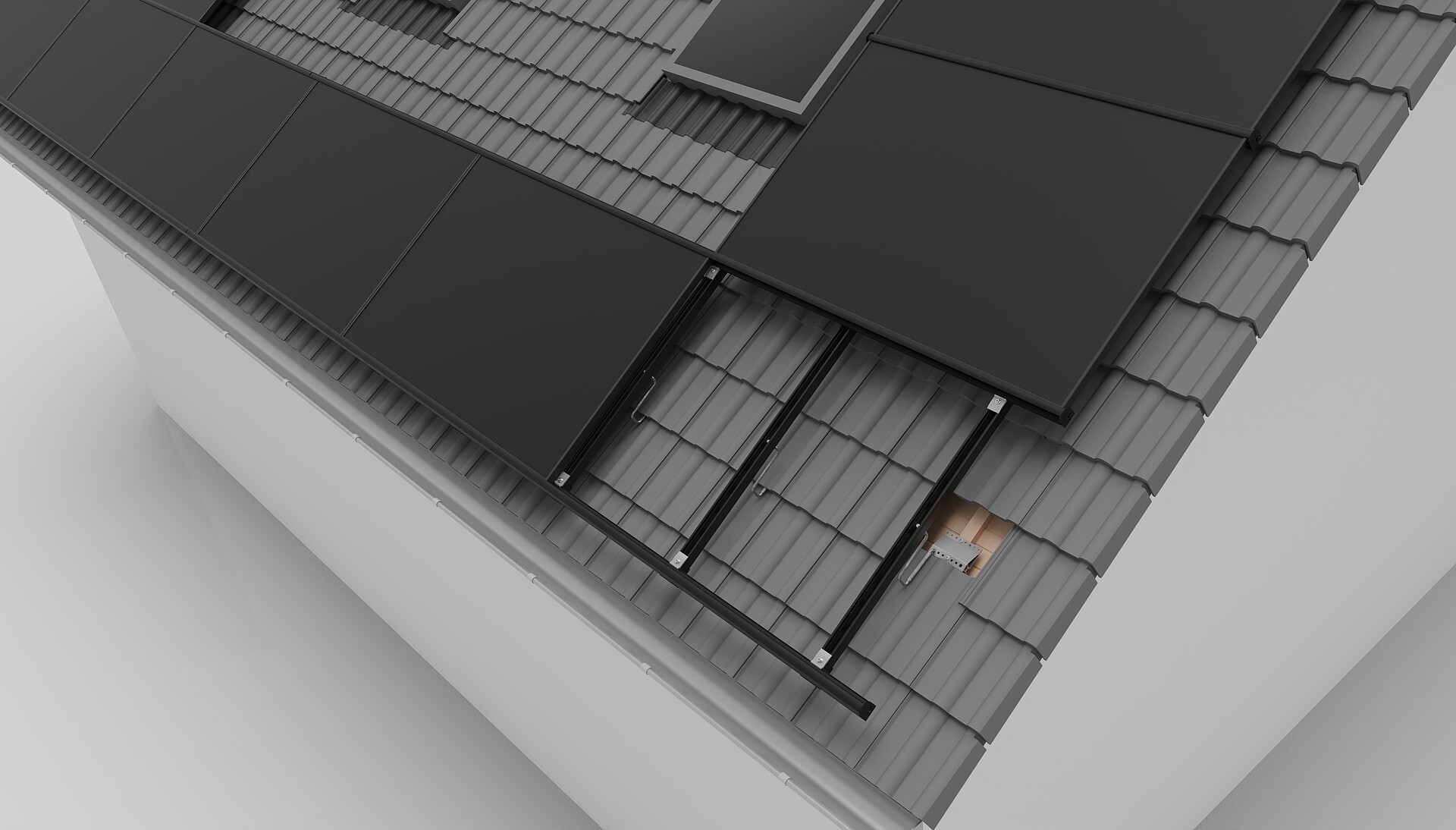

- Quer-und Fallschienenmontage mit den gleichen Komponenten möglich
- Einsatz von novotegra multifit Komponenten
Komponenten
Komponenten
Klicken Sie auf die + Symbole, um die Komponenten dieses Befestigungssystems anzuzeigen.
Dachhaken flex 18/30/40
- 3-fach verstellbar
- Zentrische Lasteinteilung
- Schmale Ziegelführung
Merkmale
Falzziegel, Betondachstein, Biberschwanz
Mittel
C-Schienen als Querschiene oder Fallschiene
18-24/24-30/31-40mm
min. 36mm
Nein
03-001109;03-001150;03-001151
Dachhaken ZD 30/40
- 3-fach verstellbar
- Zentrische Lasteinleitung
- Schmale Ziegelführung
Merkmale
Falzziegel, Betondachstein
Hoch
C-Schienen als Querschiene oder Fallschiene
24-30/31-40mm
min. 48mm
Ja
03-000254;03-000256

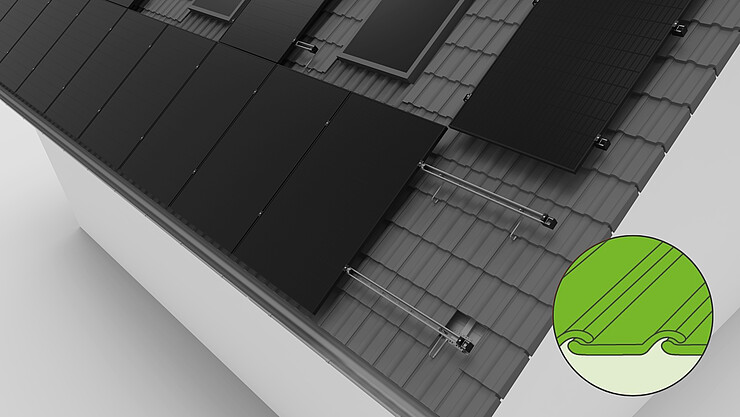

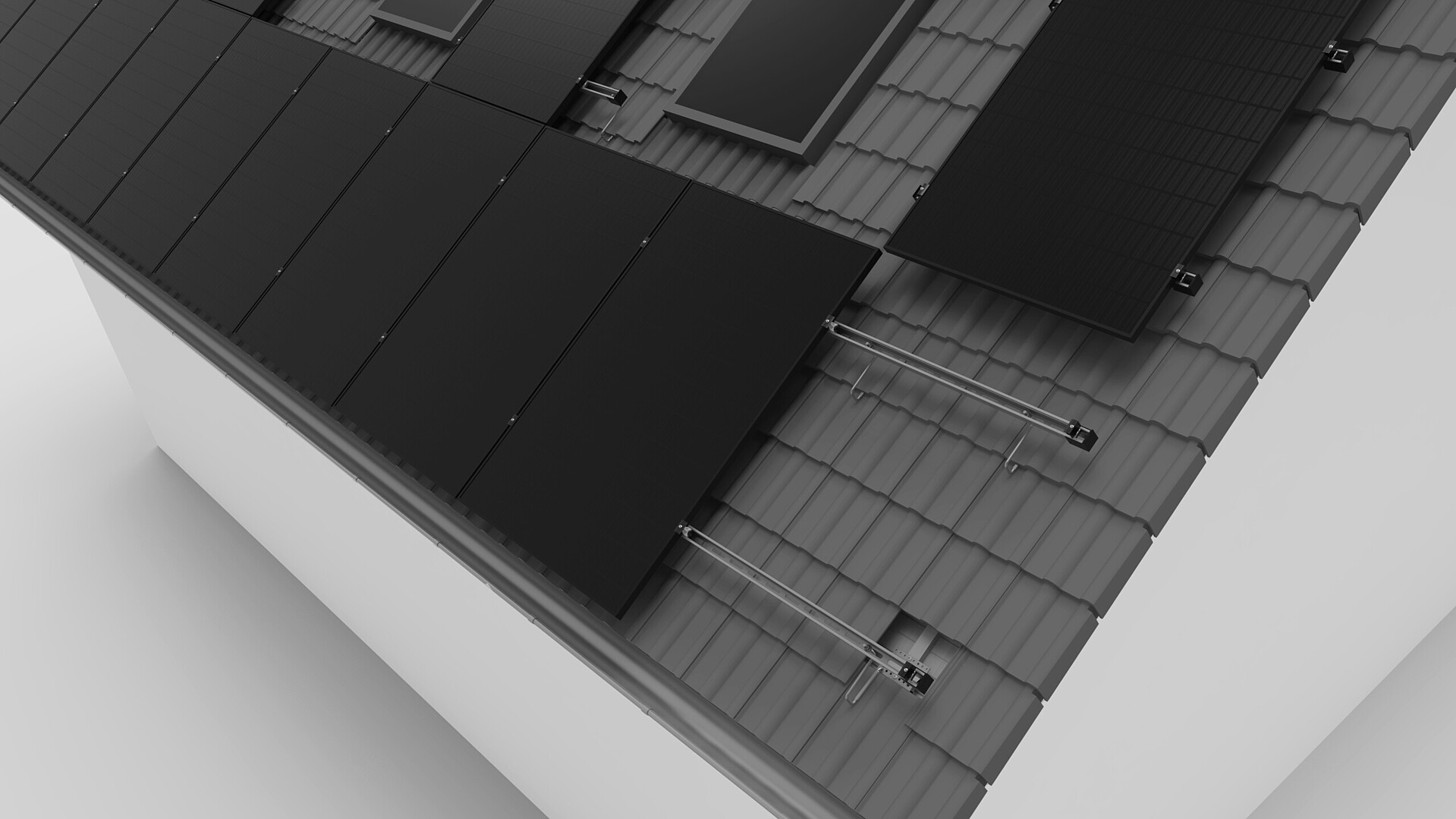

Dachhaken ZD 30/40 lang
- 3-fach verstellbar
- Zentrische Lasteinleitung
- Schmale Ziegelführung
![[Translate to DE:]](/fileadmin/_processed_/4/8/csm_03-001723-zd30-lang-novotegra_01_c68d793365.png)
Merkmale
Falzziegel, Betondachstein
Hoch
C-Schienen als Querschiene oder Fallschiene
24-30/31-40mm
min. 48mm
Ja
03-001723;03-001725
Doppel-Dachhaken flex 30/40
- 3-fach verstellbar
- Zentrische Lasteinteilung
- Schmale Ziegelführung
Merkmale
Falzziegel, Betondachstein, Biberschwanz
hoch
C-Schienen als Querschiene
24-30/31-40mm
min. 36mm
Nein
03-001150
Doppel-Dachhaken ZD 30/40
- 3-fach verstellbar
- Zentrische Lasteinleitung
- Schmale Ziegeldurchführung
Merkmale
Falzziegel, Betondachstein
Extrem hoch
C-Schienen als Querschiene
24-30/31-40mm
min. 48mm
Ja
03-000255;03-000257
Doppel-Dachhaken ZD 30/40 lang
- 3-fach verstellbar
- Zentrische Lasteinleitung
- Schmale Ziegeldurchführung
Merkmale
Falzziegel, Betondachstein
Extrem hoch
C-Schienen als Querschiene
24-30/31-40 mm
min. 48 mm
Ja
03-001726
Doppel-Dachhaken BS 30
- 3-fach verstellbar
- Zentrische Lasteinteilung
- Schmale Ziegelführung
Merkmale

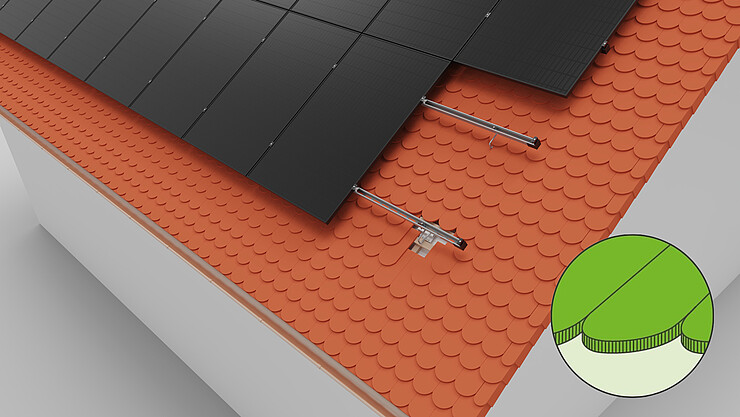

Biberschwanz
Extrem hoch
C-Schienen als Querschiene
24-30mm
min. 48mm
Ja
03-000267

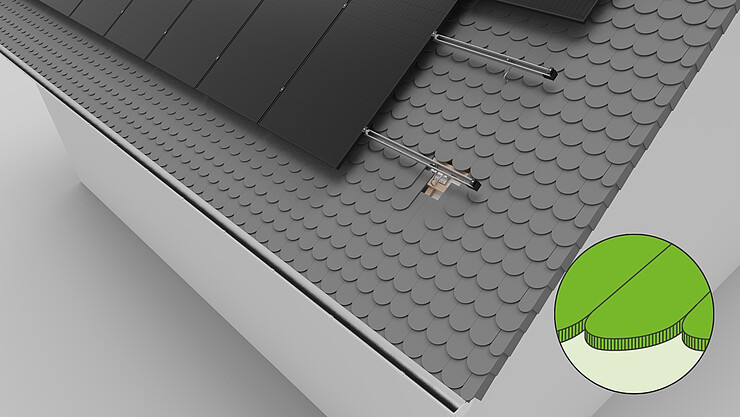

Dachhaken BS 30
- 3-fach verstellbar
- Zentrische Lasteinteilung
- Schmale Ziegelführung
Merkmale
Biberschwanz
Hoch
C-Schienen als Querschiene oder Fallschiene
24-30mm
min. 48mm
Ja
03-000258
Schraube Dachhaken 6mm
- Mit bauaufsichtlicher Zulassung
Merkmale
flex 18/30/40, ZD 633
Stahl verzinkt (alternativ V2A)
Ø 6mm x Länge
30mm, 60mm, 90mm, 120mm, 150mm
Schraube Dachhaken 8mm
- Mit bauaufsichtlicher Zulassung
- Auch für Aufsparrendämmung geeignet
Merkmale
ZD 30/40, BS 30, ZD 30 N35, ZD 533, ZD 544
Stahl verzinkt
Ø 8mm x Länge
100mm, 140mm, 180mm, 220mm, 260mm, 300mm, 340mm
C-Schiene 38-1,6
- Dient gleichzeitig als Kabelkanal
Merkmale
Einsetzbar als Modultrageschiene, Kreuzschiene oder Kabelkanal
Mittel
Dachhaken top-fix, Stockschrauben, Falzklemmen
Modulklemmen, Einlegeschienen
52x38mm/1,6mm Bodenstärke
2,20 m/5,90 m
Ja
03-001362;03-001364;03-001365
C-Schiene 47-2
- Dient gleichzeitig als Kabelkanal
- Trittfest bei der Montage
- Große Auskragung möglich
Merkmale
Einsetzbar als Modultrageschiene, Kreuzschiene oder Kabelkanal
Hoch
Dachhaken top-fix, Stockschrauben, Falzklemmen
Modulklemmen, Einlegeschienen
52x47mm/2mm Bodenstärke
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m
Ja
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370
C-Schiene 71-2
- Dient gleichzeitig als Kabelkanal
- Trittfest bei der Montage
- Große Auskragung möglich
Merkmale
Einsetzbar als Modultrageschiene, Kreuzschiene oder Kabelkanal
Sehr hoch
Dachhaken top-fix, Stockschrauben, Falzklemmen
Modulklemmen, Einlegeschienen
52x71mm/2mm Bodenstärke
5,90 m
Nein
03-001371
C-Schiene 95-3
- Dient gleichzeitig als Kabelkanal
- Trittfest bei der Montage
- Große Auskragung möglich
Merkmale
Einsetzbar als Modultrageschiene, Kreuzschiene oder Kabelkanal
Extrem hoch
Dachhaken top-fix, Stockschrauben, Falzklemmen
Modulklemmen, Einlegeschienen
52x95mm/3mm Bodenstärke
5,90 m
Nein
03-001372
Schienenverbinder-Sets
- Sichere Verbindung zweier C-Schienen
- Auch in Ausführung als Loslager erhältlich
Merkmale
Hoch
C-Schiene 38, 47, 71, 95
52x40mm/Lochabstand 50mm
325mm
Loslager
Schienenverbinder-Set C47 S
- Sichere Verbindung zweier C-Schienen
- Innenliegender Verbinder für maximale Montagefreiheit
Merkmale
Hoch
C-Schiene 47-2
30mm
200mm
-
03-000925
Abdeckkappe C38
- C-Schiene dient gleichzeitig als Kabelkanal
- Schienenverlängerung mit außenliegendem Verbinder oder Schiebling
- In unterschiedlichen Längen und für unterschiedliche Spannweiten
![[Translate to DE:]](/fileadmin/01_Mounting_Systems/01-Tile-Roof/01-Clamping-System-Top-Fix/abdeckkappe-c38-sw.JPG)
Merkmale
Klemmsystem
C-Schiene 38
Nicht notwendig
C47 sw
57x54x80mm
03-001523

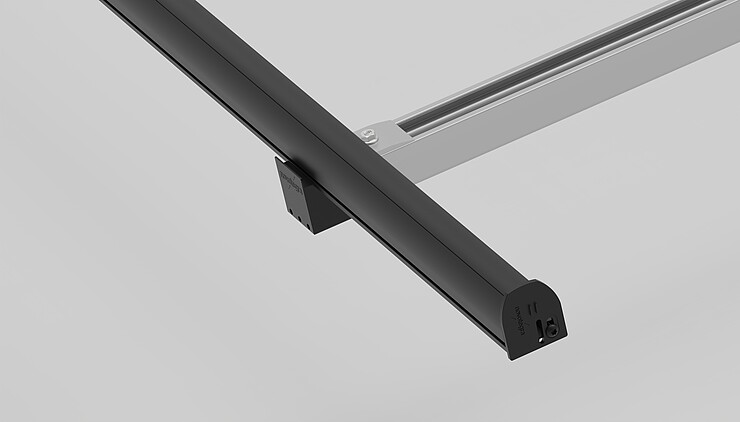

Abdeckkappe C-Schiene C47
- C-Schiene dient gleichzeitig als Kabelkanal
- Schienenverlängerung mit außenliegendem Verbinder oder Schiebling
- In unterschiedlichen Längen und für unterschiedliche Spannweiten
![[Translate to DE:]](/fileadmin/01_Mounting_Systems/01-Tile-Roof/01-Clamping-System-Top-Fix/abdeckkappe-c47-sw.JPG)
Merkmale
57x63x80mm
C-Schiene 47
Klemmsystem
Nicht notwendig
Abdeckkappe C38 sw
03-001522
Mittelklemme blank/schwarz
- Montagefreundlich dank Arretierfunktion
- Wenig Platzbedarf
![[Translate to DE:]](/fileadmin/_processed_/8/f/csm_mittelklemme-blank-schwarz_91f729f169.jpg)
Merkmale
Klemmsystem
Hochkant & Quer, Einlagig oder Kreuzverbund (je nach Dachart)
C-Schienen/ C-N-Schiene, Kurzprofile, Flachdach III
30-42mm/43-52mm
11,4mmx52mm
Ja
03-001345/03-001346/03-000285/03-000286
Endklemme blank/schwarz
- Montagefreundlich dank Arretierfunktion
- Wenig Platzbedarf
- Bündiger Abschluss mit der Schiene möglich
![[Translate to DE:]](/fileadmin/_processed_/8/0/csm_endklemme-kombination-03-00029x_cf49e0be1a.jpg)
Merkmale
Klemmsystem
Hochkant & Quer, Einlagig oder Kreuzverbund (je nach Dachart)
C-Schienen/ C-N-Schiene, Kurzprofile, Flachdach III
30-42mm/43-52mm
14mmx52mm
Ja
03-001237/03-001236/03-000287/03-000288
Abrutschsicherung hochkant
- Montagehilfe bei der Modulverlegung
- Zusätzliche Sicherung der Module
![[Translate to DE:]](/fileadmin/_processed_/6/a/csm_csm_abrutschsicherung-03-000259_b2a311cc8c_d65dbfa1c3.jpg)
Merkmale
Klemmsystem
Hochkant
C-Schienen/C-N-Schiene/N-Schienen/Modultragschiene Gründach
M8, M6, ohne Bohrung
25mm
03-000006/03-000007
Abrutschsicherung-Set C-Schiene
- Montagehilfe bei der Modulverlegung
- Zusätzliche Sicherung der Module
Merkmale
Klemmsystem
Quer
C-Schienen (als Fallschienen)
53mmx80mmx80/100/130mm
C47-2/C71-2/C95-3
Ja
Einlegeschiene
- Hochwertige Anlagenoptik
- Schnelle Modulmontage
- Modulverlegung schwimmend und spannungsfrei
Merkmale
Einlegesystem
Hochkant & Quer, im Kreuzverbund oder mit Spezialbefestigung
C-Schienen/C-N-Schiene/N-Schienen/Kurzprofile Quermontage
30-50mm
5,40m-alle/2,20m (35mm + 40mm)
Ja
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375
Schienenverbinder-Set ES
- Verbinder dient gleichzeitig als Loslager
Merkmale
Einlegesystem
Stiftschlüssel 3mm
Einlegeschiene
65x150mm
Ja
03-000648/03-000499
Kreuzschienenverbinder ES auf C oder C-N
- Sichere Verbindung durch Kraft- und Formschluss
- Komplett vorkonfektioniert
Merkmale
Einlegesystem
Sechskantantrieb SW 13
C-Schienen/C-N-Schiene/Kurzprofile Quermontage
50x66mm
Randanschlag ES
- Optisch ansprechender Schienenabschluss
- Farblich auf die Einlegeschiene abgestimmt
- Kein Herauswandern der Module möglich
Merkmale
Einlegesystem
Torx 30
Einlegeschiene
49x49mm
Ja
03-000691/03-000693
Weitere Informationen zum Montagesystem für Ziegeldächer
Unsere Dachhakensets aus der novotegra-Familie eignen sich ideal für die Dachbefestigung bei der Montage von Modulen auf Ziegeldächern. Die verschiedenen Sets bestehen aus einem Basisprofil und einer Halterung, die in das Basisprofil geschraubt wird. Da sie in drei Richtungen verstellbar sind, lassen sich die Dachhaken-Sets perfekt an jedes Ziegeldach anpassen. So erzielen Sie auch auf unebenen Dächern stets ein homogenes Modulfeld. Ob Sie sich für ein großes Basisprofil mit einer zweiten Halterung für schwere Schneelasten oder das Flex-Dachhaken-Set für leichte Lasten entscheiden – wir haben immer eine einfache, stabile und flexible Lösung für Ihr Ziegeldach.
C-Schienen werden immer nach dem gleichen Prinzip montiert: Die klassische Schraubverbindung mit Sicherungsmutter sorgt für eine schnelle, starke und dauerhaft zuverlässige Verbindung sowohl bei Ein- als auch bei Kreuzschienenverbindungen. Gleichzeitig dient das Innere der Schiene als Kabelkanal mit ausreichend Platz für Kabel und Stecker. Alle End- und Mittelklemmen sind vormontiert und auch in einer schwarz eloxierten Variante erhältlich. Ob vertikal oder horizontal installierte Module oder eine Einzel- oder Kreuzschienenmontage – dank zuverlässiger Klemmtechnik lassen sich Module schnell und sicher an C-Schienen befestigen. Die Endklemmen schließen das Modulfeld bündig mit den C-Schienen ab, sodass die Unterkonstruktion nahezu unsichtbar ist – für optisch perfekte Installationen.
