Détails du système
Couverture en tuiles | top-fix

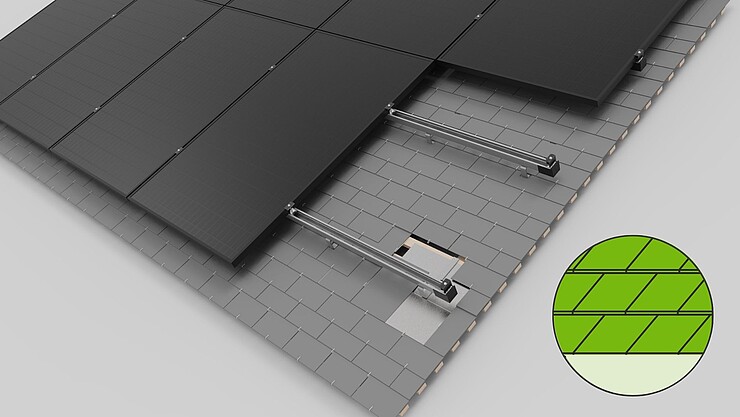

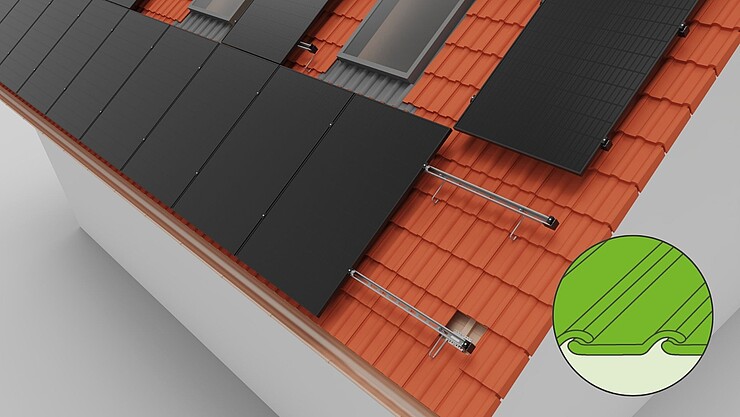

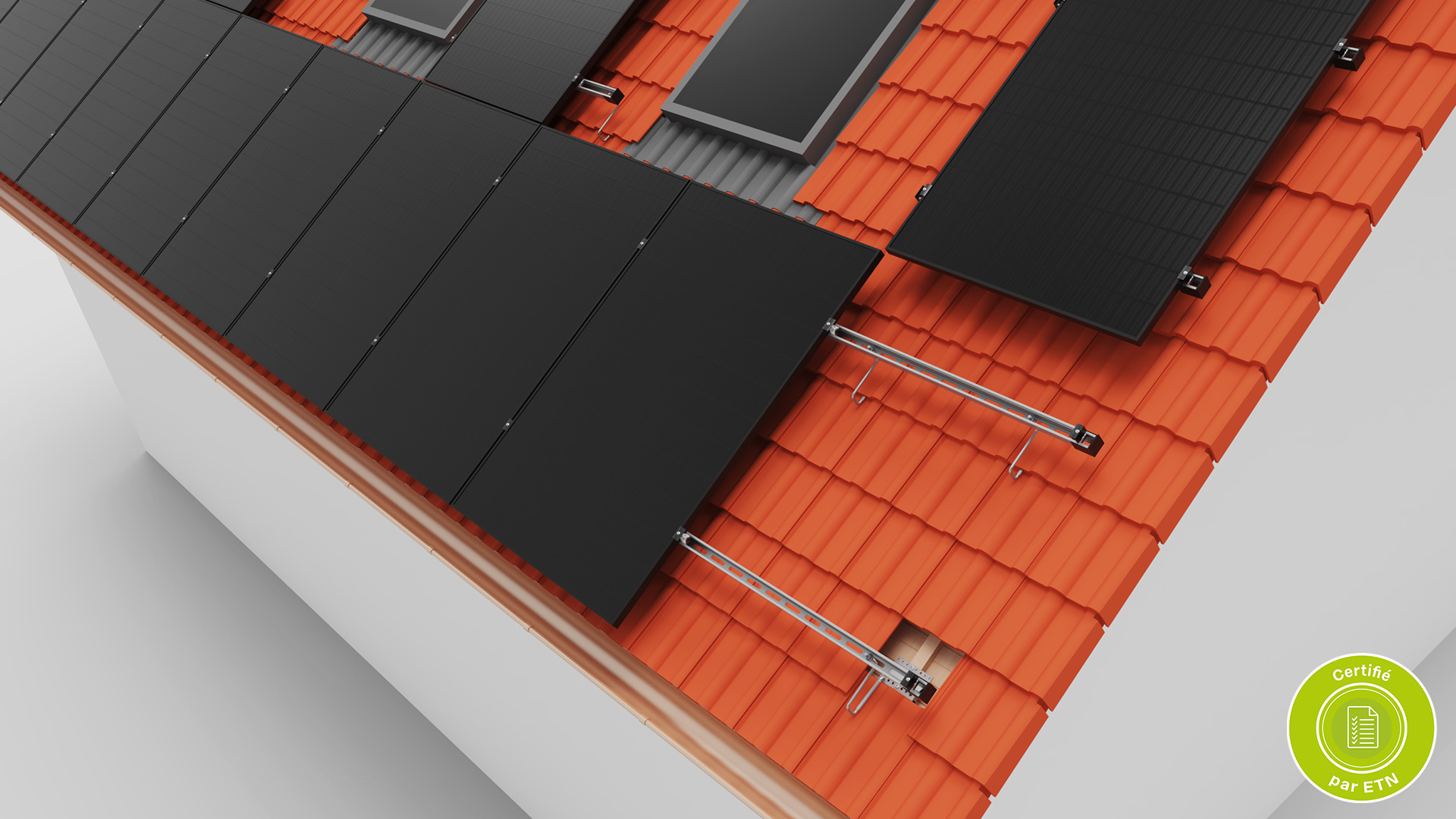

Montage direct avec des pinces ou un système d’insertion
- Crochet de toit réglable dans 3 directions pour compenser les irrégularités du toit, pour différentes épaisseurs et formes de tuiles
- Répartition centrée de la charge
- Pénétration étroite dans les tuiles, traitement minimal des tuiles
- Grand débord des rails de base sur les chevrons possible sans cale latérale supplémentaire
- Montage sur rail transversal et vertical possible avec les mêmes composants
- Utilisation de composants novotegra multifit
Téléchargements
Composants
Composants
Composants
Cliquez sur les icônes + pour voir les composants de ce système de montage.

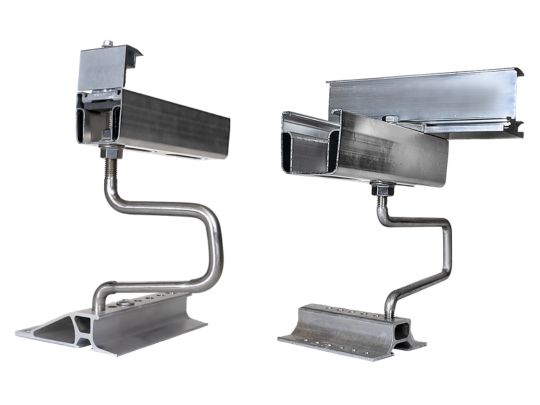

Crochet de toit flex 18/30/40
Solution stable et flexible pour votre toit en tuiles
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
Type de tuile :
en terre cuite, béton, en queue de castor
en terre cuite, béton, en queue de castor
Capacité de charge :
moyen
moyen
Rails de profilés compatibles :
Rail C Disposition horizontale ou verticale
Rail C Disposition horizontale ou verticale
Hauteur des tasseaux :
18-24/24-30/31-40 mm
18-24/24-30/31-40 mm
Largeur des chevrons :
min. 36 mm
min. 36 mm
Isolation des chevrons :
non
non
Référence de l'article:
03-001109;03-001150;03-001151
03-001109;03-001150;03-001151
Crochet de toit ZD 30/40
Crochets de toit pour le montage des rails C
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
Type de tuile :
en terre cuite, béton
en terre cuite, béton
Capacité de charge :
Élevée
Élevée
Rails de profilés compatibles :
Rail C Disposition horizontale ou verticale
Rail C Disposition horizontale ou verticale
Hauteur des tasseaux :
24-30/31-40 mm
24-30/31-40 mm
Largeur des chevrons :
min. 48 mm
min. 48 mm
Isolation des chevrons :
oui
oui
Référence de l'article:
03-000254;03-000256
03-000254;03-000256
Crochet de toit ZD 30/40 long
Crochet de toit pour la couverture de grandes tuiles
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
![[Translate to FR:]](/fileadmin/_processed_/4/8/csm_03-001723-zd30-lang-novotegra_01_c68d793365.png)
Caractéristiques
Type de tuile :
en terre cuite, béton
en terre cuite, béton
Capacité de charge :
Élevée
Élevée
Rails de profilés compatibles :
Rail C Disposition horizontale ou verticale
Rail C Disposition horizontale ou verticale
Hauteur des tasseaux :
24-30/31-40mm
24-30/31-40mm
Largeur des chevrons :
min. 48mm
min. 48mm
Isolation des chevrons :
oui
oui
Référence de l'article:
03-001723;03-001725
03-001723;03-001725
Crochet de toit double flex 30/40
Solution stable et flexible pour votre toit en tuiles
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
Type de tuile :
en terre cuite, béton, en queue de castor
en terre cuite, béton, en queue de castor
Capacité de charge :
Élevée
Élevée
Rails de profilés compatibles :
Rail C Disposition horizontale
Rail C Disposition horizontale
Hauteur des tasseaux :
24-30/31-40 mm
24-30/31-40 mm
Largeur des chevrons :
min. 36 mm
min. 36 mm
Isolation des chevrons :
non
non
Référence de l'article:
03-001150
03-001150
Crochet de toit double ZD 30/40
Crochets de toit pour le montage des rails C, optimisés pour les charges lourdes
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
Type de tuile :
en terre cuite, béton
en terre cuite, béton
Capacité de charge :
extrêmement élevée
extrêmement élevée
Rails de profilés compatibles :
Rail C Disposition horizontale
Rail C Disposition horizontale
Hauteur des tasseaux :
24-30/31-40 mm
24-30/31-40 mm
Largeur des chevrons :
min. 48 mm
min. 48 mm
Isolation des chevrons :
oui
oui
Référence de l'article:
03-000255;03-000257
03-000255;03-000257
Crochet de toit double ZD 30/40 long
Crochets de toit pour grandes tuiles, optimisés pour les charges lourdes
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
Type de tuile :
en terre cuite, béton
en terre cuite, béton
Capacité de charge :
extrêmement élevée
extrêmement élevée
Rails de profilés compatibles :
Rail C Disposition horizontale
Rail C Disposition horizontale
Hauteur des tasseaux :
24-30/31-40 mm
24-30/31-40 mm
Largeur des chevrons :
min. 48 mm
min. 48 mm
Isolation des chevrons :
oui
oui
Référence de l'article:
03-001726
03-001726

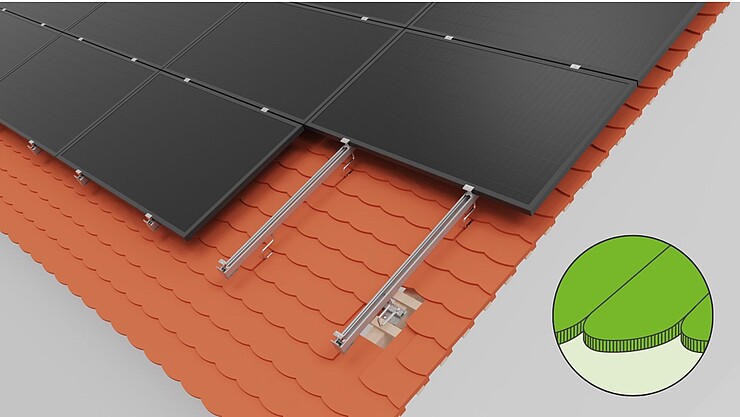

Crochet de toit double BS 30
Crochets de toit pour le montage des rails C sur les toits en queue de castor
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
Type de tuile :
en queue de castor
en queue de castor
Capacité de charge :
extrêmement élevée
extrêmement élevée
Rails de profilés compatibles :
Rail C Disposition horizontale
Rail C Disposition horizontale
Hauteur des tasseaux :
24-30 mm
24-30 mm
Largeur des chevrons :
min. 48 mm
min. 48 mm
Isolation des chevrons :
oui
oui
Référence de l'article:
03-000267
03-000267
Crochet de toit BS 30
Crochets de toit pour le montage des rails C sur les toits en tuiles en queue de castor
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
Type de tuile :
en queue de castor
en queue de castor
Capacité de charge :
Élevée
Élevée
Rails de profilés compatibles :
Rail C Disposition horizontale ou verticale
Rail C Disposition horizontale ou verticale
Hauteur des tasseaux :
24-30 mm
24-30 mm
Largeur des chevrons :
min. 48 mm
min. 48 mm
Isolation des chevrons :
oui
oui
Référence de l'article:
03-000258
03-000258
Vis de montage pour crochet de toit 6 mm
Avec autorisation de construire
- Approuvé par les autorités compétentes en matière de construction
Caractéristiques
Types de crochet de toit :
flex 18/30/40, ZD 633
flex 18/30/40, ZD 633
Matériau :
acier galvanisé (alternative V2A)
acier galvanisé (alternative V2A)
Dimensions :
Ø 6 mm x longueurs
Ø 6 mm x longueurs
Longueurs :
30 mm, 60 mm, 90 mm, 120 mm, 150 mm
30 mm, 60 mm, 90 mm, 120 mm, 150 mm
Vis de montage pour crochet de toit 8 mm
Approuvé par les autorités compétentes en matière de construction
- Approuvé par les autorités compétentes en matière de construction
- Convient également pour l’isolation des chevrons
Caractéristiques
Types de crochet de toit :
ZD 30/40, BS 30, ZD 30 N35, ZD 533, ZD 544
ZD 30/40, BS 30, ZD 30 N35, ZD 533, ZD 544
Matériau :
acier galvanisé
acier galvanisé
Dimensions :
Ø 8 mm x longueur
Ø 8 mm x longueur
Longueurs :
100 mm, 140 mm, 180 mm, 220 mm, 260 mm, 300 mm, 340 mm
100 mm, 140 mm, 180 mm, 220 mm, 260 mm, 300 mm, 340 mm
Rail C 38-1,6
Comme rail porte-module, rail transversal ou passage de câbles
- Sert aussi de passage de câbles
Caractéristiques
Type de rail :
Comme rail porte-module, rail transversal ou passage de câbles
Comme rail porte-module, rail transversal ou passage de câbles
Capacité de charge :
moyen
moyen
Fixations de toit compatibles :
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Fixations de module compatibles :
Pinces de module, rails d’insertion
Pinces de module, rails d’insertion
Dimensions :
52x38 mm/1,6 mm Rail inférieur
52x38 mm/1,6 mm Rail inférieur
Longueurs :
2,20 m/5,90 m
2,20 m/5,90 m
Disponible en noir :
oui
oui
Référence de l'article:
03-001362;03-001364;03-001365
03-001362;03-001364;03-001365
Rail C 47-2
Comme rail porte-module, rail transversal ou passage de câbles
- Sert aussi de passage de câbles
- Peut être piétiné pendant l’installation
- Possibilité de grand porte-à-faux
Caractéristiques
Type de rail :
Comme rail porte-module, rail transversal ou passage de câbles
Comme rail porte-module, rail transversal ou passage de câbles
Capacité de charge :
Élevée
Élevée
Fixations de toit compatibles :
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Fixations de module compatibles :
Pinces de module, rails d’insertion
Pinces de module, rails d’insertion
Dimensions :
52x47 mm/2 mm Rail inférieur
52x47 mm/2 mm Rail inférieur
Longueurs :
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m
Disponible en noir :
oui
oui
Référence de l'article:
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370
Rail C 71-2
Comme rail porte-module, rail transversal ou passage de câbles
- Sert aussi de passage de câbles
- Peut être piétiné pendant l’installation
- Possibilité de grand porte-à-faux
Caractéristiques
Type de rail :
Comme rail porte-module, rail transversal ou passage de câbles
Comme rail porte-module, rail transversal ou passage de câbles
Capacité de charge :
extrêmement élevée
extrêmement élevée
Fixations de toit compatibles :
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Fixations de module compatibles :
Pinces de module, rails d’insertion
Pinces de module, rails d’insertion
Dimensions :
52x71 mm/2 mm Rail inférieur
52x71 mm/2 mm Rail inférieur
Longueur :
5,90 m
5,90 m
Disponible en noir :
non
non
Référence de l'article:
03-001371
03-001371
Rail C 95-3
Comme rail porte-module, rail transversal ou passage de câbles
- Sert aussi de passage de câbles
- Peut être piétiné pendant l’installation
- Possibilité de grand porte-à-faux
Caractéristiques
Type de rail :
Comme rail porte-module, rail transversal ou passage de câbles
Comme rail porte-module, rail transversal ou passage de câbles
Capacité de charge :
extrêmement élevée
extrêmement élevée
Fixations de toit compatibles :
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Fixations de module compatibles :
Pinces de module, rails d’insertion
Pinces de module, rails d’insertion
Dimensions :
52x95 mm/3 mm Rail inférieur
52x95 mm/3 mm Rail inférieur
Longueur :
5,90 m
5,90 m
Disponible en noir :
non
non
Référence de l'article:
03-001372
03-001372
Kit Connecteur de rails
Connecteur de rails pour la prolongation des rails C
- Connexion sécurisée de deux rails C
- Disponible comme construction de joint de dilatation
Caractéristiques
Capacité de charge :
Élevée
Élevée
Compatible avec :
Rail C 38, 47, 71, 95
Rail C 38, 47, 71, 95
Dimensions :
52x40 mm/distance entre les trous 50 mm
52x40 mm/distance entre les trous 50 mm
Longueur :
325 mm
325 mm
Variantes :
Joint de dilatation
Joint de dilatation
Kit Connecteur de rails C47 S
Connecteur de rails pour la prolongation des rails C
- Connexion sécurisée de deux rails C
- Connecteur interne pour maximiser la liberté d’assemblage
Caractéristiques
Capacité de charge :
Élevée
Élevée
Compatible avec :
Rail C 47-2
Rail C 47-2
Dimensions :
30 mm
30 mm
Longueur :
200 mm
200 mm
Variantes :
-
-
Référence de l'article:
03-000925
03-000925
Capuchon d’extrémité C38
Connexion rapide, solide et durablement fiable
- Finition du rail visuellement attrayante
- Résistant aux UV et aux intempéries
![[Translate to FR:]](/fileadmin/01_Mounting_Systems/01-Tile-Roof/01-Clamping-System-Top-Fix/abdeckkappe-c38-sw.JPG)
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Outil d’assemblage :
Non requis
Non requis
Compatible avec :
Rail C 38
Rail C 38
Variantes :
C47 noir
C47 noir
Dimensions :
57x54x80 mm
57x54x80 mm
Référence de l'article:
03-001523
03-001523
Capuchon d’extrémité Rail C C47
Connexion rapide, solide et durablement fiable
- Finition du rail visuellement attrayante
- Résistant aux UV et aux intempéries
![[Translate to FR:]](/fileadmin/01_Mounting_Systems/01-Tile-Roof/01-Clamping-System-Top-Fix/abdeckkappe-c47-sw.JPG)
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Outil d’assemblage :
Non requis
Non requis
Compatible avec :
Rail C 47
Rail C 47
Dimensions :
57x63x80 mm
57x63x80 mm
Variantes :
Capuchon d’extrémité C38 noir
Capuchon d’extrémité C38 noir
Référence de l'article:
03-001522
03-001522
Pince centrale blanche/noire
Pour la fixation des modules, installation en zones centrales
- Facile à monter grâce à la fonction de verrouillage
- Peu d’espace requis
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Assemblage des modules :
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal (en fonction du type de toit)
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal (en fonction du type de toit)
Rails de profilés/Systèmes compatibles :
Rail C/Rail C-N, rails courts, toit plat III
Rail C/Rail C-N, rails courts, toit plat III
Hauteur du cadre de module :
30-42 mm/43-52 mm
30-42 mm/43-52 mm
Dimensions :
11,4 mmx52 mm
11,4 mmx52 mm
Disponible en noir :
oui
oui
Référence de l'article:
03-001345/03-001346/03-000285/03-000286
03-001345/03-001346/03-000285/03-000286
Pince finale blanche/noire
Pour la fixation des modules sur les bordures d’installation.
- Facile à monter grâce à la fonction de verrouillage
- Peu d’espace requis
- Possibilité d’encastrement dans le rail
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Assemblage des modules :
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal
Rails de profilés compatibles :
Rail C/Rail C-N, rails courts, toit plat III
Rail C/Rail C-N, rails courts, toit plat III
Hauteur du cadre de module :
30-42 mm/43-52 mm
30-42 mm/43-52 mm
Dimensions :
14 mmx52 mm
14 mmx52 mm
Disponible en noir :
oui
oui
Référence de l'article:
03-001237/03-001236/03-000287/03-000288
03-001237/03-001236/03-000287/03-000288
Protection contre le glissement
Pour modules disposés en portrait avec systèmes de fixation par pinces
- Aide au montage pour le placement des modules
- Sécurisation supplémentaire des modules
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Assemblage des modules :
Disposition en portrait
Disposition en portrait
Compatible avec :
Rail C/Rail C-N/Rail N/Rail porte-module Toit végétalisé
Rail C/Rail C-N/Rail N/Rail porte-module Toit végétalisé
Trou du cadre de module :
M8, M6, sans trou
M8, M6, sans trou
Dimensions :
25 mm
25 mm
Référence de l'article:
03-000006/03-000007
03-000006/03-000007
Kit Protection contre le glissement Rail C
Protection contre le glissement ou pour des extrémités de rail optiquement nettes
- Aide au montage pour le placement des modules
- Sécurisation supplémentaire des modules
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Assemblage des modules :
Disposition en paysage
Disposition en paysage
Compatible avec :
Rail C (disposition verticale)
Rail C (disposition verticale)
Dimensions :
53 mmx80 mmx80/100/130 mm
53 mmx80 mmx80/100/130 mm
Pour rail C :
C47-2/C71-2/C95-3
C47-2/C71-2/C95-3
Disponible en noir :
oui
oui
Référence de l'article:
03-000259/03-000260/03-000261/03-000262/03-000263/03-000264
03-000259/03-000260/03-000261/03-000262/03-000263/03-000264
Rails d’insertion
- Esthétique d’installation haut de gamme
- Assemblage rapide et efficace
- Assemblage flottant des modules sans tension
Caractéristiques
Type d’assemblage :
Système d’insertion
Système d’insertion
Assemblage des modules :
Disposition en portrait & disposition en paysage, comme connexion de rail transversal ou assemblage spécial
Disposition en portrait & disposition en paysage, comme connexion de rail transversal ou assemblage spécial
Rails de profilés compatibles :
Rail C/Rail C-N/Rail N/Profilé court Disposition en paysage
Rail C/Rail C-N/Rail N/Profilé court Disposition en paysage
Hauteur du cadre de module :
30-50 mm
30-50 mm
Longueurs :
5,40m-tout/2,20m (35 mm + 40 mm)
5,40m-tout/2,20m (35 mm + 40 mm)
Disponible en noir :
oui
oui
Référence de l'article:
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375
Kit Connecteur de rails IR
Prolongation des rails d’insertion
- Connecteur de rails servant simultanément de construction de joint de dilatation
Caractéristiques
Type d’assemblage :
Système d’insertion
Système d’insertion
Outil d’assemblage :
Clé hexagonale 3 mm
Clé hexagonale 3 mm
Compatible avec :
Rail d’insertion
Rail d’insertion
Dimensions :
65x150 mm
65x150 mm
Disponible en noir :
oui
oui
Référence de l'article:
03-000648/03-000499
03-000648/03-000499
Connecteur de rails transversaux IR sur C ou C-N
Connecteur pour fixation des rails d’insertion sur rails C ou C-N
- Connexion sûre grâce à la force et à la fermeture de la forme
- Complètement préassemblé
Caractéristiques
Type d’assemblage :
Système d’insertion
Système d’insertion
Outil d’assemblage :
Tournevis hexagonal AF 13
Tournevis hexagonal AF 13
Rails de profilés compatibles :
Rail C/Rail C-N/Profilé court Disposition en paysage
Rail C/Rail C-N/Profilé court Disposition en paysage
Dimensions :
50x66 mm
50x66 mm
Arrêt de bordure IR
Pour des extrémités de rail optiquement nettes
- Extrémités de rail optiquement nettes
- Couleur coordonnée avec le rail d’insertion
- Prévient le glissement des modules
Caractéristiques
Type d’assemblage :
Système d’insertion
Système d’insertion
Outil d’assemblage :
Torx 30
Torx 30
Compatible avec :
Rail d’insertion
Rail d’insertion
Dimensions :
49x49 mm
49x49 mm
Disponible en noir :
oui
oui
Référence de l'article:
03-000691/03-000693
03-000691/03-000693
Description
Plus d'informations sur le système de montage pour la couverture en tuiles
Nos kits de crochets de toit de la gamme novotegra sont idéaux pour la fixation sur couverture en tuiles lors du montage de modules. Les différents kits se composent de rails de base et d'un support qui est vissé dans les rails de base. Grâce à leur triple réglage, les kits de crochets de toit s'adaptent parfaitement à toutes les couvertures en tuiles. Vous pouvez ainsi toujours obtenir un champ de modules homogène, même sur des toits irréguliers. Que vous choisissiez un grand rail de base avec un deuxième support pour les charges de neige importantes ou le kit de crochets de toit flexibles pour les charges légères, nous avons toujours une solution simple, stable et flexible pour votre couverture en tuiles.
Les rails-C sont toujours montés selon le même principe : la connexion à vis classique avec un écrou frein assure une connexion rapide, solide et durablement fiable pour les connexions à rail unique et à rail transversal. En même temps, l'intérieur du rail sert de goulotte avec suffisamment d'espace pour les câbles et les fiches. Toutes les attaches d'extrémité et centrales sont préassemblées et également disponibles en version anodisée noire. Qu'il s'agisse de modules installés verticalement ou horizontalement, ou d'une installation à rail simple ou à rail transversal, grâce à une technologie de serrage fiable, les modules peuvent être fixés rapidement et en toute sécurité aux rails-C. Les attaches d'extrémité ferment le champ de modules à fleur des rails-C, rendant la structure de support presque invisible – pour des installations visuellement parfaites.
