Détails du système

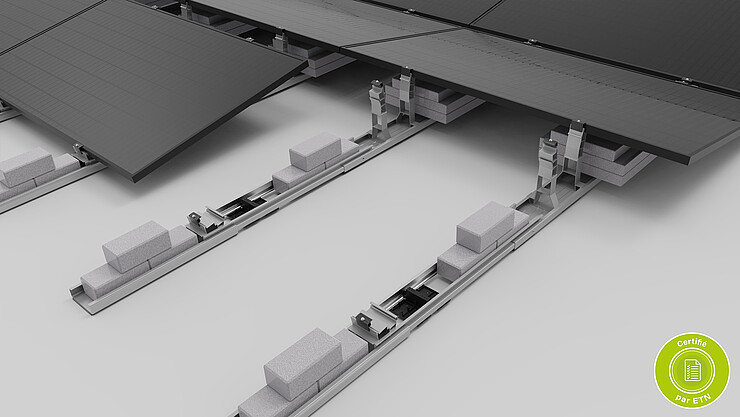

Système de toit plat III Côté long
Fixation sur le côté long du cadre des modules pour des charges maximales
- Utilisation maximale de la surface du toit et production d‘électricité uniformément répartie
- Utilisation efficace de l‘espace grâce à l‘inclinaison de 10° des modules et à l‘installation en paysage
- Connexions transversales sur les bords du champ de modules pour une grande stabilité
Vos avantages
Composants
Composants
Composants
Cliquez sur les icônes + pour voir les composants de ce système de montage.
Élément de base e/w 690 mm
Pour système Toit plat III Est-Ouest
- Bacs de base larges et continus pour une redistribution optimale de la charge et une faible pression de surface
- Beaucoup d’espace pour le lest, bac à lest disponible en option
- Couvercle supérieur en cas d’utilisation comme passage de câbles
Caractéristiques
Type de toit :
Toit plat
Toit plat
Matériau :
Alu / A2SS / PE
Alu / A2SS / PE
Compatible avec :
Système Toit plat III Est-Ouest
Système Toit plat III Est-Ouest
Champ d’application :
Assemblage à clipser pour les porte-module, le branchement de connecteurs et les kits de fermeture des bordures
Assemblage à clipser pour les porte-module, le branchement de connecteurs et les kits de fermeture des bordures
Dimensions :
690 x 150 x 40 mm
690 x 150 x 40 mm
Compatible avec les largeurs de module :
995 - 1070 mm
995 - 1070 mm
Référence de l'article:
03-001536
03-001536
Élément de base e/w 840 mm
Pour système Toit plat III Est-Ouest
- Complètement préassemblé
- Assemblage à clipser sans outil Porte-module
- Assemblage à clipser pour les connecteurs et les kits de fermeture des bordures
Caractéristiques
Type de toit :
Toit plat
Toit plat
Matériau :
Alu / A2SS / PE
Alu / A2SS / PE
Compatible avec :
Système Toit plat III Est-Ouest
Système Toit plat III Est-Ouest
Champ d’application :
Assemblage à clipser pour les porte-module, le branchement de connecteurs et les kits de fermeture des bordures
Assemblage à clipser pour les porte-module, le branchement de connecteurs et les kits de fermeture des bordures
Dimensions :
840 x 150 x 40 mm
840 x 150 x 40 mm
Compatible avec les largeurs de module
1071 - 1145 mm
1071 - 1145 mm
Référence de l'article:
03-001537
03-001537
Kit Connecteur e/w 1940 mm
Pour système Toit plat III Est-Ouest
- Complètement préassemblé ; pieds de base intégrés
- Assemblage sans outil
Caractéristiques
Type de toit :
Toit plat
Toit plat
Matériau :
Alu / A2SS / PP
Alu / A2SS / PP
Compatible avec :
Système Toit plat III Est-Ouest
Système Toit plat III Est-Ouest
Champ d’application :
Connexion de deux éléments de base Est-Ouest, porte-module avant installation en zones centrales.
Connexion de deux éléments de base Est-Ouest, porte-module avant installation en zones centrales.
Dimensions :
1940 x 147 x 101 mm
1940 x 147 x 101 mm
Référence de l'article:
03-001533
03-001533
Kit de fermeture de bordures 970 mm
Pour système Toit plat III Est-Ouest
- Complètement préassemblé ; pied de base intégré
- Assemblage sans outil
Caractéristiques
Type de toit :
Toit plat
Toit plat
Matériau :
Alu / A2SS / PP
Alu / A2SS / PP
Compatible avec :
Système Toit plat III Est-Ouest
Système Toit plat III Est-Ouest
Champ d’application :
Porte-module avant et fermeture des bordures de champ de modules
Porte-module avant et fermeture des bordures de champ de modules
Dimensions :
970 x 147 x 101 mm
970 x 147 x 101 mm
Référence de l'article:
03-001532
03-001532
Pince finale Toit plat
Pince d'extrémité pour le système de toit plat II, pour la fixation des modules sur le côté long du cadre
- Vis avec mèche pour faciliter l’assemblage
- Complètement préassemblé
- Troisième bac de base
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Assemblage des modules :
Disposition en paysage
Disposition en paysage
Compatible avec :
système de toit plat II est-ouest et sud
système de toit plat II est-ouest et sud
Champ d’application :
Fixation par pinces Côté long du cadre (pince finale)
Fixation par pinces Côté long du cadre (pince finale)
Hauteur du cadre de module :
28-33 mm, 34-42 mm, 43-52 mm
28-33 mm, 34-42 mm, 43-52 mm
Dimensions :
14x52 mm
14x52 mm
Référence de l'article:
03-000396;03-000397
03-000396;03-000397
Entretoise | Toit plat III
Pour le transfert de charge, fixé sur les kits de porte-module pour toit plat Est-Ouest monocouche
- Transfert de charge entre les modules
- Réduction du lest grâce à l’accouplement de système
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Assemblage des modules :
Disposition en paysage
Disposition en paysage
Compatible avec :
Toit plat Est-Ouest monocouche, toit plat III Est-Ouest
Toit plat Est-Ouest monocouche, toit plat III Est-Ouest
Champ d’application :
Contreventement transversal du système
Contreventement transversal du système
Dimensions :
20x20x1,5 mm
20x20x1,5 mm
Longueurs de toit plat II :
1,85m, 2,40m, 4,45m, 5,40m
1,85m, 2,40m, 4,45m, 5,40m
Longueurs de toit plat III :
2,00, 2,40m
2,00, 2,40m
Article No.:
03-001680; 03-001530
03-001680; 03-001530
Support de module 10° Côté long
Pour toit plat III Côté long
- encliquetage sans outil dans l'élément de base
- avec support intégré pour le passage des câbles et optimiseur de jeu de montage FR
Caractéristiques
Type de montage :
Système de serrage
Système de serrage
Assemblage du module :
Paysage
Paysage
Compatible avec :
Toit plat III Long côté
Toit plat III Long côté
Domaine d'application :
Support de module arrière
Support de module arrière
Dimensions :
289 x 60 mm
289 x 60 mm
Article no :
03-001550
03-001550
Téléchargements
Recommandation de module
Recommandation de module Toit plat III (Côté long)
Fabricant : Jinko Solar, Meyer Burger, REC Solar, Solyco, Trina Solar
Les valeurs des charges de vent et de neige (Pa) sont indiquées dans les instructions de montage du fabricant de modules. Les valeurs de charge doivent être vérifiées individuellement pour chaque type de module. Les modules sont fixés sur le côté court du cadre à l'aide de quatre pinces à modules. Il s'agit d'un montage ponctuel sans rails de sous-structure continus.
