Détails du système

PV Flachdach Montagesysteme Ost-West zweilagig

Toit plat I bicouche « the rock »

Nos solutions flexibles pour une orientation est-ouest ou sud

Angle optimal des modules de 13° pour une bonne efficacité et une fonction auto-nettoyante
Jonctions croisées sur le bord du champ de modules pour une stabilité élevée
Flexibilité élevée grâce à un écart entre les rangées pouvant être choisi de manière individuelle
Possibilité d’avoir des champs de modules d’un seul tenant jusqu’à 34 m de long

Planifiez votre projet

Disponible en

Suisse

Vos avantages

Aérodynamisme testé en soufflerie

Rails de base larges et continus pour un transfert de charge optimal et une faible pression de surface

Stabilité et flexibilité avec montage de rails croisés et serrage du module au niveau du point optimal

Adapté aux modules larges

Composants

Composants système est-ouest

Composants système est-ouest

Cliquez sur le symbole + pour voir les composants de ce système de montage.

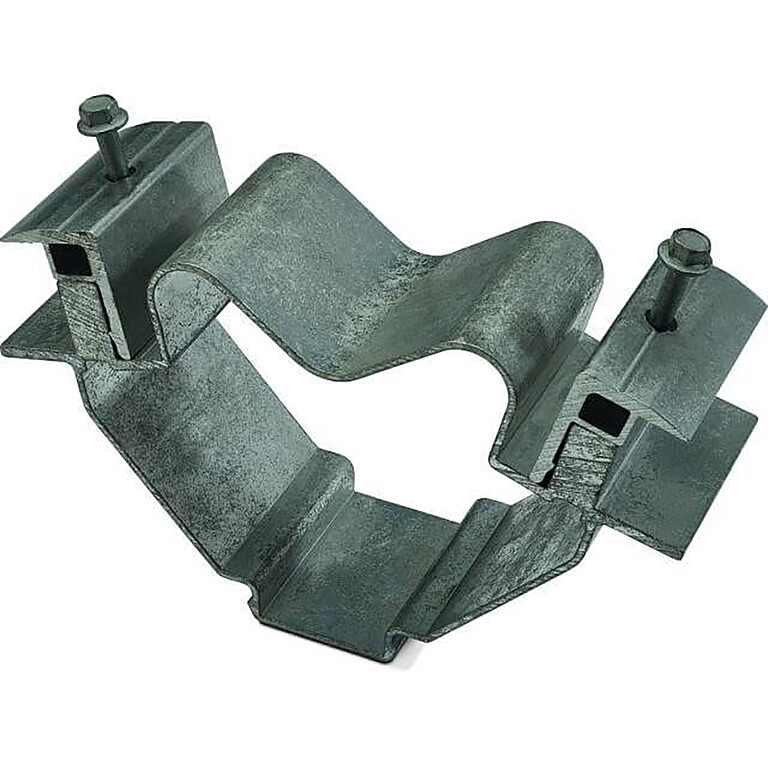

Support de module arrière | Système est-ouest

Porte-module pour système Toit plat à couches transversales

Clipsage dans le rail C
Complètement préassemblé

Caractéristiques

Type d’assemblage :
Système de fixation par pinces

Assemblage des modules :
Disposition en paysage

Compatible avec :
Système Toit plat Est-Ouest monocouche

Champ d’application :
Porte-module arrière, fixation par pinces côté long du cadre par trou de cadre de module

Hauteur du cadre de module :
28-33 mm, 34-42 mm, 43-52 mm

Dimensions :
159x52 mm

Référence de l'article:
03-000098;03-000322

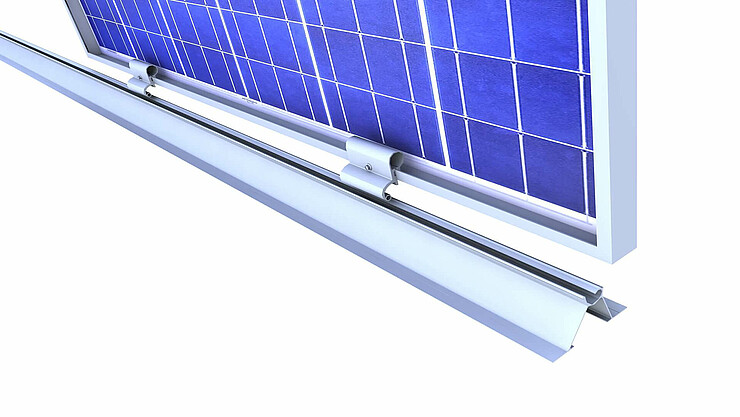

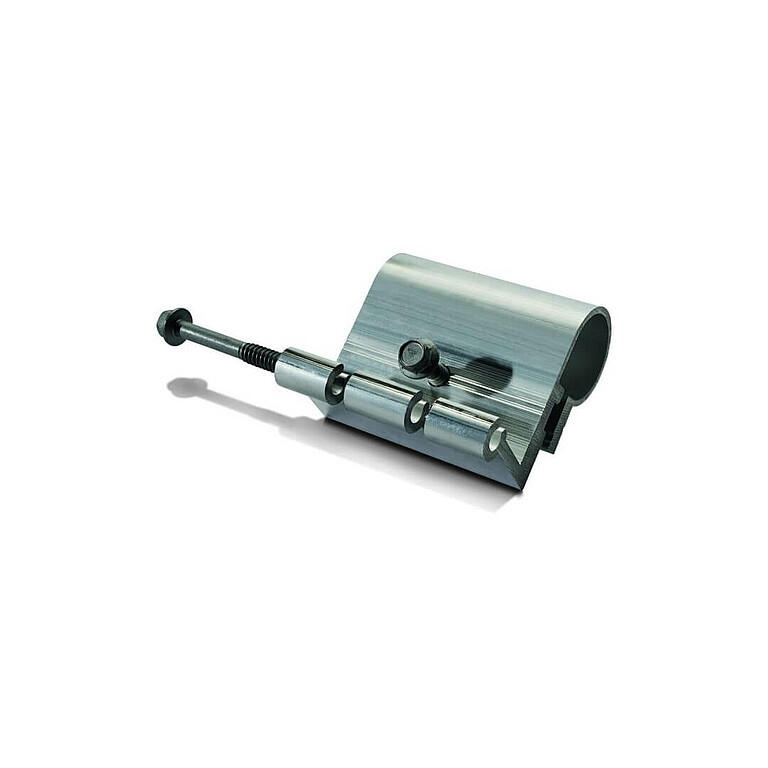

Trou de montage arrière du support de module

Porte-module arrière pour système Toit plat à couches transversales

Connexion aux trous du cadre de module
Complètement préassemblé

Caractéristiques

Type d’assemblage :
Système de fixation par pinces

Assemblage des modules :
Disposition en paysage

Champ d’application :
Porte-module arrière, fixation par pinces côté long du cadre par trou de cadre de module

Hauteur du cadre de module :
Toutes

Dimensions :
65x8x4 mm

Référence de l'article:
03-000061

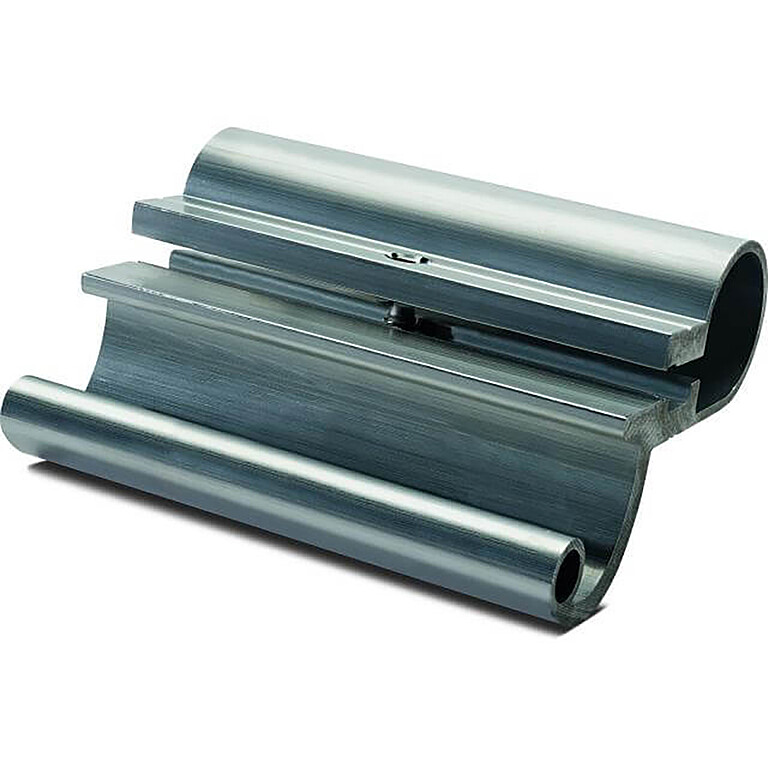

Trou de montage avant du support de module

Porte-module avant pour surélévation avec profilé de base jusqu’aux trous du cadre de module

Connexion par les trous du cadre de module existants
Complètement préassemblé

Caractéristiques

Type d’assemblage :
Système de fixation par pinces

Assemblage des modules :
Disposition en paysage

Compatible avec :
Système toit plat I Est-Ouest & Sud

Champ d’application :
Porte-module avant, fixation par pinces côté long du cadre par trou de cadre de module

Hauteur du cadre de module :
Toutes

Dimensions :
100x8x4 mm

Référence de l'article:
03-000078

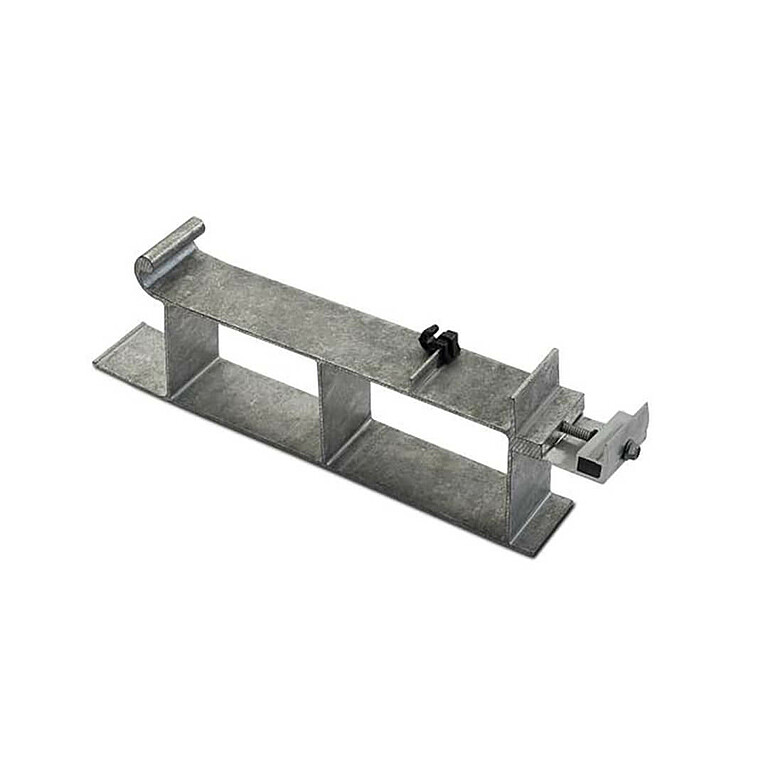

Porte-module pour système Toit plat à couches transversales

Porte-module pour la surélévation fixée des modules avec un angle de 13° et pour la connexion du déflecteur de vent 13° sur celui-ci

Complètement préassemblé avec pince pour module
Connexion aérodynamique du déflecteur de vent 13°

Caractéristiques

Type d’assemblage :
Système de fixation par pinces

Assemblage des modules :
Disposition en paysage

Compatible avec :
Système Toit plat Sud à couches transversales

Champ d’application :
Porte-module arrière

Hauteur du cadre de module :
28-33 mm, 34-42 mm, 43-52 mm

Dimensions :
255x50 mm

Référence de l'article:
03-000330/03-000030/03-000031

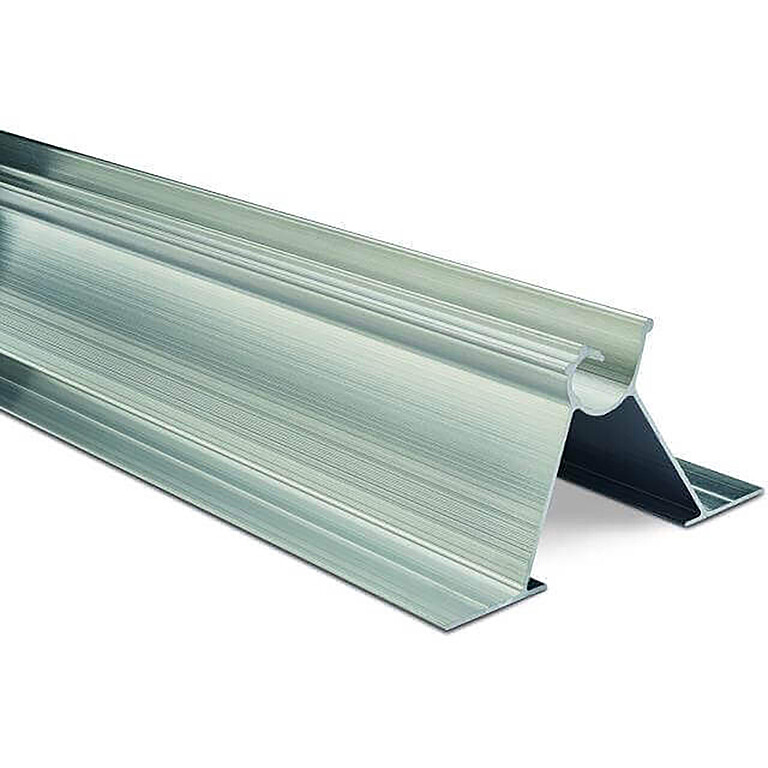

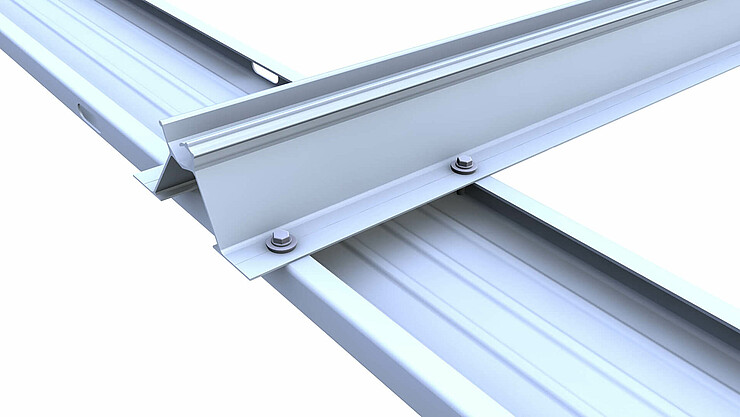

Profilé de base

Rail porte-module pour la surélévation des modules sur toits plats

Stabilité du système élevée grâce à la construction d’un système de rails transversaux
Connexion transversale et redistribution des charges

Caractéristiques

Type d’assemblage :
Système de fixation par pinces

Assemblage des modules :
Disposition en paysage

Compatible avec :
Système Toit plat Est-Ouest monocouche, système Toit plat Sud à couches transversales, surélévation sur toits en pente

Champ d’application :
Connexion du rail transversal avec le bac de base du toit plat

Dimensions :
130x67x27 mm

Longueurs :
3,37m/5,06m/6,12m

Référence de l'article:
03-000195;03-000194;03-000193

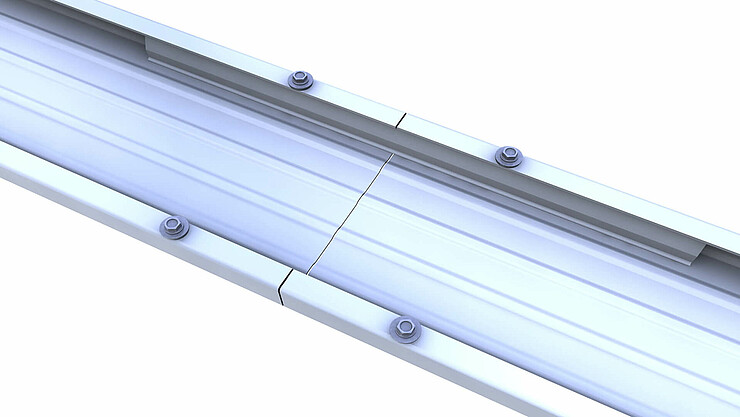

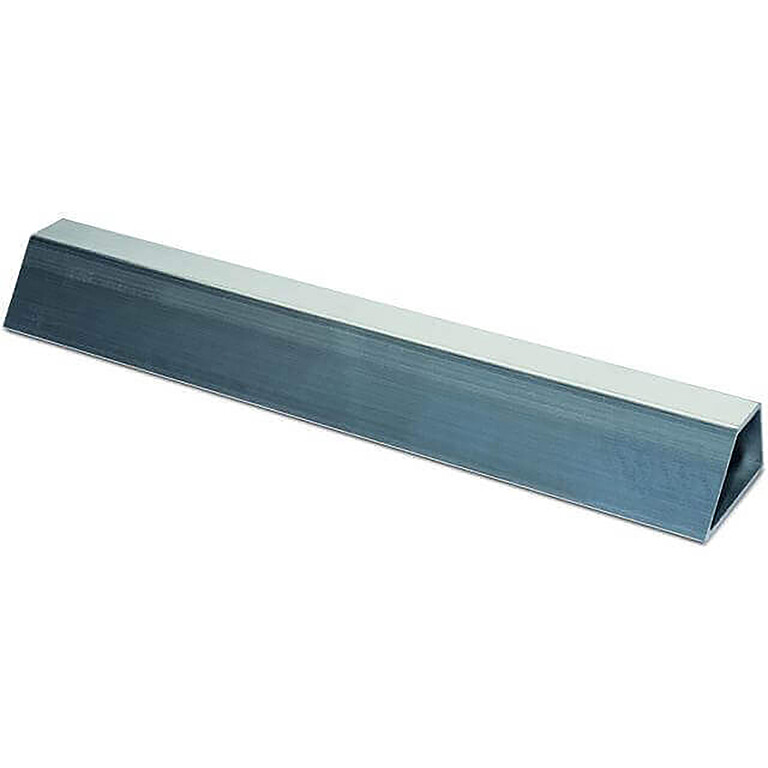

Connecteur de profilé de base

Prolongation du profilé de base

Connecteur interne pour maximiser la liberté d’assemblage

Caractéristiques

Capacité de charge :
Élevée

Compatible avec :
Système Toit plat Est-Ouest à couches transversales, système Toit plat Sud à couches transversales

Champ d’application :
Connexion de profilés de base, longueur max. 17 m

Dimensions :
41x68 mm

Longueurs :
380 mm

Référence de l'article:
03-000021

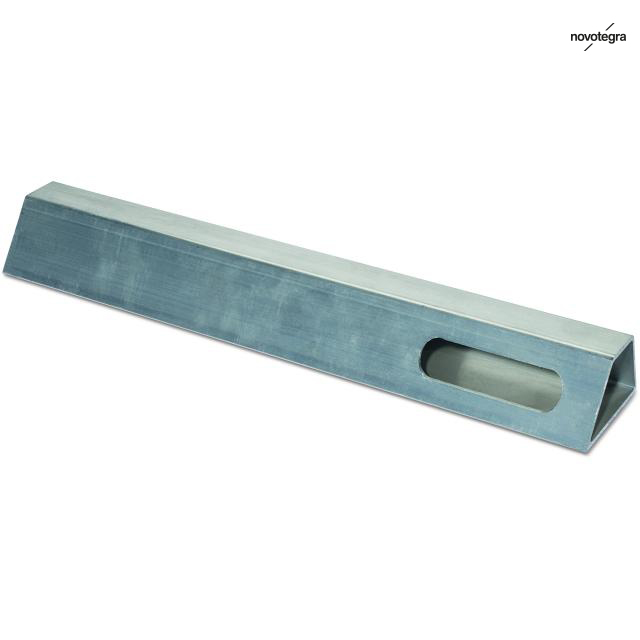

Joint de dilatation pour profilé de base

Joint de dilatation pour le découplage thermique des profilés de base

Possibilité de connecter des champs de modules, longueur max. 34 m

Caractéristiques

Capacité de charge :
Élevée

Compatible avec :
Système Toit plat Est-Ouest à couches transversales, système Toit plat Sud à couches transversales

Champ d’application :
Connexion de profilés de base, longueur max. 34 m

Dimensions :
41x68x80 mm

Longueurs :
380 mm

Référence de l'article:
03-000129

Kit Porte-module Est-Ouest 150 | Système est-ouest

Porte-module pour système Toit plat Est-Ouest à couches transversales pour la pose et la fixation des rails C

Fixation rapide des rails C
Complètement préassemblé

Caractéristiques

Type d’assemblage :
Système de fixation par pinces

Assemblage des modules :
Disposition en paysage

Compatible avec :
Système Toit plat Est-Ouest à couches transversales

Champ d’application :
Support pour système Toit plat Est-Ouest à couches transversales avec bac de base 150-30

Dimensions :
180x50x50 mm

Référence de l'article:
03-000180

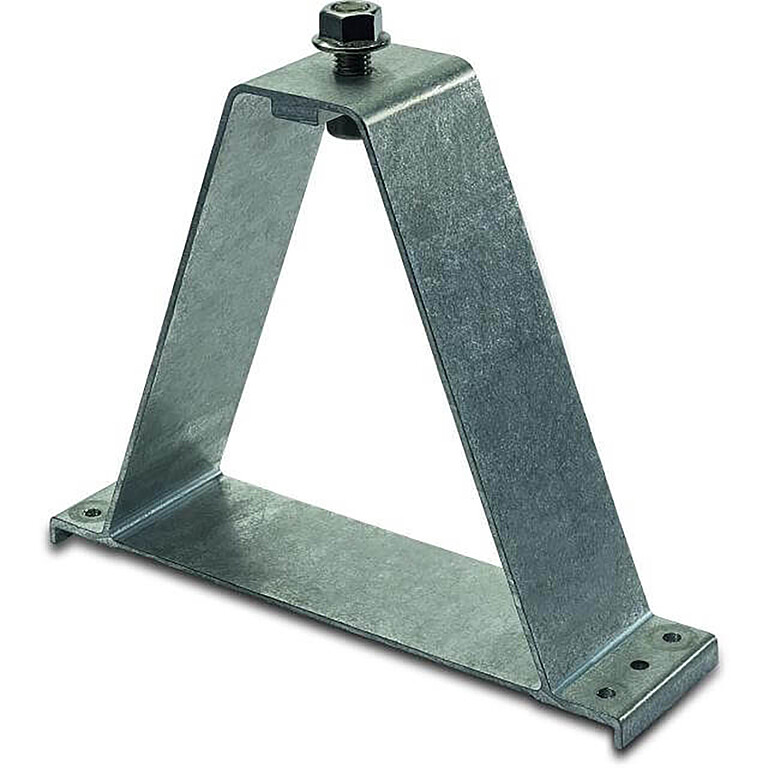

Kit Porte-module Est-Ouest 230 | Système est-ouest

Porte-module pour système Toit plat Est-Ouest à couches transversales pour la pose et la fixation des rails C

Fixation rapide des rails C
Complètement préassemblé

Caractéristiques

Type d’assemblage :
Système de fixation par pinces

Assemblage des modules :
Disposition en paysage

Compatible avec :
Système Toit plat Est-Ouest à couches transversales

Champ d’application :
Support Système Est-Ouest à couches transversales avec bac de base 230-90

Dimensions :
180x50x60 mm

Référence de l'article:
03-000181

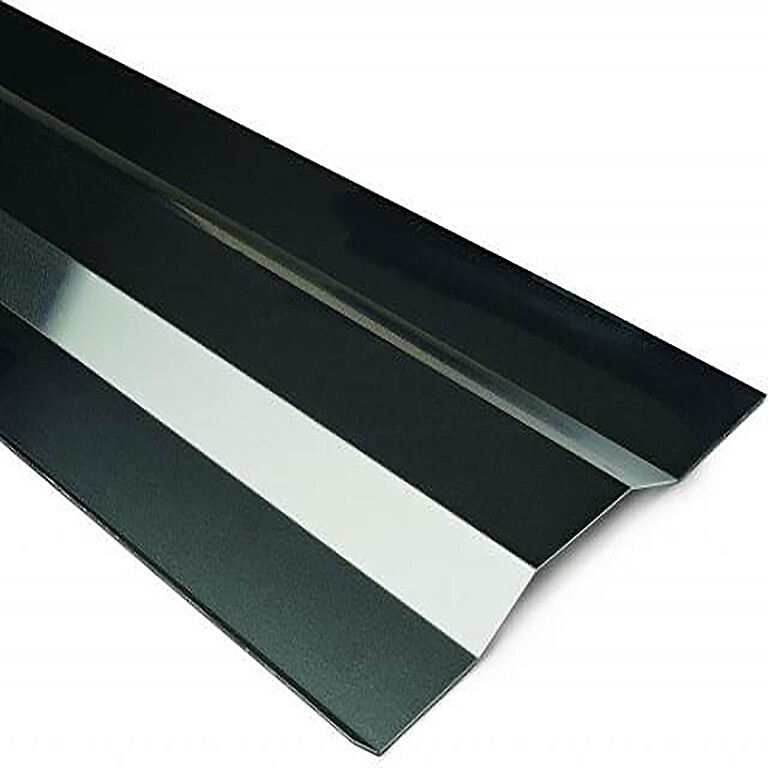

Déflecteur de vent pour système à couches transversales | Système sud

Déflecteur de vent pour système Toit plat à couches transversales pour la déflexion du vent et la réduction du lest.

Conception aérodynamique et installation facile
Connexion transversale et redistribution des charges

Caractéristiques

Type d’assemblage :
Système de fixation par pinces

Assemblage des modules :
Disposition en paysage

Compatible avec :
Système Toit plat Sud à couches transversales

Champ d’application :
Déflexion du vent et contreventement transversal

Dimensions :
330x23 mm

Longueurs :
2,35m

Référence de l'article:
03-001464

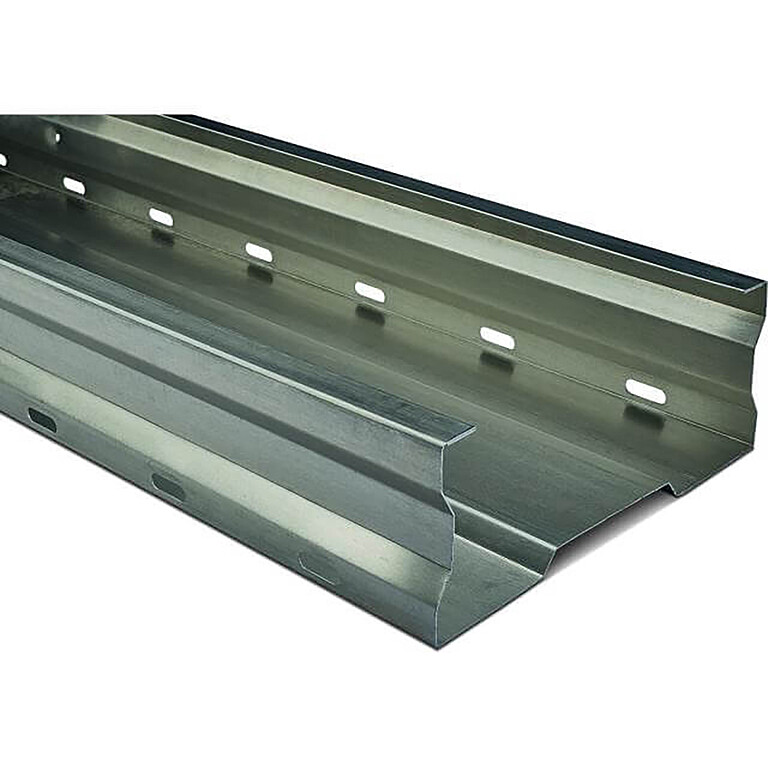

Bac de base 230-90

Pour système monocouche (toit plat I) ; pour lestage avec gravier existant

Pour un lestage aisé avec le gravier existant
Jusqu’à 32 kg de lest per mètre de bac de base

Caractéristiques

Type de toit :
Toit de gravier

Couche de protection :
Sans

Compatible avec :
Système Toit plat Est-Ouest à couches transversales, système Toit plat Sud à couches transversales

Champ d’application :
Bac de base pour toit de gravier, lestage avec le gravier existant

Dimensions :
230x90x190 mm

Longueur :
6,00m

Référence de l'article:
03-000092

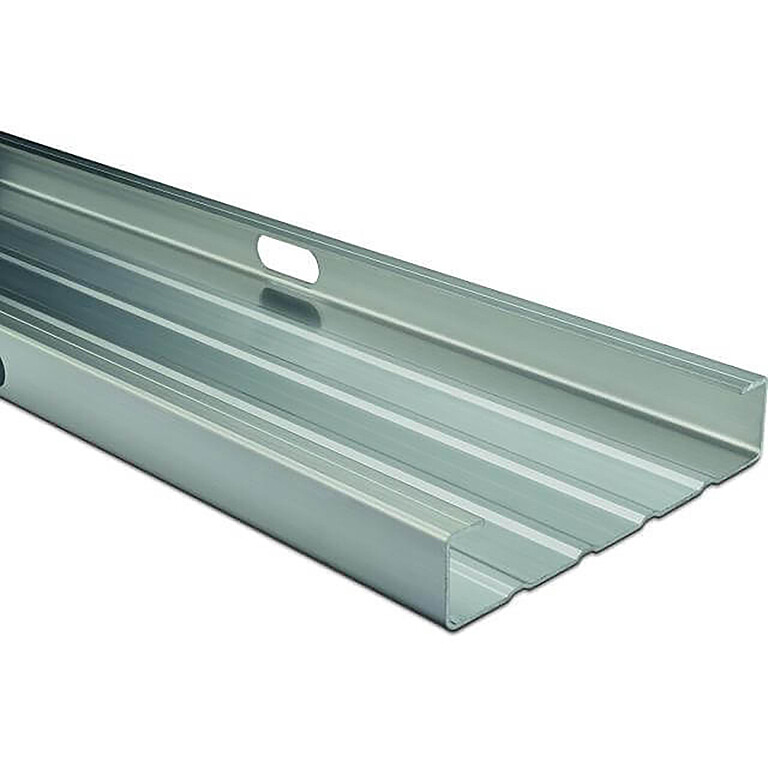

Bac de base 150-30

Pour les systèmes de toit plat I et II ; sans couche de protection

Bacs de base larges et continus pour une redistribution optimale de la charge et une faible pression de surface
Beaucoup d’espace pour le lest, bac à lest disponible en option
Couvercle supérieur en cas d’utilisation comme passage de câbles

Caractéristiques

Type de toit :
Toit de gravier

Bande d’étanchéité :
Sans

Compatible avec :
système de toit plat II est-ouest et sud (système de toit plat I est-ouest et sud)

Champ d’application :
Bac de base pour toit de gravier comme rail de connexion pour contreventement transversal

Dimensions :
150x30x120 mm

Longueurs :
2,20m/6,00m

Référence de l'article:
03-001407;03-000087

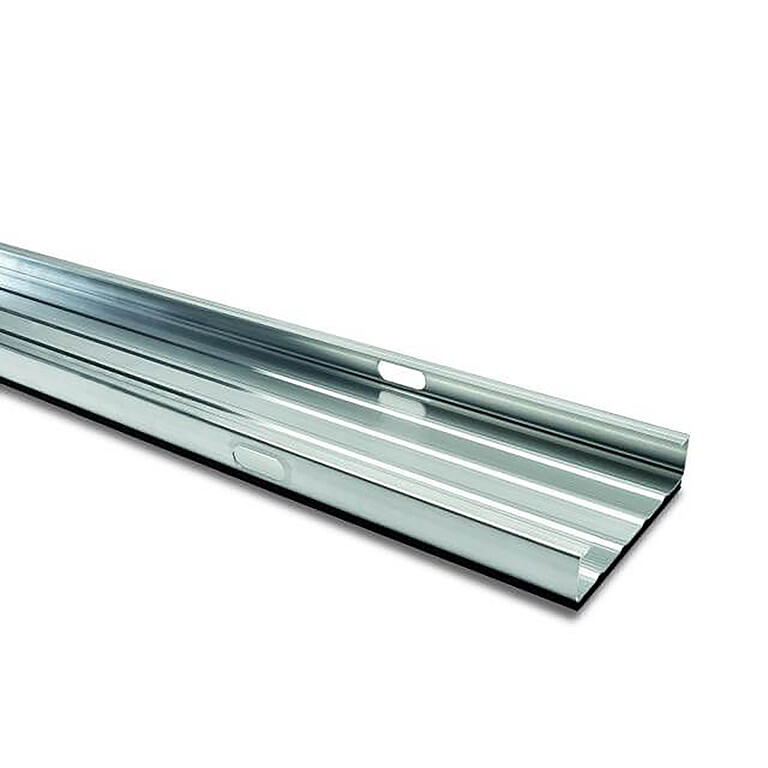

Bac de base 150-30 avec couche de protection 6 mm

Pour les systèmes de toit plat I et II ; avec couche de protection

Bacs de base larges et continus pour une redistribution optimale de la charge et une faible pression de surface
Beaucoup d’espace pour le lest, bac à lest disponible en option
Couvercle supérieur en cas d’utilisation comme passage de câbles

Caractéristiques

Type de toit :
Toit en bitume, toit en film, (toit de gravier)

Couche de protection :
Couche de séparation continue en PE 6 mm

Compatible avec :
système de toit plat II est-ouest et sud (système de toit plat I est-ouest et sud)

Champ d’application :
Toit en bitume et toit en film, avec bac de base parallèle au sens du drainage

Dimensions :
150x36x120 mm

Longueurs :
2,20m/6,00m

Référence de l'article:
03-001408;03-000989

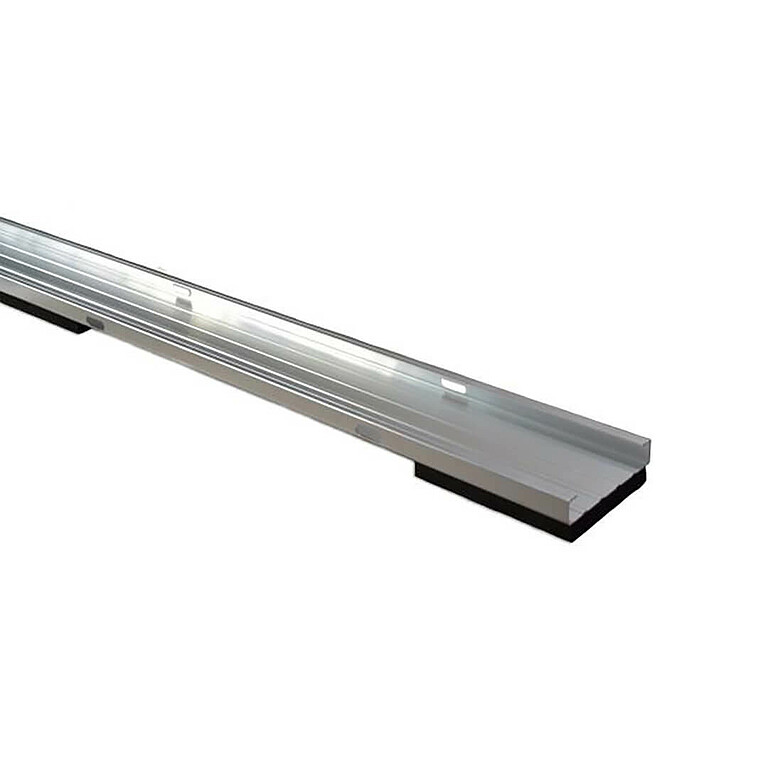

Bacs de base avec drainage transversal

Pour les systèmes de toit plat I et II ; avec drainage transversal

Bacs de base larges et continus pour une redistribution optimale de la charge et une faible pression de surface
Beaucoup d’espace pour le lest, bac à lest disponible en option
Couvercle supérieur en cas d’utilisation comme passage de câbles

Caractéristiques

Type de toit :
Toit en bitume, toit en film, (toit de gravier)

Couche de protection :
Patins PE 20 mm séparés de 610 mm

Compatible avec :
système de toit plat II est-ouest et sud (système de toit plat I est-ouest et sud)

Champ d’application :
Toit en bitume et toit en film, avec bac de base perpendiculaire au sens du drainage

Dimensions :
150x50x120 mm

Longueurs :
2,20m/6,00m

Référence de l'article:
03-001409;03-000879

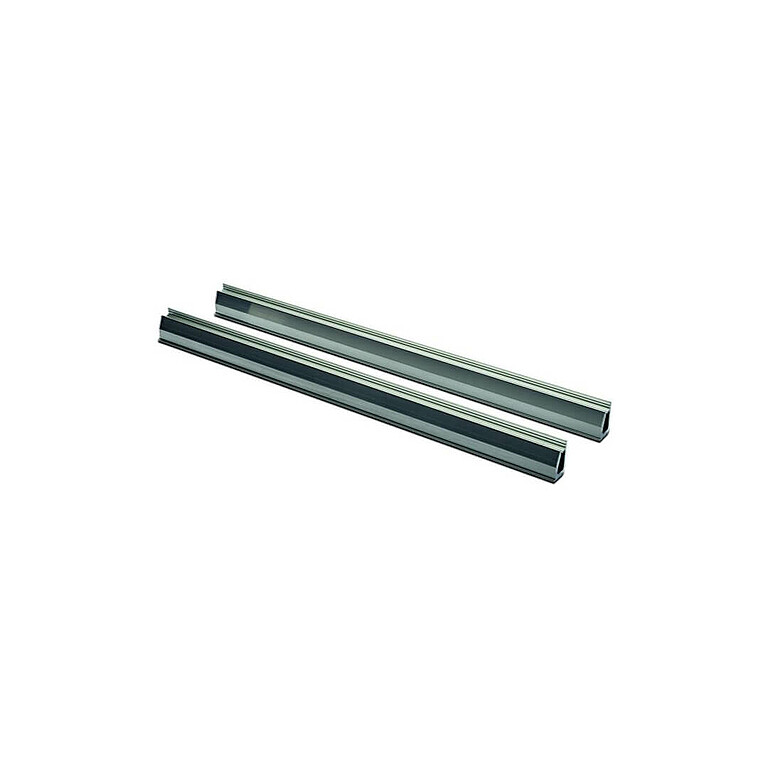

Kit Connecteur de bac de base 150-30

Connecteur de rails pour la prolongation des bacs de base

Connecteur interne pour maximiser la liberté d’assemblage

Caractéristiques

Capacité de charge :
Élevée

Compatible avec :
système de toit plat II est-ouest et sud (système de toit plat I est-ouest et sud)

Champ d’application :
Connexion de bac de base 150-30, longueur max. 17 m

Dimensions :
16x26 mm

Longueur :
380 mm

Référence de l'article:
03-000370

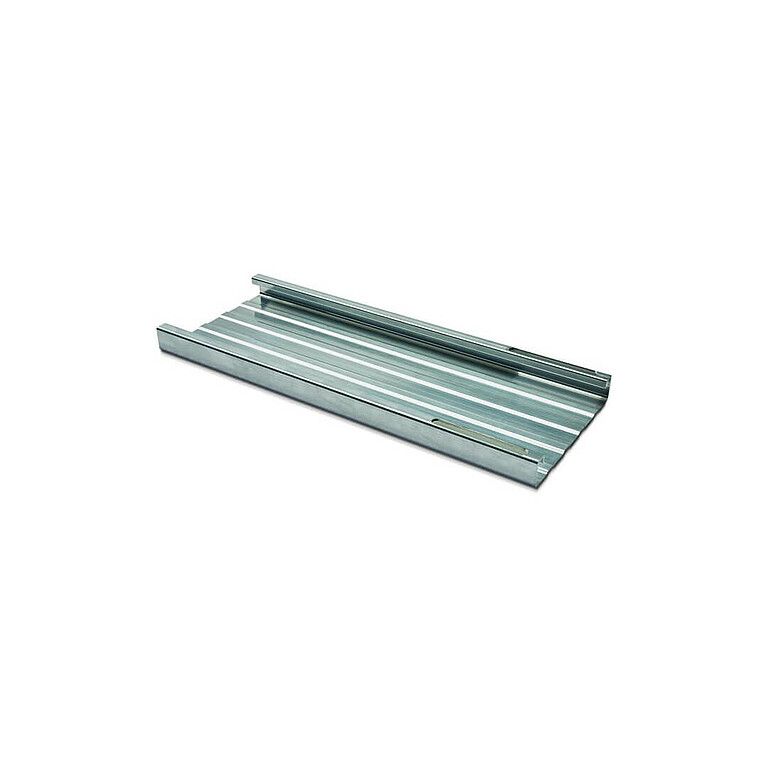

Joint de dilatation pour bac de base 150-30

Pour la connexion de deux bacs de base

Possibilité de connecter des champs de modules, longueur max. 34 m

Caractéristiques

Capacité de charge :
Élevée

Compatible avec :
système de toit plat II est-ouest et sud (système de toit plat I est-ouest et sud)

Champ d’application :
Connexion de bac de base 150-30, longueur max. 34 m

Dimensions :
150x25 mm

Longueur :
380 mm

Référence de l'article:
03-000128

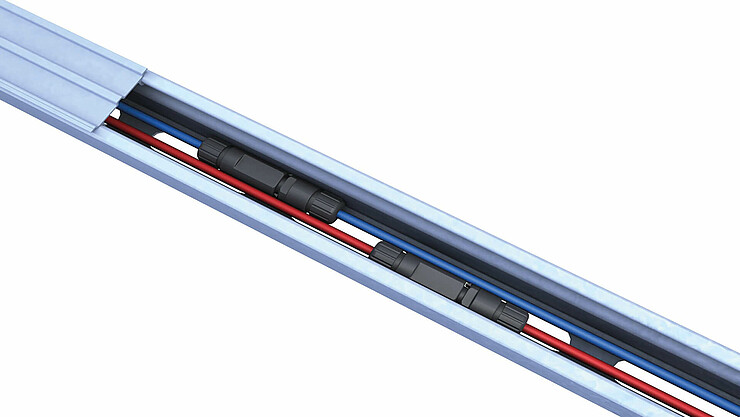

Rail C 71-2

Comme rail porte-module, rail transversal ou passage de câbles

Sert aussi de passage de câbles
Peut être piétiné pendant l’installation
Possibilité de grand porte-à-faux

Caractéristiques

Type de rail :
Comme rail porte-module, rail transversal ou passage de câbles

Capacité de charge :
extrêmement élevée

Fixations de toit compatibles :
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint

Fixations de module compatibles :
Pinces de module, rails d’insertion

Dimensions :
52x71 mm/2 mm Rail inférieur

Longueur :
5,90 m

Disponible en noir :
non

Référence de l'article:
03-001371

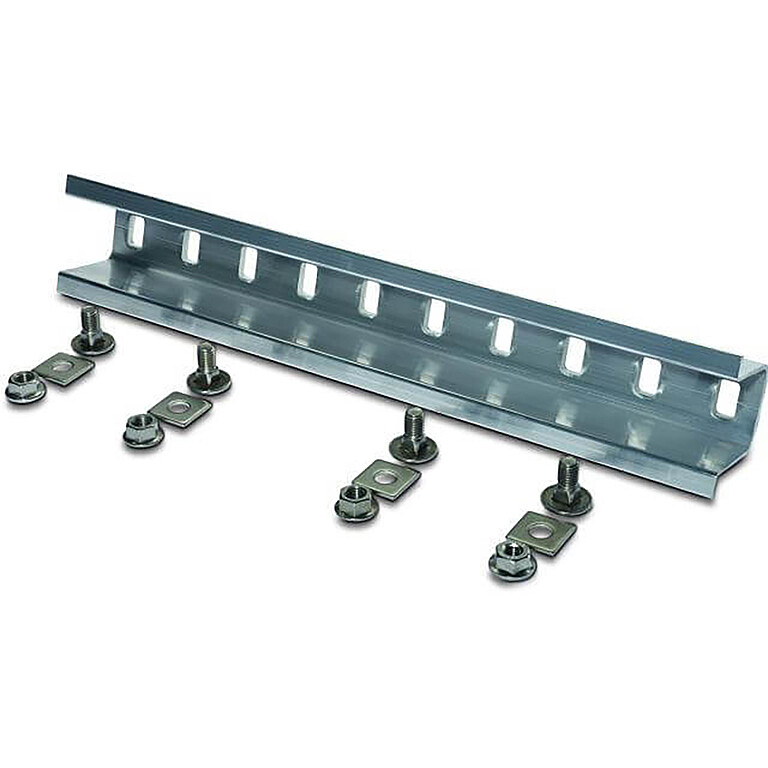

Kit Connecteur de rails C71

Connecteur de rails pour la prolongation des rails C

Connexion sécurisée de deux rails C
Disponible comme construction de joint de dilatation

Caractéristiques

Capacité de charge :
Élevée

Compatible avec :
Rail C 47-2

Dimensions :
52x50 mm/distance entre les trous 67 mm

Longueur :
325 mm

Variantes :
Joint de dilatation

Référence de l'article:
03-000151

Téléchargements

Fiches techniques

Fiche technique | toit plat | système est-ouest I FR

Fiche technique | toit plat | système sud I FR

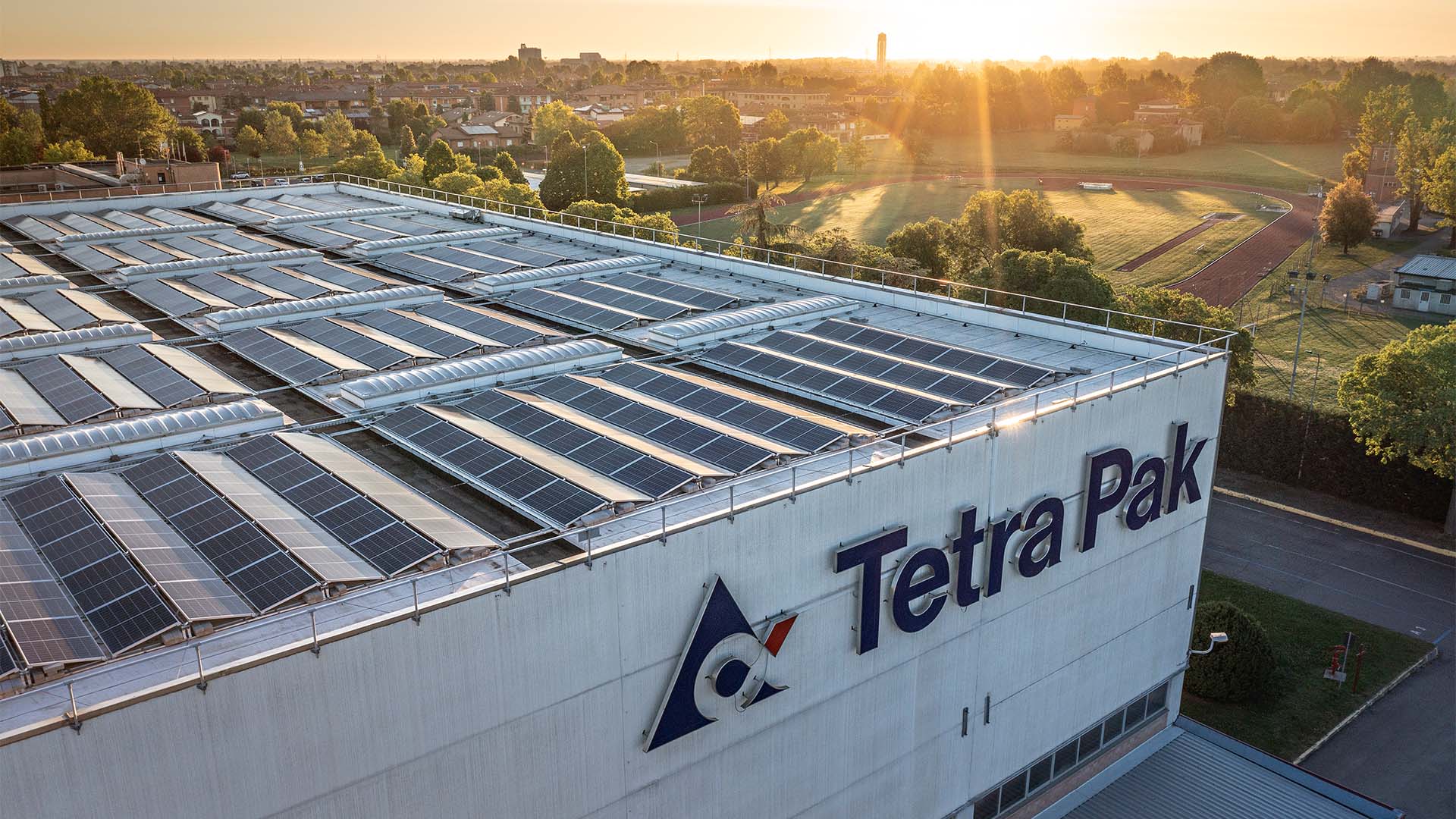

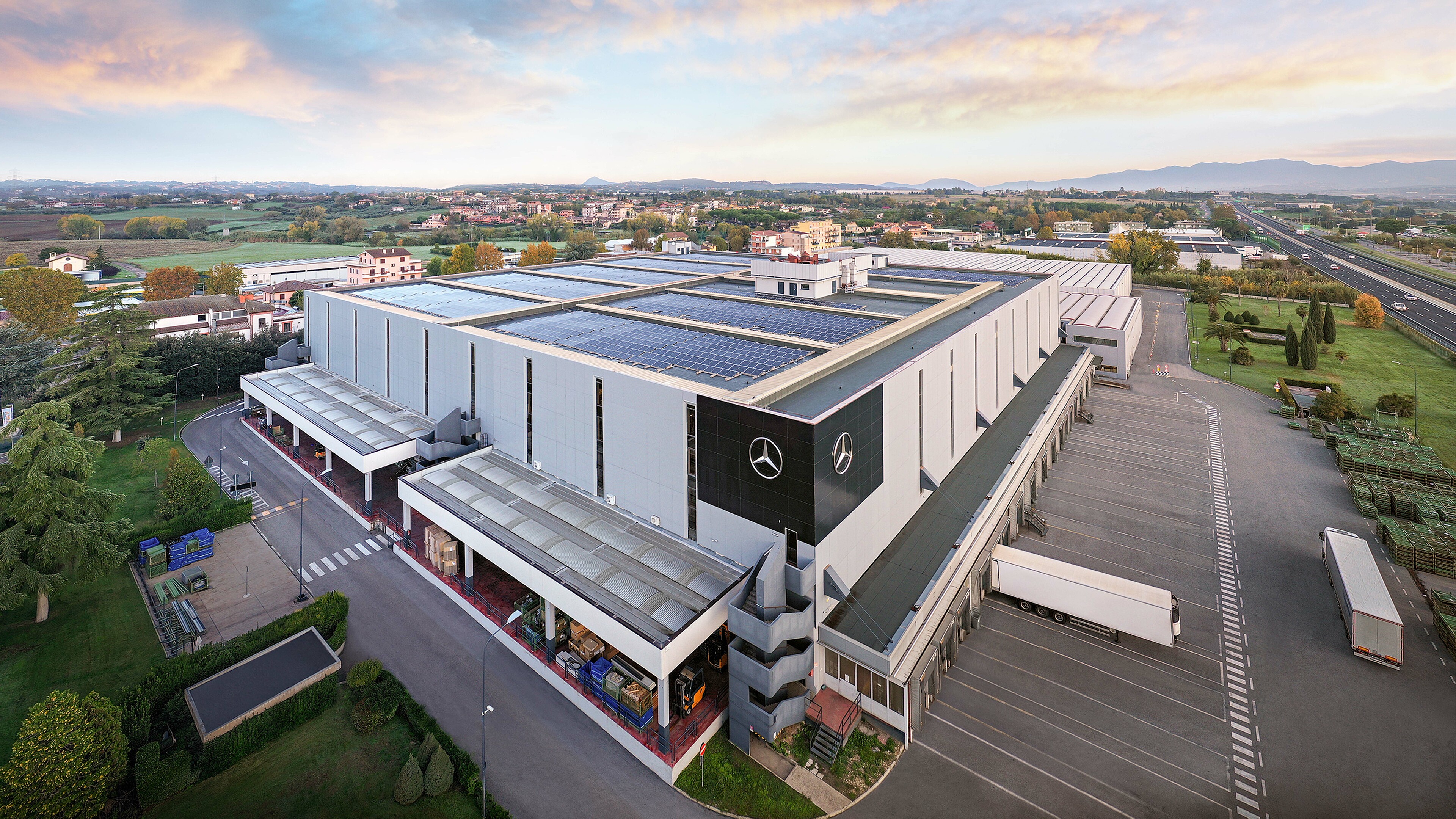

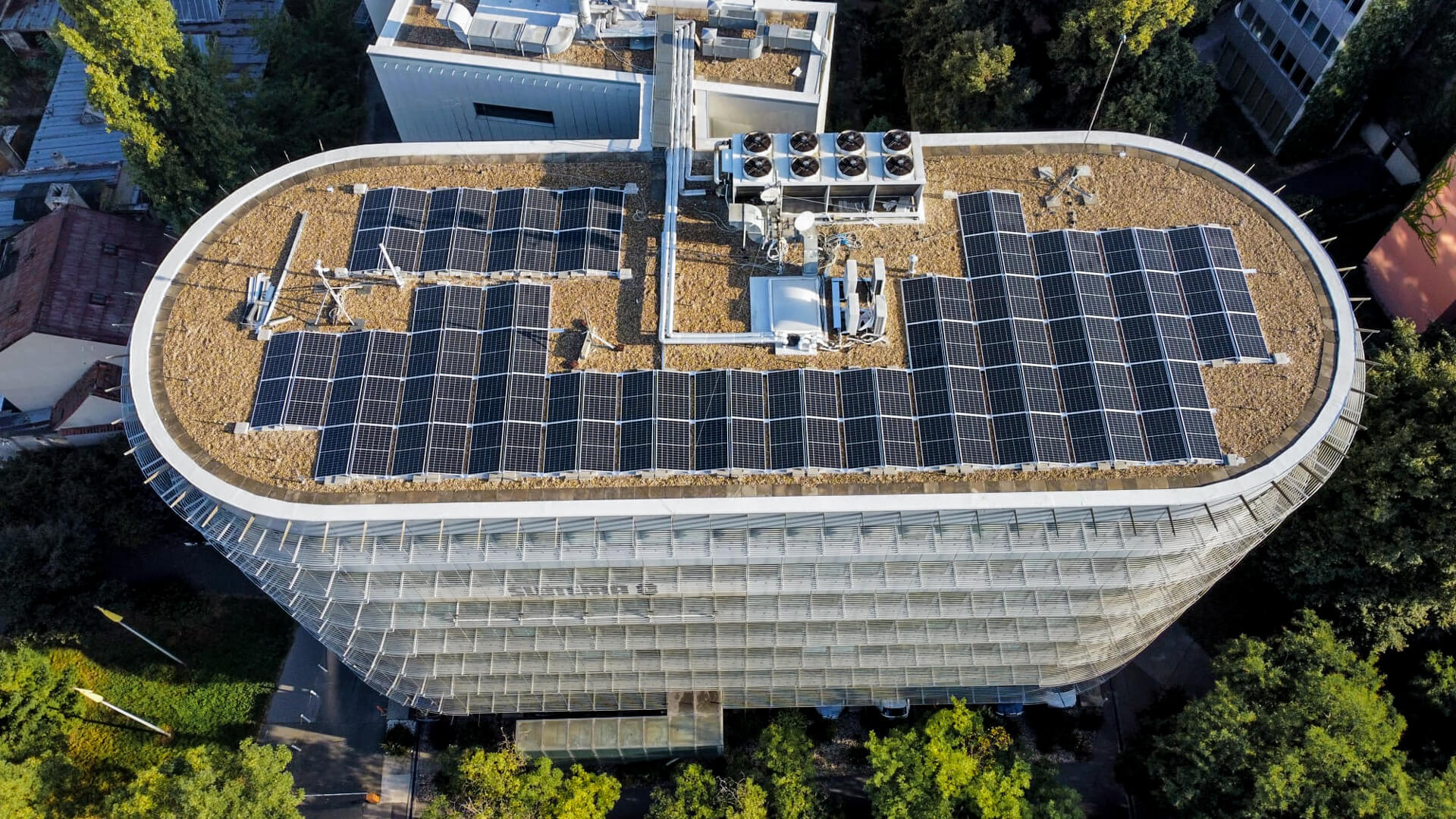

Références

Nos références en matière de toits plats

Rubiera, Italie

Système de toit plat avec orientation est-ouest

Accompagnement de Tetra Pak vers son objectif « zéro émission »

Lire la success story

Prague, République tchèque

Système de toit plat avec orientation est-ouest

Une installation photovoltaïque à des hauteurs vertigineuses

Lire l'histoire d'une réussite

Bivio di Capanelle, Italie

Toit plat orienté au sud

Une toiture en panneaux photovoltaïques pour Mercedes-Benz

Lire l'histoire d'une réussite

Alblasserdam, Netherlands

Flat roof system with east-west orientation

7,000 kWp pv plant on warehouse building

Read success story

Nous vous assistons dans votre projet

Conception du système avec Solar-Planit

Planifiez différents types de toits, couvertures et sous-structures

Planifier un projet

Service d’installation initiale

Votre projet au centre de nos préoccupations – nos experts vous assistent sur place

Demandes de service

novotegra Training Center

Perfectionnez vos compétences en matière au montage à l'aide de nos vidéos de formation

Vous avez des questions sur le produit ?

Consultez notre section "Questions fréquentes".

Questions fréquentes

Comment pouvons-nous vous aider?

Nos experts en systèmes de montage se feront un plaisir de répondre à votre demande ! Nous sommes heureux de vous assister dans toutes
vos questions sur novotegra.

Contact

Support de module arrière | Système est-ouest

Trou de montage arrière du support de module

Trou de montage avant du support de module

Porte-module pour système Toit plat à couches transversales

Profilé de base

Connecteur de profilé de base

Joint de dilatation pour profilé de base

Kit Porte-module Est-Ouest 150 | Système est-ouest

Kit Porte-module Est-Ouest 230 | Système est-ouest

Déflecteur de vent pour système à couches transversales | Système sud

Bac de base 230-90​

Bac de base 150-30​

Bac de base 150-30 avec couche de protection 6 mm​

Bacs de base avec drainage transversal

Kit Connecteur de bac de base 150-30​

Joint de dilatation pour bac de base 150-30​

Rail C 71-2

Kit Connecteur de rails C71

Vous avez des questions sur le produit ?

Bac de base 230-90

Bac de base 150-30

Bac de base 150-30 avec couche de protection 6 mm

Kit Connecteur de bac de base 150-30

Joint de dilatation pour bac de base 150-30
