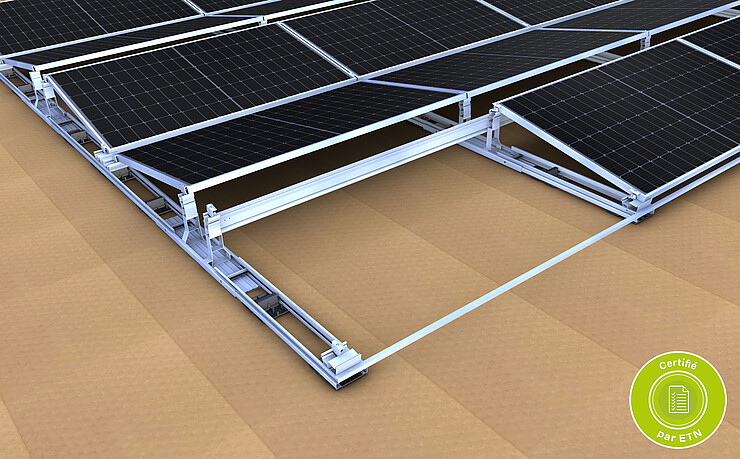

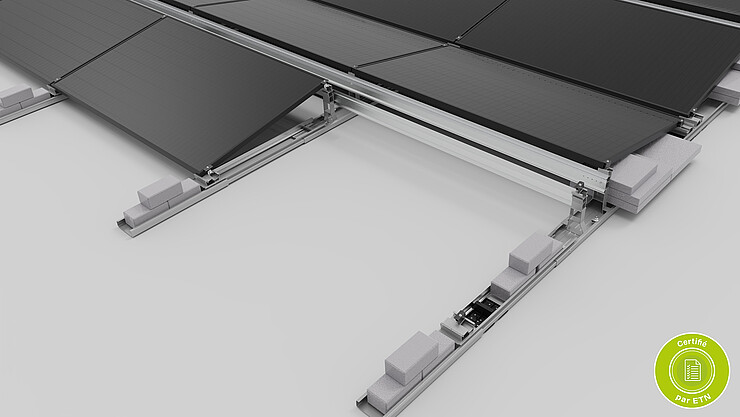

Toit plat | Système III Est-Ouest « the shortcut »
Système de fixation évolutif avec modules installés dans le paysage
-
Installation simple et rapide grâce au degré élevé de préfabrication et au système d’encliquetage sans outil
-
Logistique minimale et manipulation optimale grâce aux composants courts
-
Aérodynamique testée en soufflerie
Composants
Composants
Cliquez sur le symbole + pour voir les composants de ce système de montage.
Pince centrale blanche/noire
- Facile à monter grâce à la fonction de verrouillage
- Peu d’espace requis
Caractéristiques
Système de fixation par pinces
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal (en fonction du type de toit)
Rail C/Rail C-N, rails courts, toit plat III
30-42 mm/43-52 mm
11,4 mmx52 mm
oui
03-001345/03-001346/03-000285/03-000286
Pince finale blanche/noire
- Facile à monter grâce à la fonction de verrouillage
- Peu d’espace requis
- Possibilité d’encastrement dans le rail
Caractéristiques
Système de fixation par pinces
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal
Rail C/Rail C-N, rails courts, toit plat III
30-42 mm/43-52 mm
14 mmx52 mm
oui
03-001237/03-001236/03-000287/03-000288
Porte-module 10°
- Assemblage à clipser sans outil dans l’élément de base
- Support pour passage de câbles intégré et optimiseur de kit d’assemblage
Caractéristiques
Système de fixation par pinces
Disposition en paysage
Système Toit plat III Est-Ouest
Porte-module arrière
270 x 60 mm
03-001539
Barre transversale
- Transfert de charge entre les modules
- Réduction du lest vis par accouplement de champ de modules
Caractéristiques
Système de fixation par pinces
Disposition en paysage
Système Toit plat III Est-Ouest
Transfert de charge et contreventement transversal sur les bordures d’installation
120 x 25 mm
2,00 m ; 2,40 m
03-001649;03-001679
Entretoise | Toit plat III
- Transfert de charge entre les modules
- Réduction du lest grâce à l’accouplement de système
Caractéristiques
Système de fixation par pinces
Disposition en paysage
Toit plat Est-Ouest monocouche, toit plat III Est-Ouest
Contreventement transversal du système
20x20x1,5 mm
1,85m, 2,40m, 4,45m, 5,40m
2,00, 2,40m
Élément de base e/w 690 mm
- Bacs de base larges et continus pour une redistribution optimale de la charge et une faible pression de surface
- Beaucoup d’espace pour le lest, bac à lest disponible en option
- Couvercle supérieur en cas d’utilisation comme passage de câbles
Caractéristiques
Toit plat
Alu / A2SS / PE
Système Toit plat III Est-Ouest
Assemblage à clipser pour les porte-module, le branchement de connecteurs et les kits de fermeture des bordures
690 x 150 x 40 mm
995 - 1070 mm
03-001536
Élément de base e/w 840 mm
- Complètement préassemblé
- Assemblage à clipser sans outil Porte-module
- Assemblage à clipser pour les connecteurs et les kits de fermeture des bordures
Caractéristiques
Toit plat
Alu / A2SS / PE
Système Toit plat III Est-Ouest
Assemblage à clipser pour les porte-module, le branchement de connecteurs et les kits de fermeture des bordures
840 x 150 x 40 mm
1071 - 1145 mm
03-001537
Kit Connecteur e/w 1940 mm
- Complètement préassemblé ; pieds de base intégrés
- Assemblage sans outil
Caractéristiques
Toit plat
Alu / A2SS / PP
Système Toit plat III Est-Ouest
Connexion de deux éléments de base Est-Ouest, porte-module avant installation en zones centrales.
1940 x 147 x 101 mm
03-001533
Kit de fermeture de bordures 970 mm
- Complètement préassemblé ; pied de base intégré
- Assemblage sans outil
Caractéristiques
Toit plat
Alu / A2SS / PP
Système Toit plat III Est-Ouest
Porte-module avant et fermeture des bordures de champ de modules
970 x 147 x 101 mm
03-001532
Plus d'informations sur le système Est-Ouest "the shortcut"
Notre système de montage pour toit plat III se caractérise par un montage rapide et facile. Grâce à un degré élevé de préfabrication des composants du système et au système d'encliquetage presque sans outil, le temps d'installation est considérablement réduit. Les composants courts et maniables permettent à l'installateur de manipuler facilement les composants sur le toit. En outre, l'encombrement réduit permet de réduire les efforts logistiques, car les composants courts du système peuvent également être transportés dans de petits véhicules. Des étapes de traitement individuelles, telles que le sciage, ne sont donc plus nécessaires.
- assemblage simple et rapide
- composants préfabriqués et systèmes courts avec système d'encliquetage sans outil
- faible effort logistique grâce à des pièces peu nombreuses et compactes
- inclinaison du module de 10
- montage horizontal
- serrage sur le côté du cadre court
- applicable jusqu'à une inclinaison de toit de 5
- peut être planifié et utilisé indépendamment de l'emplacement
- aérodynamique testée en soufflerie (180°)
- applicable sur les toits en feuilles et en bitume, ainsi que sur les toits en gravier
Libérations de modules
| Fabricant | Module de série | Toit plat II / Toit plat III | Toit plat II avec 3. rail de base | Système d’insertion en portrait | Système d’insertion en paysage | Système d’insertion portrait avec rails de support | Statut | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aspiration | Pression | Aspiration | Pression | Aspiration | Pression | Aspiration | Pression | Aspiration | Pression | |||
Les valeurs (en pascals (Pa)) qui sont indiquées représentent la charge maximale autorisée. Le facteur de sécurité de 1,5 qui est à prendre en compte selon la norme IEC 61215, est déjà inclus. Nous avons listé ci-dessous les données relatives aux modules sur la base de nos connaissances et à partir des homologations individuelles ou des instructions d'installation des fabricants qui sont à notre disposition. Nous déclinons toute responsabilité en cas d'erreur de transmission ou de modification des valeurs à court terme.
