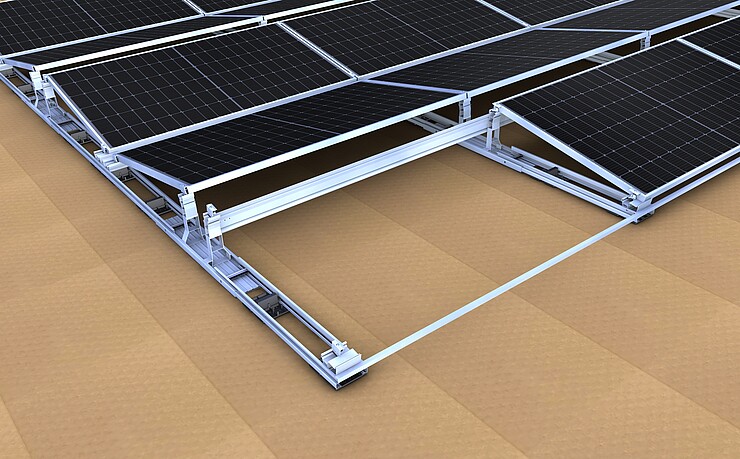

Płaski dach | System „the shortcut" wschód-zachód III
Modułowy system mocowania z modułami montowanymi poziomo
-
Prosty i szybki montaż dzięki wysokiemu stopniowi prefabrykacji i beznarzędziowemu systemowi zatrzaskowemu
-
Niski nakład pracy logistycznej i optymalne przenoszenie dzięki krótkim komponentom
-
Aerodynamika testowana w tunelu aerodynamicznym
Komponenty
Komponenty
Kliknij ikony „+”, aby wyświetlić komponenty tego systemu montażowego.
Zacisk środkowy pusty/czarny
- łatwy w montażu dzięki funkcji blokowania
- wymaga niewielkiej przestrzeni
Charakterystyka
system zaciskowy
pionowy i poziomy, połączenie szynowe jednowarstwowe lub z szynami krzyżowymi (w zależności od rodzaju dachu)
Szyna ceownikowa / szyna C-N, szyny krótkie, dachy płaskie III
30-42 mm / 43-52 mm
11,4 mm x 52 mm
tak
03-001345/03-001346/03-000285/03-000286
Zacisk końcowy pusty/czarny
- łatwy w montażu dzięki funkcji blokowania
- wymaga niewielkiej przestrzeni
- możliwe zakończenie zlicowane z szyną
Charakterystyka
system zaciskowy
pionowy i poziomy, połączenie szynowe jednowarstwowe lub z szynami krzyżowymi
Szyna ceownikowa / szyna C-N, szyny krótkie, dachy płaskie III
30-42 mm / 43-52 mm
14 mm x 52 mm
tak
03-001237/03-001236/03-000287/03-000288
Wspornik modułu 10°
- mocowanie na klik w elemencie podstawowym
- ze zintegrowanym uchwytem do maskownicy kablowej i elementem do optymalizacji zestawu montażowego FR
Charakterystyka
System zaciskowy
Poziomy
Systemy dachów płaskich III wschód-zachód
wspornik modułu tylnego
270 x 60 mm
03-001539
Belka poprzeczna
- przenoszenie obciążenia między modułami
- redukcja balastu poprzez sprzężenie modułów w miejscu montażu
Charakterystyka
System zaciskowy
Poziomy
Systemy dachów płaskich III wschód-zachód
przenoszenie obciążenia i usztywnienie poprzeczne na krawędziach montażowych
120 x 25 mm
2,00 m; 2,40 m
03-001649;03-001679
Obejma wspornika | Dachy płaskie III
- przenoszenie obciążenia między modułami
- redukcja balastu poprzez sprzężenie systemu
Charakterystyka
system zaciskowy
poziomy
system jednowarstwowy wschód-zachód do dachów płaskich III wschód-zachód
krzyżowe mocowanie systemu klamrami
20 x 20 x 1,5 mm
2,00 m, 2,40 m
Element podstawy wsch./zach. 690 mm
- szerokie i ciągłe rynny podstawy zapewniają optymalną redystrybucję obciążenia i niski nacisk powierzchniowy
- dużo miejsca na balast, opcjonalnie dostępne koryto balastowe
- górna pokrywa, gdy jest używana jako maskownica kablowa
Charakterystyka
Dach płaski
Alu / A2SS / PE
Systemy dachów płaskich III wschód-zachód
do mocowania na klik wsporników modułów i zestawów łączników i zamknięć krawędziowych
690 x 150 x 40 mm
995 - 1070 mm
03-001536
Element podstawy wsch./zach. 840 mm
- Całkowicie zmontowany
- mocowanie wsporników modułów na klik bez narzędzi
- mocowanie bez narzędzi zestawów łączników i zamknięć krawędziowych
Charakterystyka
Dach płaski
Alu / A2SS / PE
Systemy dachów płaskich III wschód-zachód
do mocowania na klik wsporników modułów i zestawów łączników i zamknięć krawędziowych
840 x 150 x 40 mm
1071 - 1145 mm
03-001537
Zestaw łączników wsch./zach. 1940 mm
- Całkowicie zmontowany ze zintegrowanymi stopami podstawy
- montaż bez narzędzi
Charakterystyka
Dach płaski
Alu / A2SS / PP
Systemy dachów płaskich III wschód-zachód
łączenie dwóch elementów podstawy wschód-zachód, przedni wspornik modułu przy montażu obszarów środkowych.
1940 x 147 x 101 mm
03-001533
Zestaw zamknięć krawędziowych 970 mm
- Całkowicie zmontowany ze zintegrowaną stopą podstawy
- Montaż bez narzędzi
Charakterystyka
Dach płaski
Alu / A2SS / PP
Systemy dachów płaskich III wschód-zachód
przedni wspornik modułu i zamknięcie na krawędzi pola modułów
970 x 147 x 101 mm
03-001532
Więcej informacji o systemie "the shortcut" wschód-zachód III
Nasz system montażu na dachu płaskim III charakteryzuje się szybkim i łatwym montażem. Dzięki wysokiemu stopniowi prefabrykacji komponentów systemu i prawie beznarzędziowemu systemowi zatrzasków, czas instalacji jest znacznie skrócony. Krótkie i poręczne elementy pozwalają instalatorowi na łatwe przenoszenie komponentów na dachu. Ponadto, wysiłek logistyczny jest zredukowany ze względu na niewielkie zapotrzebowanie na miejsce, ponieważ krótkie komponenty systemu mogą być również transportowane w małych pojazdach. Poszczególne etapy obróbki, takie jak piłowanie, nie są już zatem konieczne.
- szybki i łatwy montaż
- prefabrykowane i krótkie komponenty systemowe z beznarzędziowym systemem zatrzaskowym
- niski wysiłek logistyczny dzięki niewielkiej liczbie kompaktowych części
- nachylenie modułu 10
- montaż poziomy
- mocowanie po krótkiej stronie ramy
- możliwość zastosowania do 5° nachylenia dachu
- możliwość planowania i użytkowania niezależnie od lokalizacji
- aerodynamika testowana w tunelu aerodynamicznym (180°)
- możliwość zastosowania na dachach foliowych i bitumicznych, a także na dachach żwirowych
Dopuszczone moduły
| Producent | Seria modułów | Dach płaski II / Dach płaski III | Dach płaski II z 3. szyna podstawowa | System wsuwany montaż pionowy | System wsuwany montaż poziomy | System wsuwany montowany pionowo z szyną wsporczą | Status | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ssanie | Ciśnienie | Ssanie | Ciśnienie | Ssanie | Ciśnienie | Ssanie | Ciśnienie | Ssanie | Ciśnienie | |||
Podane wartości (w paskalach (Pa)) odpowiadają dopuszczalnemu obciążeniu. Współczynnik bezpieczeństwa wynoszący 1,5, który należy uwzględnić zgodnie z normą IEC 61215, jest już uwzględniony. Zgodnie z naszą najlepszą wiedzą i przekonaniem, wymienione dane zostały zebrane na podstawie indywidualnych dopuszczeń i instrukcji montażu modułów konkretnych producentów. Nie ponosimy odpowiedzialności za błędy w przekazie informacji, tłumaczeniu lub w przypadku krótkotrwałych zmiany w/w wartości podanych przez producentów modułów.
