Szczegółowe informacje o systemie

Photovoltaik auf Sandwichplatten Klemmsystem

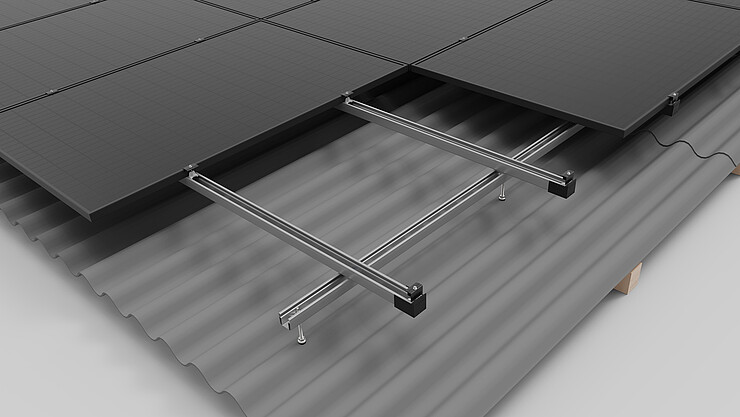

Dach z płyty warstwowej / blachy falistej | System zaciskowy

System zaciskowy z modułami montowanymi jednowarstwowo w poziomie

Uniwersalne komponenty pasujące do wielu systemów
W przypadku montażu na szynach ułożonych krzyżowo możliwy również montaż modułów w pionie
2 zaciski w kolorze anodowanej czerni lub czystego aluminium, do wszystkich wysokości ram

Zaplanuj swój projekt

Korzyści dla klienta

W pełni prefabrykowane śruby dwugwintowe z centrycznym przeniesieniem obciążenia

Możliwe duże rozpiętości (szyna C 71-2 / szyna C 95-3)

Szyna C służąca jednocześnie jako kanał kablowy

Rozwiązania do płatwi drewnianych i stalowych

Komponenty

Komponenty

Kliknij ikony „+”, aby wyświetlić komponenty tego systemu montażowego.

Zacisk środkowy pusty/czarny

Do mocowania modułów przy montażu obszarów środkowych

łatwy w montażu dzięki funkcji blokowania
wymaga niewielkiej przestrzeni

Charakterystyka

Rodzaj mocowania:
system zaciskowy

Montaż modułu:
pionowy i poziomy, połączenie szynowe jednowarstwowe lub z szynami krzyżowymi (w zależności od rodzaju dachu)

Kompatybilne szyny profilowe /systemy:
Szyna ceownikowa / szyna C-N, szyny krótkie, dachy płaskie III

Wysokość ramy modułu:
30-42 mm / 43-52 mm

Wymiary:
11,4 mm x 52 mm

Dostępna w kolorze czarnym:
tak

Nr artykułu:
03-001345/03-001346/03-000285/03-000286

Zacisk końcowy pusty/czarny

Do mocowania modułów na krawędziach montażowych.

łatwy w montażu dzięki funkcji blokowania
wymaga niewielkiej przestrzeni
możliwe zakończenie zlicowane z szyną

Charakterystyka

Rodzaj mocowania:
system zaciskowy

Montaż modułu:
pionowy i poziomy, połączenie szynowe jednowarstwowe lub z szynami krzyżowymi

Kompatybilne szyny profilowe:
Szyna ceownikowa / szyna C-N, szyny krótkie, dachy płaskie III

Wysokość ramy modułu:
30-42 mm / 43-52 mm

Wymiary:
14 mm x 52 mm

Dostępna w kolorze czarnym:
tak

Nr artykułu:
03-001237/03-001236/03-000287/03-000288

Zestaw osłon antypoślizgowych do szyn ceownikowych

Aby zakończenia szyn wyglądały czysto lub jako osłona antypoślizgowa

pomoc montażowa do umieszczenia modułów
dodatkowe zabezpieczenie modułów

Charakterystyka

Rodzaj mocowania:
system zaciskowy

Montaż modułu:
poziomy

Kompatybilny z:
Szyna ceownikowa (jako szyna pionowa)

Wymiary:
53 mm x 80 mm x 80/100/130 mm

Do szyny ceownikowej:
C47-2/C71-2/C95-3

Dostępna w kolorze czarnym:
tak

Nr artykułu:
03-000259/03-000260/03-000261/03-000262/03-000263/03-000264

szyna ceownikowa 38-1,6

Do stosowania jako szyna nośna modułu, jako szyna poprzeczna lub jako maskownica kablowa

również jako maskownica kablowa

Charakterystyka

Rodzaj szyny:
do stosowania jako szyna nośna modułu, jako szyna poprzeczna lub jako maskownica kablowa

Nośność:
średnia

Kompatybilne mocowania dachowe:
hak dachowy z mocowaniem górnym, śruba szpilkowa, zacisk do rąbka stojącego

Kompatybilne mocowania systemów:
zaciski do modułów, szyny wsuwane

Wymiary:
52 x 38 mm / 1,6 mm dno szyny

Długości:
2,20 m/5,90 m

Dostępna w kolorze czarnym:
tak

Nr artykułu:
03-001362;03-001364;03-001365

Szyna ceownikowa 47-2

Do stosowania jako szyna nośna modułu, jako szyna poprzeczna lub jako maskownica kablowa

również jako maskownica kablowa
można ją deptać przez cały czas montażu
możliwy duży wspornik

Charakterystyka

Rodzaj szyny:
do stosowania jako szyna nośna modułu, jako szyna poprzeczna lub jako maskownica kablowa

Nośność:
wysoka

Kompatybilne mocowania dachowe:
hak dachowy z mocowaniem górnym, śruba szpilkowa, zacisk do rąbka stojącego

Kompatybilne mocowania systemów:
zaciski do modułów, szyny wsuwane

Wymiary:
52 x 47 mm / 2 mm dno szyny

Długości:
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m

Dostępna w kolorze czarnym:
tak

Nr artykułu:
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370

Szyna ceownikowa 71-2

Do stosowania jako szyna nośna modułu, jako szyna poprzeczna lub jako maskownica kablowa

również jako maskownica kablowa
można ją deptać przez cały czas montażu
możliwy duży wspornik

Charakterystyka

Rodzaj szyny:
do stosowania jako szyna nośna modułu, jako szyna poprzeczna lub jako maskownica kablowa

Nośność:
bardzo duża

Kompatybilne mocowania dachowe:
hak dachowy z mocowaniem górnym, śruba szpilkowa, zacisk do rąbka stojącego

Kompatybilne mocowania systemów:
zaciski do modułów, szyny wsuwane

Wymiary:
52 x 71 mm / 2 mm dno szyny

Długość:
5,90 m

Dostępna w kolorze czarnym:
nie

Nr artykułu:
03-001371

Szyna ceownikowa 95-3

Do stosowania jako szyna nośna modułu, jako szyna poprzeczna lub jako maskownica kablowa

również jako maskownica kablowa
można ją deptać przez cały czas montażu
możliwy duży wspornik

Charakterystyka

Rodzaj szyny:
do stosowania jako szyna nośna modułu, jako szyna poprzeczna lub jako maskownica kablowa

Nośność:
ekstremalnie duża

Kompatybilne mocowania dachowe:
hak dachowy z mocowaniem górnym, śruba szpilkowa, zacisk do rąbka stojącego

Kompatybilne mocowania systemów:
zaciski do modułów, szyny wsuwane

Wymiary:
52 x 95 mm / 3 mm dno szyny

Długość:
5,90 m

Dostępna w kolorze czarnym:
nie

Nr artykułu:
03-001372

Zestaw łączników do szyn

Łącznik szynowy do wydłużenia szyn ceownikowych

bezpieczne połączenie dwóch szyn ceownikowych
dostępne jako konstrukcja dylatacyjna

Charakterystyka

Nośność:
wysoka

Kompatybilny z:
szyna ceownikowa 38, 47, 71, 95

Wymiary:
52 x 40 mm / rozstaw otworów 50 mm

Długość:
325 mm

Warianty:
złącze dylatacyjne

Zestaw łączników do szyn C47 S

Łącznik szynowy do wydłużenia szyn ceownikowych

bezpieczne połączenie dwóch szyn ceownikowych
złącze wewnętrzne zapewniające maksymalną swobodę montażu

Charakterystyka

Nośność:
wysoka

Kompatybilny z:
Szyna ceownikowa 47-2

Wymiary:
30 mm

Długość:
200 mm

Warianty:
-

Nr artykułu:
03-000925

Zaślepka do szyn C38

Szybkie, mocne i trwale niezawodne połączenie

atrakcyjne wizualnie wykończenie szyn
odporna na promieniowanie UV i warunki pogodowe

Charakterystyka

Rodzaj mocowania:
system zaciskowy

Narzędzie montażowe:
brak konieczności

Kompatybilny z:
Szyna ceownikowa 38

Warianty:
C47 sw

Wymiary:
57 x 54 x 80 mm

Nr artykułu:
03-001523

Zaślepka do szyn ceownikowych C47

Szybkie, mocne i trwale niezawodne połączenie

atrakcyjne wizualnie wykończenie szyn
odporna na promieniowanie UV i warunki pogodowe

Charakterystyka

Rodzaj mocowania:
system zaciskowy

Narzędzie montażowe:
brak konieczności

Kompatybilny z:
szyna ceownikowa 47

Wymiary:
57 x 63 x 80 mm

Warianty:
Zaślepka do szyn C38 sw

Nr artykułu:
03-001522

Zestaw śrub szpilkowych (do drewna) M10

do montażu szyn ceownikowych

centryczny rozkład obciążenia
całkowicie zmontowany
dostępny w różnych długościach
nadaje się również do dachów trapezowych

Charakterystyka

Rodzaj płatwi:
Płatew drewniana

Nośność:
średnia

Kompatybilne szyny profilowe:
Szyna ceownikowa jako szyna pozioma lub pionowa

Inne kompatybilne elementy:
mostki do śrub wieszakowych, płyty podstawy

Wymiary:
w zależności od długości

Długości:
200 mm / 250 mm / 300 mm

Warianty:
opakowanie 50 szt. / opakowanie 10 szt.

Nr artykułu:
03-000222;03-000223;03-000224

Zestaw śrub szpilkowych (do drewna) M12

do montażu szyn ceownikowych

centryczny rozkład obciążenia
całkowicie zmontowany
dostępny w różnych długościach
nadaje się również do dachów trapezowych

Charakterystyka

Rodzaj płatwi:
Płatew drewniana

Nośność:
wysoka

Kompatybilne szyny profilowe:
Szyna ceownikowa jako szyna pozioma lub pionowa

Inne kompatybilne elementy:
mostki do śrub wieszakowych, płyty podstawy

Wymiary:
w zależności od długości

Długości:
200 mm / 250 mm / 300 mm

Warianty:
opakowanie 50 szt. / opakowanie 10 szt.

Nr artykułu:
03-000211;03-000210;03-000216

Zestaw śrub szpilkowych (do stali)

do montażu szyn ceownikowych

centryczny rozkład obciążenia
całkowicie zmontowany
dostępny w różnych długościach
nadaje się również do dachów trapezowych

Charakterystyka

Rodzaj płatwi:
Płatew stalowa (SP)

Nośność:
średnia

Kompatybilne szyny profilowe:
Szyna ceownikowa jako szyna pozioma lub pionowa

Inne kompatybilne elementy:
mostki do śrub wieszakowych, płyty podstawy

Wymiary:
w zależności od długości

Długości:
140 mm / 185 mm / 220 mm / 260 mm

Warianty:
opakowanie 50 szt. / opakowanie 10 szt.

Nr artykułu:
03-000199;03-000202;03-000203;03-000943

Pliki do pobrania

Karty danych

Arkusz danych | dach z plyty warstwowej blachodachowki | system zaciskowy PL

Instrukcje montażu

Instrukcja montażu | dach z płyty warstwowej / blachy falistej PL

Referencje

Nasze referencje dachów z blachy falistej i warstwowej

Saragossa, Hiszpania

Dach z blachy falistej i warstwowej z systemem mocowania

Wprowadzenie fotowoltaiki dachowej do menu

Przeczytaj historię sukcesu

Prato, Włochy

Dach z blachy falistej i warstwowej z systemem mocowania

Fotowoltaika na dachu w sektorze tekstylnym

Przeczytaj historię sukcesu

Opis

Więcej informacji o systemie

W przypadku montażu na dachach z płyty warstwowej lub blachodachówki, instalacje montuje się bezpośrednio w krokwiach konstrukcji dachowej. W przypadku krokwi drewnianych potrzebny jest zestaw śrub dwugwintowych HP, a do krokwi stalowych – zestaw śrub dwugwintowych SP. Zamocowanie szyn C centrycznie umożliwia przeniesienie obciążenia bezpośrednio na śrubę, co wyklucza dodatkowe obciążenia zginające. Szynę C mocuje się zawsze w ten sam sposób: klasyczne połączenie śrubowe z nakrętką kołnierzową zapewnia szybki, trwały i niezawodny montaż, zarówno w jednym poziomie, jak i na krzyż. Wnętrze szyny C pełni jednocześnie funkcję kanału na kable i złącza. Dzięki mocowaniu na śrubę dwugwintową, w dnie szyny możliwa jest regulacja wysokości i tym samym niwelowanie
nierówności dachu.

Pozwala to uzyskać spójną powierzchnię połączonych modułów. Wszystkie klemy końcowe i środkowe są zmontowane fabrycznie i dostępne również w wersji anodowanej na czarno. Niezawodna technika klemowania sprawia, że moduły montuje się szybko i pewnie na szynach C w pionie lub poziomie, jednopoziomowo lub na krzyż. Klemy końcowe zrównują pole modułowe z szynami C, dzięki czemu podkonstrukcja jest niemal niewidoczna, a cała instalacja bardzo estetyczna.
