Systemdetaljer

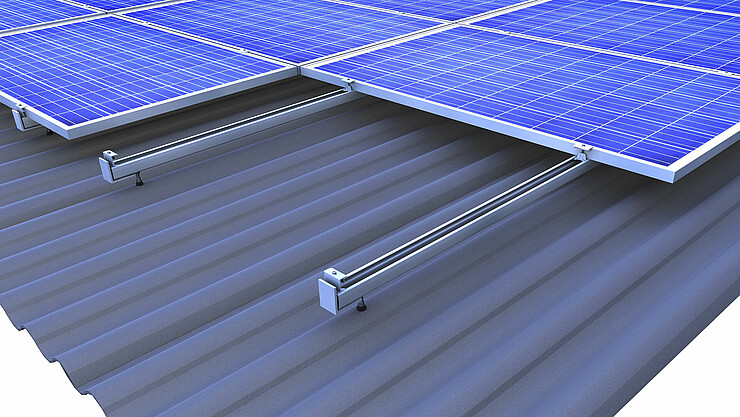

Photovoltaik auf Sandwichplatten Klemmsystem

Vågformad eternit och sandwichpaneler | Klämsystem

Klämsystem med horisontella moduler

Systemövergripande komponenter
Montering av modul i horisontell läge möjligt med ett korsande lager av skenor
2 klämmor för alla ramhöjder i anodiserat svart eller blank aluminium

Dina fördelar

Komplett förmonterade skruvstift med centrerad lastfördelning

Stora spännvidder möjligt (C-skena 71-2 / C-skena 95-3)

C-skenan fungerar samtidigt som kabelkanal

Lösningar för trä- och stålläkt

Komponenter

Komponenter

Klicka på + symbolerna för att se komponenterna i detta montagesystem.

Mellanklämma blank/svart

För montering av moduler i monteringsområdena i mitten

enkel att montera tack vare låsfunktion
litet utrymmesbehov

egenskaper

Monteringstyp:
klämsystem

Modulmontering:
stående och liggande, anslutning av enkellager eller korsskena (beroende på taktyp)

Kompatibla profilskenor/system:
C-skena/C-N-skena, korta skenor, platt tak III

Modulramens höjd:
30–42 mm/43–52 mm

Mått:
11,4 mm x 52 mm

Finns i svart:
ja

Artikelnummer:
03-001345/03-001346/03-000285/03-000286

Ändklämma blank/svart

För montering av moduler på monteringskanter.

enkel att montera tack vare låsfunktion
litet utrymmesbehov
jämnt avslut med skenan möjligt

egenskaper

Monteringstyp:
klämsystem

Modulmontering:
stående och liggande, anslutning av enkellager eller korsskena

Kompatibla profilskenor:
C-skena/C-N-skena, korta skenor, platt tak III

Modulramens höjd:
30–42 mm/43–52 mm

Mått:
14 mm x 52 mm

Finns i svart:
ja

Artikelnummer:
03-001237/03-001236/03-000287/03-000288

Glidskyddssats C-skena

För snygga avslut på skenändar eller som glidskydd

monteringshjälp för placering av modulerna
extra säkring av moduler

egenskaper

Monteringstyp:
klämsystem

Modulmontering:
liggande

Kompatibelt med:
C-skena (som vertikal skena)

Mått:
53 mm x 80 mm x 80/100/130 mm

För C-skena:
C47-2/C71-2/C95-3

Finns i svart:
ja

Artikelnummer:
03-000259/03-000260/03-000261/03-000262/03-000263/03-000264

C-skena 38-1,6

Används som modulstödskena, korsskena eller kabelkanal

fungerar även som kabelkanal

egenskaper

Skentyp:
kan användas som modulstödskena, korsskena eller kabelkanal

Lastkapacitet:
medel

Kompatibla takfästen:
takkrok toppmonterad, skruvstift, fogklämmor

Kompatibla modulfästen:
modulklämmor, iläggsskenor

Mått:
52x38 mm/1,6 mm skena nedtill

Längder:
2,20 m/5,90 m

Finns i svart:
ja

Artikelnummer:
03-001362;03-001364;03-001365

C-skena 47-2

Används som modulstödskena, korsskena eller kabelkanal

fungerar även som kabelkanal
kan beträdas under monteringen
stort utskjutande stöd möjligt

egenskaper

Skentyp:
kan användas som modulstödskena, korsskena eller kabelkanal

Lastkapacitet:
hög

Kompatibla takfästen:
takkrok toppmonterad, skruvstift, fogklämmor

Kompatibla modulfästen:
modulklämmor, iläggsskenor

Mått:
52x47 mm/2 mm skena nedtill

Längder:
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m

Finns i svart:
ja

Artikelnummer:
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370

C-skena 71-2

Används som modulstödskena, korsskena eller kabelkanal

fungerar även som kabelkanal
kan beträdas under monteringen
stort utskjutande stöd möjligt

egenskaper

Skentyp:
kan användas som modulstödskena, korsskena eller kabelkanal

Lastkapacitet:
mycket hög

Kompatibla takfästen:
takkrok toppmonterad, skruvstift, fogklämmor

Kompatibla modulfästen:
modulklämmor, iläggsskenor

Mått:
52x71 mm/2 mm skena nedtill

Längd:
5,90 m

Finns i svart:
nej

Artikelnummer:
03-001371

C-skena 95-3

Används som modulstödskena, korsskena eller kabelkanal

fungerar även som kabelkanal
kan beträdas under monteringen
stort utskjutande stöd möjligt

egenskaper

Skentyp:
kan användas som modulstödskena, korsskena eller kabelkanal

Lastkapacitet:
extremt hög

Kompatibla takfästen:
takkrok toppmonterad, skruvstift, fogklämmor

Kompatibla modulfästen:
modulklämmor, iläggsskenor

Mått:
52x95 mm/3 mm skena nedtill

Längd:
5,90 m

Finns i svart:
nej

Artikelnummer:
03-001372

Skenförbindningssats

Skenförbindning för förlängning av C-skenor

säker anslutning av två C-skenor
tillgänglig som flytande lagerkonstruktion

egenskaper

Lastkapacitet:
hög

Kompatibelt med:
C-skena 38, 47, 71, 95

Mått:
52x40 mm/hålavstånd 50 mm

Längd:
325 mm

Varianter:
flytande lager

Skenförbindningssats C47 S

Skenförbindning för förlängning av C-skenor

säker anslutning av två C-skenor
intern koppling för maximal monteringsfrihet

egenskaper

Lastkapacitet:
hög

Kompatibelt med:
C-skena 47-2

Mått:
30 mm

Längd:
200 mm

Varianter:
-

Artikelnummer:
03-000925

Täcklock C38

Snabb, stark och permanent pålitlig koppling

snygg skenfinish
UV- och vädertålig

egenskaper

Monteringstyp:
klämsystem

Monteringsverktyg:
behövs ej

Kompatibelt med:
C-skena 38

Varianter:
C47 sw

Mått:
57x54x80 mm

Artikelnummer:
03-001523

Täcklock C-skena C47

Snabb, stark och permanent pålitlig koppling

snygg skenfinish
UV- och vädertålig

egenskaper

Monteringstyp:
klämsystem

Monteringsverktyg:
behövs ej

Kompatibelt med:
C-skena 47

Mått:
57x63x80 mm

Varianter:
Täcklock C38 sw

Artikelnummer:
03-001522

Skruvstiftssats (för trä) M10

För montering av C-skenor

central lastfördelning
helt förmonterad
finns i längder
passar även trapetstak

egenskaper

Takåstyp:
Takås av trä

Lastkapacitet:
medel

Kompatibla profilskenor:
C-skena som horisontell eller vertikal skena

Övrigt kompatibelt:
hängbultsbryggor, grundplåtar

Mått:
beroende på längden

Längder:
200 mm/250 mm/300 mm

Varianter:
50 st./10 st. per förpackning

Artikelnummer:
03-000222;03-000223;03-000224

Skruvstiftssats (för trä) M12

För montering av C-skenor

central lastfördelning
helt förmonterad
finns i längder
passar även trapetstak

egenskaper

Takåstyp:
Takås av trä

Lastkapacitet:
hög

Kompatibla profilskenor:
C-skena som horisontell eller vertikal skena

Övrigt kompatibelt:
hängbultsbryggor, grundplåtar

Mått:
beroende på längden

Längder:
200 mm/250 mm/300 mm

Varianter:
50 st./10 st. per förpackning

Artikelnummer:
03-000211;03-000210;03-000216

Skruvstiftssats (för stål)

För montering av C-skenor

central lastfördelning
helt förmonterad
finns i längder
passar även trapetstak

egenskaper

Takåstyp:
Takås av stål (SP)

Lastkapacitet:
medel

Kompatibla profilskenor:
C-skena som horisontell eller vertikal skena

Övrigt kompatibelt:
hängbultsbryggor, grundplåtar

Mått:
beroende på längden

Längder:
140 mm/185 mm/220 mm/260 mm

Varianter:
50 st./10 st. per förpackning

Artikelnummer:
03-000199;03-000202;03-000203;03-000943

Tillbehör

Lock C-skena 2 000 mm

Nedladdningar

Datablad

Datablad | vaegformad eternit och sandwichpaneler | klaemsystem horisontella SV

Monteringsanvisningar

Montageanvisning | vågformad eternit och sandwichpaneler SV

Våra referenser

Våra referenser för korrugerade tak och sandwich-tak

Zaragoza, Spanien

Korrugerat tak och sandwich-tak med klämsystem

PV på taket på menyn

Läs framgångshistoria

Prato, Italien

Korrugerat tak och sandwich-tak med klämsystem

Solceller på taket i textilsektorn

Läs framgångshistoria

Beskrivning

Mer information om monteringssystemet för korrugerade tak och sandwichtak

Vid montering på tak med vågformad eternit eller sandwichpaneler ska solcellsanläggningen fästas direkt i reglar i takkonstruktionen. Använd skruvstiftset HP för träreglar eller skruvstiftset SP för stålreglar. Tack vare den centrerade anslutningen av C-skenor mot skruvstiftet överförs lasten mitt på stiftet - och utsätts inte för ytterligare skjuvbelastning. C-skenan monteras alltid enligt samma princip. Ett klassiskt skruvförband med självlåsande mutter ger en snabb, stark, pålitlig och hållbar infästning, oavsett om du monterar med enkelskena eller korsande skena. Utrymmet inuti skenan fungerar samtidigt som kabelkanal och rymmer både kabel och kontakt. Eftersom skruvstiftet ansluts i skenans botten kan höjden justeras och anläggningen höjdjusteras. Så uppnås en homogen modulyta även på ojämna tak.

Alla änd- och mellanfästen är redan förmonterade och finns även i eloxerat svart utförande. Stående eller liggande? Enkelskena eller korsskena? Med tillförlitlig infästningsteknik monteras modulerna snabbt och säkert på C-skenorna. Ändfästen ser till att modulytan är i nivå med C-skenorna för ennärmast osynlig underkonstruktion – och en visuellt perfekt anläggning.
