Falsat plåttak | Klämsystem

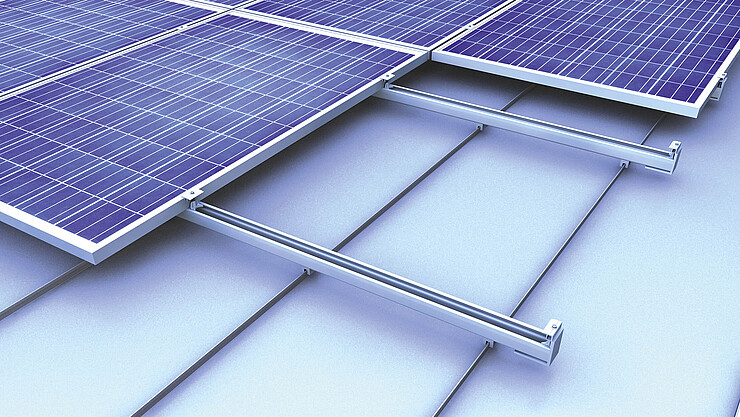

Klämsystem med en skena och vertikala moduler

Mycket god bakventilation
Modulklämmor med spärrfunktion för säker fasthållning av skenan
Systemövergripande komponenter
Klämmor för stående- och rundfalsade tak

Dina fördelar

Få komponenter, komplett förmontering

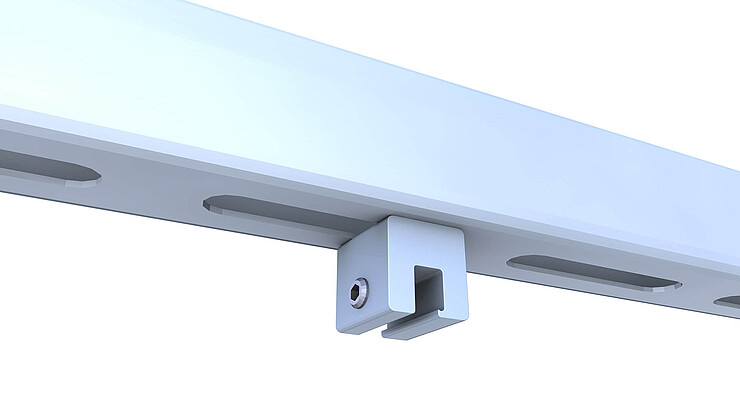

Centrerad lastfördelning

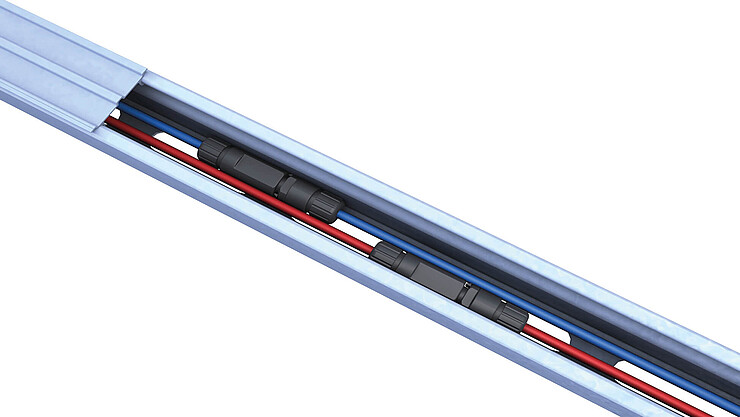

C-skenan fungerar samtidigt som kabelkanal

Snabb montering uppifrån med lättåtkomliga komponenter

Komponenter

Komponenter

Klicka på + symbolerna för att se komponenterna i detta montagesystem.

Mellanklämma blank/svart

För montering av moduler i monteringsområdena i mitten

enkel att montera tack vare låsfunktion
litet utrymmesbehov

egenskaper

Monteringstyp:
klämsystem

Modulmontering:
stående och liggande, anslutning av enkellager eller korsskena (beroende på taktyp)

Kompatibla profilskenor/system:
C-skena/C-N-skena, korta skenor, platt tak III

Modulramens höjd:
30–42 mm/43–52 mm

Mått:
11,4 mm x 52 mm

Finns i svart:
ja

Artikelnummer:
03-001345/03-001346/03-000285/03-000286

Ändklämma blank/svart

För montering av moduler på monteringskanter.

enkel att montera tack vare låsfunktion
litet utrymmesbehov
jämnt avslut med skenan möjligt

egenskaper

Monteringstyp:
klämsystem

Modulmontering:
stående och liggande, anslutning av enkellager eller korsskena

Kompatibla profilskenor:
C-skena/C-N-skena, korta skenor, platt tak III

Modulramens höjd:
30–42 mm/43–52 mm

Mått:
14 mm x 52 mm

Finns i svart:
ja

Artikelnummer:
03-001237/03-001236/03-000287/03-000288

Glidskydd

För moduler som monterats stående med klämsystem

monteringshjälp för placering av modulerna
extra säkring av moduler

egenskaper

Monteringstyp:
klämsystem

Modulmontering:
stående

Kompatibelt med:
C-skena/C-N-skena/N-skena modulstöd grönt tak

Modulramens hål:
M8, M6, utan hål

Mått:
25 mm

Artikelnummer:
03-000006/03-000007

C-skena 38-1,6

Används som modulstödskena, korsskena eller kabelkanal

fungerar även som kabelkanal

egenskaper

Skentyp:
kan användas som modulstödskena, korsskena eller kabelkanal

Lastkapacitet:
medel

Kompatibla takfästen:
takkrok toppmonterad, skruvstift, fogklämmor

Kompatibla modulfästen:
modulklämmor, iläggsskenor

Mått:
52x38 mm/1,6 mm skena nedtill

Längder:
2,20 m/5,40 m

Finns i svart:
ja

Artikelnummer:
03-001362;03-001364;03-001365

C-skena 47-2

Används som modulstödskena, korsskena eller kabelkanal

fungerar även som kabelkanal
kan beträdas under monteringen
stort utskjutande stöd möjligt

egenskaper

Skentyp:
kan användas som modulstödskena, korsskena eller kabelkanal

Lastkapacitet:
hög

Kompatibla takfästen:
takkrok toppmonterad, skruvstift, fogklämmor

Kompatibla modulfästen:
modulklämmor, iläggsskenor

Mått:
52x47 mm/2 mm skena nedtill

Längder:
2,20 m/2,40 m/4,30 m/5,40 m

Finns i svart:
ja

Artikelnummer:
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370

Skenförbindningssats

Skenförbindning för förlängning av C-skenor

säker anslutning av två C-skenor
tillgänglig som flytande lagerkonstruktion

egenskaper

Lastkapacitet:
hög

Kompatibelt med:
C-skena 38, 47, 71, 95

Mått:
52x40 mm/hålavstånd 50 mm

Längd:
325 mm

Varianter:
flytande lager

Skenförbindningssats C47 S

Skenförbindning för förlängning av C-skenor

säker anslutning av två C-skenor
intern koppling för maximal monteringsfrihet

egenskaper

Lastkapacitet:
hög

Kompatibelt med:
C-skena 47-2

Mått:
30 mm

Längd:
200 mm

Varianter:
-

Artikelnummer:
03-000925

Täcklock C-skena C47

Snabb, stark och permanent pålitlig koppling

snygg skenfinish
UV- och vädertålig

egenskaper

Monteringstyp:
klämsystem

Monteringsverktyg:
behövs ej

Kompatibelt med:
C-skena 47

Mått:
57x63x80 mm

Varianter:
Täcklock C38 sw

Artikelnummer:
03-001522

Täcklock C38

Snabb, stark och permanent pålitlig koppling

snygg skenfinish
UV- och vädertålig

egenskaper

Monteringstyp:
klämsystem

Monteringsverktyg:
behövs ej

Kompatibelt med:
C-skena 38

Varianter:
C47 sw

Mått:
57x54x80 mm

Artikelnummer:
03-001523

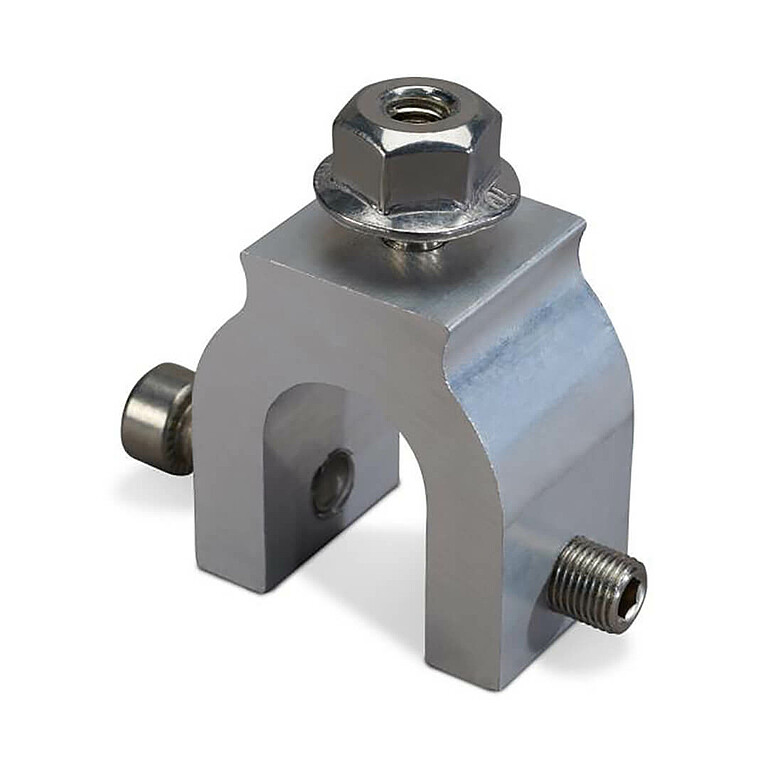

Klämsats rund fals M8

För montering av C-skenor på tak med rund fals

central lastfördelning
helt förmonterad

egenskaper

Typ av fogar:
rund fals

Lastkapacitet:
hög

Kompatibla profilskenor:
C-skena som horisontell skena

Mått:
30x36 mm

Mellanrum öppning:
24 mm

Varianter:
-

Artikelnummer:
03-001069;03-000220

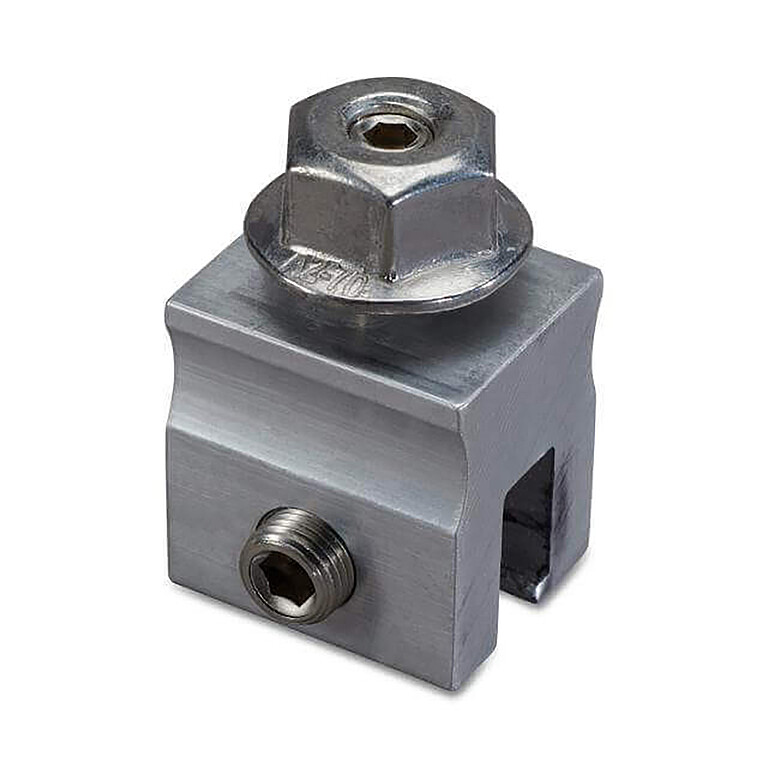

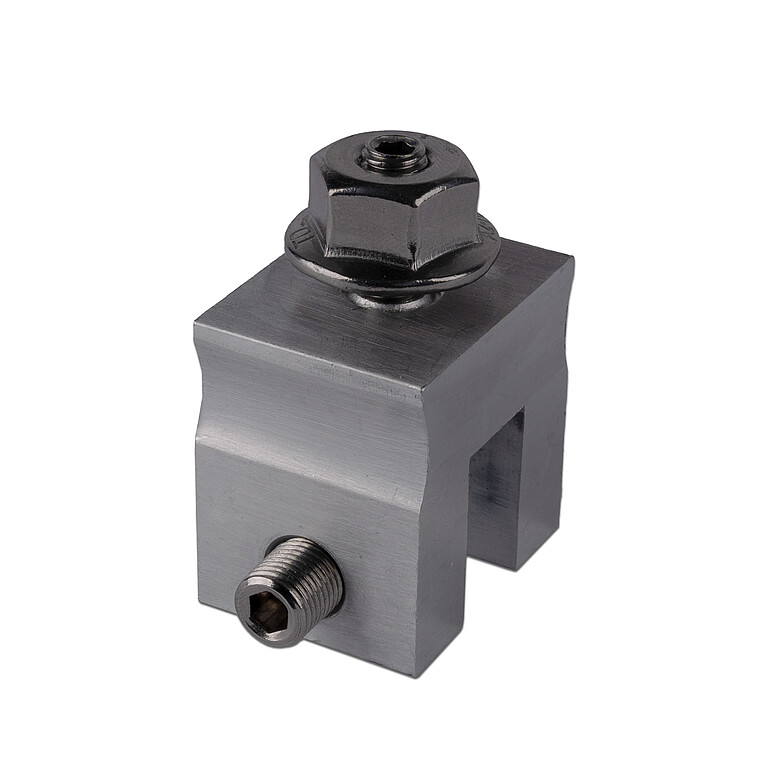

Klämsats stående fals M8

För montering av C-skenor på tak med stående fals

central lastfördelning
helt förmonterad

egenskaper

Typ av fogar:
stående fals

Lastkapacitet:
hög

Kompatibla profilskenor:
C-skena som vertikal skena

Mått:
30x17 mm

Mellanrum öppning:
7,4 mm

Varianter:
kopparsats med VA-sadel

Artikelnummer:
03-000219;03-000369

Tillbehör

Mer information om monteringssystemet för falsade plåttak

Har du ett tak med stående fals, rundad fals eller ett profilerat plåttak som Zambelli RibRoof eller Domico GBS? Med vårt beprövade fästsystem från novotegra installeras din solcellsanläggning mycket tillförlitligt, stabilt och säkert på alla falsade plåttak. Med takfalsinfästningstekniken placeras vårt montagesystem direkt på takfalsen, varvid lasten leds centrerat till falsen. Vårt fästsystem för falsade plåttak kan även användas för koppartak med stående fals. Det ger en tillverkningskvalitet och hållbara, korrosionsbeständiga komponenter – perfekt anpassade
efter behoven i just din solcellsanläggning.

Vårt fästsystem installeras snabbt och enkelt på det falsade plåttaket. Det består av tre huvudkomponenter: C-skenor, falsfästen och modulfästen. Modulerna monteras stående. Modulfästen finns i tre olika storlekar i färgerna blank aluminium och svart. De monteras enkelt och bekvämt uppifrån. Skenorna kan vid behov förlängas med hjälp av expansionsskarvar. Vårt fästsystem för falsade plåttak ger bra ventilation bakom modulerna och ser elegant ut – med diskreta monteringskomponenter och homogena modulytor.
