Systemdetaljer

PV Montagesystem auf Flachdach in Ost-West-Ausrichtung novotegra

Platt tak | öst-västsystem III « the shortcut »

Modulbaserat klämsystem med paneler som monteras liggande

Snabb och enkel installation tack vare att många delar är förmonterade och att ett klicksystem utan verktyg används
Smidig logistik och optimal hantering tack vare att komponenterna är korta
Vindtunneltestad aerodynamik

Dina fördelar

Takytan utnyttjas maximalt och elproduktionen är jämnt fördelad

Platsen utnyttjas effektivt tack vare att modulerna lutar 10° och monteras liggande

Korsanslutningar i panelfältens kanter ger hög stabilitet

Passar breda paneler

Komponenter

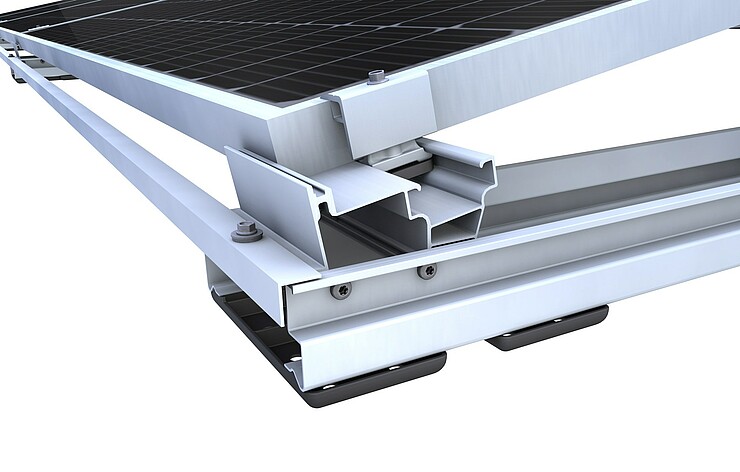

Montagesystem Flachdach III im Querschnitt

Komponenter

Klicka på + symbolerna för att se komponenterna i detta montagesystem.

Mellanklämma blank/svart

För montering av moduler i monteringsområdena i mitten

enkel att montera tack vare låsfunktion
litet utrymmesbehov

egenskaper

Monteringstyp:
klämsystem

Modulmontering:
stående och liggande, anslutning av enkellager eller korsskena (beroende på taktyp)

Kompatibla profilskenor/system:
C-skena/C-N-skena, korta skenor, platt tak III

Modulramens höjd:
30–42 mm/43–52 mm

Mått:
11,4 mm x 52 mm

Finns i svart:
ja

Artikelnummer:
03-001345/03-001346/03-000285/03-000286

Ändklämma blank/svart

För montering av moduler på monteringskanter.

enkel att montera tack vare låsfunktion
litet utrymmesbehov
jämnt avslut med skenan möjligt

egenskaper

Monteringstyp:
klämsystem

Modulmontering:
stående och liggande, anslutning av enkellager eller korsskena

Kompatibla profilskenor:
C-skena/C-N-skena, korta skenor, platt tak III

Modulramens höjd:
30–42 mm/43–52 mm

Mått:
14 mm x 52 mm

Finns i svart:
ja

Artikelnummer:
03-001237/03-001236/03-000287/03-000288

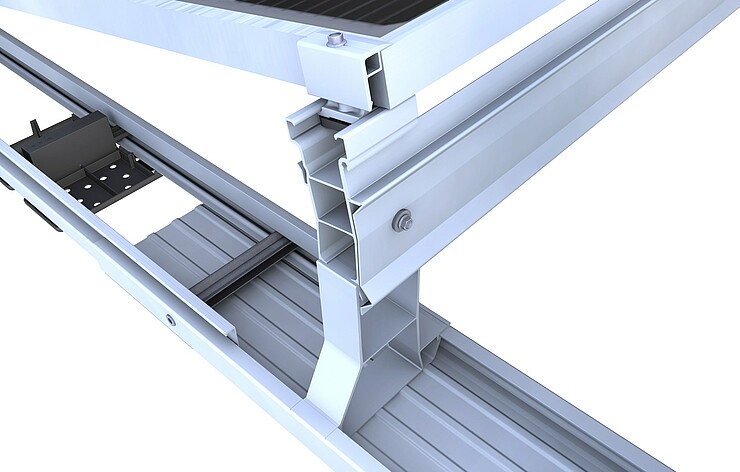

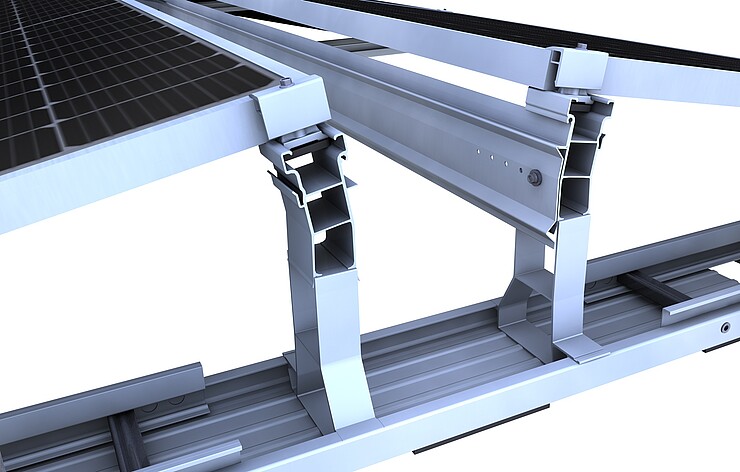

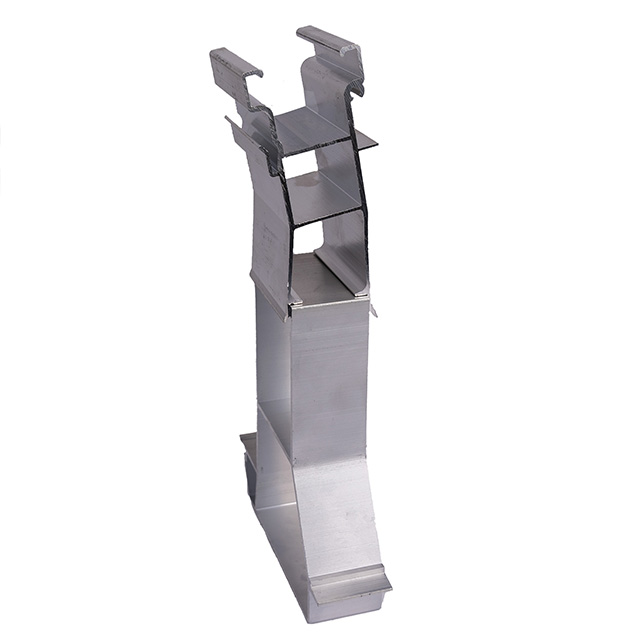

Modulstöd 10°

För plattakssystem III öst-väst

snäpps fast i grundelementet utan verktyg
med inbyggd hållare för kabelkanal och monteringssats optimerare FR

egenskaper

Monteringstyp:
Klämsystem

Modulmontering:
Liggande

Kompatibelt med:
Plattakssystem III öst-väst

Tillämpning:
bakre modulstöd

Mått:
270 x 60 mm

Artikelnummer:
03-001539

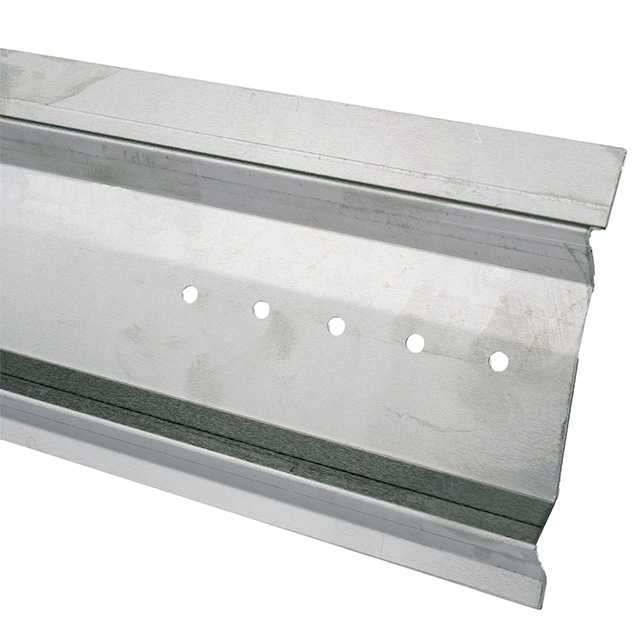

Tvärstång

För plattakssystem III öst-väst

lastöverföring mellan modulerna
ballastreducering med modulfältskoppling

egenskaper

Monteringstyp:
Klämsystem

Modulmontering:
Liggande

Kompatibelt med:
Plattakssystem III öst-väst

Tillämpning:
lastöverföring och kryssförstärkning i monteringskanterna

Mått:
120 x 25 mm

Längder:
2,00 m; 2,40 m

Artikelnummer:
03-001649;03-001679

Dragband | Platt tak III

För lastöverföring, fäst på modulstödsatser till enkellagersystem öst-väst på platt tak

lastöverföring mellan moduler
minskad ballast med hjälp av systemkoppling

egenskaper

Monteringstyp:
klämsystem

Modulmontering:
liggande

Kompatibelt med:
platt tak öst-väst enkellager, platt tak III öst-väst

Tillämpning:
kryssförstärkning av systemet

Mått:
20x20x1,5 mm

Längder platt tak III:
2,00 m, 2,40 m

Grundelement ö/v 690 mm

För plattakssystem III öst-väst

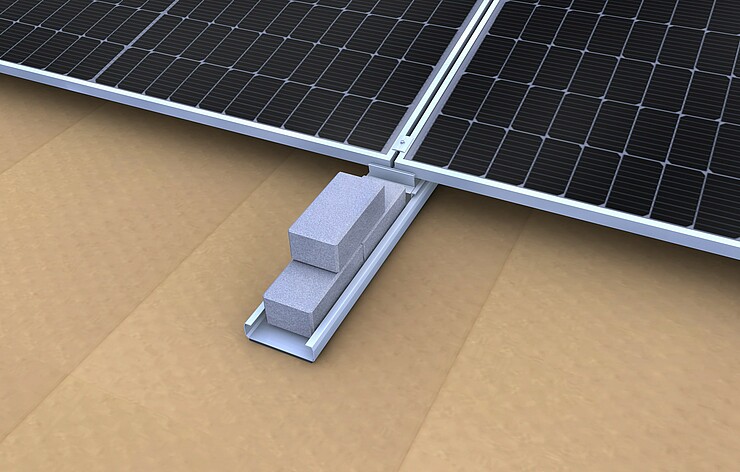

breda och kontinuerliga grundskenor för optimal lastfördelning och lågt yttryck

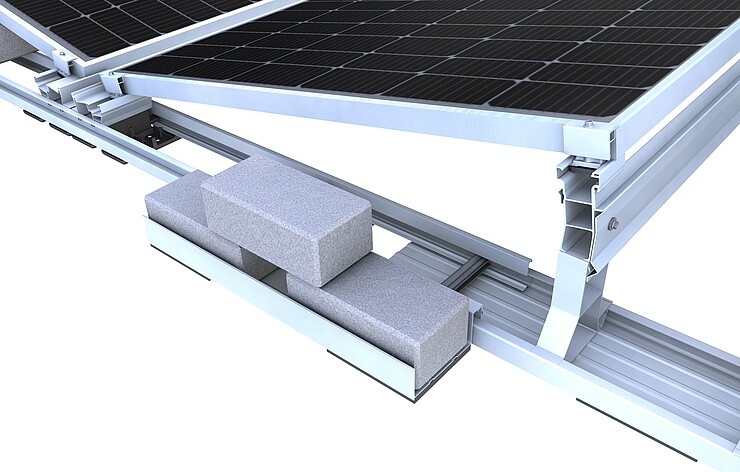

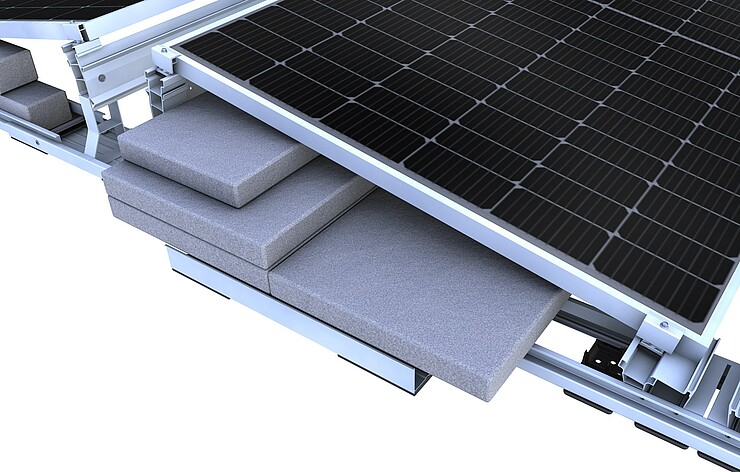

mycket utrymme för ballast, ballasttråg tillgängligt som tillval

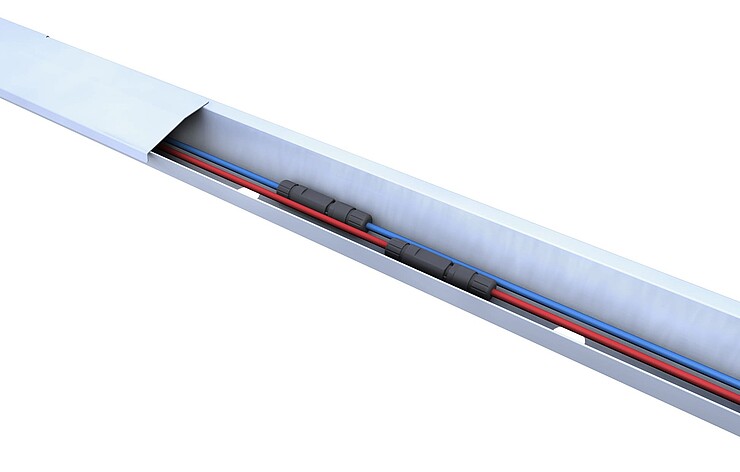

lock vid användning som kabelkanal

egenskaper

Taktyp:
Platt tak

Material:
Aluminium/A2SS/PE

Kompatibelt med:
Plattakssystem III öst-väst

Tillämpning:
för klickmontering av modulstöd och anslutning av koppling och kantavslutssatser

Mått:
690 x 150 x 40 mm

Kompatibel med följande modulbredder:
995–1 070 mm

Artikelnummer:
03-001536

Grundelement ö/v 840 mm

För plattakssystem III öst-väst

Helt förmonterat
modulstöden snäpps fast utan verktyg
koppling och kantavslutssatser monteras utan verktyg

egenskaper

Taktyp:
Platt tak

Material:
Aluminium/A2SS/PE

Kompatibelt med:
Plattakssystem III öst-väst

Tillämpning:
för klickmontering av modulstöd och anslutning av koppling och kantavslutssatser

Mått:
840 x 150 x 40 mm

Kompatibel med följande modulbredder
1 071–1 145 mm

Artikelnummer:
03-001537

Kopplingssats ö/v 1 940 mm

För plattakssystem III öst-väst

Helt förmonterad med inbyggda fötter
montering utan verktyg

egenskaper

Taktyp:
Platt tak

Material:
Aluminium/A2SS/PP

Kompatibelt med:
Plattakssystem III öst-väst

Tillämpning:
koppling av två grundelement öst-väst, främre modulstöd i monteringsområdena i mitten.

Mått:
1 940 x 147 x 101 mm

Artikelnummer:
03-001533

Kantavslutssats 970 mm

För plattakssystem III öst-väst

Helt förmonterad med inbyggd fot
Montering utan verktyg

egenskaper

Taktyp:
Platt tak

Material:
Aluminium/A2SS/PP

Kompatibelt med:
Plattakssystem III öst-väst

Tillämpning:
främre modulstöd och avslut för modulfältskanter

Mått:
970 x 147 x 101 mm

Artikelnummer:
03-001532

Tillbehör

Flytande lager-sats modulstöd 13° 150-30

Specialhylsa NV8 med fäste

Nedladdningar

Datablad

Datablad | Plattak III | Öst-Väst System SV

Monteringsanvisningar

Montageanvisning | Platt tak III SV

Referenser

Våra referenser för platta tak

Rubiera, Italien

System för platta tak med öst-västlig orientering

Stödjer Tetra Pak mot målet "nollutsläpp"

Läs framgångshistoria

Prag, Tjeckien

System för platta tak med öst-västlig orientering

PV på taket i svindlande höjder

Läs framgångshistoria

Bivio di Capanelle, Italien

Platt tak med sydlig orientering

Stödjer Mercedes-Benz Italias mål för minskning av CO2

Läs framgångshistoria

Alblasserdam, Nederländerna

System med platt tak med öst-västlig orientering

7.000 kWp pv-anläggning på lagerbyggnad

Läs framgångshistoria

Beskrivning

Mer information om öst-västsystem III « the shortcut »

Vårt installationssystem för platta tak III kännetecknas av snabb och enkel installation. Tack vare en hög grad av prefabricering av systemkomponenterna och det praktiskt taget verktygsfria klicksystemet reduceras installationstiden enormt. De korta och behändiga komponenterna gör det enkelt för montören att hantera komponenterna på taket. Dessutom minskar logistiken på grund av det lilla utrymmesbehovet eftersom de korta systemkomponenterna även kan transporteras i små fordon. Enskilda bearbetningssteg, som t.ex. sågning, är därför inte längre nödvändiga.

snabb och enkel montering
Prefabricerade och korta systemkomponenter med verktygsfritt klicksystem
låg logistisk ansträngning tack vare få och kompakta delar
Modulens lutning är 10
horisontell montering
fastspänning på den korta ramens sida
användbar upp till 5° taklutning
kan planeras och användas oberoende av plats
aerodynamik testad i vindtunnel (180°)
kan användas på folie- och bitumentak samt på grustak

Video

Monteringsvideo

Så enkelt monterar du vårt system.

Utgiven

Modulutgåvor

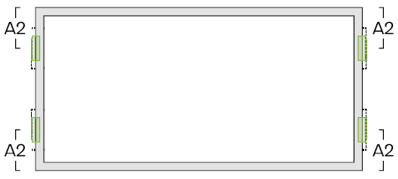

Tillverkare	Modulserie	Platt tak II / Platt tak III		Platt tak II med 3. grundskena		Iläggssystem porträtt		Iläggssystem horisontellt		Iläggssystem stående med stödskena		Status
Tillverkare	Modulserie	Sug	Tryck	Sug	Tryck	Sug	Tryck	Sug	Tryck	Sug	Tryck	Status

De angivna värdena (i Pascal (Pa)) representerar den tillåtna belastningen. Säkerhetsfaktorn 1,5 som ska beaktas enligt IEC 61215 är redan inkluderad. Vi har sammanställt de listade uppgifterna åt dig efter bästa kunskap och samvete från individuella godkännanden eller installationsanvisningar från tillverkarna. Vi tar inget ansvar för överföringsfel eller ändringar av värdena med kort varsel.
