Systemdetaljer

System med platt tak III Långsida

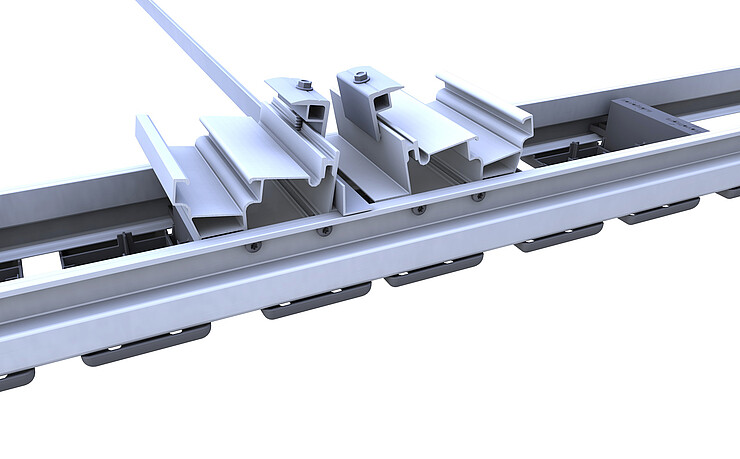

Klämsystem på modulernas långa ramsida för maximala belastningar

Maximalt utnyttjande av takytan och jämnt fördelad elproduktion
Effektivt utnyttjande av utrymmet tack vare 10° modullutning och liggande installation
Korsanslutningar vid modulfältets kanter för hög stabilitet

Skicka förfrågan

Dina förmåner

Dina fördelar

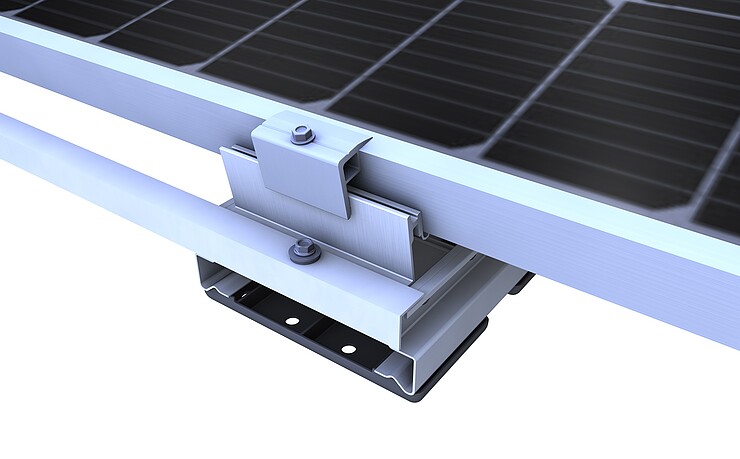

Klämma modulen i det optimala området på den långa ramsidan för maximal vind- och snöbelastning, särskilt med stora moduler

Låg logistisk ansträngning och optimal hantering tack vare korta komponenter

Enkel och snabb installation tack vare hög grad av prefabricering och verktygsfritt klicksystem

Aerodynamik testad i vindtunnel

Komponenter

Komponenter

Klicka på + ikonerna för att se komponenterna i detta monteringssystem.

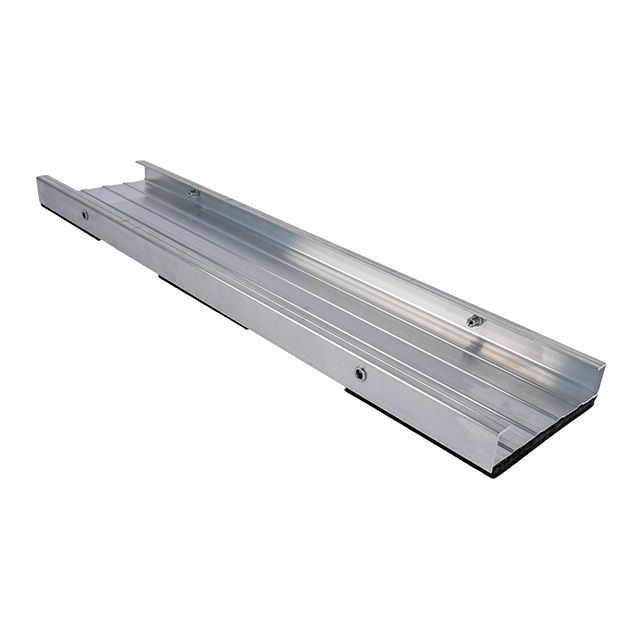

Grundelement ö/v 690 mm

För plattakssystem III öst-väst

breda och kontinuerliga grundskenor för optimal lastfördelning och lågt yttryck
mycket utrymme för ballast, ballasttråg tillgängligt som tillval
lock vid användning som kabelkanal

egenskaper

Taktyp:
Platt tak

Material:
Aluminium/A2SS/PE

Kompatibelt med:
Plattakssystem III öst-väst

Tillämpning:
för klickmontering av modulstöd och anslutning av koppling och kantavslutssatser

Mått:
690 x 150 x 40 mm

Kompatibel med följande modulbredder:
995–1 070 mm

Artikelnummer:
03-001536

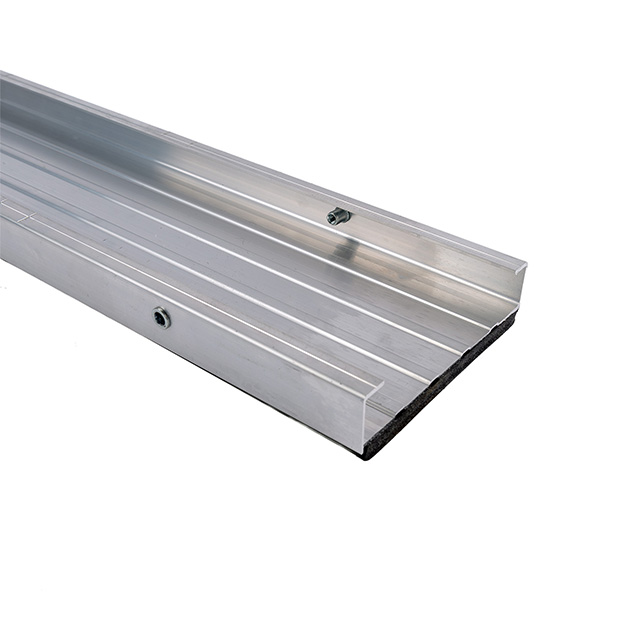

Grundelement ö/v 840 mm

För plattakssystem III öst-väst

Helt förmonterat
modulstöden snäpps fast utan verktyg
koppling och kantavslutssatser monteras utan verktyg

egenskaper

Taktyp:
Platt tak

Material:
Aluminium/A2SS/PE

Kompatibelt med:
Plattakssystem III öst-väst

Tillämpning:
för klickmontering av modulstöd och anslutning av koppling och kantavslutssatser

Mått:
840 x 150 x 40 mm

Kompatibel med följande modulbredder
1 071–1 145 mm

Artikelnummer:
03-001537

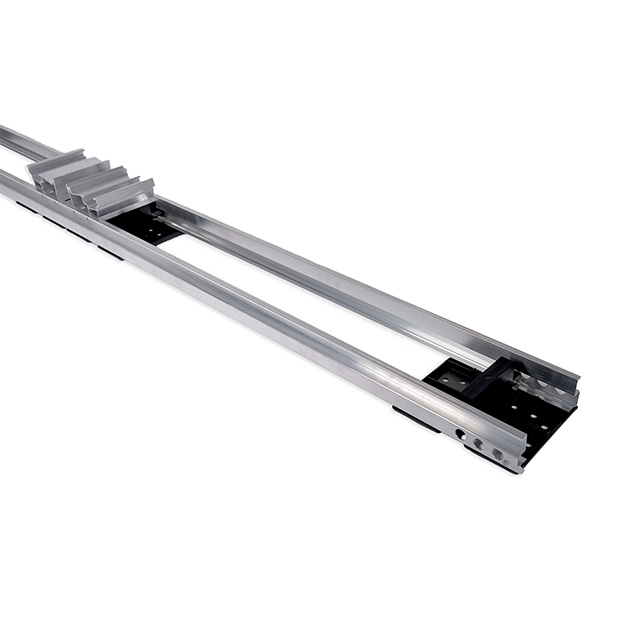

Kopplingssats ö/v 1 940 mm

För plattakssystem III öst-väst

Helt förmonterad med inbyggda fötter
montering utan verktyg

egenskaper

Taktyp:
Platt tak

Material:
Aluminium/A2SS/PP

Kompatibelt med:
Plattakssystem III öst-väst

Tillämpning:
koppling av två grundelement öst-väst, främre modulstöd i monteringsområdena i mitten.

Mått:
1 940 x 147 x 101 mm

Artikelnummer:
03-001533

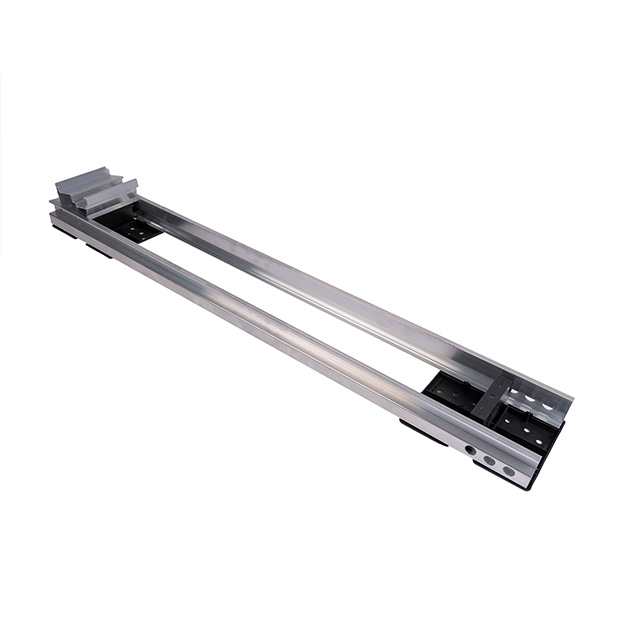

Kantavslutssats 970 mm

För plattakssystem III öst-väst

Helt förmonterad med inbyggd fot
Montering utan verktyg

egenskaper

Taktyp:
Platt tak

Material:
Aluminium/A2SS/PP

Kompatibelt med:
Plattakssystem III öst-väst

Tillämpning:
främre modulstöd och avslut för modulfältskanter

Mått:
970 x 147 x 101 mm

Artikelnummer:
03-001532

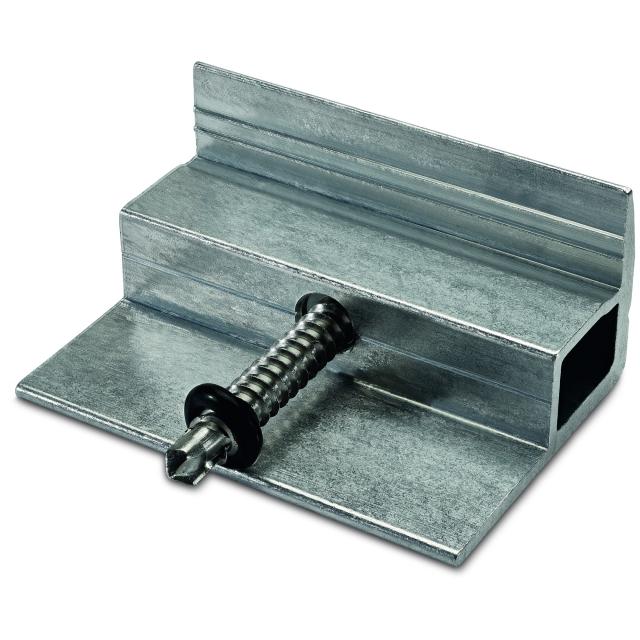

Ändklämma platt tak

Ändklämma för system för platta tak II, för fastsättning av moduler på ramens långsida

skruv med spiralborr för enkel montering
helt förmonterat
tredje grundskena

egenskaper

Monteringstyp:
klämsystem

Modulmontering:
liggande

Kompatibelt med:
platt taksystem II öst-väst och söder

Tillämpning:
infästning på ramens långsida (ändklämma)

Modulramens höjd:
28–33 mm, 34–42 mm, 43–52 mm

Mått:
14x52 mm

Artikelnummer:
03-000396;03-000397

Dragband | Platt tak III

För lastöverföring, fäst på modulstödsatser till enkellagersystem öst-väst på platt tak

lastöverföring mellan moduler
minskad ballast med hjälp av systemkoppling

egenskaper

Monteringstyp:
klämsystem

Modulmontering:
liggande

Kompatibelt med:
platt tak öst-väst enkellager, platt tak III öst-väst

Tillämpning:
kryssförstärkning av systemet

Mått:
20x20x1,5 mm

Längder platt tak III:
2,00 m, 2,40 m

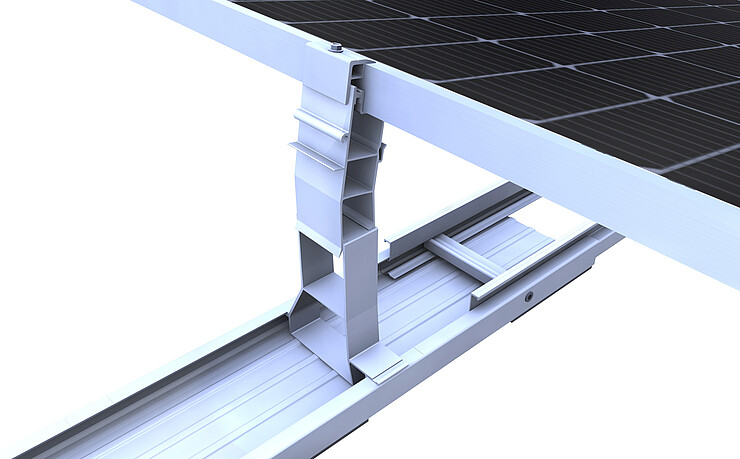

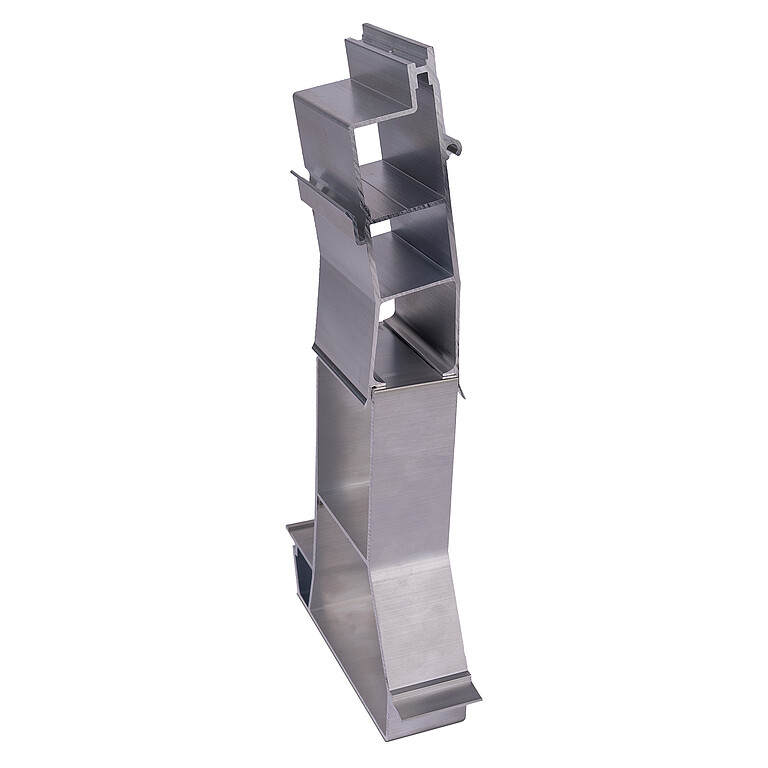

Modulstöd 10° Långsida

För platt tak III Långsida

verktygslös klickmontering i baselementet
med integrerad hållare för kabelkanal och monteringsoptimerare FR

egenskaper

Typ av montering:
Fastspänningssystem

Modulmontering:
Landskap

Kompatibel med:
Platt tak III Långsida

Applikationsområde:
Stöd för bakre modul

Mått:
289 x 60 mm

Artikel nr:
03-001550

Nedladdningar

Datablad

Datablad | Platt tak III | Langsida SV

Monteringsanvisningar

Montageanvisning | Platt tak III | Laang sida SV

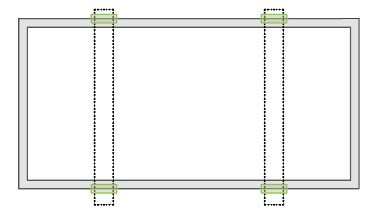

Rekommendation för modul

Modulrekommendation Platt tak III (Långsida)

Tillverkare: Jinko Solar, Meyer Burger, REC Solar, Solyco, Trina Solar

Värdena för vind- och snölast (Pa) finns i modultillverkarens installationsanvisningar. Belastningsvärdena måste kontrolleras individuellt för varje modultyp. Modulerna fästs på ramens kortsida med hjälp av fyra modulklämmor. Detta är ett punktmontage utan genomgående skenor i underkonstruktionen.
