Systemdetaljer

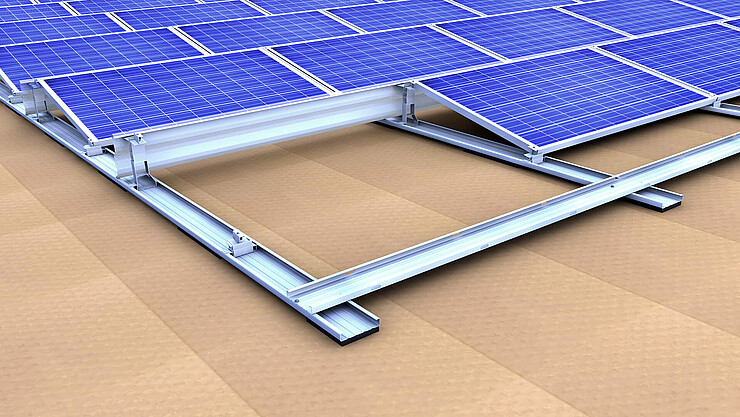

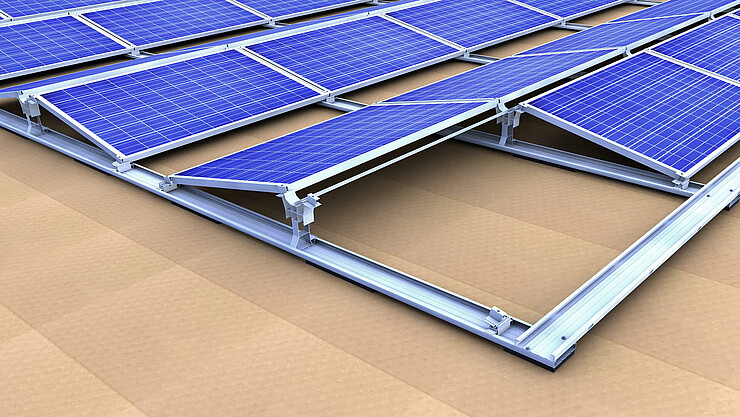

Flat roof system II « the allrounder »
Our flexible solution for east-west or south direction
- Optimum elevation angle 13° for good efficieny and self-cleaning
- Cross connections at module field edges for high stability
- High flexibility thanks to individually selectable row distance
- Connected module fields up 34 m length possible
Dina fördelar
Komponenter
Komponenter öst-västvänt
Komponenter öst-västvänt
Klicka på + symbolerna för att se komponenterna i detta montagesystem.

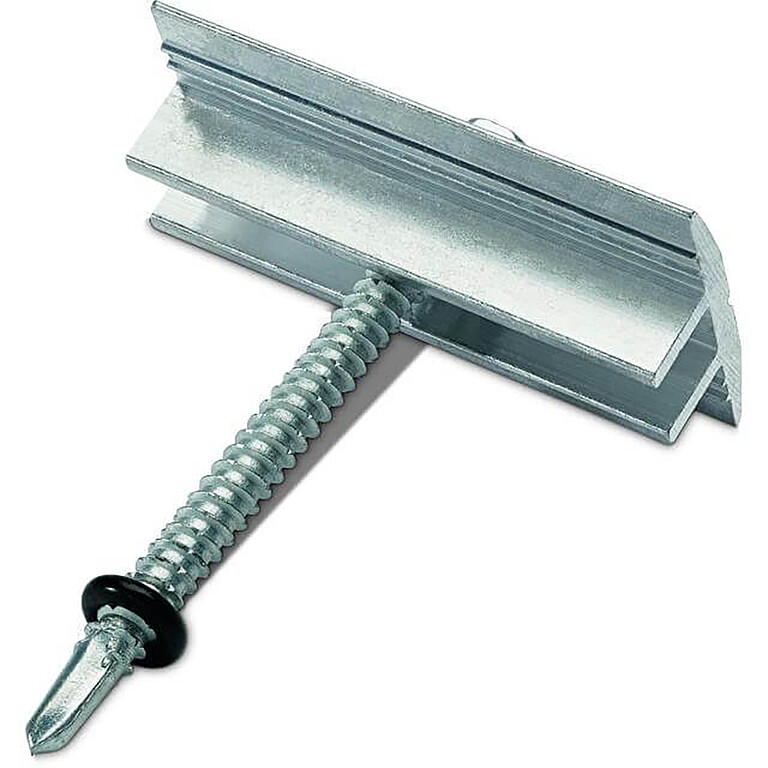

Mellanklämma platt tak
Mellanklämma för platt tak system II, för fastsättning av moduler på ramens kortsida
- skruv med spiralborr för enkel montering
- helt förmonterat
egenskaper
Monteringstyp:
klämsystem
klämsystem
Modulmontering:
liggande
liggande
Kompatibelt med:
platt taksystem II öst-väst och söder
platt taksystem II öst-väst och söder
Tillämpning:
infästning på ramens kortsida (mellanklämma)
infästning på ramens kortsida (mellanklämma)
Modulramens höjd:
28–42 mm, 43–52 mm
28–42 mm, 43–52 mm
Mått:
11,4x52 mm
11,4x52 mm

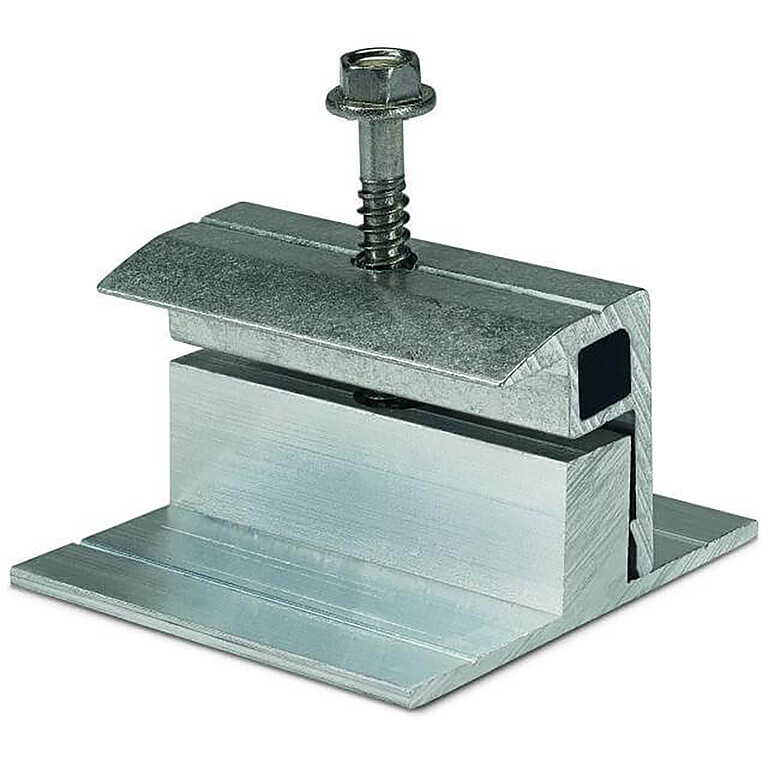

Ändklämma platt tak (kortsida)
För modulmontering på den korta ramens sida för system med platta tak II
- skruv med spiralborr för enkel montering
- helt förmonterat
egenskaper
Monteringstyp:
klämsystem
klämsystem
Modulmontering:
liggande
liggande
Kompatibelt med:
cplatt taksystem II öst-väst och söder
cplatt taksystem II öst-väst och söder
Tillämpning:
infästning på ramens kortsida (ändklämma)
infästning på ramens kortsida (ändklämma)
Modulramens höjd:
28–33 mm, 34–42 mm, 43–52 mm
28–33 mm, 34–42 mm, 43–52 mm
Mått:
14x52 mm
14x52 mm
Artikelnummer:
03-000309;03-000311
03-000309;03-000311
Ändklämma platt tak
Ändklämma för system för platta tak II, för fastsättning av moduler på ramens långsida
- skruv med spiralborr för enkel montering
- helt förmonterat
- tredje grundskena
![[Translate to SV:]](/fileadmin/01_Mounting_Systems/05-Flat-Roof/03-Flachdach_III/Long_side/03-000396_03-000396_novotegra_Modulbef-SetE34-42_01.jpg)
egenskaper
Monteringstyp:
klämsystem
klämsystem
Modulmontering:
liggande
liggande
Kompatibelt med:
platt taksystem II öst-väst och söder
platt taksystem II öst-väst och söder
Tillämpning:
infästning på ramens långsida (ändklämma)
infästning på ramens långsida (ändklämma)
Modulramens höjd:
28–33 mm, 34–42 mm, 43–52 mm
28–33 mm, 34–42 mm, 43–52 mm
Mått:
14x52 mm
14x52 mm
Artikelnummer:
03-000396;03-000397
03-000396;03-000397

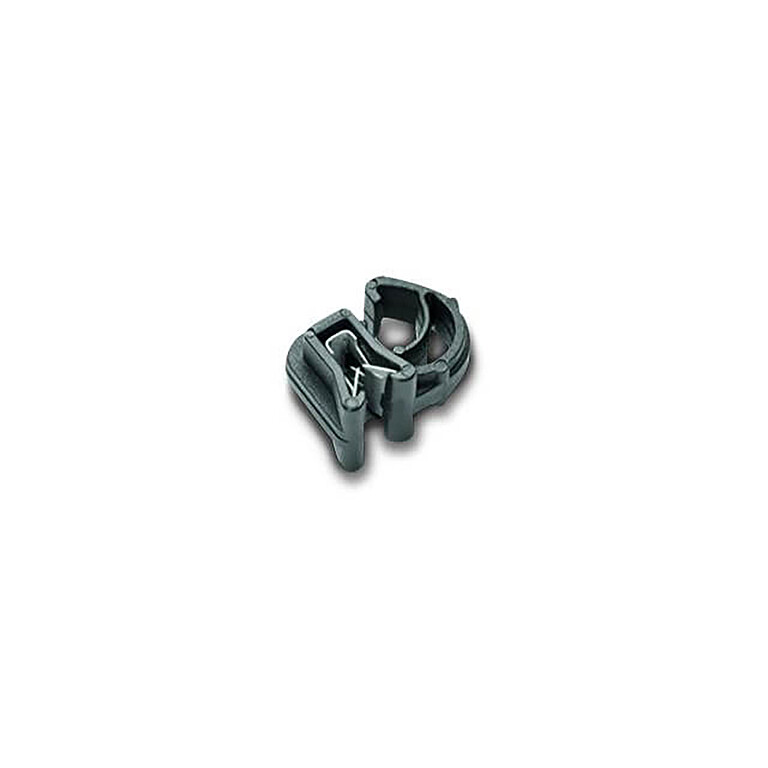

Kabelklämma
För säkring av moduler och strängkablar
- matchar våra monteringssystemkomponenter
- som tillval med clipsfunktion
- finns i varierande längder och designer
egenskaper
Monteringstyp:
klämsystem, iläggssystem
klämsystem, iläggssystem
Modulmontering:
stående och liggande
stående och liggande
Kompatibelt med:
alla novotegra-lösningar för lutande och platta tak
alla novotegra-lösningar för lutande och platta tak
Modulramens höjd:
alla
alla
Längder:
140 mm/200 mm/280 mm/360 mm
140 mm/200 mm/280 mm/360 mm
Varianter:
clips för profilfläns 1–3 mm/clips för profilfläns 3–6 mm
clips för profilfläns 1–3 mm/clips för profilfläns 3–6 mm

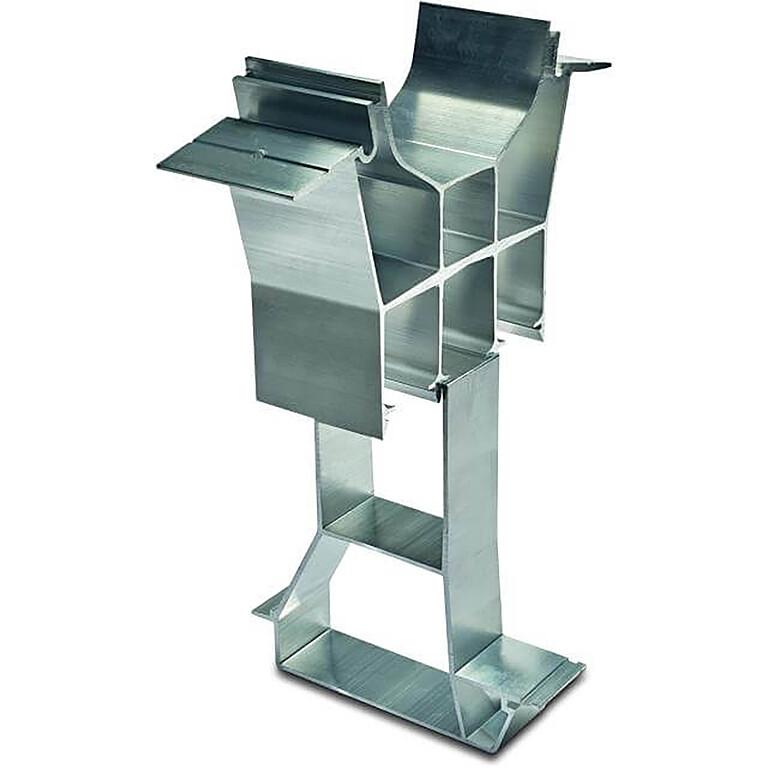

Modulstöd öst-väst enkelt
Bakre modulstöd, för att klicka i grundskenan och ansluta dragbandet
- snabb klickmontering utan extra skruvande
- förborrat monteringshål för enkel positionering
- konstruerat som en takrygg för lätta laster
egenskaper
Monteringstyp:
klämsystem
klämsystem
Modulmontering:
liggande
liggande
Kompatibelt med:
platt taksystem II öst-väst
platt taksystem II öst-väst
Tillämpning:
bakre modulstöd
bakre modulstöd
Mått:
255x60x125 mm
255x60x125 mm
Artikelnummer:
03-001324
03-001324

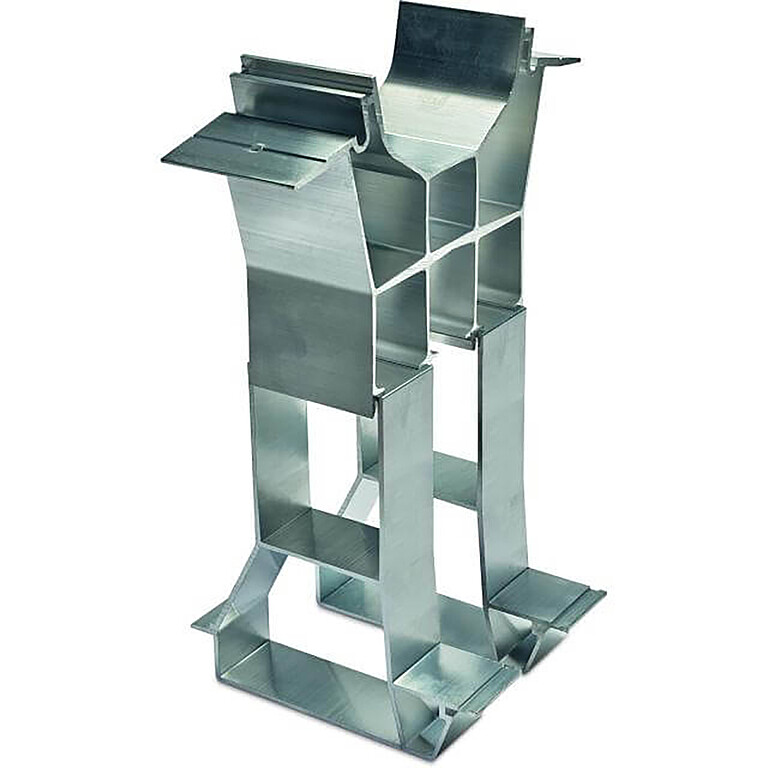

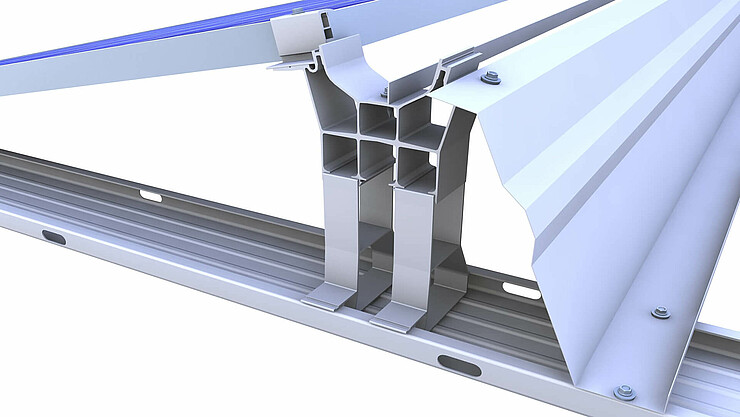

Modulstöd öst-väst dubbelt
Bakre modulstöd, för att klicka i grundskenan och ansluta dragbandet
- snabb klickmontering utan extra skruvande
- förborrat monteringshål för enkel positionering
- konstruerat som två takryggar för tung last
egenskaper
Monteringstyp:
klämsystem
klämsystem
Modulmontering:
liggande
liggande
Kompatibelt med:
platt taksystem II öst-väst
platt taksystem II öst-väst
Tillämpning:
bakre modulstöd
bakre modulstöd
Mått:
255x60x125 mm
255x60x125 mm
Artikelnummer:
03-001325
03-001325

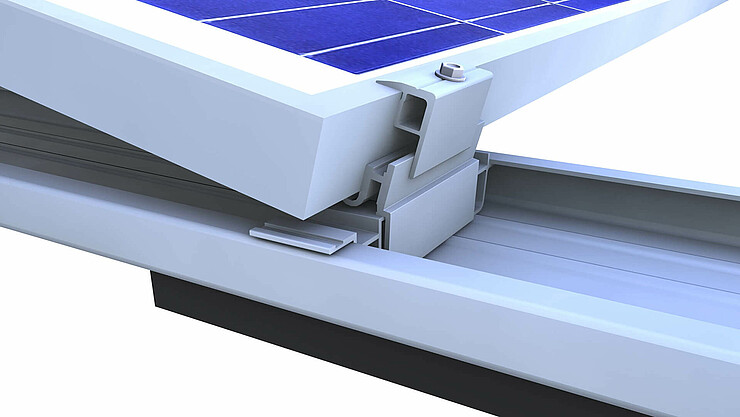

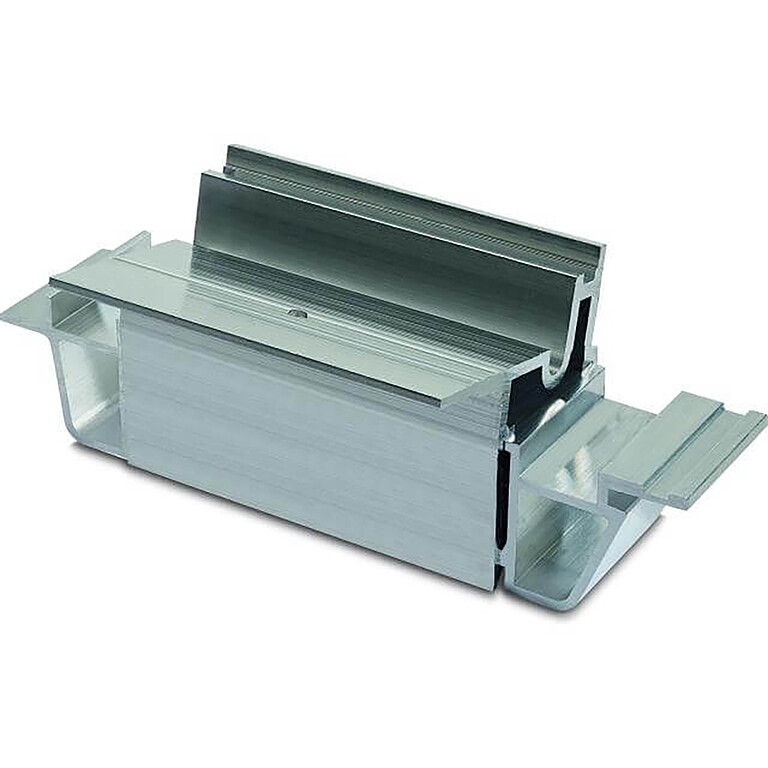

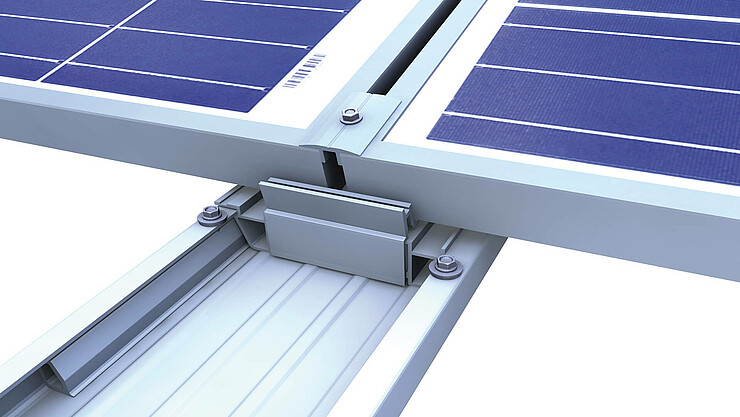

Grundfot
Frontmodulstöd för system med platta tak II
- snabb klickmontering utan extra skruvande
- förborrat monteringshål för enkel positionering
egenskaper
Monteringstyp:
klämsystem
klämsystem
Modulmontering:
liggande
liggande
Kompatibelt med:
platt taksystem I öst-väst och platt taksystem II söder
platt taksystem I öst-väst och platt taksystem II söder
Tillämpning:
främre modulstöd
främre modulstöd
Mått:
80x37x53 mm
80x37x53 mm
Artikelnummer:
03-000343
03-000343
Dragband | Platt tak II
För lastöverföring, fäst på det platta takets modulstöd för öst-västliga system
- lastöverföring mellan moduler
- minskad ballast med hjälp av systemkoppling
egenskaper
Monteringstyp:
klämsystem
klämsystem
Modulmontering:
liggande
liggande
Kompatibelt med:
platt taksystem II öst-väst
platt taksystem II öst-väst
Tillämpning:
kryssförstärkning av systemet
kryssförstärkning av systemet
Mått:
20x20x1,5 mm
20x20x1,5 mm
Längder platt tak II:
1,85m, 2,40m, 4,45m, 5,40m
1,85m, 2,40m, 4,45m, 5,40m

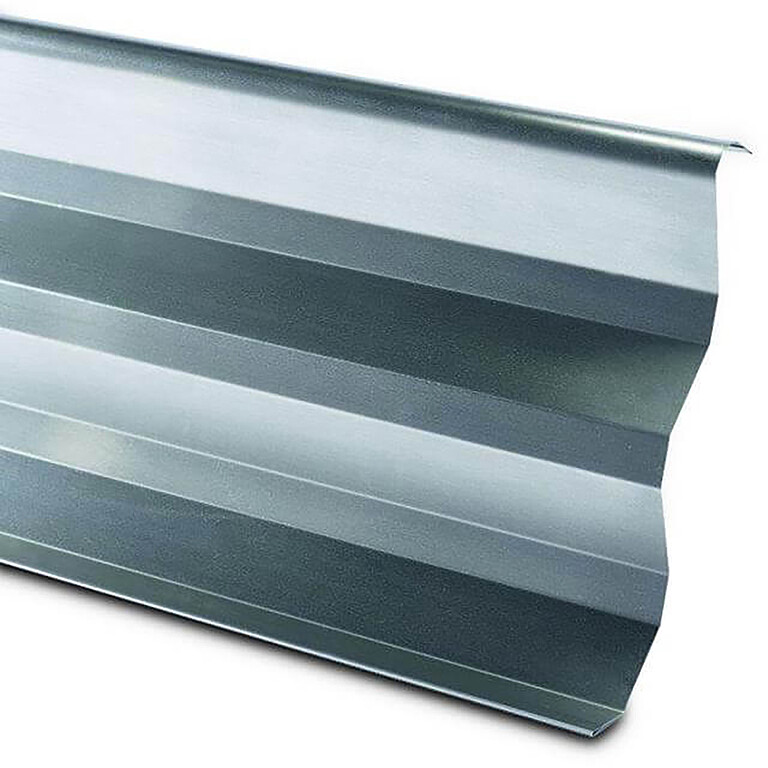

Vinddeflektor
Vindavvisare för platta tak system II för vindavvisning och ballastreducering
- aerodynamisk design och enkel montering
- för korskoppling och omfördelning av lasten
egenskaper
Monteringstyp:
klämsystem
klämsystem
Modulmontering:
liggande
liggande
Kompatibelt med:
System för platta tak II söder
System för platta tak II söder
Tillämpning:
vinddeflektion och kryssförstärkning
vinddeflektion och kryssförstärkning
Mått:
270x70 mm
270x70 mm
Längder:
1,95 m/2,25 m/2,35 m
1,95 m/2,25 m/2,35 m

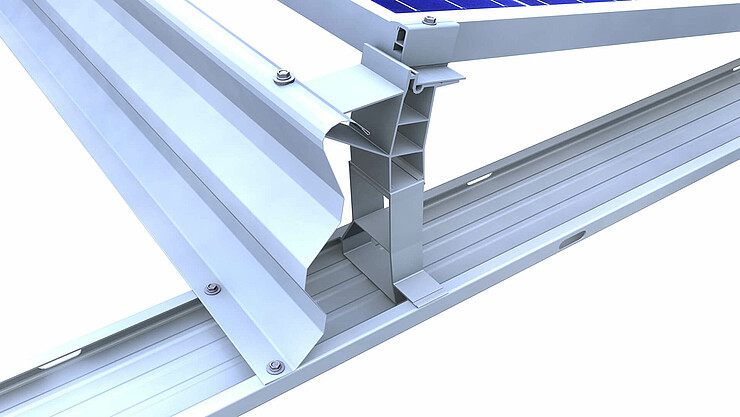

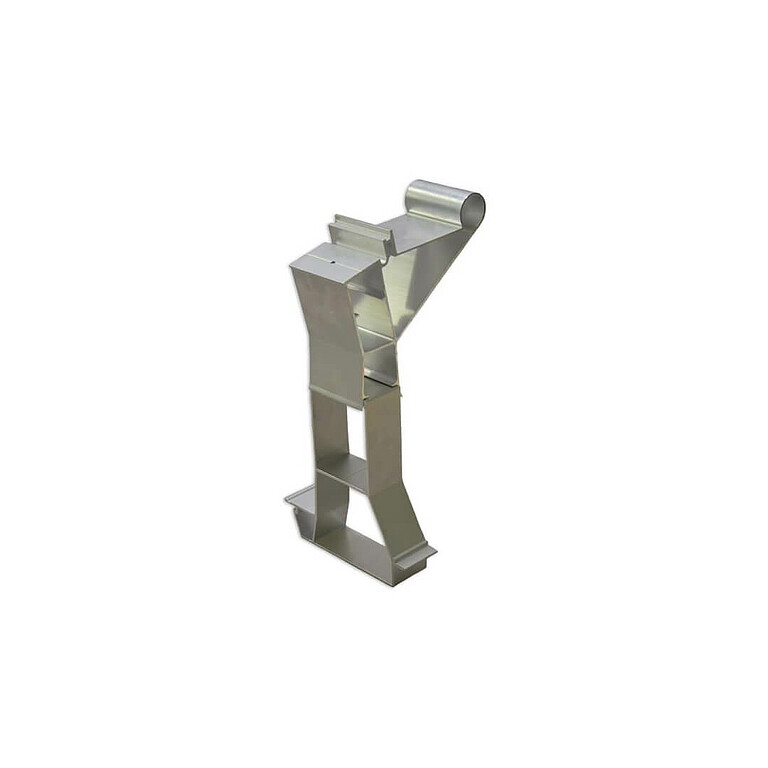

Modulstöd stängt
Bakre modulstöd för stängt enkellagersystem på platt tak, för att klicka i grundskenan och fästa vinddeflektorn på det
- snabb klickmontering utan extra skruvande
- förborrat monteringshål för enkel positionering
- aerodynamisk anslutning av vinddeflektor 13°
egenskaper
Monteringstyp:
klämsystem
klämsystem
Modulmontering:
liggande
liggande
Kompatibelt med:
System för platta tak II söder
System för platta tak II söder
Tillämpning:
bakre modulstöd
bakre modulstöd
Mått:
260x104x60 mm
260x104x60 mm
Artikelnummer:
03-001243
03-001243
Grundskena 150-30
För platta taksystem I och II; utan skyddsskikt
- breda och kontinuerliga grundskenor för optimal lastfördelning och lågt yttryck
- mycket utrymme för ballast, ballasttråg tillgängligt som tillval

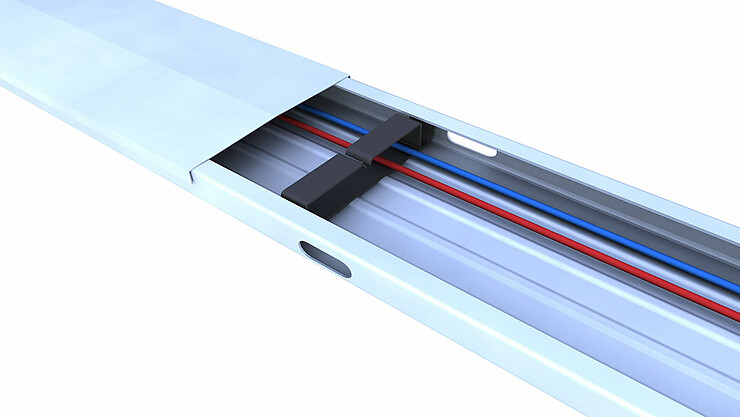

- lock vid användning som kabelkanal
egenskaper
Taktyp:
grustak
grustak
Tätningsband:
inget
inget
Kompatibelt med:
platt taksystem II öst-väst och söderut (platt taksystem I öst-väst och söderut)
platt taksystem II öst-väst och söderut (platt taksystem I öst-väst och söderut)
Tillämpning:
grundskena för grustak eller som kopplingsskena för kryssförstärkning
grundskena för grustak eller som kopplingsskena för kryssförstärkning
Mått:
150x30x120 mm
150x30x120 mm
Längder:
2,20 m/6,00 m
2,20 m/6,00 m
Artikelnummer:
03-001407;03-000087
03-001407;03-000087
Grundskena 150-30 med skyddsskikt 6 mm
För platta tak system I och II; med skyddsskikt
- breda och kontinuerliga grundskenor för optimal lastfördelning och lågt yttryck
- mycket utrymme för ballast, ballasttråg tillgängligt som tillval
- lock vid användning som kabelkanal
egenskaper
Taktyp:
bitumentak, folietak, (grustak)
bitumentak, folietak, (grustak)
Skyddsskikt:
kontinuerligt PE-separeringslager 6 mm
kontinuerligt PE-separeringslager 6 mm
Kompatibelt med:
platt taksystem II öst-väst och söderut (platt taksystem I öst-väst och söderut)
platt taksystem II öst-väst och söderut (platt taksystem I öst-väst och söderut)
Tillämpning:
bitumentak och folietak, med grundskena parallellt med dräneringsriktningen
bitumentak och folietak, med grundskena parallellt med dräneringsriktningen
Mått:
150x36x120 mm
150x36x120 mm
Längder:
2,20 m/6,00 m
2,20 m/6,00 m
Artikelnummer:
03-001408;03-000989
03-001408;03-000989
Grundskenor med korsdränering
För platta tak system I och II; med tvärgående dränering
- breda och kontinuerliga grundskenor för optimal lastfördelning och lågt yttryck
- mycket utrymme för ballast, ballasttråg tillgängligt som tillval
- lock vid användning som kabelkanal
egenskaper
Taktyp:
bitumentak, folietak, (grustak)
bitumentak, folietak, (grustak)
Skyddsskikt:
PE-stoppning 20 mm på 610 mm avstånd
PE-stoppning 20 mm på 610 mm avstånd
Kompatibelt med:
systém plochých střech II východ-západ a jih (systém plochých střech I východ-západ a jih)
systém plochých střech II východ-západ a jih (systém plochých střech I východ-západ a jih)
Tillämpning:
bitumentak och folietak, med grundskena på tvären mot dräneringsriktningen
bitumentak och folietak, med grundskena på tvären mot dräneringsriktningen
Mått:
150x50x120 mm
150x50x120 mm
Längder:
2,20 m/6,00 m
2,20 m/6,00 m
Artikelnummer:
03-001409;03-000879
03-001409;03-000879

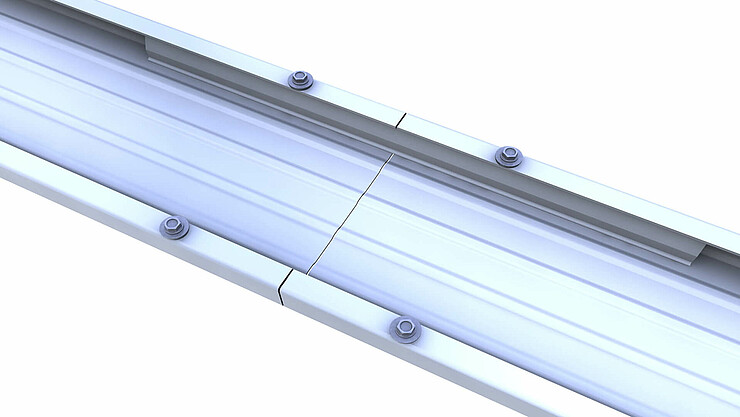

Skenförbindningssats 150-30
Skenförbindning för förlängning av grundskenor
- intern koppling för maximal monteringsfrihet
egenskaper
Lastkapacitet:
hög
hög
Kompatibelt med:
platt taksystem II öst-väst och söderut (platt taksystem I öst-väst och söderut)
platt taksystem II öst-väst och söderut (platt taksystem I öst-väst och söderut)
Tillämpning:
anslutning av grundskena 150-30 med längd upp till max. 17 m
anslutning av grundskena 150-30 med längd upp till max. 17 m
Mått:
16x26 mm
16x26 mm
Längd:
380 mm
380 mm
Artikelnummer:
03-000370
03-000370
Flytande lager grundskena 150-30
För anslutning av två grundskenor
- möjligt att ansluta modulfält upp till 34 m längd
egenskaper
Lastkapacitet:
hög
hög
Kompatibelt med:
platt taksystem II öst-väst och söderut (platt taksystem I öst-väst och söderut)
platt taksystem II öst-väst och söderut (platt taksystem I öst-väst och söderut)
Tillämpning:
anslutning av grundskena 150-30 med längd upp till max. 34 m
anslutning av grundskena 150-30 med längd upp till max. 34 m
Mått:
150x25 mm
150x25 mm
Längd:
380 mm
380 mm
Artikelnummer:
03-000128
03-000128
Position securing
For mechanically securing of modules on the roof.
- Minimizes the risk of damage to the building
- Universally applicable – even outside the module field
- Reduced force transmission thanks to spring-loaded connection
egenskaper
Compatible with:
Flat roof II, Flat roof III "the shortcut", Flat roof III "long side clamping"
Flat roof II, Flat roof III "the shortcut", Flat roof III "long side clamping"
Product number:
03-001807
03-001807
Dimensions:
984 x 25 mm
984 x 25 mm
Application field:
Connecting module fields to anchors with vertical threaded rods in M 10 or M 12
Connecting module fields to anchors with vertical threaded rods in M 10 or M 12
Roof type:
Foil roof, bitumen roof
Foil roof, bitumen roof
Nedladdningar
Rekommendation för modul
Modulrekommendation Platt tak II & III (kortsida)
Tillverkare: AEG Solar, Canadian Solar, Hyundai, JA Solar, Jinko Solar, Meyer Burger, REC Solar, SoliTek, Solyco, Sonnenkraft, SunPower Maxeon, Trina Solar, Voltec
Värdena för vind- och snölast (Pa) finns i modultillverkarens installationsanvisningar. Belastningsvärdena måste kontrolleras individuellt för varje modultyp. Modulerna fästs på ramens kortsida med hjälp av fyra modulklämmor. Detta är ett punktmontage utan genomgående skenor i underkonstruktionen.

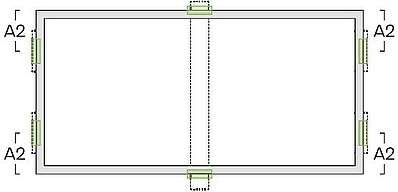

Modulrekommendation Platt tak II (3:e grundskenan)
Tillverkare: Aleo Solar, Canadian Solar, SoLuxTec, Sonnenkraft, Trina Solar
Värdena för vind- och snölast (Pa) finns i modultillverkarens monteringsanvisningar . Modulerna fästs på ramens kortsida med hjälp av fyra modulklämmor. Detta är ett punktmontage utan genomgående skenor i underkonstruktionen.
