Systemdetaljer

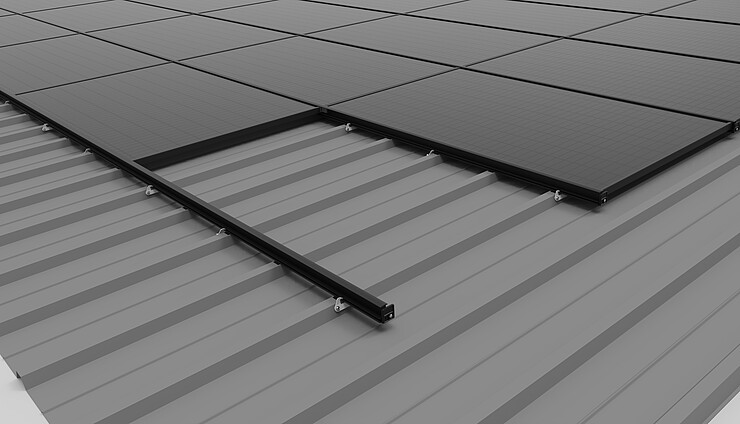

PV Befestigung Trapezblech Einlegesystem mit Trapezklammer

PV module attachment for trapezoidal metal roofs

Trapetsplåttak| Iläggssystem trapetsklämma

Övertygande kvalitet för ditt trapetsplåttak

Mycket få komponenter
Vertikal och horisontell montering är möjligt
Iläggsskenan fästs direkt på trapetsplåten med fästklämmor

Dina fördelar

Kvalitetsutseende och snabb montering tack vare iläggssystemet

Hög hållfasthet tack vare spånfri direktfixering med byggtekniskt godkända tunnplåtskruvar

Flytande och spänningsfri modulläggning

Iläggsskena i eloxerat svart och blank finns i med olika höjder för alla gängse modulhöjder

Komponenter

Komponenter

Klicka på + symbolerna för att se komponenterna i detta montagesystem.

Iläggsskenor

snygg montering
tidseffektiv montering
spänningsfri och flytande modulmontering

egenskaper

Monteringstyp:
iläggssystem

Modulmontering:
stående & liggande, anslutning som korsskena eller specialmontering

Kompatibla profilskenor:
C-skena/C-N-skena/N-skena korta profiler liggande

Modulramens höjd:
30–50 mm

Längder:
5,40 m – alla/2,20 m (35 mm + 40 mm)

Finns i svart:
ja

Artikelnummer:
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375

Ändstopp IR

För snygga avslut på skenändar

snygga avslut på skenändar
färgen matchar iläggsskenan
förhindrar att moduler glider ut

egenskaper

Monteringstyp:
iläggssystem

Monteringsverktyg:
Torx 30

Kompatibelt med:
iläggsskena

Mått:
49x49 mm

Finns i svart:
ja

Artikelnummer:
03-000691/03-000693

Skenförbindningssats IR

För att förlänga iläggsskenor

kopplingen fungerar samtidigt som flytande lagerkonstruktion

egenskaper

Monteringstyp:
iläggssystem

Monteringsverktyg:
Insexnyckel 3 mm

Kompatibelt med:
iläggsskena

Mått:
65x150 mm

Finns i svart:
ja

Artikelnummer:
03-000648/03-000499

Trapetsklämma IR 40 × 126 mm

För montering av iläggsskenor för moduler med eller utan ram på trapetstak

helt förmonterad
sidomontering på den upphöjda listen

egenskaper

Taktyp:
trapetstak av metall

Lastkapacitet:
hög

Kompatibla profilskenor:
iläggsskena

Mått:
126x40 mm

För listhöjder från:
25 mm

Artikelnummer:
03-000459

Tillbehör

EPDM-T-säkring ES

Nedladdningar

Datablad

Datablad | trapetsplåttak | iläggssystem vertikala SV

Monteringsanvisningar

Montageanvisning | profilpla SV

Modulrekommendation

Porträtt av Iläggssystem för modulrekommendation

Tillverkare: AEG Solar, Aleo Solar, Aiko Solar, Canadian Solar, EXE Solar, Meyer Burger, Solyco, Sonnenkraft, SunPower Maxeon, Trina Solar, SOLARWATT

Värdena för vind- och snölaster (Pa) finns i modultillverkarens installationsanvisningar. Belastningsvärdena måste kontrolleras individuellt för varje modultyp. Modulerna fästs i en inskjutningsskena på karmens kortsida.

a = 56 mm
b = 30 - 50 mm
(Ramens höjd)

Landskap för Iläggssystem för modulrekommendation

Tillverkare: AEG Solar, Aleo Solar, Aiko Solar, Canadian Solar, EXE Solar, Meyer Burger, SoLuxTec, Solyco, Sonnenkraft, SunPower Maxeon, SOLARWATT

Värdena för vind- och snölast (Pa) finns i modultillverkarens installationsanvisningar. Belastningsvärdena måste kontrolleras individuellt för varje modultyp. Modulerna fästs med en inskjutningsskena på karmens långsida.

a = 56 mm
b = 30 - 50 mm
(Ramens höjd)

Våra referenser

Våra referenser för trapetsformade plåttak

Nohfelden, Tyskland

Trapetsformat plåttak med stående klämsystem

Minska koldioxidutsläppen i jordbruket

Läs framgångshistoria

Gundelfingen, Tyskland

Trapetsformat metalltak med klämsystem

Solcellstak med industristandard

Läs framgångshistoria

Beskrivning

Mer information om det trapetsformade metalltakmonteringssystemet

Med novotegra iläggningssystem monteras dina solcellsmoduler spänningsfria och flytande – och samtidigt mycket säkert och stabilt. Modulerna i blank aluminium eller svart utförande placeras skonsamt i iläggningsskenor längs med hela ramen. Vårt montagesystem med iläggningsskenor låter dig kombinera skenor och moduler till en helt homogen modulyta. Iläggningssystemet kännetecknas av en genomtänkt konstruktion, enkel och snabb montering, hög tillverkningskvalitet samt hållbara och korrosionsfria komponenter. Iläggningsskenorna fästs direkt på trapetsplåten med hjälp av fästklämmor som ansluts på sidan av profiltoppen. Vårt iläggningssystem för trapetsplåttak kan användas från och med en takplåtstjocklek på 0,4 mm. Det ger god ventilation bakom modulerna och tillåter montering av såväl stående som liggande moduler.

Smart system för takmontering: Iläggningssystemet med hög prefabriceringsgrad underlättar avsevärt monteringen på trapetsplåttak. Vi använder endast normgodkända, spånfria tunnplåtskruvar. Dessa kan skruvas in i trapetsplåten utan att efterlämna metallspån.
