Fasad av metallplåt | Infästningssystem kort profil
Direkt infästning på trapetsformade metallfasader
- materialbesparande infästning till den höga vulsten
- korta profiler tillgängliga i olika höjder

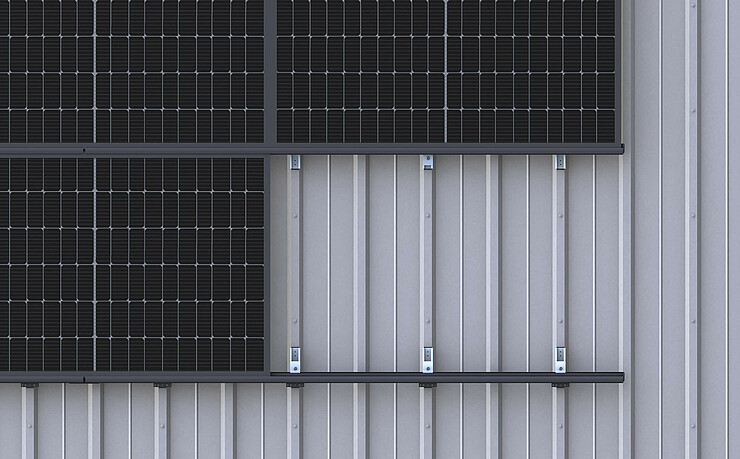

- möjlighet till vertikal och horisontell montering av moduler
- snabb planering i Solar-Planit inkl. statisk verifiering
Komponenter
Komponenter
Klicka på + ikonerna för att se komponenterna i detta monteringssystem.
Fästskruv E11
- höga fästkrafter tack vare chiplös direktmontering
- tunna plåtskruvar godkända av byggmyndighet
egenskaper
tunnplåtsskruv V2A med EPDM-tätning
5,5x25 mm
11 mm
03-000893
Fästskruv E16
- höga fästkrafter tack vare chiplös direktmontering
- tunna plåtskruvar godkända av byggmyndighet
egenskaper
tunnplåtsskruv V2A med EPDM-tätning
6,0x25 mm
16 mm
03-000880
Iläggsskenor
- snygg montering
- tidseffektiv montering
- spänningsfri och flytande modulmontering
egenskaper
iläggssystem
stående & liggande, anslutning som korsskena eller specialmontering
C-skena/C-N-skena/N-skena korta profiler liggande
30–50 mm
5,40 m – alla/2,20 m (35 mm + 40 mm)
ja
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375
Skenförbindningssats IR
- kopplingen fungerar samtidigt som flytande lagerkonstruktion
egenskaper
iläggssystem
Insexnyckel 3 mm
iläggsskena
65x150 mm
ja
03-000648/03-000499
Korskoppling IR på C eller C-N
- säker koppling tack vare kraft- och formstängning
- helt förmonterad
egenskaper
iläggssystem
AF 13 insex
C-skena/C-N-skena/kort profil liggande
50x66 mm
Ändstopp IR
- snygga avslut på skenändar
- färgen matchar iläggsskenan
- förhindrar att moduler glider ut
egenskaper
iläggssystem
Torx 30
iläggsskena
49x49 mm
ja
03-000691/03-000693
Kort profil C71 med EPDM 200 mm
- helt förmonterad med EPDM-tätning och perforeringar
- jämn lastfördelning tack vare 5 runda hål
- utmärkt ventilation bakom modulen med extra utrymme för taktäckningen
egenskaper
kan användas som modulstödskena
liggande
hög
modulklämmor
71x52 mm
200 mm
-
03-001702
Kort profil C47 med EPDM 200 mm
- helt förmonterad med EPDM-tätning och perforeringar
- utmärkt ventilation bakom modulen med extra utrymme för taktäckningen
egenskaper
kan användas som modulstödskena eller korsskena
liggande
hög
modulklämmor, iläggsskenor
47x52 mm
200 mm
-
03-001108
Modulrekommendation för fasadsystem
Tillverkare: Aleo Solar, Bauer Solar (AbZ/DIBt), Canadian Solar, EXE Solar, Meyer Burger, SoliTek (AbZ/DIBt), SoLuxTec, Solyco, SunPower Maxeon
Värdena för vind- och snölast (Pa) finns i modultillverkarens monteringsanvisningar. Belastningsvärdena måste kontrolleras individuellt för varje modultyp. Modulerna fästs på ramens kortsida med hjälp av fyra modulklämmor. Detta är ett punktmontage utan genomgående skenor i underkonstruktionen.
Obs: I Tyskland kräver moduler som används i tak- och fasadinstallationer ett allmänt godkännande från byggnadsmyndigheten (AbZ/DIBt).
