Systemdetails

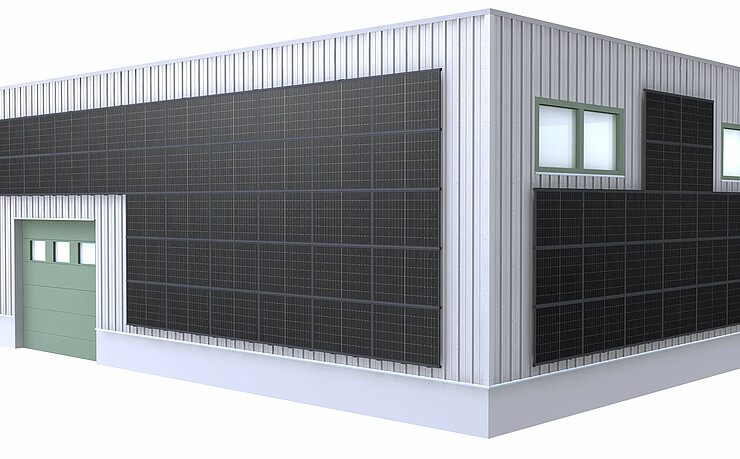

Blech-Fassade | Einlegesystem Kurzprofil
Direktbefestigung an Trapezblech-Fassaden
-
materialsparende Befestigung an der Hochsicke
-
Kurzprofile in unterschiedlichen Höhen verfügbar
-
Modulhochkant- oder Quermontage möglich
-
schnelle Planung in Solar-Planit inkl. statischem Nachweis
Ihre Vorteile
Bauteile
Bauteile
Bauteile
Klicken Sie auf die +Symbole, um die Komponenten dieses Montagesystems zu sehen.
Schraube E11
Zur Befestigung von Kurzprofilen auf Trapezblech
- Hohe Haltekräfte durch spanlose Direktbefestigung
- Bauaufsichtlich zugelassene Dünnblechschrauben
Merkmale
Material:
Dünnblechschraube V2A mit EPDM-Dichtung
Dünnblechschraube V2A mit EPDM-Dichtung
Abmessungen:
5,5x25mm
5,5x25mm
Dichtscheibe:
11mm
11mm
Artikelnummer:
03-000893
03-000893
Schraube E16
Zur Befestigung von Kurzprofilen auf Trapezblech
- Hohe Haltekräfte durch spanlose Direktbefestigung
- Bauaufsichtlich zugelassene Dünnblechschraube
Merkmale
Material:
Dünnblechschraube V2A mit EPDM-Dichtung
Dünnblechschraube V2A mit EPDM-Dichtung
Abmessungen:
6,0x25mm
6,0x25mm
Dichtscheibe:
16mm
16mm
Artikelnummer:
03-000880
03-000880
Einlegeschiene
- Hochwertige Anlagenoptik
- Schnelle Modulmontage
- Modulverlegung schwimmend und spannungsfrei
Merkmale
Befestigungsart:
Einlegesystem
Einlegesystem
Modulmontage:
Hochkant & Quer, im Kreuzverbund oder mit Spezialbefestigung
Hochkant & Quer, im Kreuzverbund oder mit Spezialbefestigung
Kompatible Profilschienen:
C-Schienen/C-N-Schiene/N-Schienen/Kurzprofile Quermontage
C-Schienen/C-N-Schiene/N-Schienen/Kurzprofile Quermontage
Modulrahmenhöhen:
30-50mm
30-50mm
Längen:
5,40m-alle/2,20m (35mm + 40mm)
5,40m-alle/2,20m (35mm + 40mm)
Varianten in schwarz:
Ja
Ja
Artikelnummer:
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375
Schienenverbinder-Set ES
Zur Verlängerung der Einlegeschiene
- Verbinder dient gleichzeitig als Loslager
Merkmale
Befestigungsart:
Einlegesystem
Einlegesystem
Montagewerkzeug:
Stiftschlüssel 3mm
Stiftschlüssel 3mm
Kompatibel mit:
Einlegeschiene
Einlegeschiene
Abmessungen:
65x150mm
65x150mm
Variante in schwarz:
Ja
Ja
Artikelnummer:
03-000648/03-000499
03-000648/03-000499
Kreuzschienenverbinder ES auf C oder C-N
Zur Erstellung eines Kreuzschienenverbandes mit Einlegeschienen
- Sichere Verbindung durch Kraft- und Formschluss
- Komplett vorkonfektioniert
Merkmale
Befestigungsart:
Einlegesystem
Einlegesystem
Montagewerkzeug:
Sechskantantrieb SW 13
Sechskantantrieb SW 13
Kompatible Profilschienen:
C-Schienen/C-N-Schiene/Kurzprofile Quermontage
C-Schienen/C-N-Schiene/Kurzprofile Quermontage
Abmessungen:
50x66mm
50x66mm
Randanschlag ES
Für optisch ansprechenden Schienenabschluss
- Optisch ansprechender Schienenabschluss
- Farblich auf die Einlegeschiene abgestimmt
- Kein Herauswandern der Module möglich
Merkmale
Befestigungsart:
Einlegesystem
Einlegesystem
Montagewerkzeug:
Torx 30
Torx 30
Kompatibel mit:
Einlegeschiene
Einlegeschiene
Abmessungen:
49x49mm
49x49mm
Variante in schwarz:
Ja
Ja
Artikelnummer:
03-000691/03-000693
03-000691/03-000693
Kurzprofil C71 mit EPDM 200mm
Zur Direktbefestigung auf Trapezblechdächern
- komplett vorkonfektioniert mit EPDM und Lochraster
- gleichmäßige Lastverteilung durch 5 Rundlöcher je Kurzprofil
- gute Modulhinterlüftung mit ausreichend Platz zur Dacheindeckung
Merkmale
Schienentyp:
Einsetzbar als Modultrageschiene
Einsetzbar als Modultrageschiene
Modulklemmung:
Quer
Quer
Tragfähigkeit:
Hoch
Hoch
Kompatible Modulbefestigungen:
Modulklemmen, Einlegeschienen
Modulklemmen, Einlegeschienen
Abmessungen:
71x52 mm
71x52 mm
Länge:
200 mm
200 mm
Varianten:
-
-
Artikelnummer:
03-001702
03-001702
Kurzprofil C47 mit EPDM 200mm
Einfachstes Handling und äußerst effiziente Montage
- Komplett vorkonfektioniert mit EPDM und Lochraster
- Gute Modulhinterlüftung mit ausreichend Platz zur Dacheindeckung
Merkmale
Schienentyp:
Einsetzbar als Modultrageschiene oder Kreuzschiene
Einsetzbar als Modultrageschiene oder Kreuzschiene
Modulklemmung:
Quer
Quer
Tragfähigkeit:
Hoch
Hoch
Kompatible Modulbefestigungen:
Modulklemmen, Einlegeschienen
Modulklemmen, Einlegeschienen
Abmessungen:
47x52mm
47x52mm
Länge:
200mm
200mm
Varianten:
-
-
Artikelnummer:
03-001108
03-001108
