Systemdetails

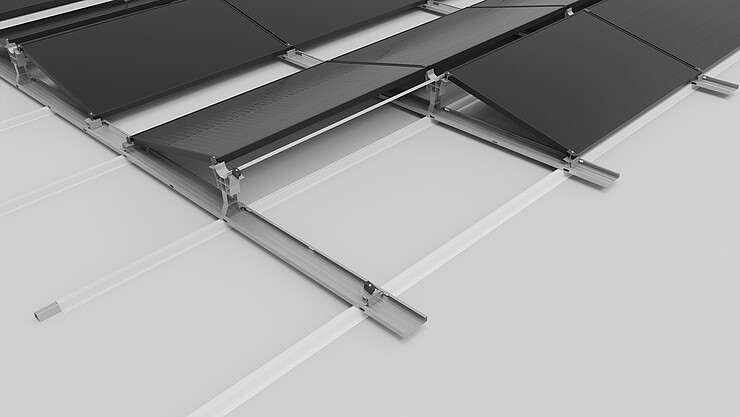

Flachdach-System II einlagig « the allrounder »
Unsere flexible Lösung für Ost-West oder Süd-Ausrichtung
-
Optimaler Modulwinkel 13° für gute Effizienz und Selbstreinigung
-
Querverbindungen am Modulfeldrand für hohe Stabilität
-
Hohe Flexibilität durch individuell wählbaren Reihenabstand
-
Zusammenhängende Modulfelder bis zu 34 m Länge möglich
Varianten
- Kompatibel mit Repapress Absturzsicherung (Schweiz)
- Kompatibel mit INNOTECH Absturzsicherung (Deutschland, Österreich)
Ihre Vorteile
Bauteile
Bauteile für Ost-West System
Bauteile für Ost-West System
Klicken Sie auf die +Symbole, um die Komponenten dieses Montagesystems zu sehen.
Modulbefestiger-Set M
Mittelklemme zur Modulbefestigung an der kurzen Rahmenseite für Flachdachsystem einlagig
- Bohrspitze für einfaches Montieren
- Komplett vorkonfektioniert
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach einlagig Ost-West, Flachdach einlagig Süd
Flachdach einlagig Ost-West, Flachdach einlagig Süd
Anwendung:
Klemmung kurze Rahmenseite (Mittelklemme)
Klemmung kurze Rahmenseite (Mittelklemme)
Modulrahmenhöhen:
28-42mm, 43-52mm
28-42mm, 43-52mm
Abmessungen:
11,4x52mm
11,4x52mm
Modulbefestiger E-K
Zur Modulbefestigung an der kurzen Rahmenseite für Flachdachsystem einlagig
- Bohrspitze für einfaches montieren
- Komplett vorkonfektioniert
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach einlagig Ost-West, Flachdach einlagig Süd
Flachdach einlagig Ost-West, Flachdach einlagig Süd
Anwendung:
Klemmung kurze Rahmenseite (Endklemme)
Klemmung kurze Rahmenseite (Endklemme)
Modulrahmenhöhe:
28-33mm, 34-42mm, 43-52mm
28-33mm, 34-42mm, 43-52mm
Abmessungen:
14x52mm
14x52mm
Modulbefestiger-Set E
Zur Modulbefestigung an der langen Rahmenseite für Flachdachsystem einlagig
- Bohrspitze für einfaches Montieren
- Komplett vorkonfektioniert
- Für 3. Grundschiene
![[Translate to DE:]](/fileadmin/_processed_/4/8/csm_03-000326-moudlbefestiger-e28_fcf6c03bd8.jpg)
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach einlagig Ost-West, Flachdach einlagig Süd
Flachdach einlagig Ost-West, Flachdach einlagig Süd
Anwendung:
Klemmung lange Rahmenseite (Endklemme)
Klemmung lange Rahmenseite (Endklemme)
Modulrahmenhöhe:
28-33mm, 34-42mm, 43-52mm
28-33mm, 34-42mm, 43-52mm
Abmessungen:
14x52mm
14x52mm
Kabelbinder-Clip
Zur Sicherung der Modul- und Strangkabel
- Abgestimmt auf unsere Montagesystem-Bauteile
- Optional mit Clipfunktion
- In verschiedenen Längen und Ausführungen erhältlich
Merkmale
Befestigungsart:
Klemmsystem, Einlegesystem
Klemmsystem, Einlegesystem
Modulmontage:
Hochkant & Quer
Hochkant & Quer
Kompatibel mit:
Allen novotegra Schrägdach- und Flachdach-Lösungen
Allen novotegra Schrägdach- und Flachdach-Lösungen
Modulrahmenhöhen:
Alle
Alle
Längen:
140mm/200mm/280mm/360mm
140mm/200mm/280mm/360mm
Varianten:
Clip an Profilsteg 1-3mm/Clip an Profilsteg 3-6mm
Clip an Profilsteg 1-3mm/Clip an Profilsteg 3-6mm
Stütze Ost-West 1S
Modulauflagerstütze hinten, zum Einklicken in die Grundschiene und zum Anschluss des Zugbandes
- Schnelles Einklicken in die Grundschiene ohne zusätzliches Verschrauben
- Mit Bohrloch für exakte Modulpositionierung
- Ausführung als einhüftige Stütze für geringere Lasten
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach Ost-West einlagig
Flachdach Ost-West einlagig
Anwendung:
Modulauflager hinten
Modulauflager hinten
Abmessungen:
255x60x125mm
255x60x125mm
Artikelnummer:
03-001324
03-001324
Stütze Ost-West 2S
Stützbauteile Aufständerung
- Schnelles Einklicken in die Grundschiene ohne zusätzliches Verschrauben
- Mit Bohrloch für exakte Modulpositionierung
- Ausführung als zweihüftige Stütze für hohe Lasten
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach Ost-West einlagig
Flachdach Ost-West einlagig
Anwendung:
Modulauflager hinten
Modulauflager hinten
Abmessungen:
255x60x125mm
255x60x125mm
Artikelnummer:
03-001325
03-001325
Basisfuß
Vorderes Modulauflager für Flachdachsystem einlagig
- Schnelles Einklicken in die Grundschiene ohne zusätzliches Verschrauben
- Mit Bohrloch für exakte Modulpositionierung
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach Ost-West zweilagig, Flachdach Süd einlagig
Flachdach Ost-West zweilagig, Flachdach Süd einlagig
Anwendung:
Modulauflager vorne
Modulauflager vorne
Abmessungen:
80x37x53mm
80x37x53mm
Artikelnummer:
03-000343
03-000343
Zugband | Flachdach II
Zur Lastumlagerung, befestigt auf den Modulstützen-Set Flachdach Ost-West einlagig
- Lastumlagerung zwischen den Modulen
- Ballastreduzierung durch Anlagenkopplung
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Kompatibel mit:
Flachdach Ost-West einlagig, Flachdach II Ost-West
Flachdach Ost-West einlagig, Flachdach II Ost-West
Modulmontage:
Quer
Quer
Anwendung:
Queraussteifung des Systems
Queraussteifung des Systems
Abmessungen:
20x20x1,5 mm
20x20x1,5 mm
Längen Flachdach II
1,85m, 2,40m, 4,45m, 5,40m
1,85m, 2,40m, 4,45m, 5,40m
Windschott
Windschott des Flachdachsystems einlagig zur Windableitung und Ballastreduzierung
- Aerodynamisch und einfach zu montieren
- Lastumlagerung und Queraussteifung des Systems
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach Süd einlagig
Flachdach Süd einlagig
Anwendung:
Windableitung und Queraussteifung
Windableitung und Queraussteifung
Abmessungen:
270x70mm
270x70mm
Längen:
1,95m/2,25m/2,35m
1,95m/2,25m/2,35m
Stütze Süd
Hinteres Modulauflager und Stütze des Windschott für Flachdachsystem einlagig
- Schnelles Einklicken in die Grundschiene ohne zusätzliches Verschrauben
- Mit Bohrloch für exakte Modulpositionierung
- Aerodynamischer Anschluss des Windschott 13°
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach Süd einlagig
Flachdach Süd einlagig
Anwendung:
Modulauflager hinten
Modulauflager hinten
Abmessungen:
260x104x60mm
260x104x60mm
Artikelnummer:
03-001243
03-001243
Grundschiene 150-30
Für Flachdachsystem einlagig und zweilagig; ohne Trennlage
- Breite, durchgehende Grundschienen für optimale Lastumlagerung und geringe Flächenpressung
- Viel Platz für Ballast, optionale Ballastwannen erhältlich
- Mit optionalem Deckel als Kabelkanal verwendbar
Merkmale
Dachart:
Kiesdach
Kiesdach
Beklebung:
Keine
Keine
Kompatibel mit:
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Anwendung:
Grundschiene bei Kiesdach oder als Verbinderschiene zur Queraussteifung
Grundschiene bei Kiesdach oder als Verbinderschiene zur Queraussteifung
Abmessungen:
150x30x120mm
150x30x120mm
Längen:
2,20m/6,00m
2,20m/6,00m
Grundschiene 150-30 Trennlage 6mm
Für Flachdachsystem zweilagig und einlagig; mit Trennlage
- Breite, durchgehende Grundschienen für optimale Lastumlagerung und geringe Flächenpressung
- Viel Platz für Ballast, optionale Ballastwannen erhältlich
- Mit optionalem Deckel als Kabelkanal verwendbar
Merkmale
Dachart:
Bitumendach, Foliendach, (Kiesdach)
Bitumendach, Foliendach, (Kiesdach)
Trennlage:
Durchgehende PE-Trennlage 6mm
Durchgehende PE-Trennlage 6mm
Kompatibel mit:
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Anwendung:
Bitumendach und Foliendach, bei Schienen parallel zur Entwässerungsrichtung
Bitumendach und Foliendach, bei Schienen parallel zur Entwässerungsrichtung
Abmessungen:
150x36x120mm
150x36x120mm
Längen:
2,20m/6,00m
2,20m/6,00m
Grundschiene 150-30 QE
Für Flachdachsystem einlagig und zweilagig; mit Pads zur Querentwässerung
- Breite, durchgehende Grundschienen für optimale Lastumlagerung und geringe Flächenpressung
- Viel Platz für Ballast, optionale Ballastwannen erhältlich
- Mit optionalem Deckel als Kabelkanal verwendbar
![[Translate to DE:]](/fileadmin/_processed_/a/d/csm_03-000879-grundschiene-qe-pads_71c402b205.jpg)
Merkmale
Dachart:
Bitumendach, Foliendach, (Kiesdach)
Bitumendach, Foliendach, (Kiesdach)
Trennlage:
PE-Pads 20mm in 610mm Abstand
PE-Pads 20mm in 610mm Abstand
Kompatibel mit:
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Anwendung:
Bitumendach und Foliendach, bei Schienen quer zur Entwässerungsrichtung
Bitumendach und Foliendach, bei Schienen quer zur Entwässerungsrichtung
Abmessungen:
150x50x120mm
150x50x120mm
Längen:
2,20m/6,00m
2,20m/6,00m
Verbinder Grundschiene 150-30
Zur Verlängerung der Grundschiene
- Innenliegender Verbinder für maximale Montagefreiheit
Merkmale
Tragfähigkeit:
Hoch
Hoch
Kompatibel mit:
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Anwendung:
Verbindung von Grundschienen 150-30 bis max. 17m Länge
Verbindung von Grundschienen 150-30 bis max. 17m Länge
Abmessungen:
16x26mm
16x26mm
Länge:
380mm
380mm
Loslager Grundschiene 150-30
Zur Verlängerung der Grundschiene bei Dehnungsfugen
- Montage von durchgehenden Modulfeldern bis zu 34m Länge
Merkmale
Tragfähigkeit:
Hoch
Hoch
Kompatibel mit:
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Anwendung:
Verbindung von Grundschienen 150-30 bis max. 34m Länge
Verbindung von Grundschienen 150-30 bis max. 34m Länge
Abmessungen:
150x25mm
150x25mm
Länge:
380mm
380mm
Bauteile
Bauteile für Süd-System
Bauteile für Süd-System
Klicken Sie auf die +Symbole, um die Komponenten dieses Montagesystems zu sehen.
Modulbefestiger-Set M
Mittelklemme zur Modulbefestigung an der kurzen Rahmenseite für Flachdachsystem einlagig
- Bohrspitze für einfaches Montieren
- Komplett vorkonfektioniert
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach einlagig Ost-West, Flachdach einlagig Süd
Flachdach einlagig Ost-West, Flachdach einlagig Süd
Anwendung:
Klemmung kurze Rahmenseite (Mittelklemme)
Klemmung kurze Rahmenseite (Mittelklemme)
Modulrahmenhöhen:
28-42mm, 43-52mm
28-42mm, 43-52mm
Abmessungen:
11,4x52mm
11,4x52mm
Modulbefestiger E-K
Zur Modulbefestigung an der kurzen Rahmenseite für Flachdachsystem einlagig
- Bohrspitze für einfaches montieren
- Komplett vorkonfektioniert
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach einlagig Ost-West, Flachdach einlagig Süd
Flachdach einlagig Ost-West, Flachdach einlagig Süd
Anwendung:
Klemmung kurze Rahmenseite (Endklemme)
Klemmung kurze Rahmenseite (Endklemme)
Modulrahmenhöhe:
28-33mm, 34-42mm, 43-52mm
28-33mm, 34-42mm, 43-52mm
Abmessungen:
14x52mm
14x52mm
Modulbefestiger-Set E
Zur Modulbefestigung an der langen Rahmenseite für Flachdachsystem einlagig
- Bohrspitze für einfaches Montieren
- Komplett vorkonfektioniert
- Für 3. Grundschiene
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach einlagig Ost-West, Flachdach einlagig Süd
Flachdach einlagig Ost-West, Flachdach einlagig Süd
Anwendung:
Klemmung lange Rahmenseite (Endklemme)
Klemmung lange Rahmenseite (Endklemme)
Modulrahmenhöhe:
28-33mm, 34-42mm, 43-52mm
28-33mm, 34-42mm, 43-52mm
Abmessungen:
14x52mm
14x52mm
Kabelbinder-Clip
Zur Sicherung der Modul- und Strangkabel
- Abgestimmt auf unsere Montagesystem-Bauteile
- Optional mit Clipfunktion
- In verschiedenen Längen und Ausführungen erhältlich
Merkmale
Befestigungsart:
Klemmsystem, Einlegesystem
Klemmsystem, Einlegesystem
Modulmontage:
Hochkant & Quer
Hochkant & Quer
Kompatibel mit:
Allen novotegra Schrägdach- und Flachdach-Lösungen
Allen novotegra Schrägdach- und Flachdach-Lösungen
Modulrahmenhöhen:
Alle
Alle
Längen:
140mm/200mm/280mm/360mm
140mm/200mm/280mm/360mm
Varianten:
Clip an Profilsteg 1-3mm/Clip an Profilsteg 3-6mm
Clip an Profilsteg 1-3mm/Clip an Profilsteg 3-6mm
Stütze Ost-West 1S
Modulauflagerstütze hinten, zum Einklicken in die Grundschiene und zum Anschluss des Zugbandes
- Schnelles Einklicken in die Grundschiene ohne zusätzliches Verschrauben
- Mit Bohrloch für exakte Modulpositionierung
- Ausführung als einhüftige Stütze für geringere Lasten
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach Ost-West einlagig
Flachdach Ost-West einlagig
Anwendung:
Modulauflager hinten
Modulauflager hinten
Abmessungen:
255x60x125mm
255x60x125mm
Artikelnummer:
03-001324
03-001324
Stütze Ost-West 2S
Stützbauteile Aufständerung
- Schnelles Einklicken in die Grundschiene ohne zusätzliches Verschrauben
- Mit Bohrloch für exakte Modulpositionierung
- Ausführung als zweihüftige Stütze für hohe Lasten
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach Ost-West einlagig
Flachdach Ost-West einlagig
Anwendung:
Modulauflager hinten
Modulauflager hinten
Abmessungen:
255x60x125mm
255x60x125mm
Artikelnummer:
03-001325
03-001325
Basisfuß
Vorderes Modulauflager für Flachdachsystem einlagig
- Schnelles Einklicken in die Grundschiene ohne zusätzliches Verschrauben
- Mit Bohrloch für exakte Modulpositionierung
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach Ost-West zweilagig, Flachdach Süd einlagig
Flachdach Ost-West zweilagig, Flachdach Süd einlagig
Anwendung:
Modulauflager vorne
Modulauflager vorne
Abmessungen:
80x37x53mm
80x37x53mm
Artikelnummer:
03-000343
03-000343
Zugband | Flachdach II
Zur Lastumlagerung, befestigt auf den Modulstützen-Set Flachdach Ost-West einlagig
- Lastumlagerung zwischen den Modulen
- Ballastreduzierung durch Anlagenkopplung
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Kompatibel mit:
Flachdach Ost-West einlagig, Flachdach II Ost-West
Flachdach Ost-West einlagig, Flachdach II Ost-West
Modulmontage:
Quer
Quer
Anwendung:
Queraussteifung des Systems
Queraussteifung des Systems
Abmessungen:
20x20x1,5 mm
20x20x1,5 mm
Längen Flachdach II
1,85m, 2,40m, 4,45m, 5,40m
1,85m, 2,40m, 4,45m, 5,40m
Windschott
Windschott des Flachdachsystems einlagig zur Windableitung und Ballastreduzierung
- Aerodynamisch und einfach zu montieren
- Lastumlagerung und Queraussteifung des Systems
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach Süd einlagig
Flachdach Süd einlagig
Anwendung:
Windableitung und Queraussteifung
Windableitung und Queraussteifung
Abmessungen:
270x70mm
270x70mm
Längen:
1,95m/2,25m/2,35m
1,95m/2,25m/2,35m
Stütze Süd
Hinteres Modulauflager und Stütze des Windschott für Flachdachsystem einlagig
- Schnelles Einklicken in die Grundschiene ohne zusätzliches Verschrauben
- Mit Bohrloch für exakte Modulpositionierung
- Aerodynamischer Anschluss des Windschott 13°
Merkmale
Befestigungsart:
Klemmsystem
Klemmsystem
Modulmontage:
Quer
Quer
Kompatibel mit:
Flachdach Süd einlagig
Flachdach Süd einlagig
Anwendung:
Modulauflager hinten
Modulauflager hinten
Abmessungen:
260x104x60mm
260x104x60mm
Artikelnummer:
03-001243
03-001243
Grundschiene 150-30
Für Flachdachsystem einlagig und zweilagig; ohne Trennlage
- Breite, durchgehende Grundschienen für optimale Lastumlagerung und geringe Flächenpressung
- Viel Platz für Ballast, optionale Ballastwannen erhältlich
- Mit optionalem Deckel als Kabelkanal verwendbar
Merkmale
Dachart:
Kiesdach
Kiesdach
Beklebung:
Keine
Keine
Kompatibel mit:
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Anwendung:
Grundschiene bei Kiesdach oder als Verbinderschiene zur Queraussteifung
Grundschiene bei Kiesdach oder als Verbinderschiene zur Queraussteifung
Abmessungen:
150x30x120mm
150x30x120mm
Längen:
2,20m/6,00m
2,20m/6,00m
Grundschiene 150-30 Trennlage 6mm
Für Flachdachsystem zweilagig und einlagig; mit Trennlage
- Breite, durchgehende Grundschienen für optimale Lastumlagerung und geringe Flächenpressung
- Viel Platz für Ballast, optionale Ballastwannen erhältlich
- Mit optionalem Deckel als Kabelkanal verwendbar
Merkmale
Dachart:
Bitumendach, Foliendach, (Kiesdach)
Bitumendach, Foliendach, (Kiesdach)
Trennlage:
Durchgehende PE-Trennlage 6mm
Durchgehende PE-Trennlage 6mm
Kompatibel mit:
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Anwendung:
Bitumendach und Foliendach, bei Schienen parallel zur Entwässerungsrichtung
Bitumendach und Foliendach, bei Schienen parallel zur Entwässerungsrichtung
Abmessungen:
150x36x120mm
150x36x120mm
Längen:
2,20m/6,00m
2,20m/6,00m
Grundschiene 150-30 QE
Für Flachdachsystem einlagig und zweilagig; mit Pads zur Querentwässerung
- Breite, durchgehende Grundschienen für optimale Lastumlagerung und geringe Flächenpressung
- Viel Platz für Ballast, optionale Ballastwannen erhältlich
- Mit optionalem Deckel als Kabelkanal verwendbar
Merkmale
Dachart:
Bitumendach, Foliendach, (Kiesdach)
Bitumendach, Foliendach, (Kiesdach)
Trennlage:
PE-Pads 20mm in 610mm Abstand
PE-Pads 20mm in 610mm Abstand
Kompatibel mit:
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Anwendung:
Bitumendach und Foliendach, bei Schienen quer zur Entwässerungsrichtung
Bitumendach und Foliendach, bei Schienen quer zur Entwässerungsrichtung
Abmessungen:
150x50x120mm
150x50x120mm
Längen:
2,20m/6,00m
2,20m/6,00m
Verbinder Grundschiene 150-30
Zur Verlängerung der Grundschiene
- Innenliegender Verbinder für maximale Montagefreiheit
Merkmale
Tragfähigkeit:
Hoch
Hoch
Kompatibel mit:
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Anwendung:
Verbindung von Grundschienen 150-30 bis max. 17m Länge
Verbindung von Grundschienen 150-30 bis max. 17m Länge
Abmessungen:
16x26mm
16x26mm
Länge:
380mm
380mm
Loslager Grundschiene 150-30
Zur Verlängerung der Grundschiene bei Dehnungsfugen
- Montage von durchgehenden Modulfeldern bis zu 34m Länge
Merkmale
Tragfähigkeit:
Hoch
Hoch
Kompatibel mit:
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Flachdach Ost-West einlagig, Flachdach Süd einlagig, (Flachdach Ost-West zweilagig, Flachdach Süd zweilagig)
Anwendung:
Verbindung von Grundschienen 150-30 bis max. 34m Länge
Verbindung von Grundschienen 150-30 bis max. 34m Länge
Abmessungen:
150x25mm
150x25mm
Länge:
380mm
380mm
Downloads
Freigaben
Modulfreigaben
| Hersteller | Modulreihe | Flachdach II / Flachdach III | Flachdach II mit 3. Grundschiene | Einlegesystem hochkant | Einlegesystem quer | Einlegesystem hochkant mit Stützschiene | Stand | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sog | Druck | Sog | Druck | Sog | Druck | Sog | Druck | Sog | Druck | |||
Die angegebenen Werte (in Pascal (Pa)) entsprechen der zulässigen Last. Der nach IEC 61215 zu berücksichtigende Sicherheitsfaktor von 1,5 ist bereits eingerechnet. Die aufgeführten Daten haben wir nach bestem Wissen und Gewissen aus individuellen Freigaben bzw. Montageanleitungen der Hersteller für Sie zusammengefasst. Wir übernehmen für Übermittlungsfehler oder kurzfristige Änderungen der Werte keine Haftung
