Détails du système
Toit plat système II « the allrounder »
Nos solutions flexibles pour une orientation est-ouest ou sud
- Angle optimal des modules de 13° pour une bonne efficacité et une fonction auto-nettoyante
- Jonctions croisées sur le bord du champ de modules pour une stabilité élevée
- Flexibilité élevée grâce à un écart entre les rangées pouvant être choisi de manière individuelle
- Possibilité d’avoir des champs de modules d’un seul tenant jusqu’à 34 m de long
Vos avantages
Composants
Composants système est-ouest
Composants système est-ouest
Cliquez sur le symbole + pour voir les composants de ce système de montage.
Pince centrale Toit plat
Pince centrale pour toit plat système II, pour la fixation des modules sur le côté court du cadre
- Vis avec mèche pour faciliter l’assemblage
- Complètement préassemblé
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Assemblage des modules :
Disposition en paysage
Disposition en paysage
Compatible avec :
système de toit plat II est-ouest et sud
système de toit plat II est-ouest et sud
Champ d’application :
Fixation par pinces Côté court du cadre (pince centrale)
Fixation par pinces Côté court du cadre (pince centrale)
Hauteur du cadre de module :
28-42 mm, 43-52 mm
28-42 mm, 43-52 mm
Dimensions :
11,4x52 mm
11,4x52 mm
Pince finale Toit plat (côté court)
Pour le montage des modules sur le côté du cadre court pour le système de toit plat II
- Vis avec mèche pour faciliter l’assemblage
- Complètement préassemblé
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Assemblage des modules :
Disposition en paysage
Disposition en paysage
Compatible avec :
système de toit plat II est-ouest et sud
système de toit plat II est-ouest et sud
Champ d’application :
Fixation par pinces Côté court du cadre (pince finale)
Fixation par pinces Côté court du cadre (pince finale)
Hauteur du cadre de module :
28-33 mm, 34-42 mm, 43-52 mm
28-33 mm, 34-42 mm, 43-52 mm
Dimensions :
14x52 mm
14x52 mm
Référence de l'article:
03-000309;03-000311
03-000309;03-000311
Pince finale Toit plat
Pince d'extrémité pour le système de toit plat II, pour la fixation des modules sur le côté long du cadre
- Vis avec mèche pour faciliter l’assemblage
- Complètement préassemblé
- Troisième bac de base
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Assemblage des modules :
Disposition en paysage
Disposition en paysage
Compatible avec :
système de toit plat II est-ouest et sud
système de toit plat II est-ouest et sud
Champ d’application :
Fixation par pinces Côté long du cadre (pince finale)
Fixation par pinces Côté long du cadre (pince finale)
Hauteur du cadre de module :
28-33 mm, 34-42 mm, 43-52 mm
28-33 mm, 34-42 mm, 43-52 mm
Dimensions :
14x52 mm
14x52 mm
Référence de l'article:
03-000396;03-000397
03-000396;03-000397
Clip de câble
Sécurisation des modules et des faisceaux de câbles
- Adapté aux composants de notre système d’assemblage
- Fonction clip en option
- Disponible in différentes longueurs et conceptions
Caractéristiques
Type d’assemblage :
Système de fixation par pinces, système d’insertion
Système de fixation par pinces, système d’insertion
Assemblage des modules :
Disposition en portrait/Disposition en paysage
Disposition en portrait/Disposition en paysage
Compatible avec :
Toutes les solutions novotegra pour les toits en pente et les toits plats
Toutes les solutions novotegra pour les toits en pente et les toits plats
Hauteur du cadre de module :
Toutes
Toutes
Longueurs :
140 mm/200 mm/280 mm/360 mm
140 mm/200 mm/280 mm/360 mm
Variantes :
Clip pour bride de profilé 1-3 mm/Clip pour bride de profilé 3-6 mm
Clip pour bride de profilé 1-3 mm/Clip pour bride de profilé 3-6 mm

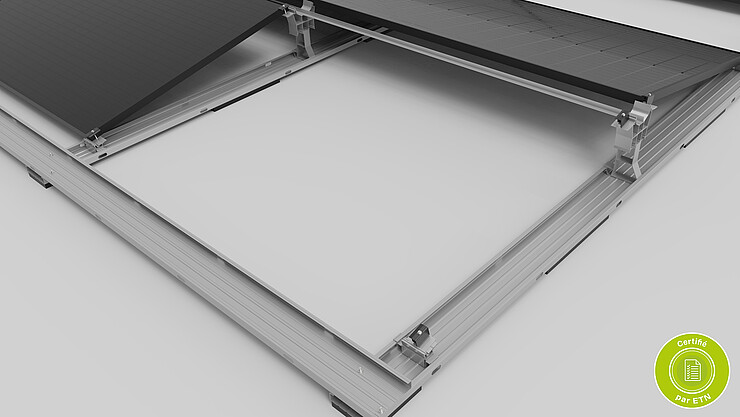

Porte-module Est-Ouest monocouche
Porte-module arrière à clipser dans le bac de base et à connecter dans l’entretoise
- Montage par encliquetage rapide, sans vissage supplémentaire
- Trou de montage prépercé pour un positionnement facile
- Conçu en tant que monoplace pour les charges légères
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Assemblage des modules :
Disposition en paysage
Disposition en paysage
Compatible avec :
système de toit plat II est-ouest
système de toit plat II est-ouest
Champ d’application :
Porte-module arrière
Porte-module arrière
Dimensions :
255x60x125 mm
255x60x125 mm
Référence de l'article:
03-001324
03-001324
Porte-module Est-Ouest bicouche
Porte-module arrière à clipser dans le bac de base et à connecter dans l’entretoise
- Montage par encliquetage rapide, sans vissage supplémentaire
- Trou de montage prépercé pour un positionnement facile
- Conçu en tant que monoplace pour les charges lourdes
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Assemblage des modules :
Disposition en paysage
Disposition en paysage
Compatible avec :
système de toit plat II est-ouest
système de toit plat II est-ouest
Champ d’application :
Porte-module arrière
Porte-module arrière
Dimensions :
255x60x125 mm
255x60x125 mm
Référence de l'article:
03-001325
03-001325
Pied de base
Support de module avant pour système de toit plat II
- Montage par encliquetage rapide, sans vissage supplémentaire
- Trou de montage prépercé pour un positionnement facile
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Assemblage des modules :
Disposition en paysage
Disposition en paysage
Compatible avec :
système de toit plat I est-ouest et système de toit plat II sud
système de toit plat I est-ouest et système de toit plat II sud
Champ d’application :
Porte-module avant
Porte-module avant
Dimensions :
80x37x53 mm
80x37x53 mm
Référence de l'article
03-000343
03-000343
Entretoise | Toit plat II
Pour le transfert de charge, fixé sur les ensembles de supports de modules du toit plat pour le système est-ouest.
- Transfert de charge entre les modules
- Réduction du lest grâce à l’accouplement de système
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Assemblage des modules :
Disposition en paysage
Disposition en paysage
Compatible avec :
système de toit plat II est-ouest
système de toit plat II est-ouest
Champ d’application :
Contreventement transversal du système
Contreventement transversal du système
Dimensions :
20x20x1,5 mm
20x20x1,5 mm
Longueurs de toit plat II :
1,85m, 2,40m, 4,45m, 5,40m
1,85m, 2,40m, 4,45m, 5,40m
Déflecteur de vent
Déflecteur de vent pour toit plat II pour la déflexion du vent et la réduction du lestage
- Conception aérodynamique et installation facile
- Connexion transversale et redistribution des charges
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Assemblage des modules :
Disposition en paysage
Disposition en paysage
Compatible avec :
système de toit plat II sud
système de toit plat II sud
Champ d’application :
Déflexion du vent et contreventement transversal
Déflexion du vent et contreventement transversal
Dimensions :
270x70 mm
270x70 mm
Longueurs :
1,95m/2,25m/2,35m
1,95m/2,25m/2,35m
Porte-module fermé
Support de module arrière du système de toit plat fermé II, à clipser dans l'auge de base et pour y fixer le déflecteur de vent.
- Montage par encliquetage rapide, sans vissage supplémentaire
- Trou de montage prépercé pour un positionnement facile
- Connexion aérodynamique du déflecteur de vent 13°
Caractéristiques
Type d’assemblage :
Système de fixation par pinces
Système de fixation par pinces
Assemblage des modules :
Disposition en paysage
Disposition en paysage
Compatible avec :
système de toit plat II sud
système de toit plat II sud
Champ d’application :
Porte-module arrière
Porte-module arrière
Dimensions :
260x104x60 mm
260x104x60 mm
Référence de l'article:
03-001243
03-001243
Bac de base 150-30
Pour les systèmes de toit plat I et II ; sans couche de protection
- Bacs de base larges et continus pour une redistribution optimale de la charge et une faible pression de surface
- Beaucoup d’espace pour le lest, bac à lest disponible en option
- Couvercle supérieur en cas d’utilisation comme passage de câbles
Caractéristiques
Type de toit :
Toit de gravier
Toit de gravier
Bande d’étanchéité :
Sans
Sans
Compatible avec :
système de toit plat II est-ouest et sud (système de toit plat I est-ouest et sud)
système de toit plat II est-ouest et sud (système de toit plat I est-ouest et sud)
Champ d’application :
Bac de base pour toit de gravier comme rail de connexion pour contreventement transversal
Bac de base pour toit de gravier comme rail de connexion pour contreventement transversal
Dimensions :
150x30x120 mm
150x30x120 mm
Longueurs :
2,20m/6,00m
2,20m/6,00m
Référence de l'article:
03-001407;03-000087
03-001407;03-000087
Bac de base 150-30 avec couche de protection 6 mm
Pour les systèmes de toit plat I et II ; avec couche de protection
- Bacs de base larges et continus pour une redistribution optimale de la charge et une faible pression de surface
- Beaucoup d’espace pour le lest, bac à lest disponible en option
- Couvercle supérieur en cas d’utilisation comme passage de câbles
Caractéristiques
Type de toit :
Toit en bitume, toit en film, (toit de gravier)
Toit en bitume, toit en film, (toit de gravier)
Couche de protection :
Couche de séparation continue en PE 6 mm
Couche de séparation continue en PE 6 mm
Compatible avec :
système de toit plat II est-ouest et sud (système de toit plat I est-ouest et sud)
système de toit plat II est-ouest et sud (système de toit plat I est-ouest et sud)
Champ d’application :
Toit en bitume et toit en film, avec bac de base parallèle au sens du drainage
Toit en bitume et toit en film, avec bac de base parallèle au sens du drainage
Dimensions :
150x36x120 mm
150x36x120 mm
Longueurs :
2,20m/6,00m
2,20m/6,00m
Référence de l'article:
03-001408;03-000989
03-001408;03-000989
Bacs de base avec drainage transversal
Pour les systèmes de toit plat I et II ; avec drainage transversal
- Bacs de base larges et continus pour une redistribution optimale de la charge et une faible pression de surface
- Beaucoup d’espace pour le lest, bac à lest disponible en option
- Couvercle supérieur en cas d’utilisation comme passage de câbles
Caractéristiques
Type de toit :
Toit en bitume, toit en film, (toit de gravier)
Toit en bitume, toit en film, (toit de gravier)
Couche de protection :
Patins PE 20 mm séparés de 610 mm
Patins PE 20 mm séparés de 610 mm
Compatible avec :
système de toit plat II est-ouest et sud (système de toit plat I est-ouest et sud)
système de toit plat II est-ouest et sud (système de toit plat I est-ouest et sud)
Champ d’application :
Toit en bitume et toit en film, avec bac de base perpendiculaire au sens du drainage
Toit en bitume et toit en film, avec bac de base perpendiculaire au sens du drainage
Dimensions :
150x50x120 mm
150x50x120 mm
Longueurs :
2,20m/6,00m
2,20m/6,00m
Référence de l'article:
03-001409;03-000879
03-001409;03-000879
Kit Connecteur de bac de base 150-30
Connecteur de rails pour la prolongation des bacs de base
- Connecteur interne pour maximiser la liberté d’assemblage
Caractéristiques
Capacité de charge :
Élevée
Élevée
Compatible avec :
système de toit plat II est-ouest et sud (système de toit plat I est-ouest et sud)
système de toit plat II est-ouest et sud (système de toit plat I est-ouest et sud)
Champ d’application :
Connexion de bac de base 150-30, longueur max. 17 m
Connexion de bac de base 150-30, longueur max. 17 m
Dimensions :
16x26 mm
16x26 mm
Longueur :
380 mm
380 mm
Référence de l'article:
03-000370
03-000370
Joint de dilatation pour bac de base 150-30
Pour la connexion de deux bacs de base
- Possibilité de connecter des champs de modules, longueur max. 34 m
Caractéristiques
Capacité de charge :
Élevée
Élevée
Compatible avec :
système de toit plat II est-ouest et sud (système de toit plat I est-ouest et sud)
système de toit plat II est-ouest et sud (système de toit plat I est-ouest et sud)
Champ d’application :
Connexion de bac de base 150-30, longueur max. 34 m
Connexion de bac de base 150-30, longueur max. 34 m
Dimensions :
150x25 mm
150x25 mm
Longueur :
380 mm
380 mm
Référence de l'article:
03-000128
03-000128
Téléchargements
Libérations
Libérations de modules
| Fabricant | Module de série | Toit plat II / Toit plat III | Toit plat II avec 3. rail de base | Système d’insertion en portrait | Système d’insertion en paysage | Système d’insertion portrait avec rails de support | Statut | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aspiration | Pression | Aspiration | Pression | Aspiration | Pression | Aspiration | Pression | Aspiration | Pression | |||
Les valeurs (en pascals (Pa)) qui sont indiquées représentent la charge maximale autorisée. Le facteur de sécurité de 1,5 qui est à prendre en compte selon la norme IEC 61215, est déjà inclus. Nous avons listé ci-dessous les données relatives aux modules sur la base de nos connaissances et à partir des homologations individuelles ou des instructions d'installation des fabricants qui sont à notre disposition. Nous déclinons toute responsabilité en cas d'erreur de transmission ou de modification des valeurs à court terme.
