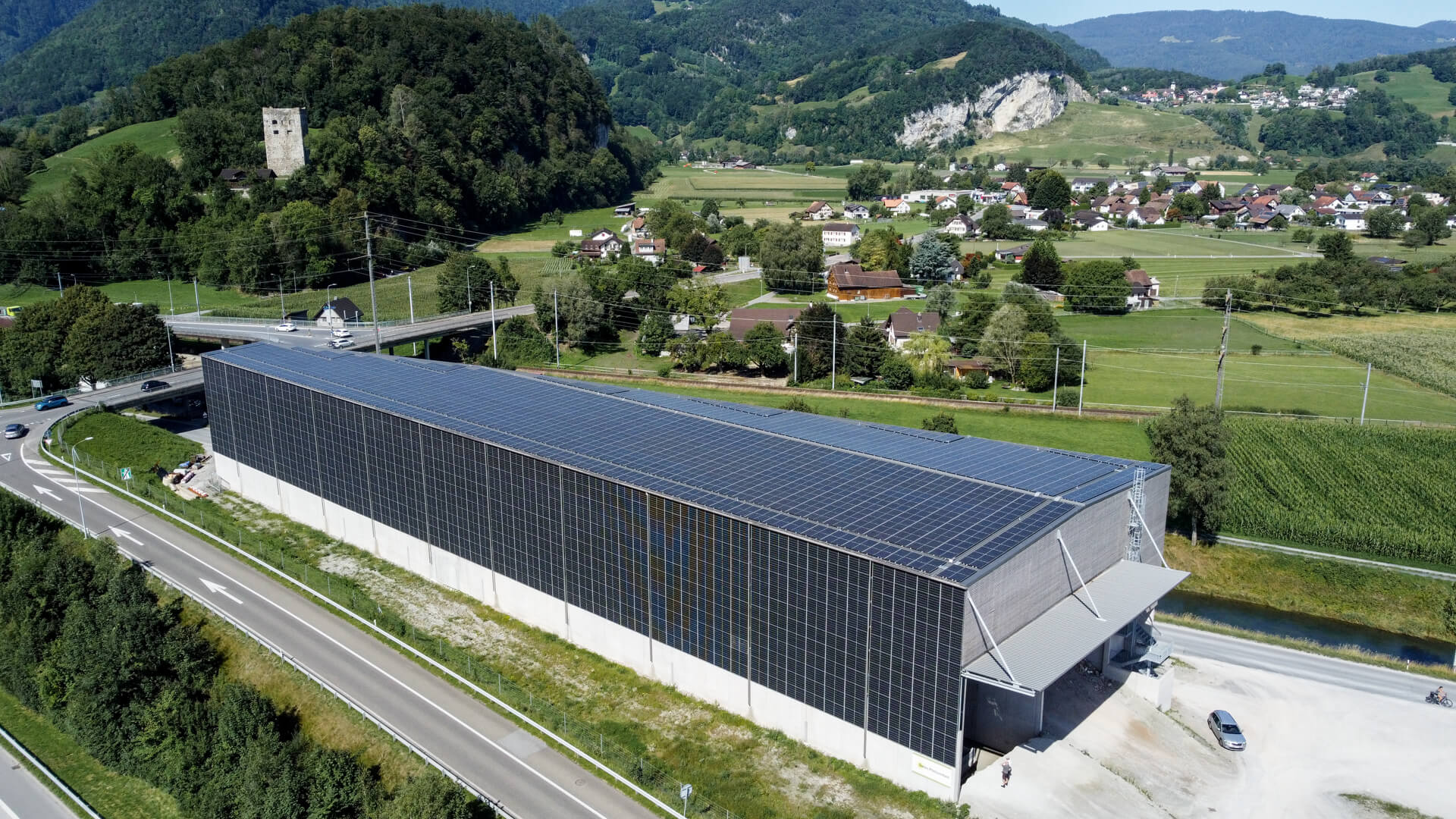

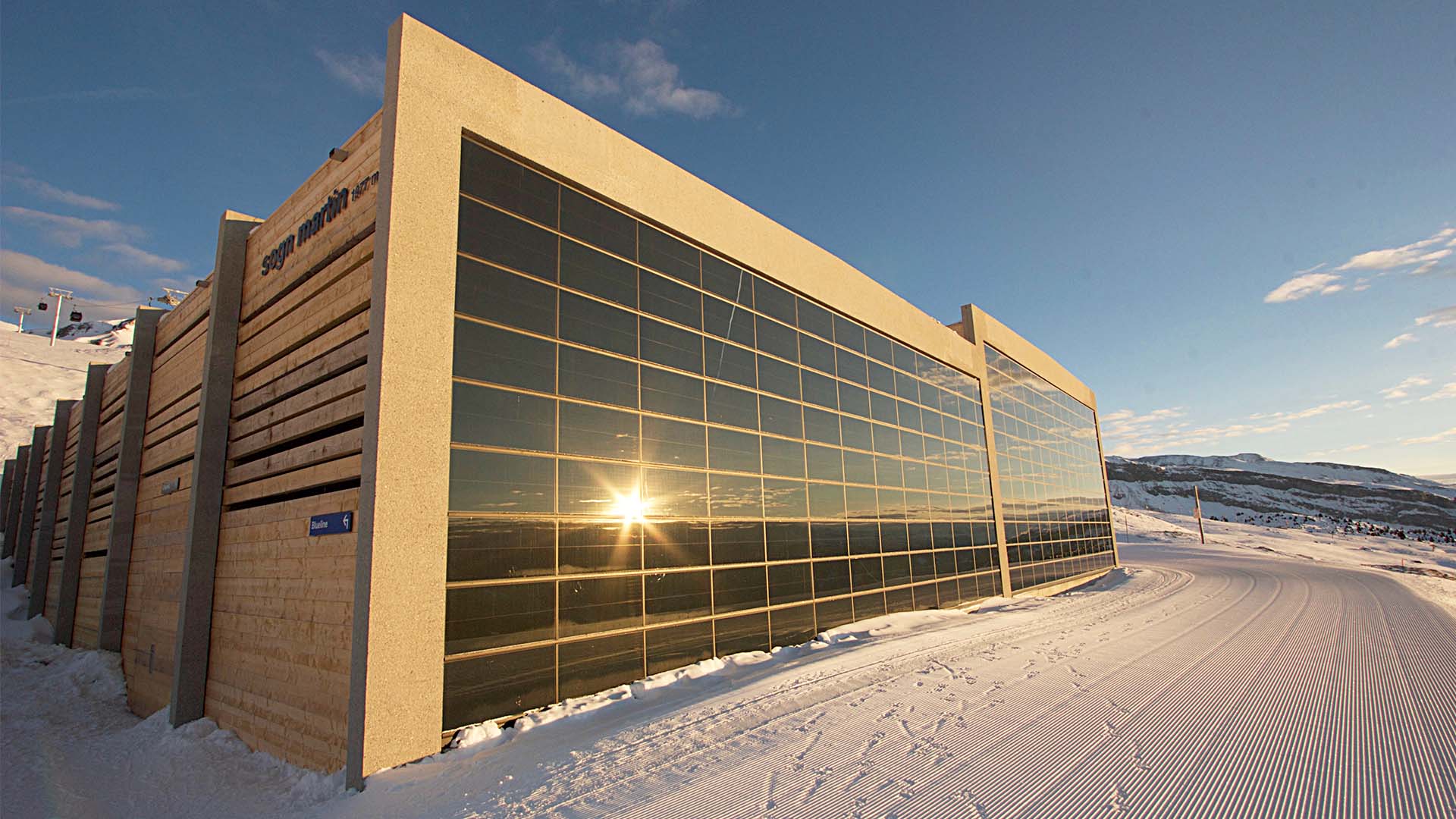

Façade en métal | Système d'insertion profilé court
Fixation directe sur les façades métalliques trapézoïdales
-
fixation sur le bourrelet haut permettant d'économiser du matériau
-
profils courts disponibles en différentes hauteurs
-
possibilité de montage vertical et horizontal des modules
-
planification rapide dans Solar-Planit avec vérification statique
Composants
Composants
Cliquez sur le symbole + pour voir les composants de ce système de montage.
Vis de montage E11
- Forces de maintien élevées grâce à la fixation directe sans écaillage
- Vis de tôle mince approuvées par les autorités compétentes en matière de construction
Caractéristiques
Vis pour tôle métallique mince V2A avec joint EPDM
5,5x25 mm
11 mm
03-000893
Vis de montage E16
- Forces de maintien élevées grâce à la fixation directe sans écaillage
- Vis de tôle mince approuvées par les autorités compétentes en matière de construction
Caractéristiques
Vis pour tôle métallique mince V2A avec joint EPDM
6,0x25 mm
16 mm
03-000880
Rails d’insertion
- Esthétique d’installation haut de gamme
- Assemblage rapide et efficace
- Assemblage flottant des modules sans tension
Caractéristiques
Système d’insertion
Disposition en portrait & disposition en paysage, comme connexion de rail transversal ou assemblage spécial
Rail C/Rail C-N/Rail N/Profilé court Disposition en paysage
30-50 mm
5,40m-tout/2,20m (35 mm + 40 mm)
oui
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375

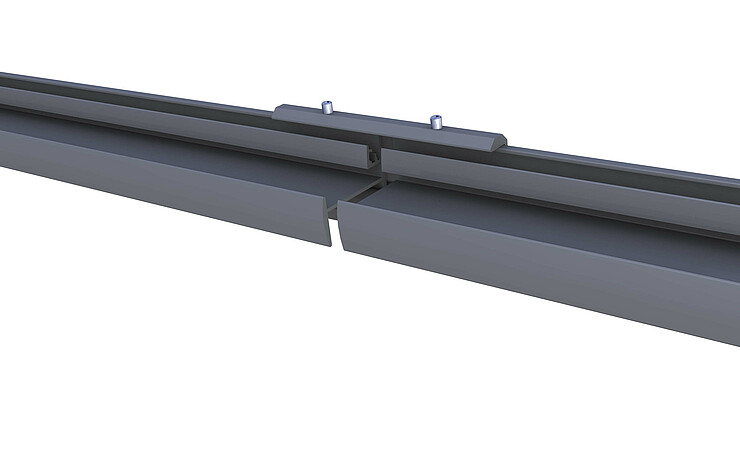

Kit Connecteur de rails IR
- Connecteur de rails servant simultanément de construction de joint de dilatation
Caractéristiques
Système d’insertion
Clé hexagonale 3 mm
Rail d’insertion
65x150 mm
oui
03-000648/03-000499

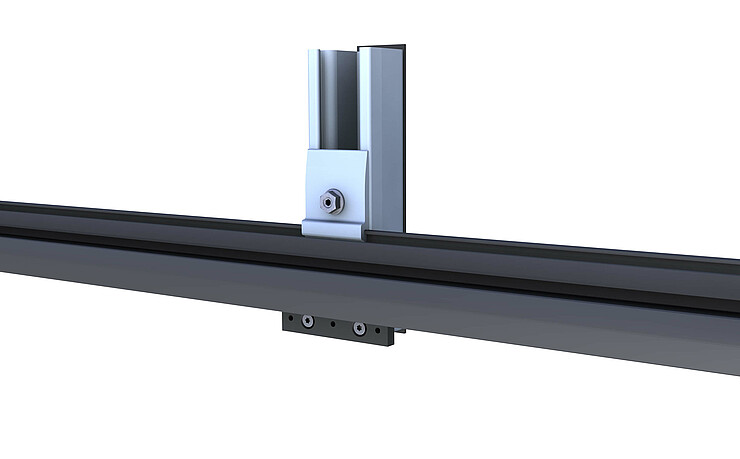

Connecteur de rails transversaux IR sur C ou C-N
- Connexion sûre grâce à la force et à la fermeture de la forme
- Complètement préassemblé
Caractéristiques
Système d’insertion
Tournevis hexagonal AF 13
Rail C/Rail C-N/Profilé court Disposition en paysage
50x66 mm
Arrêt de bordure IR
- Extrémités de rail optiquement nettes
- Couleur coordonnée avec le rail d’insertion
- Prévient le glissement des modules
Caractéristiques
Système d’insertion
Torx 30
Rail d’insertion
49x49 mm
oui
03-000691/03-000693
Rail court C71 avec EPDM 200 mm
- Complètement préassemblé avec joint EPDM and perforations
- Répartition uniforme de la charge grâce à 5 trous ronds par profilé court
- Excellente ventilation arrière des modules grâce à l’espace supplémentaire par rapport au revêtement du toit
Caractéristiques
Comme rail porte-module
Disposition en paysage
high
Pinces de module
71x52 mm
200 mm
-
03-001702
Rail court C47 avec EPDM 200 mm
- Complètement préassemblé avec joint EPDM and perforations
- Excellente ventilation arrière des modules grâce à l’espace supplémentaire par rapport au revêtement du toit
Caractéristiques
Comme rail porte-module ou rail transversal
Disposition en paysage
Élevée
Pinces de module, rails d’insertion
47x52 mm
200 mm
-
03-001108
Recommandation de module systèmes de façade
Fabricant : Aleo Solar, Bauer Solar (AbZ/DIBt), Canadian Solar, EXE Solar, Meyer Burger, SoliTek (AbZ/DIBt), SoLuxTec, Solyco, SunPower Maxeon
Les valeurs des charges de vent et de neige (Pa) sont indiquées dans les instructions de montage du fabricant du module. Les valeurs de charge doivent être vérifiées individuellement pour chaque type de module. Les modules sont fixés sur le côté court de l'ossature à l'aide de quatre pinces à modules. Il s'agit d'un montage ponctuel sans rails de sous-structure continus.
Remarque : en Allemagne, les modules utilisés dans les installations aériennes et de façade nécessitent une autorisation générale des autorités de construction (AbZ/DIBt).
