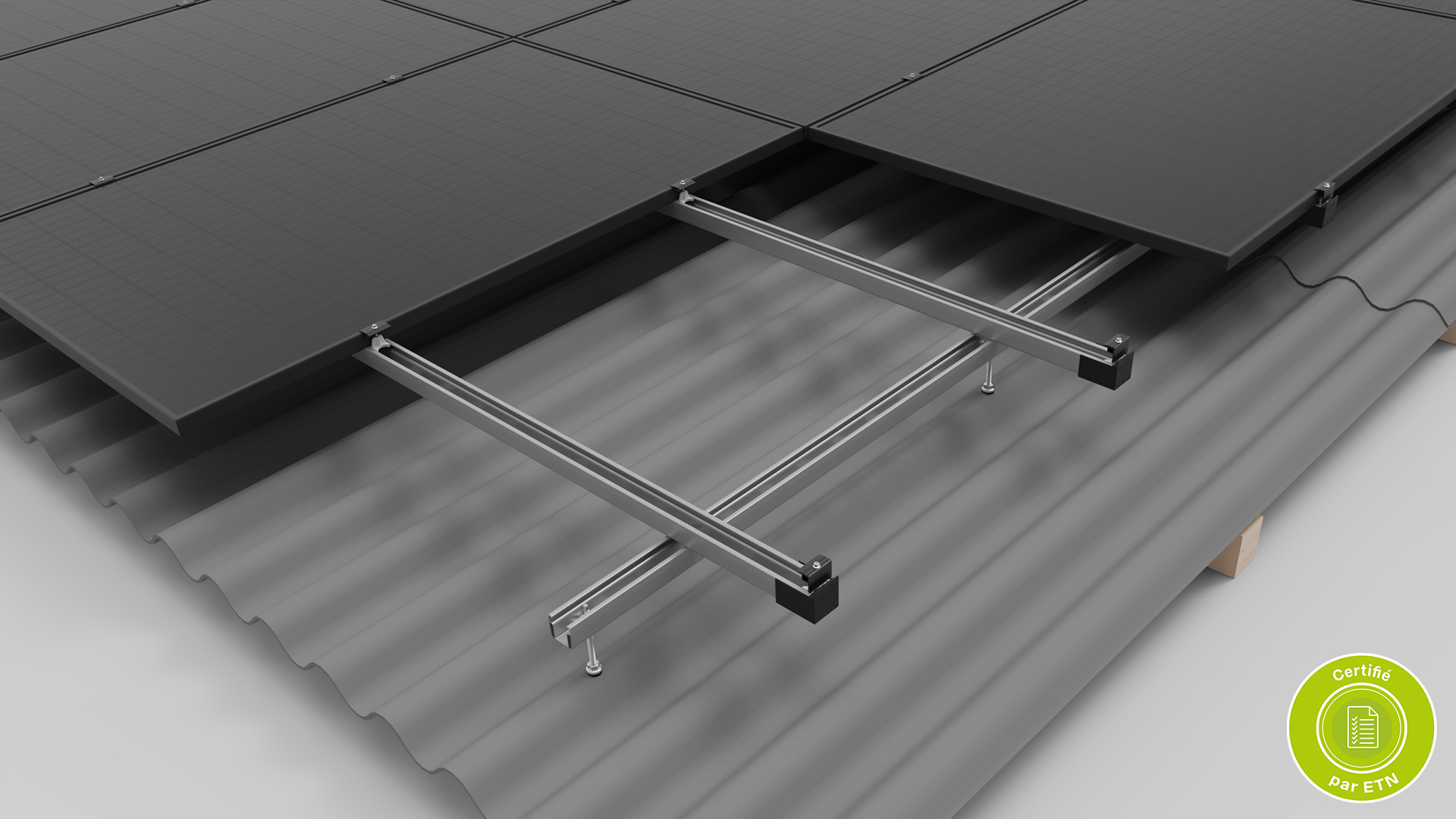

Toiture ondulée et panneau sandwich | top-fix
Fixation directe avec système de serrage et de insertion
- Vis à double filetage entièrement pré-assemblées avec répartition centrée de la charge
- Solutions pour pannes en bois et en acier
- Composants inter-systèmes novotegra multifit
- Le profilé en C sert également de goulotte de câbles
- Grandes portées possibles – installation également possible avec un espacement important entre les pannes
Composants
Composants
Cliquez sur les icônes + pour voir les composants de ce système de montage.
Kit Vis de stockage (pour le bois) M10
- Répartition centrée des charges
- Complètement préassemblé
- Longueurs disponibles
- Convient également aux toits trapézoïdaux
Caractéristiques
Panne de bois
moyen
Rail C Disposition horizontale ou verticale
Ponts de boulon d’accrochage, plaques de base
En fonction de la longueur
200 mm/250 mm/300 mm
UE 50 pièces/UE 10 pièces
03-000222;03-000223;03-000224
Kit Vis de stockage (pour le bois) M12
- Répartition centrée des charges
- Complètement préassemblé
- Longueurs disponibles
- Convient également aux toits trapézoïdaux
Caractéristiques
Panne de bois
Élevée
Rail C Disposition horizontale ou verticale
Ponts de boulon d’accrochage, plaques de base
En fonction de la longueur
200 mm/250 mm/300 mm
UE 50 pièces/UE 10 pièces
03-000211;03-000210;03-000216
Kit Vis de stockage (pour l’acier)
- Répartition centrée des charges
- Complètement préassemblé
- Longueurs disponibles
- Convient également aux toits trapézoïdaux
Caractéristiques
Pannes en acier (SP)
moyen
Rail C Disposition horizontale ou verticale
Ponts de boulon d’accrochage, plaques de base
En fonction de la longueur
140 mm/185 mm/220 mm/260 mm
Unité d’emballage 50 pièces/ Unité d’emballage 10 pièces
03-000199;03-000202;03-000203;03-000943
Rail C 38-1,6
- Sert aussi de passage de câbles
Caractéristiques
Comme rail porte-module, rail transversal ou passage de câbles
moyen
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Pinces de module, rails d’insertion
52x38 mm/1,6 mm Rail inférieur
2,20 m/5,90 m
oui
03-001362;03-001364;03-001365
Rail C 47-2
- Sert aussi de passage de câbles
- Peut être piétiné pendant l’installation
- Possibilité de grand porte-à-faux
Caractéristiques
Comme rail porte-module, rail transversal ou passage de câbles
Élevée
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Pinces de module, rails d’insertion
52x47 mm/2 mm Rail inférieur
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m
oui
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370
Rail C 71-2
- Sert aussi de passage de câbles
- Peut être piétiné pendant l’installation
- Possibilité de grand porte-à-faux
Caractéristiques
Comme rail porte-module, rail transversal ou passage de câbles
extrêmement élevée
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Pinces de module, rails d’insertion
52x71 mm/2 mm Rail inférieur
5,90 m
non
03-001371
Rail C 95-3
- Sert aussi de passage de câbles
- Peut être piétiné pendant l’installation
- Possibilité de grand porte-à-faux
Caractéristiques
Comme rail porte-module, rail transversal ou passage de câbles
extrêmement élevée
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Pinces de module, rails d’insertion
52x95 mm/3 mm Rail inférieur
5,90 m
non
03-001372
Kit Connecteur de rails
- Connexion sécurisée de deux rails C
- Disponible comme construction de joint de dilatation
Caractéristiques
Élevée
Rail C 38, 47, 71, 95
52x40 mm/distance entre les trous 50 mm
325 mm
Joint de dilatation
Kit Connecteur de rails C47 S
- Connexion sécurisée de deux rails C
- Connecteur interne pour maximiser la liberté d’assemblage
Caractéristiques
Élevée
Rail C 47-2
30 mm
200 mm
-
03-000925
Capuchon d’extrémité C38
- Finition du rail visuellement attrayante
- Résistant aux UV et aux intempéries
![[Translate to FR:]](/fileadmin/01_Mounting_Systems/01-Tile-Roof/01-Clamping-System-Top-Fix/abdeckkappe-c38-sw.JPG)
Caractéristiques
Système de fixation par pinces
Non requis
Rail C 38
C47 noir
57x54x80 mm
03-001523
Capuchon d’extrémité Rail C C47
- Finition du rail visuellement attrayante
- Résistant aux UV et aux intempéries
![[Translate to FR:]](/fileadmin/01_Mounting_Systems/01-Tile-Roof/01-Clamping-System-Top-Fix/abdeckkappe-c47-sw.JPG)
Caractéristiques
Système de fixation par pinces
Non requis
Rail C 47
57x63x80 mm
Capuchon d’extrémité C38 noir
03-001522
Pince centrale blanche/noire
- Facile à monter grâce à la fonction de verrouillage
- Peu d’espace requis
Caractéristiques
Système de fixation par pinces
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal (en fonction du type de toit)
Rail C/Rail C-N, rails courts, toit plat III
30-42 mm/43-52 mm
11,4 mmx52 mm
oui
03-001345/03-001346/03-000285/03-000286
Pince finale blanche/noire
- Facile à monter grâce à la fonction de verrouillage
- Peu d’espace requis
- Possibilité d’encastrement dans le rail
Caractéristiques
Système de fixation par pinces
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal
Rail C/Rail C-N, rails courts, toit plat III
30-42 mm/43-52 mm
14 mmx52 mm
oui
03-001237/03-001236/03-000287/03-000288
Kit Protection contre le glissement Rail C
- Aide au montage pour le placement des modules
- Sécurisation supplémentaire des modules
Caractéristiques
Système de fixation par pinces
Disposition en paysage
Rail C (disposition verticale)
53 mmx80 mmx80/100/130 mm
C47-2/C71-2/C95-3
oui
03-000259/03-000260/03-000261/03-000262/03-000263/03-000264
Rails d’insertion
- Esthétique d’installation haut de gamme
- Assemblage rapide et efficace
- Assemblage flottant des modules sans tension
Caractéristiques
Système d’insertion
Disposition en portrait & disposition en paysage, comme connexion de rail transversal ou assemblage spécial
Rail C/Rail C-N/Rail N/Profilé court Disposition en paysage
30-50 mm
5,40m-tout/2,20m (35 mm + 40 mm)
oui
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375
Connecteur de rails transversaux IR sur C ou C-N
- Connexion sûre grâce à la force et à la fermeture de la forme
- Complètement préassemblé
Caractéristiques
Système d’insertion
Tournevis hexagonal AF 13
Rail C/Rail C-N/Profilé court Disposition en paysage
50x66 mm
Kit Connecteur de rails IR
- Connecteur de rails servant simultanément de construction de joint de dilatation
Caractéristiques
Système d’insertion
Clé hexagonale 3 mm
Rail d’insertion
65x150 mm
oui
03-000648/03-000499
Arrêt de bordure IR
- Extrémités de rail optiquement nettes
- Couleur coordonnée avec le rail d’insertion
- Prévient le glissement des modules
Caractéristiques
Système d’insertion
Torx 30
Rail d’insertion
49x49 mm
oui
03-000691/03-000693
Plus d'informations sur le système de montage pour toitures ondulées et panneaux sandwichs
Lors du montage sur des toitures ondulées et des panneaux sandwichs, vous fixez l'installation photovoltaïque directement sur les pannes de la charpente. Pour les pannes en bois, vous avez besoin du kit de vis à double filetage pour bois et pour les pannes en acier, du kit de vis à double filetage pour acier. La liaison centrée des rails-C avec la vis pour pannes transfère la charge de manière centrale sur la vis pour pannes, ce qui signifie qu'elle n'est pas soumise à une contrainte de flexion supplémentaire.
Les rails-C sont toujours montés selon le même principe : la connexion à vis classique avec écrou frein garantit une connexion rapide, solide et durablement fiable, tant pour les connexions à rail unique que pour les connexions à rails croisés. En même temps, l'intérieur du rail sert de goulotte avec suffisamment d'espace pour les câbles et les fiches. La connexion de la vis à double filetage au fond du rail permet un réglage en hauteur et une mise à niveau de l'installation. Vous obtenez ainsi un champ de modules homogène, même sur des toits irréguliers. Toutes les attaches d'extrémité et centrales sont pré-assemblées et également disponibles en version anodisée noire. Qu'il s'agisse de modules installés à la verticale ou horizontalement, ou d'une installation à rail simple ou à rail transversal, grâce à une technologie de serrage fiable, les modules peuvent être fixés rapidement et en toute sécurité aux rails-C. Les attaches d'extrémité ferment le champ de modules à fleur des rails-C, rendant la structure de support presque invisible, pour des installations visuellement parfaites.
Pour plus d'informations sur les différents composants du système, veuillez vous reporter aux instructions de montage.
