Bac acier | top-fix

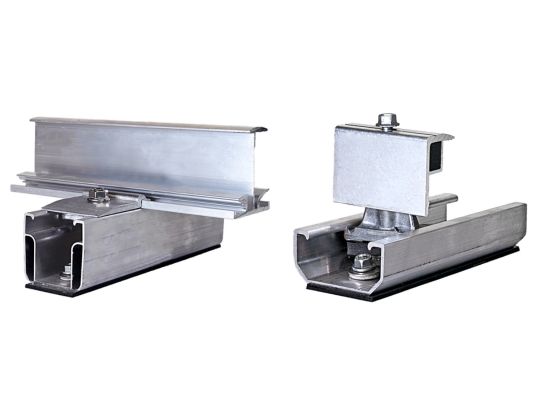

Fixation directe avec système de serrage et système d’insertion
- Faible effort logistique sur le chantier
- Un seul outil d'installation nécessaire
- Conductivité électrique entre le système de montage et le revêtement de toiture
- Fixation directe avec des vis homologuées par les autorités compétentes
- Disposition centrée des trous avec 2 trous
- Installation possible sur des faîtes étroits et hauts (à partir de 17 mm)
- Deux vis suffisent pour la fixation, en fonction de la charge
- Préassemblé avec joint EPDM
- Auto-étanche en combinaison avec des vis pour tôles minces
Composants
Composants
Cliquez sur les icônes + pour voir les composants de ce système de montage.
Vis de montage E16
- Forces de maintien élevées grâce à la fixation directe sans écaillage
- Vis de tôle mince approuvées par les autorités compétentes en matière de construction
Caractéristiques
Vis pour tôle métallique mince V2A avec joint EPDM
6,0x25 mm
16 mm
03-000880
Vis de montage E11
- Forces de maintien élevées grâce à la fixation directe sans écaillage
- Vis de tôle mince approuvées par les autorités compétentes en matière de construction
Caractéristiques
Vis pour tôle métallique mince V2A avec joint EPDM
5,5x25 mm
11 mm
03-000893
Rail court C24 avec EPDM 385 mm
- Complètement préassemblé avec joint EPDM and perforations
- Positionnement flexible par perforations
- Fixation économe en matériau
Caractéristiques
Comme rail porte-module
Disposition en portrait
Élevée
Pinces pour modules
24x52 mm
385 mm
-
03-001081
Rail court C47 avec EPDM 385 mm
- Complètement préassemblé avec joint EPDM and perforations
- Positionnement flexible par perforations
- Excellente ventilation arrière des modules grâce à l’espace supplémentaire pour
le revêtement de toit
![[Translate to FR:]](/fileadmin/01_Mounting_Systems/02-Trapezoidal-Metal-Roof/04-Insertion-System-Short-Profile/kurzprofil-c47-epdm-385mm.JPG)
Caractéristiques
Comme rail porte-module
Disposition en portrait
Élevée
Pinces pour modules
47x52 mm
385 mm
-
03-000873
Rail court C71 avec EPDM 385mm
- Complètement préassemblé avec joint EPDM and perforations
- Positionnement flexible par perforations
- Excellente ventilation arrière des modules grâce à l’espace supplémentaire pour
le revêtement de toit
Caractéristiques
Comme rail porte-module
Élevée
71x52 mm
Disposition en portrait
Pinces pour modules :
385 mm
03-001740
Rail court C71 avec EPDM 200 mm
- Complètement préassemblé avec joint EPDM and perforations
- Répartition uniforme de la charge grâce à 5 trous ronds par profilé court
- Excellente ventilation arrière des modules grâce à l’espace supplémentaire par rapport au revêtement du toit
Caractéristiques
Comme rail porte-module
Disposition en paysage
high
Pinces de module
71x52 mm
200 mm
-
03-001702
Rail court C24 avec EPDM 125 mm
- Complètement préassemblé avec joint EPDM and perforations
- Fixation économe en matériau
Caractéristiques
Comme rail porte-module ou rail transversal
Disposition en paysage
Élevée
Pinces de module, rails d’insertion
24x52 mm
125 mm
-
03-000841
Rail court C47 avec EPDM 200 mm
- Complètement préassemblé avec joint EPDM and perforations
- Excellente ventilation arrière des modules grâce à l’espace supplémentaire par rapport au revêtement du toit
Caractéristiques
Comme rail porte-module ou rail transversal
Disposition en paysage
Élevée
Pinces de module, rails d’insertion
47x52 mm
200 mm
-
03-001108
Rail court C33 R39,4 avec EPDM 125 mm
- Complètement préassemblé avec joint EPDM and perforations
- Fixation économe en matériau
Caractéristiques
Comme rail porte-module ou rail transversal
Disposition en paysage
Élevée
Pinces de module, rails d’insertion
33x52 mm (rayon 39,4 mm)
125 mm
-
03-001223
Pince centrale blanche/noire
- Facile à monter grâce à la fonction de verrouillage
- Peu d’espace requis
Caractéristiques
Système de fixation par pinces
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal (en fonction du type de toit)
Rail C/Rail C-N, rails courts, toit plat III
30-42 mm/43-52 mm
11,4 mmx52 mm
oui
03-001345/03-001346/03-000285/03-000286
Pince finale blanche/noire
- Facile à monter grâce à la fonction de verrouillage
- Peu d’espace requis
- Possibilité d’encastrement dans le rail
Caractéristiques
Système de fixation par pinces
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal
Rail C/Rail C-N, rails courts, toit plat III
30-42 mm/43-52 mm
14 mmx52 mm
oui
03-001237/03-001236/03-000287/03-000288
Rails d’insertion
- Esthétique d’installation haut de gamme
- Assemblage rapide et efficace
- Assemblage flottant des modules sans tension
Caractéristiques
Système d’insertion
Disposition en portrait & disposition en paysage, comme connexion de rail transversal ou assemblage spécial
Rail C/Rail C-N/Rail N/Profilé court Disposition en paysage
30-50 mm
5,40m-tout/2,20m (35 mm + 40 mm)
oui
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375
Connecteur de rails transversaux IR sur C ou C-N
- Connexion sûre grâce à la force et à la fermeture de la forme
- Complètement préassemblé
Caractéristiques
Système d’insertion
Tournevis hexagonal AF 13
Rail C/Rail C-N/Profilé court Disposition en paysage
50x66 mm
Kit Connecteur de rails IR
- Connecteur de rails servant simultanément de construction de joint de dilatation
Caractéristiques
Système d’insertion
Clé hexagonale 3 mm
Rail d’insertion
65x150 mm
oui
03-000648/03-000499
Arrêt de bordure IR
- Extrémités de rail optiquement nettes
- Couleur coordonnée avec le rail d’insertion
- Prévient le glissement des modules
Caractéristiques
Système d’insertion
Torx 30
Rail d’insertion
49x49 mm
oui
03-000691/03-000693
Protection contre le glissement trapézoïdale
- Aide au montage pour la rangée de modules inférieure
- Sécurisation supplémentaire des modules
Caractéristiques
Système de fixation par pinces
Disposition en paysage
Profilé court Disposition en paysage
53 mmx30 mmx30 mm
C24/125 mm, C47/200 mm, C33/125 mm
-
03-000233
Plus d'informations sur le système de montage trapézoïdal

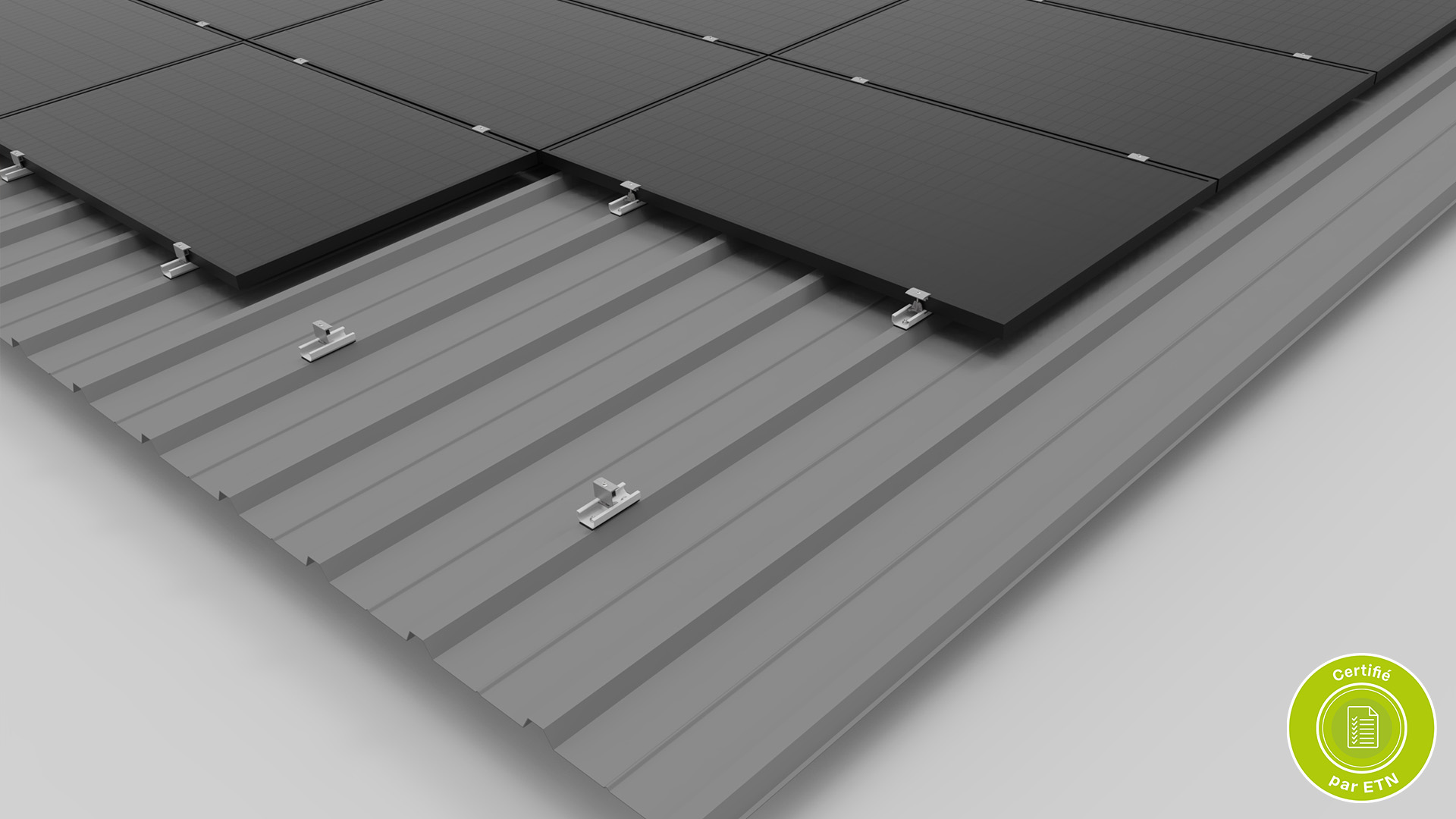

Nos systèmes – votre choix ! Les versions avec profilés courts C24 et C47 sont faciles à manipuler sur site grâce à leurs composants préassemblés. Vous pouvez également opter pour l'assemblage rail-C. Vous bénéficierez alors d'un acheminement des câbles soigné et d'une connexion répartissant la charge sur la tôle trapézoïdale. Nos systèmes de serrage pour modules verticaux répondent à toutes les exigences. Pour le montage sur profilés courts, vous utilisez nos profilés de support de modules pré-perforés de 385 mm de long, pré-assemblés avec un joint EPDM. Les profilés courts peuvent être ajustés de manière flexible à toutes les grilles d'ondulation des tôles trapézoïdales et sont disponibles en deux hauteurs différentes. Avec le profilé court C24, vous bénéficiez d'une solution économique et économe en matériaux pour vos projets.
Vous pouvez également utiliser le profilé court C47 et obtenir une ventilation arrière idéale des modules grâce à un espace suffisant par rapport à la couverture du toit. Quelle que soit votre décision, avec nos versions profilées courts, chaque choix est le bon ! Pour répondre à vos exigences en matière de répartition uniforme de la charge sur une tôle trapézoïdale et d'acheminement soigné des câbles, nous vous recommandons notre solution de rail-C. Ces rails sont montés sur des bandes d'étanchéité EPDM pré-collées à l'aide de plusieurs perles rainurées. Que vous utilisiez le rail-C 38 optimisé en termes de matériaux ou le rail-C 47 éprouvé, vous disposez des deux rails dans une longueur de 2,20 m. Il suffit de les poser, de les visser et le tour est joué !
Pour plus d'informations sur les propriétés du système et son installation, veuillez vous reporter aux instructions de montage.
