Trapezblechdach | top-fix

Direktbefestigung mit Klemm- und Einlegesystem

  • Geringer logistischer Aufwand auf der Baustelle
  • Nur ein Montagewerkzeug notwendig
  • Elektrische Leitfähigkeit zwischen Montagesystem und DachhautDirektbefestigung mit bauaufsichtlich zugelassenen Schrauben
  • Mittiges Lochbild mit 2 Löchern
  • Montage auf schmalen Hochsicken (ab 17 mm) möglich
  • Befestigung je nach Belastung mit zwei Schraube ausreichend
  • Vorkonfektioniert mit EPDM Dichtung
  • In Kombination mit Dünnblechschraube selbstabdichtend

Planen Sie Ihr Projekt

Vorteile Klemmsystem

PV Befestigung Trapezblech Klemmsystem quer
  • Kostengünstige, schnelle Montage
  • Modulmontage hochkant und quer
  • Optional mit 5 Grad Aufständerung

Datenblatt

Montagevideo

Vorteile Einlegesystem

PV Befestigung Trapezblech Einlegesystem mit Kurzprofil
  • Schwimmende, spannungsfreie Modulbefestigung ohne Werkzeug
  • Einfache Kombination von Hochkant- und Quermontage möglich
  • Hochwertiges Systemdesign und schnelle Installation

Datenblatt

Montagevideo

Unsere Trapezblechdach-Referenzen

Bauteile

Dachbefestigung Profilschienen Modulbefestigung

Bauteile

Klicken Sie auf die + Symbole, um die Komponenten dieses Befestigungssystems anzuzeigen.



Close
Close
Close

Weitere Informationen zum trapezförmigen Befestigungssystem

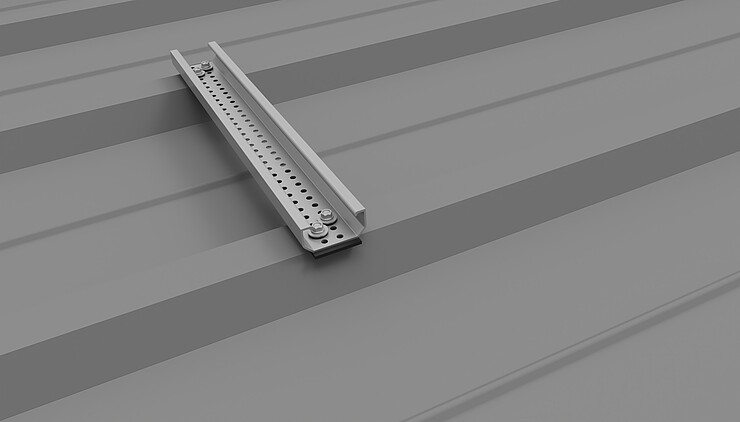

Unsere Systeme – Ihre Wahl! Die Ausführungen mit der Kurznschiene C24 und C47 sind dank ihrer vormontierten Komponenten vor Ort einfach zu handhaben. Oder Sie entscheiden sich für die C-Schienen-Montage. Dann erhalten Sie eine saubere Kabelführung und eine lastverteilende Verbindung zum Trapezblech. Unsere Befestigungssysteme für Module im Hochformat erfüllen alle Anforderungen. Bei der Montage auf Kurzkontaktleisten verwenden Sie unsere 385 mm langen, vorgefertigten Modulhalterprofile mit EPDM-Dichtung. Die Kurzkontaktleisten lassen sich flexibel an alle Trapezblech-Wellungsraster anpassen und sind in zwei verschiedenen Höhen erhältlich. Mit der Kurzkontaktleiste C24 erhalten Sie eine materialsparende und wirtschaftliche Lösung für Ihre Projekte.

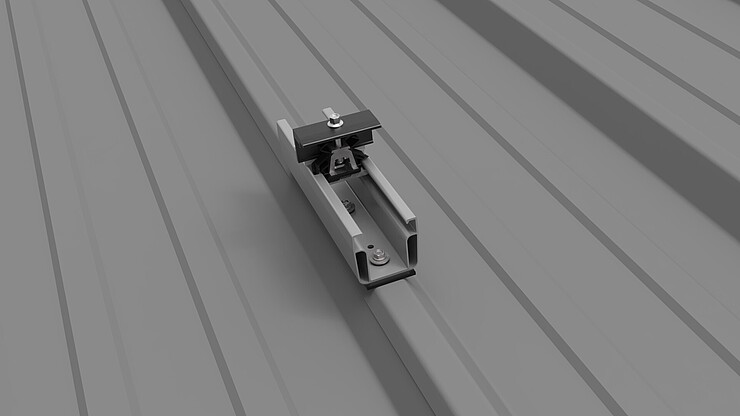

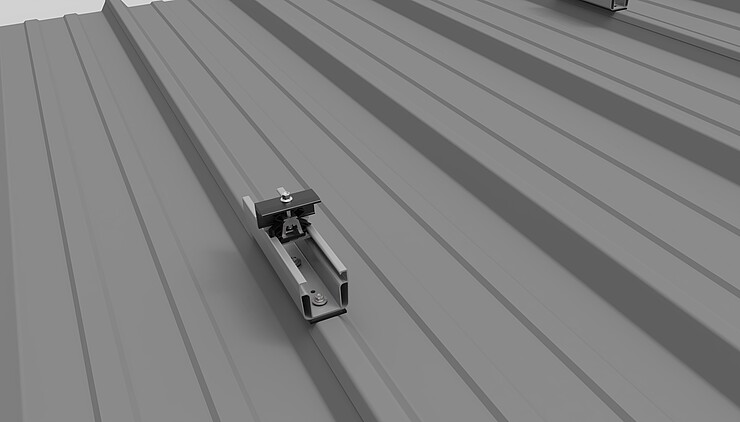

Oder Sie verwenden die Kurzschiene C47 und erhalten durch den ausreichenden Abstand zur Dachdeckung die ideale Hinterlüftung der Module. Wie auch immer Sie sich entscheiden, mit unseren Kurzschienenvarianten ist jede Wahl die richtige! Um Ihren Anforderungen an eine gleichmäßige Lastverteilung auf einem Trapezblech und gleichzeitig eine saubere Kabelführung gerecht zu werden, empfehlen wir Ihnen unsere C-Schienen-Lösung. Diese Schienen werden mit mehreren Gewindehülsen auf voraufgeklebten EPDM-Dichtungsstreifen montiert. Ob Sie die materialoptimierte C-Schiene 38 oder die bewährte C-Schiene 47 verwenden, beide Schienen erhalten Sie in einer Länge von 2,20 m – einfach verlegen, verschrauben und fertig!

Weitere Informationen zu den Systemeigenschaften und zur Montage finden Sie in der Montageanleitung.
