Blech-Fassade | Einlegesystem Trapezklammer

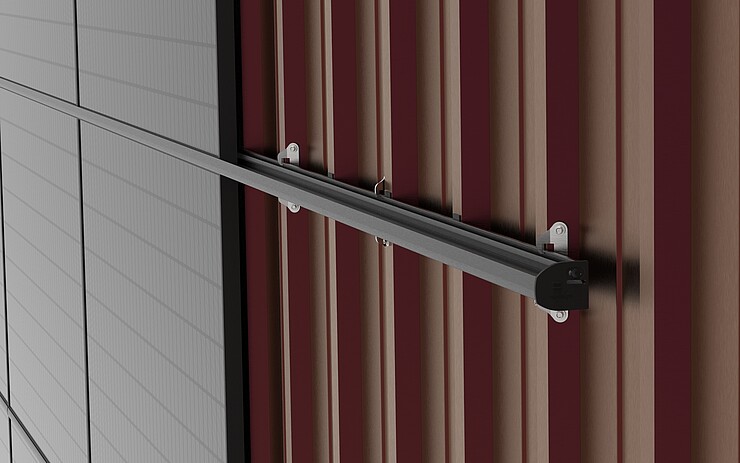

Direktbefestigung an Trapezblech-Fassaden

  • Befestigung der Trapezklammer mit Dünnblechschrauben seitlich an der Hochsicke
  • Einlegeschiene wird von Klammern an der Fassade gehalten
  • Modulhochkant- und quermontage möglich
  • schnelle Planung in Solar-Planit inkl. statischem Nachweis

Planen Sie Ihr Projekt

Ihre Vorteile

hochwertige Anlagenoptik und schnelle Montage dank Einlegesystem

vom Gebäude getrennte, vorgehängte Konstruktion mit guter Hinterlüftung

hohe Haltekräfte durch spanlose Direktbefestigung mit bauaufsichtlich zugelassenen Dünnblechschrauben

wenige Bauteile, komplett vorkonfektioniert


Bauteile

Fassadenbefestigung Modulbefestigung

Bauteile

Klicken Sie auf die +Symbole, um die Komponenten dieses Montagesystems zu sehen.


Modulempfehlung Fassaden-Systeme

Hersteller: Aleo Solar, Bauer Solar (AbZ/DIBt), Canadian Solar, EXE Solar, Meyer Burger, SoliTek (AbZ/DIBt), SoLuxTec, Solyco, SunPower Maxeon​


Die Werte für Wind- und Schneelasten (Pa) können aus der Montage-anleitung des Modulherstellers abgelesen werden. Die Lastwerte müssen für jeden Modultyp einzeln überprüft werden. Die Module werden mit vier Modulklemmen an der kurzen Rahmenseite befestigt. Es handelt sich um eine Punktlagerung ohne durchgehende Unterkonstruktionsschienen.

Hinweis: In Deutschland benötigen Module, die im Bereich der Überkopf- und Fassaden-Installation verwendet werden, eine allgemeine bauaufsichtliche Zulassung (AbZ/DIBt).

a = 56 mm​
b = 30 - 50 mm​
(Rahmenhöhe)
