C-Schiene für PV

Unsere C-Schienen im Fokus

Woher unsere C-Schiene ihren Namen hat, erkennt man sofort an ihrer Form. Welche Vorteile unsere Allrounderin aus Aluminium bei der Schrägdach-Montage von PV-Anlagen bietet, wird jedoch oft erst bei der Installation deutlich. Die wichtigsten haben wir hier zusammengefasst.

Der Alleskönner auf Schrägdächern

Die novotegra C-Schiene ist multifunktional: Sie kann als Modultragschiene bei Klemmsystemen und als Kreuzschiene bei einem zweilagigen Aufbau eingesetzt werden. Somit sind auch Einlegesysteme problemlos realisierbar.

Zudem dient die offene Schiene praktischerweise als Kabelkanal: Sowohl Kabel als auch Stecker können innerhalb der Schiene verlegt werden, sodass alle Kabel ordentlich und sicher verstaut sind.

Mehr über Kabelmanagement


Systemübergreifendes Bauteil

Als Allrounderin im novotegra Portfolio kann die C-Schiene systemübergreifend eingesetzt werden. Bei zahlreichen top-fix Schrägdach-Systemen dient sie als Verbindungskomponente zwischen Dach- und Modulbefestigung.

Dabei spielt die Art der Dacheindeckung fast keine Rolle: Ziegel- und Biberschwanzeindeckung sind ebenso möglich, wie Schindel- und Schieferdächer, Welleternit- oder  Blechfalzdächer.

Dieser systemübergreifende Ansatz spart Beschaffungsaufwand und Lagerfläche.

Klemmsystem top-fix

Einfach, stabil und flexibel

Einlegesystem side-fix

Bewährt und attraktiv

Klemmsystem

Sicher, stabil und langlebig

Einlegesystem

Einfach, stabil und flexibel

Klemmsystem

Schnelle Montage von oben

Einlegesystem

Perfekte Optik und hohe Effzienz


Variantenvielfalt für jeden Anwendungsfall

Die C-Schiene ist in unterschiedlichen Längen und Stärken erhältlich. Somit können gemäß den statischen Anforderungen verschiedene Spannweiten gebaut und Lasten abgetragen werden.

Sollten die Schienen zu kurz sein, kann die C47 mit einem innenliegenden oder einem außenliegenden Schienenverbinder einfach verlängert werden.

Damit auch die Optik nicht zu kurz kommt, ist es möglich, die Schienen farblich passend zu den restlichen Komponenten zu wählen. Einige Varianten der C-Schiene sind wahlweise in Aluminium blank oder in schwarz eloxiert erhältlich.




Varianten der C-Schiene

Verfügbare Varianten:

  • 2,40 m in alublank und schwarz eloxiert
  • 5,90 m in alublank und schwarz eloxiert

Hier kaufen

Verfügbare Varianten:

  • 2,40 m in alublank und schwarz eloxiert
  • 3,60 m in alublank
  • 4,80 m in alublank
  • 5,90 in alublank und schwarz eloxiert

Hier kaufen

Verfügbare Variante:

  • 5,90 m in alublank

Hier kaufen

Verfügbare Variante:

  • 5,90 in alublank

Hier kaufen


Praktische Stabilität

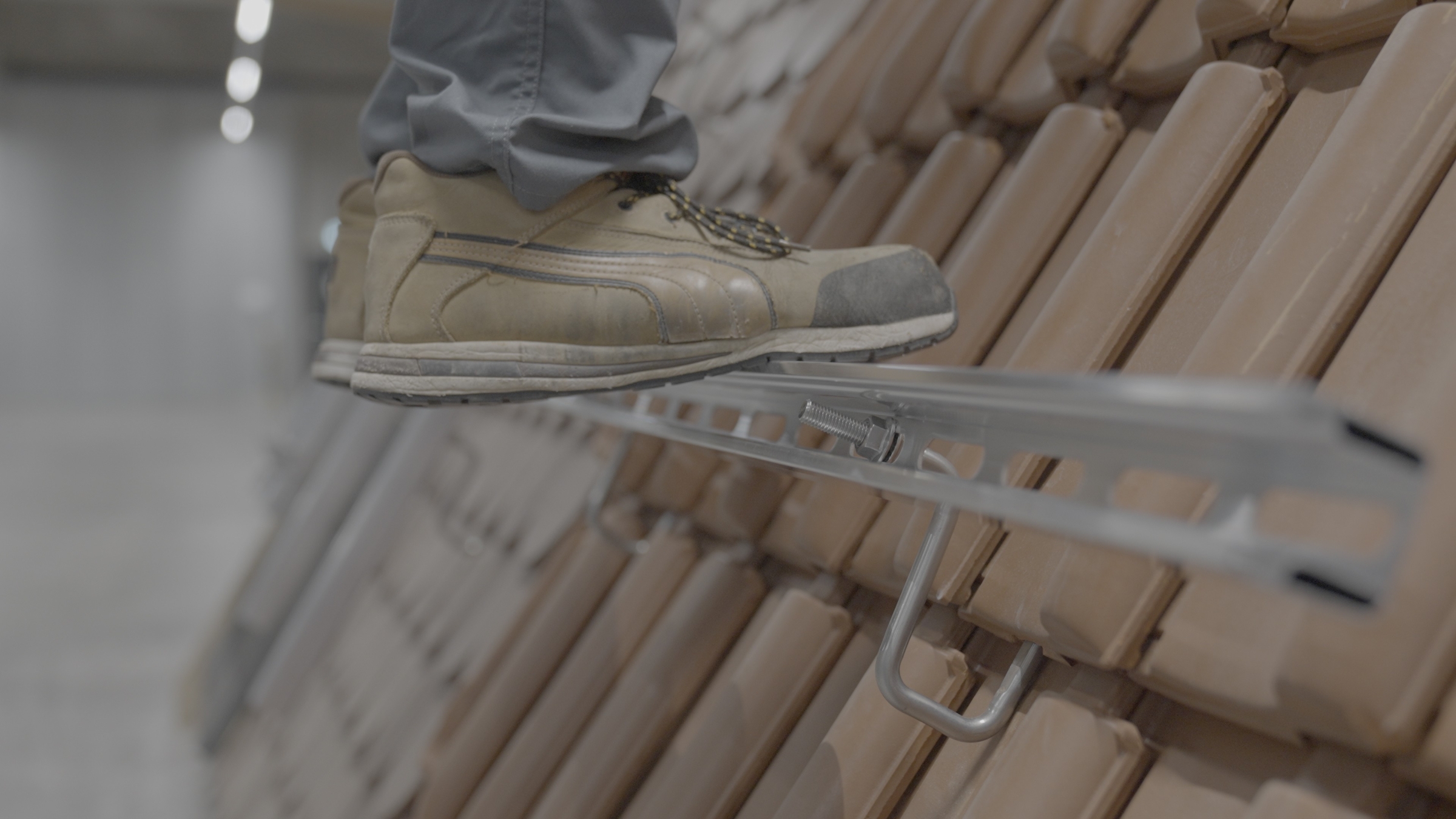

Unsere C-Schienen halten eine Menge aus. Das kommt nicht nur der Statik der installierten PV-Anlage zugute. Ab den Varianten C-47 sind die Profilschienen bei der Montage für die Begehung durch den Installateur zugelassen.

Eine echte Hilfe, um auf steilen Schrägdächern komfortabel stehen und montieren zu können!


Nützliches Zubehör

Passende Zubehör-Artikel machen das C-Schienen Paket komplett und ermöglichen die Installation von durchdachten Montagelösungen.

Verbinder-Sets für unterschiedliche Längen der C-Schienen, wahlweise auch als Loslagerausführung erhältlich. Die Verbindung ist in gleichem Maße belastbar wie eine durchgehende Schiene!

Hier kaufen

Verbinder für die Befestigung von C-Schienen zum Erstellen eines Kreuzschienenverbundes bzw. für die Befestigung von Einlegeschienen auf C- und C-N-Schienen.

Hier kaufen

Verschiedene Sets der Abrutschsicherung zur Absicherung der Module bei Quermontage oder als Abdeckkappe der C-Schiene, wahlweise in blank oder schwarz erhältlich.

Hier kaufen

Abdeckung zum Einklipsen in die C-Schiene bei Verwendung als Kabelkanal,

Hier kaufen


C-Schiene im Gründach-System

Nicht nur bei der Schrägdach-Befestigung kommt die C-Schiene zum Einsatz, sie schlägt auch die Brücke in den Flachdach-Bereich. Beim Gründachsystem fungiert die C-Schiene als Modultrageschiene, sie wird auf die Modulstützen aufgelegt.

Die C-Schiene ist das perfekte Beispiel für den systemübergreifenden Ansatz des novotegra Portfolios. Sie zeigt, wie flexibel und einfach die Komponenten in verschiedene Systeme passen.

Gründach-System

Biotop, Wasserspeicher, Klimaanlage


Starten Sie Ihr Projekt

Überzeugt von unserer C-Schiene? Mit den dazugehörigen Montagesystemen meistern Sie jedes PV-Projekt!

Entdecken Sie jetzt alle Komponenten im BayWa r.e. Webshop

Sie planen Ihre erste novotegra Anlage? Dann lernen Sie von unseren Expert:innen bei einer kostenlosen Erstmontageunterstützung.
