Fladt tag | øst-vest system III « the shortcut »

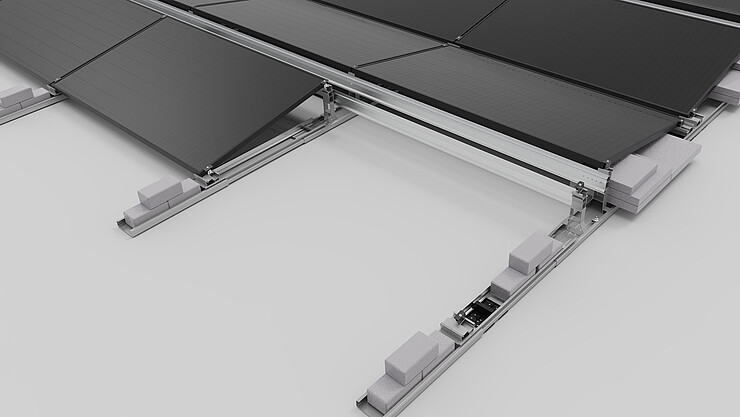

Modulopbygget fastspændingssystem med moduler monteret på tværs
-
Enkel og hurtig installation, fordi meget er præfabrikeret, og der er et kliksystem, hvor der ikke skal bruges værktøj
-
Lille logistisk indsats og optimal håndtering takket være korte komponenter
-
Aerodynamik testet i vindtunnel
Komponenter
Komponenter
Klik på +-symbolerne for at se dette monteringssystems komponenter.
Mellemklemme blank/sort
- nemt at montere takket være låsefunktion
- lidt plads påkrævet
egenskaper
klemmesystem
på højkant og på langs, enkeltlag eller krydsskinneforbindelse (afhængigt af tagtype)
C-skinne/C-N-skinne, korte skinner, fladt tag III
30-42 mm/43-52 mm
11,4 mmx52 mm
ja
03-001345/03-001346/03-000285/03-000286
Endeklemme blank/sort
- nemt at montere takket være låsefunktion
- lidt plads påkrævet
- muligt med glat afrunding af skinnen
egenskaper
klemmesystem
på højkant og på langs, enkeltlag eller krydsskinneforbindelse
C-skinne/C-N-skinne, korte skinner, fladt tag III
30-42 mm/43-52 mm
14 mmx52 mm
ja
03-001237/03-001236/03-000287/03-000288
Modulstøtte 10°
- klikmontering i basiselementet uden værktøj
- med integreret holder til kabelkanalen og monteringssæt til optimeringsværktøj FR
egenskaper
Klemmesystem
På langs
Fladt tagsystem III øst-vest
bageste modulstøtte
270 x 60 mm
03-001539
Tværstang
- overførsel af belastning mellem modulerne
- mindre vægt via modulfeltkobling
egenskaper
Klemmesystem
På langs
Fladt tagsystem III øst-vest
overførsel af belastning og krydsbøjle ved monteringskanter
120 x 25 mm
2,00 m; 2,40 m
03-001649;03-001679
Trækbånd | Fladt tag III
- overførsel af belastning mellem moduler
- mindre vægt via systemkobling
egenskaper
klemmesystem
på langs
fladt tag øst-vest enkeltlag, fladt tag III øst-vest
krydsbøjlemontering af systemet
20x20x1,5 mm
2,00 m, 2,40 m
Basiselement e/w 690 mm
- brede og fortløbende basisrender for optimal fordeling af belastning og lavt overfladetryk
- meget plads til vægt, vægtrende er tilgængelig
- låg, når brugt som en kabelkanal
egenskaper
Fladt tag
Alu / A2SS / PE
Fladt tagsystem III øst-vest
til klikmontering af modulstøtterne og tilslutning af forbinder og kantlukkesæt
690 x 150 x 40 mm
995 - 1070 mm
03-001536
Basiselement e/w 840 mm
- Helt samlet på forhånd
- klikmontering af modulstøtter uden værktøj
- montering af forbinder og kantlukkesæt uden værktøj
egenskaper
Fladt tag
Alu / A2SS / PE
Fladt tagsystem III øst-vest
til klikmontering af modulstøtterne og tilslutning af forbinder og kantlukkesæt
840 x 150 x 40 mm
1071 - 1145 mm
03-001537
Forbindersæt e/w 1940 mm
- Helt samlet på forhånd med integrerede basisfødder
- montering uden værktøj
egenskaper
Fladt tag
Alu / A2SS / PP
Fladt tagsystem III øst-vest
forbindelse af to basiselementer øst-vest, forreste modulstøtte i midterområderne for monteringen.
1940 x 147 x 101 mm
03-001533
Kantlukkesæt 970 mm
- Helt samlet på forhånd med integreret basisfod
- Montering uden værktøj
egenskaper
Fladt tag
Alu / A2SS / PP
Fladt tagsystem III øst-vest
forreste modulstøtte og lukning ved modulfeltkanterne
970 x 147 x 101 mm
03-001532
Mere information om øst-vest system III « the shortcut »
Vores montagesystem til fladt tag III er kendetegnet ved hurtig og nem montering. Takket være en høj grad af præfabrikation af systemkomponenterne og det næsten værktøjsfrie kliksystem reduceres installationstiden enormt. De korte og handy komponenter gør det nemt for montøren at håndtere komponenterne på taget. Derudover reduceres den logistiske indsats på grund af det lille pladsbehov, fordi de korte systemkomponenter også kan transporteres i små køretøjer. Individuelle forarbejdningstrin, som f.eks. savning, er derfor ikke længere nødvendige.
- hurtig og nem montering
- præfabrikerede og korte systemkomponenter med værktøjsfrit kliksystem
- lav logistisk indsats på grund af få og kompakte dele
- Modulhældning på 10
- vandret montering
- fastspænding på den korte rammeside
- anvendelig op til 5° taghældning
- kan planlægges og bruges uafhængigt af placering
- vindtunneltestet aerodynamik (180°)
- kan anvendes på folie- og bitumentage samt på grustage
Godkendelser af moduler
| Producenter | Modulrække | Fladtag II / Fladtag III | Fladtag II med 3. grundskinne | Indlægssystem højkant | Indlægssystem liggende | Indlægssystem højkant med støtteskinne | Status | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sug | Tryk | Sug | Tryk | Sug | Tryk | Sug | Tryk | Sug | Tryk | |||
De angivne værdier (i Pascal (Pa)) svarer til den maksimalt tilladte last. Sikkerhedsfaktoren på 1,5 i henhold til IES61215, er indregnet. Vi har efter vores bedste viden, sammenfattet de anførte data, som er baseret på producenternes montagevejledninger, og i enkelte tilfælde individuel godkendelse fra producenten. Vi tager generelt forbehold for fejl fortolkninger og ændringer.
