Tegeltak | Klämsystem top-fix

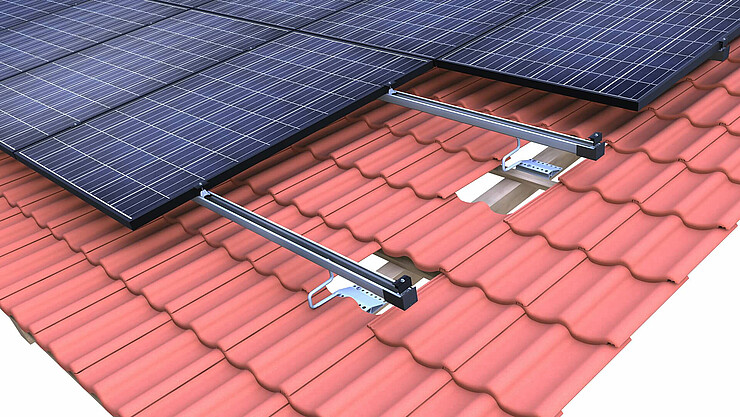

Klämsystem med moduler i vertikalt läge
- Systemövergripande komponenter
- Centrerad lastfördelning
- Montering av modul i horisontell läge möjligt med ett korsande lager av skenor
- 2 klämmor för alla ramhöjder i anodiserad svart eller blankt aluminium
- Passar även för bäversvanstak
Komponenter
Komponenter
Klicka på + symbolerna för att se komponenterna i detta montagesystem.
Mellanklämma blank/svart
- enkel att montera tack vare låsfunktion
- litet utrymmesbehov
egenskaper
klämsystem
stående och liggande, anslutning av enkellager eller korsskena (beroende på taktyp)
C-skena/C-N-skena, korta skenor, platt tak III
30–42 mm/43–52 mm
11,4 mm x 52 mm
ja
03-001345/03-001346/03-000285/03-000286
Ändklämma blank/svart
- enkel att montera tack vare låsfunktion
- litet utrymmesbehov
- jämnt avslut med skenan möjligt
egenskaper
klämsystem
stående och liggande, anslutning av enkellager eller korsskena
C-skena/C-N-skena, korta skenor, platt tak III
30–42 mm/43–52 mm
14 mm x 52 mm
ja
03-001237/03-001236/03-000287/03-000288
Glidskydd
- monteringshjälp för placering av modulerna
- extra säkring av moduler
egenskaper
klämsystem
stående
C-skena/C-N-skena/N-skena modulstöd grönt tak
M8, M6, utan hål
25 mm
03-000006/03-000007
Glidskyddssats C-skena
- monteringshjälp för placering av modulerna
- extra säkring av moduler
egenskaper
klämsystem
liggande
C-skena (som vertikal skena)
53 mm x 80 mm x 80/100/130 mm
C47-2/C71-2/C95-3
ja
03-000259/03-000260/03-000261/03-000262/03-000263/03-000264
C-skena 38-1,6
- fungerar även som kabelkanal
egenskaper
kan användas som modulstödskena, korsskena eller kabelkanal
medel
takkrok toppmonterad, skruvstift, fogklämmor
modulklämmor, iläggsskenor
52x38 mm/1,6 mm skena nedtill
2,20 m/5,90 m
ja
03-001362;03-001364;03-001365
C-skena 47-2
- fungerar även som kabelkanal
- kan beträdas under monteringen
- stort utskjutande stöd möjligt
egenskaper
kan användas som modulstödskena, korsskena eller kabelkanal
hög
takkrok toppmonterad, skruvstift, fogklämmor
modulklämmor, iläggsskenor
52x47 mm/2 mm skena nedtill
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m
ja
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370
C-skena 71-2
- fungerar även som kabelkanal
- kan beträdas under monteringen
- stort utskjutande stöd möjligt
egenskaper
kan användas som modulstödskena, korsskena eller kabelkanal
mycket hög
takkrok toppmonterad, skruvstift, fogklämmor
modulklämmor, iläggsskenor
52x71 mm/2 mm skena nedtill
5,90 m
nej
03-001371
C-skena 95-3
- fungerar även som kabelkanal
- kan beträdas under monteringen
- stort utskjutande stöd möjligt
egenskaper
kan användas som modulstödskena, korsskena eller kabelkanal
extremt hög
takkrok toppmonterad, skruvstift, fogklämmor
modulklämmor, iläggsskenor
52x95 mm/3 mm skena nedtill
5,90 m
nej
03-001372
Skenförbindningssats
- säker anslutning av två C-skenor
- tillgänglig som flytande lagerkonstruktion
egenskaper
hög
C-skena 38, 47, 71, 95
52x40 mm/hålavstånd 50 mm
325 mm
flytande lager
Skenförbindningssats C47 S
- säker anslutning av två C-skenor
- intern koppling för maximal monteringsfrihet
egenskaper
hög
C-skena 47-2
30 mm
200 mm
-
03-000925
Täcklock C38
- snygg skenfinish
- UV- och vädertålig
![[Translate to SV:]](/fileadmin/01_Mounting_Systems/01-Tile-Roof/01-Clamping-System-Top-Fix/abdeckkappe-c38-sw.JPG)
egenskaper
klämsystem
behövs ej
C-skena 38
C47 sw
57x54x80 mm
03-001523
Täcklock C-skena C47
- snygg skenfinish
- UV- och vädertålig
![[Translate to SV:]](/fileadmin/01_Mounting_Systems/01-Tile-Roof/01-Clamping-System-Top-Fix/abdeckkappe-c47-sw.JPG)
egenskaper
klämsystem
behövs ej
C-skena 47
57x63x80 mm
Täcklock C38 sw
03-001522
Takkrok flex 18/30/40
- justerbar i tre riktningar
- central lastfördelning
- smalt mellanrum mellan tegelpannor
egenskaper
lertegel, betongtegel, fjälltegel
medel
C-skena som horisontell eller vertikal skena
18–24/24–30/31–40 mm
min. 36 mm
nej
03-001109;03-001150;03-001151
Takkrok ZD 30/40
- justerbar i tre riktningar
- central lastfördelning
- smalt mellanrum mellan tegelpannor
egenskaper
lertegel, betongtegel
hög
C-skena som horisontell eller vertikal skena
24–30/31–40 mm
min. 48 mm
ja
03-000254;03-000256
Takkrok ZD 30/40 lång
- justerbar i tre riktningar
- central lastfördelning
- smalt mellanrum mellan tegelpannor
![[Translate to SV:]](/fileadmin/_processed_/4/8/csm_03-001723-zd30-lang-novotegra_01_c68d793365.png)
egenskaper
lertegel, betongtegel
hög
C-skena som horisontell eller vertikal skena
24-30/31-40mm
min. 48mm
ja
03-001723;03-001725
Dubbel takkrok flex 30/40
- justerbar i tre riktningar
- central lastfördelning
- smalt mellanrum mellan tegelpannor
egenskaper
lertegel, betongtegel, fjälltegel
hög
C-skena som horisontell skena
24–30/31–40 mm
min. 36 mm
nej
03-001150
Dubbel takkrok ZD 30/40
- justerbar i tre riktningar
- central lastfördelning
- smalt mellanrum mellan tegelpannor
egenskaper
lertegel, betongtegel
extremt hög
C-skena som horisontell skena
24–30/31–40 mm
min. 48 mm
ja
03-000255;03-000257
Dubbel takkrok ZD 30/40 lång
- justerbar i tre riktningar
- central lastfördelning
- smalt mellanrum mellan tegelpannor
egenskaper
lertegel, betongtegel
extremt hög
C-skena som horisontell skena
24-30/31-40 mm
min. 48 mm
ja
03-001726
Dubbel takkrok BS 30
- justerbar i tre riktningar
- central lastfördelning
- smalt mellanrum mellan tegelpannor
egenskaper
fjälltegel
extremt hög
C-skena som horisontell skena
24–30 mm
min. 48 mm
ja
03-000267
Takkrok BS 30
- justerbar i tre riktningar
- central lastfördelning
- smalt mellanrum mellan tegelpannor
egenskaper
fjälltegel
hög
C-skena som horisontell eller vertikal skena
24–30 mm
min. 48 mm
ja
03-000258
Spånplatteskruvar 6 mm
- godkända av byggmyndighet
egenskaper
flex 18/30/40, ZD 633
stål galvaniserat (alternativ V2A)
Ø 6 mm x längder
30 mm, 60 mm, 90 mm, 120 mm, 150 mm
Spånplatteskruvar 8 mm
- godkända av byggmyndighet
- passar även för isolering med taksparrar
egenskaper
ZD 30/40, BS 30, ZD 30 N35, ZD 533, ZD 544
stål galvaniserat
Ø 8 mm x längd
100 mm, 140 mm, 180 mm, 220 mm, 260 mm, 300 mm, 340 mm
Mer information om monteringssystemet för takpannor
För montering på tegeltak passar våra set med takkrokar i novotegra- serien perfekt. De olika seten består av en grundprofil och en bygel som skruvas in i grundprofilen. Takkrokarna har tre inställningslägen och kan därmed anpassas till alla tegeltak. Så uppnås en homogen modulyta även på ojämna tak. Oavsett om du väljer den stora grundprofilen med extra bygel för höga snölaster eller flex-takkrokar för lägre belastning, så får du en enkel, stabil och flexibel lösning för ditt tegeltak.
C-skenan monteras alltid enligt samma princip. Ett klassiskt skruvförband med självlåsande mutter ger en snabb, stark och hållbar infästning, oavsett om du monterar med enkelskena eller korsande skena. Utrymmet inuti skenan fungerar samtidigt som kabelkanal och rymmer både kabel och kontakt. Alla änd- och mellanfästen är redan förmonterade och finns även i eloxerat svart utförande. Stående eller liggande? Enkelskena eller korsande skena? Med tillförlitlig infästningsteknik monteras modulerna snabbt och säkert på C-skenorna. Ändfästena ser till att modulytan är på samma nivå med C-skenorna för en närmast osynlig underkonstruktion – och en visuellt perfekt anläggning.
