Systemdetaljer

Insertion system for corrugated and sandwich roof

Vågformad eternit och sandwichpaneler | Iläggssystem

Iläggssystem med vertikala moduler

Systemövergripande komponenter
C-skenan fungerar samtidigt som kabelkanal
Vertikal och horisontell montering är möjligt
Iläggsskena i anodiserat svart eller blank aluminium – beroende på modell

Skicka förfrågan

Dina fördelar

Komplett förmonterade skruvstift med centrerad lastfördelning

Stora spännvidder möjligt (C-skena 71-2 / C-skena 95-3)

C-skenan fungerar samtidigt som kabelkanal

Lösningar för trä- och stålläkt

Komponenter

Komponenter

Klicka på + symbolerna för att se komponenterna i detta montagesystem.

Iläggsskenor

snygg montering
tidseffektiv montering
spänningsfri och flytande modulmontering

egenskaper

Monteringstyp:
iläggssystem

Modulmontering:
stående & liggande, anslutning som korsskena eller specialmontering

Kompatibla profilskenor:
C-skena/C-N-skena/N-skena korta profiler liggande

Modulramens höjd:
30–50 mm

Längder:
5,40 m – alla/2,20 m (35 mm + 40 mm)

Finns i svart:
ja

Artikelnummer:
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375

Korskoppling IR på C eller C-N

Koppling för montering av iläggsskenor på C-skenor eller C-N-skenor

säker koppling tack vare kraft- och formstängning
helt förmonterad

egenskaper

Monteringstyp:
iläggssystem

Monteringsverktyg:
AF 13 insex

Kompatibla profilskenor:
C-skena/C-N-skena/kort profil liggande

Mått:
50x66 mm

Skenförbindningssats IR

För att förlänga iläggsskenor

kopplingen fungerar samtidigt som flytande lagerkonstruktion

egenskaper

Monteringstyp:
iläggssystem

Monteringsverktyg:
Insexnyckel 3 mm

Kompatibelt med:
iläggsskena

Mått:
65x150 mm

Finns i svart:
ja

Artikelnummer:
03-000648/03-000499

Ändstopp IR

För snygga avslut på skenändar

snygga avslut på skenändar
färgen matchar iläggsskenan
förhindrar att moduler glider ut

egenskaper

Monteringstyp:
iläggssystem

Monteringsverktyg:
Torx 30

Kompatibelt med:
iläggsskena

Mått:
49x49 mm

Finns i svart:
ja

Artikelnummer:
03-000691/03-000693

C-skena 38-1,6

Används som modulstödskena, korsskena eller kabelkanal

fungerar även som kabelkanal

egenskaper

Skentyp:
kan användas som modulstödskena, korsskena eller kabelkanal

Lastkapacitet:
medel

Kompatibla takfästen:
takkrok toppmonterad, skruvstift, fogklämmor

Kompatibla modulfästen:
modulklämmor, iläggsskenor

Mått:
52x38 mm/1,6 mm skena nedtill

Längder:
2,20 m/5,90 m

Finns i svart:
ja

Artikelnummer:
03-001362;03-001364;03-001365

C-skena 47-2

Används som modulstödskena, korsskena eller kabelkanal

fungerar även som kabelkanal
kan beträdas under monteringen
stort utskjutande stöd möjligt

egenskaper

Skentyp:
kan användas som modulstödskena, korsskena eller kabelkanal

Lastkapacitet:
hög

Kompatibla takfästen:
takkrok toppmonterad, skruvstift, fogklämmor

Kompatibla modulfästen:
modulklämmor, iläggsskenor

Mått:
52x47 mm/2 mm skena nedtill

Längder:
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m

Finns i svart:
ja

Artikelnummer:
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370

C-skena 71-2

Används som modulstödskena, korsskena eller kabelkanal

fungerar även som kabelkanal
kan beträdas under monteringen
stort utskjutande stöd möjligt

egenskaper

Skentyp:
kan användas som modulstödskena, korsskena eller kabelkanal

Lastkapacitet:
mycket hög

Kompatibla takfästen:
takkrok toppmonterad, skruvstift, fogklämmor

Kompatibla modulfästen:
modulklämmor, iläggsskenor

Mått:
52x71 mm/2 mm skena nedtill

Längd:
5,90 m

Finns i svart:
nej

Artikelnummer:
03-001371

C-skena 95-3

Används som modulstödskena, korsskena eller kabelkanal

fungerar även som kabelkanal
kan beträdas under monteringen
stort utskjutande stöd möjligt

egenskaper

Skentyp:
kan användas som modulstödskena, korsskena eller kabelkanal

Lastkapacitet:
extremt hög

Kompatibla takfästen:
takkrok toppmonterad, skruvstift, fogklämmor

Kompatibla modulfästen:
modulklämmor, iläggsskenor

Mått:
52x95 mm/3 mm skena nedtill

Längd:
5,90 m

Finns i svart:
nej

Artikelnummer:
03-001372

Skenförbindningssats

Skenförbindning för förlängning av C-skenor

säker anslutning av två C-skenor
tillgänglig som flytande lagerkonstruktion

egenskaper

Lastkapacitet:
hög

Kompatibelt med:
C-skena 38, 47, 71, 95

Mått:
52x40 mm/hålavstånd 50 mm

Längd:
325 mm

Varianter:
flytande lager

Täcklock C38

Snabb, stark och permanent pålitlig koppling

snygg skenfinish
UV- och vädertålig

egenskaper

Monteringstyp:
klämsystem

Monteringsverktyg:
behövs ej

Kompatibelt med:
C-skena 38

Varianter:
C47 sw

Mått:
57x54x80 mm

Artikelnummer:
03-001523

Täcklock C-skena C47

Snabb, stark och permanent pålitlig koppling

snygg skenfinish
UV- och vädertålig

egenskaper

Monteringstyp:
klämsystem

Monteringsverktyg:
behövs ej

Kompatibelt med:
C-skena 47

Mått:
57x63x80 mm

Varianter:
Täcklock C38 sw

Artikelnummer:
03-001522

Skruvstiftssats (för trä) M10

För montering av C-skenor

central lastfördelning
helt förmonterad
finns i längder
passar även trapetstak

egenskaper

Takåstyp:
Takås av trä

Lastkapacitet:
medel

Kompatibla profilskenor:
C-skena som horisontell eller vertikal skena

Övrigt kompatibelt:
hängbultsbryggor, grundplåtar

Mått:
beroende på längden

Längder:
200 mm/250 mm/300 mm

Varianter:
50 st./10 st. per förpackning

Artikelnummer:
03-000222;03-000223;03-000224

Skruvstiftssats (för trä) M12

För montering av C-skenor

central lastfördelning
helt förmonterad
finns i längder
passar även trapetstak

egenskaper

Takåstyp:
Takås av trä

Lastkapacitet:
hög

Kompatibla profilskenor:
C-skena som horisontell eller vertikal skena

Övrigt kompatibelt:
hängbultsbryggor, grundplåtar

Mått:
beroende på längden

Längder:
200 mm/250 mm/300 mm

Varianter:
50 st./10 st. per förpackning

Artikelnummer:
03-000211;03-000210;03-000216

Skruvstiftssats (för stål)

För montering av C-skenor

central lastfördelning
helt förmonterad
finns i längder
passar även trapetstak

egenskaper

Takåstyp:
Takås av stål (SP)

Lastkapacitet:
medel

Kompatibla profilskenor:
C-skena som horisontell eller vertikal skena

Övrigt kompatibelt:
hängbultsbryggor, grundplåtar

Mått:
beroende på längden

Längder:
140 mm/185 mm/220 mm/260 mm

Varianter:
50 st./10 st. per förpackning

Artikelnummer:
03-000199;03-000202;03-000203;03-000943

Tillbehör

Lock C-skena 2 000 mm

Nedladdningar

Datablad

Datablad | vågformad eternit och sandwichpaneler | iläggsystem SV

Monteringsanvisningar

Montageanvisning | vågformad eternit och sandwichpaneler SV

Modulrekommendation

Porträtt av Iläggssystem för modulrekommendation

Tillverkare: AEG Solar, Aleo Solar, Aiko Solar, Canadian Solar, EXE Solar, Meyer Burger, Solyco, Sonnenkraft, SunPower Maxeon, Trina Solar, SOLARWATT

Värdena för vind- och snölaster (Pa) finns i modultillverkarens installationsanvisningar. Belastningsvärdena måste kontrolleras individuellt för varje modultyp. Modulerna fästs i en inskjutningsskena på karmens kortsida.

a = 56 mm
b = 30 - 50 mm
(Ramens höjd)

Landskap för Iläggssystem för modulrekommendation

Tillverkare: AEG Solar, Aleo Solar, Aiko Solar, Canadian Solar, EXE Solar, Meyer Burger, SoLuxTec, Solyco, Sonnenkraft, SunPower Maxeon, SOLARWATT

Värdena för vind- och snölast (Pa) finns i modultillverkarens installationsanvisningar. Belastningsvärdena måste kontrolleras individuellt för varje modultyp. Modulerna fästs med en inskjutningsskena på karmens långsida.

a = 56 mm
b = 30 - 50 mm
(Ramens höjd)

Våra referenser

Våra referenser för korrugerade tak och sandwich-tak

Zaragoza, Spanien

Korrugerat tak och sandwich-tak med klämsystem

PV på taket på menyn

Läs framgångshistoria

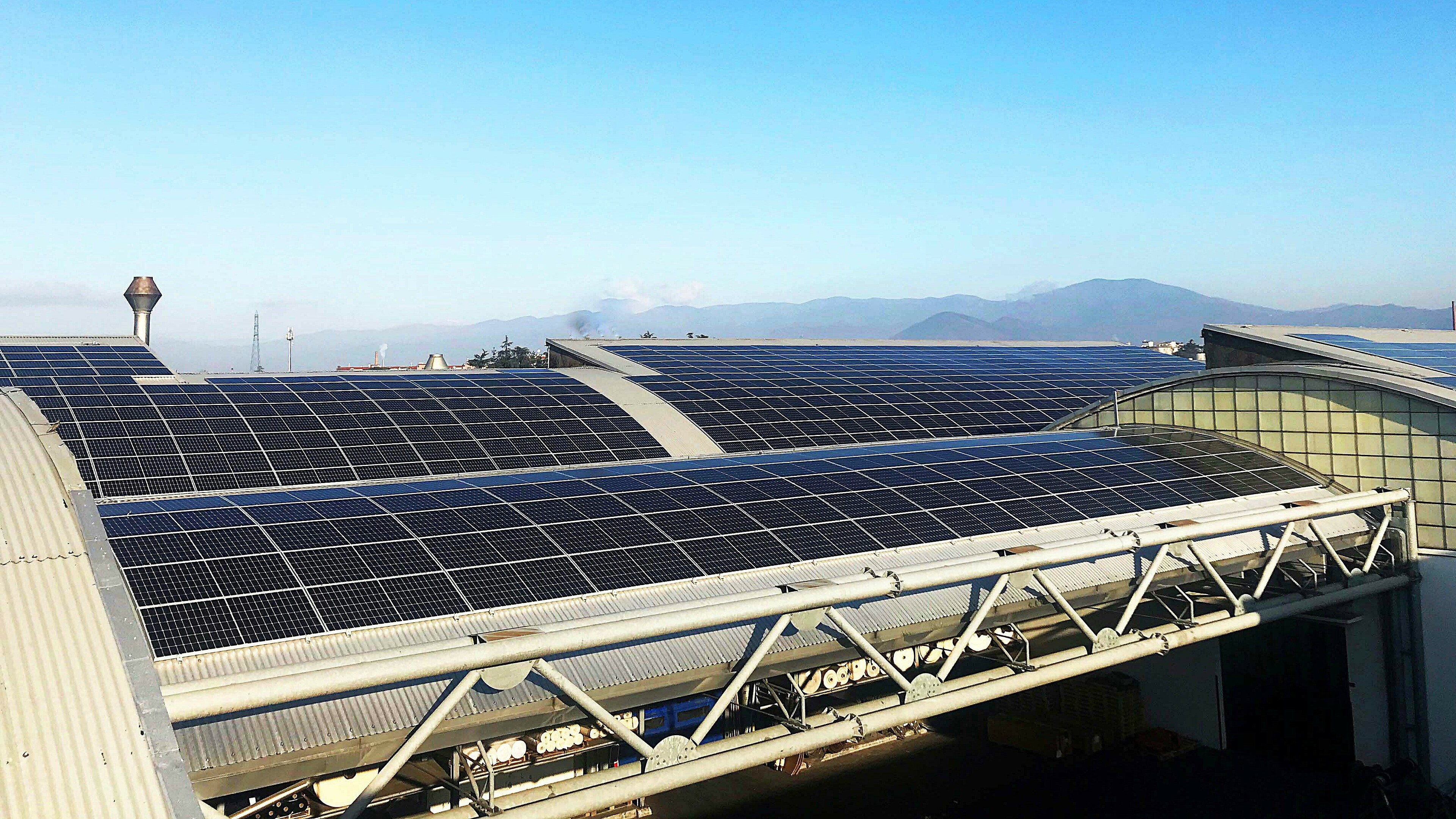

Prato, Italien

Korrugerat tak och sandwich-tak med klämsystem

Solceller på taket i textilsektorn

Läs framgångshistoria

Beskrivning

Mer information om monteringssystemet för korrugerade tak och sandwichtak

Takstolar med trä- eller stålreglar? Takbeläggning med vågformad eternit eller sandwichpaneler? Med våra skruvstift kan du snabbt och enkelt använda vårt iläggningssystem i ditt projekt.

Iläggningsskenor i blank aluminium eller svart utförande matchar färgen på modulramen. Den genomtänkta tekniken ger hög säkerhet och effektiv montering. Med flytande montering överför den stående eller liggande modulramen belastningen till skenorna. Du lägger i modulerna blixtsnabbt och drar samtidigt kablar och kontakter i den undre korsmonterade skenan. Den unika C-skenan är både bärskena och kabelkanal samt ger ett rent och ändamålsenligt resultat. C-skenan ansluts till skruvstiftet med ett klassiskt skruvförband i botten av skenan, vilket möjliggör steglös inställning och nivåreglering av det undre skensystemet. Eftersom C-skenan ansluts centrerat till skruvstiftet sker lastöverföringen mitt på skruven och den utsätts inte för ökad skjuvbelastning. Skruvstift tillhandahålls i flera längder och diametrar för ditt tak. Anläggningen kompletteras med täckkåpor och ändstopp och om så önskas snörasskydd – alltid med design och kvalitet i fokus.
