Toitures ondulées et panneaux sandwich | Système d'insertation

Système d’insertion avec montage portrait des modules

  • Composants communs à différents systèmes
  • Le rail en C sert en même temps de passage de câbles
  • Montage portrait et paysage des modules possible
  • Rail d’insertion noir anodisé ou couleur alu, assorti au module

Envoyer une demande

Vos avantages

Vis à double filetage entièrement préconfectionnées avec application des charges au centre

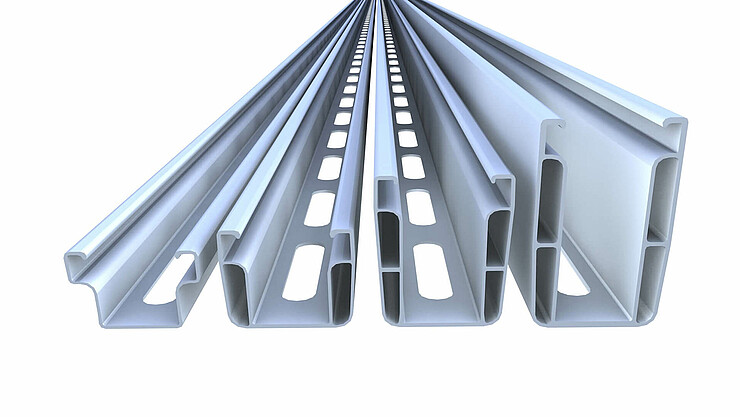

Possibilité d’avoir de grandes portées (rail en C 71-2 / rail en C 95-3)

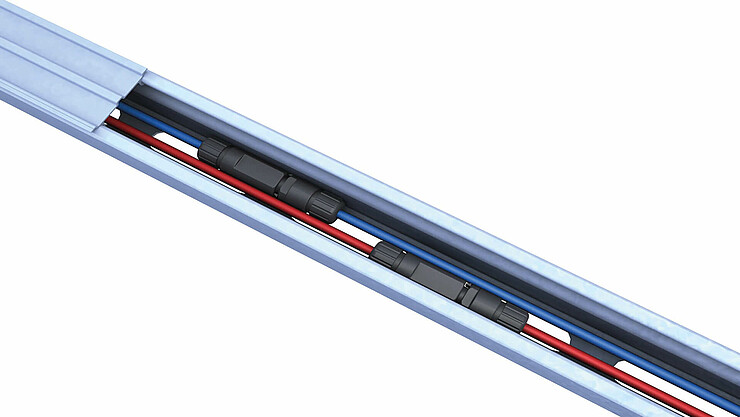

Le rail en C sert également de passage de câbles

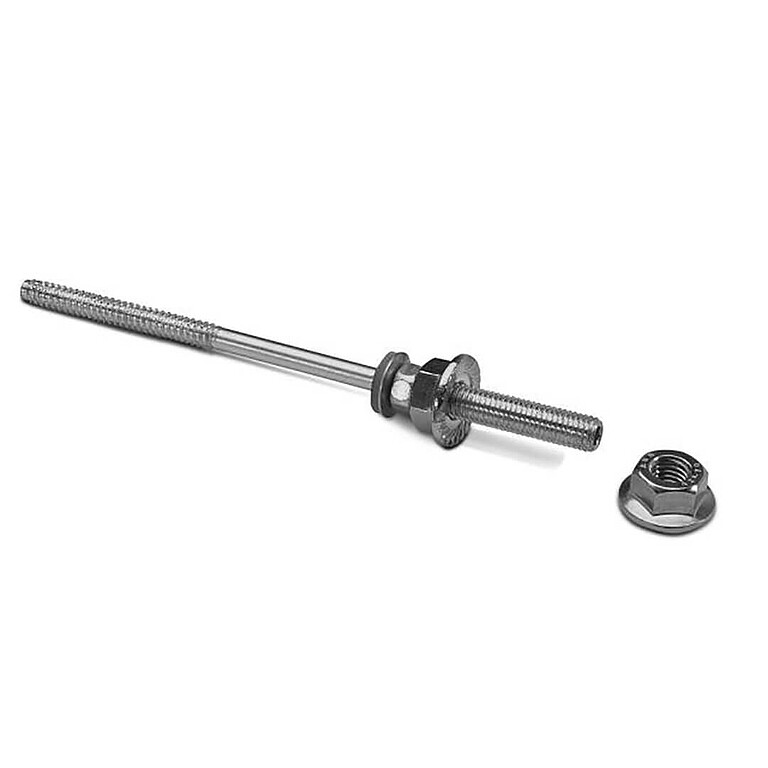

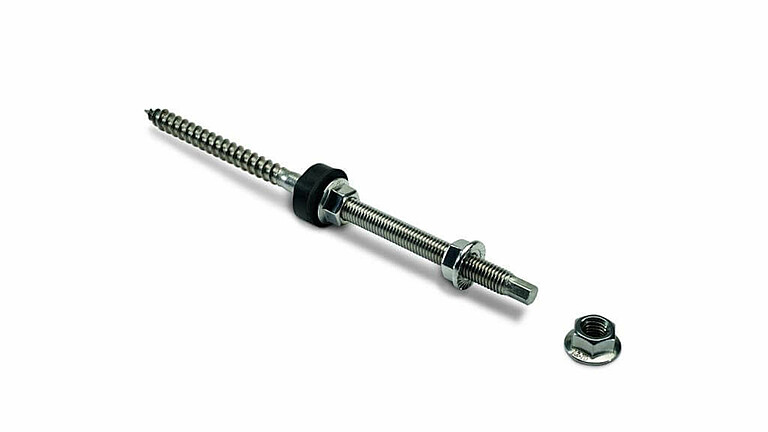

Solutions pour pannes en bois et en acier



Composants

Attachement du module Rails de profilés Fixation du toit

Composants

Cliquez sur le symbole + pour voir les composants de ce système de montage.



Plus d'informations sur le système d'insertion

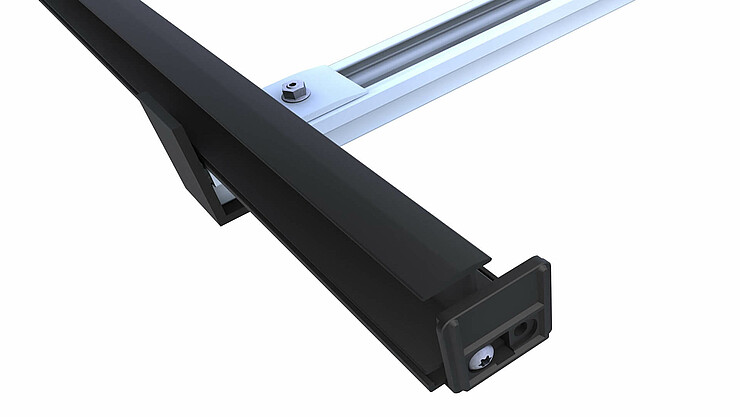

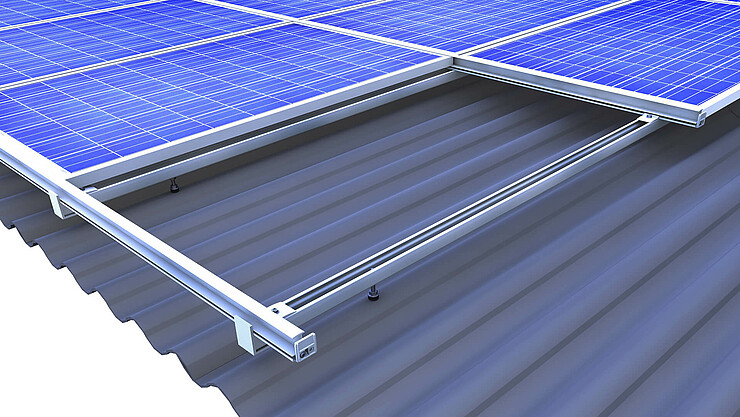

Qu‘il s‘agisse d‘un toit à pannes en bois ou en acier, d‘une couverture enplaques ondulées de fibrociment ou en panneaux sandwichs, notre kit devis à double filetage vous permet d‘installer notre système d‘insertion,facilement et rapidement. Les rails d‘insertion sont disponibles en couleur alu ou noire, en accord avec la couleur du cadre de panneau solaire. La technique soigneusement pensée offre sûreté et efficacité du montage. Le cadre de panneau solaire, posé flottant en portrait ou en paysage, transmet la charge aux rails. Insérez les panneaux solaires en un clin d‘oeil et posez les câbles avec leurs connecteurs dans le rail inférieur de l‘assemblage en croix. La combinaison d‘un rail en C comme profilé de base et d‘un chemin de câble est une configuration unique - efficace et non surchargée.

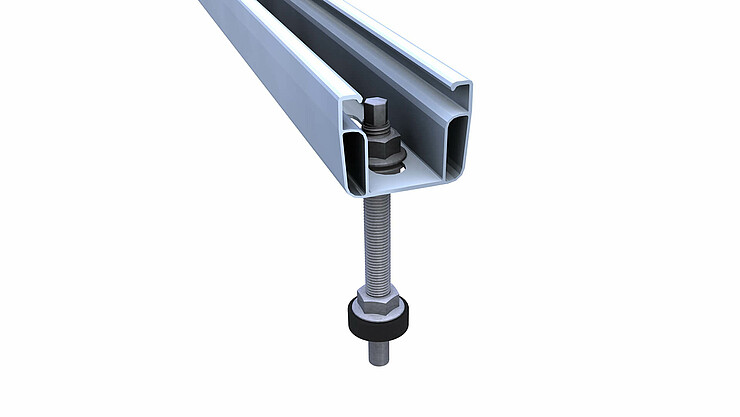

Le raccordement du rail en C aux vis à double filetage par un assemblage vissé classique à la base du rail permet un réglage en hauteur et un nivelage à volonté du rail de niveau inférieur. Le raccordement central des rails en C à la vis à double filetage a pour effet de transmettre la charge au milieu de cette dernière qui, de ce fait, ne subit aucun effort de flexion supplémentaire. Le kit de vis à double filetage est disponible en plusieurs longueurs et diamètres pour s‘adapter à votre toit. L‘installation est parachevée par des caches et des butées de bordure et peut aussi être équipée d‘un dispositif pare-neige : design et qualité sont les avantages premiers de notre système d‘insertion.

Nous vous assistons dans votre projet

Conception du système avec Solar-Planit

Planifiez différents types de toits, couvertures et sous-structures

Conception du système avec Solar-Planit Planifiez différents types de toits, couvertures et sous-structures Service d’installation initiale

Votre projet au centre de nos préoccupations – nos experts vous assistent sur place

Séminaires et formations

Restez informé et apprenez-en davantage sur nos systèmes de montage
