Couverture en tuiles | Système de serrage side-fix
Système de serrage monocouche avec montage portrait des modules
- Possibilité de montage paysage des modules en rails croisés
- Le large profilé de base ainsi que la possibilité de réglage latéral offrent une flexibilité maximale lors du montage
- Faible écart entre la structure porteuse et la couverture de la toiture
Composants
Composants
Cliquez sur le symbole + pour voir les composants de ce système de montage.
Pince centrale blanche/noire
- Facile à monter grâce à la fonction de verrouillage
- Peu d’espace requis
Caractéristiques
Système de fixation par pinces
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal (en fonction du type de toit)
Rail C/Rail C-N, rails courts, toit plat III
30-42 mm/43-52 mm
11,4 mmx52 mm
oui
03-001345/03-001346/03-000285/03-000286

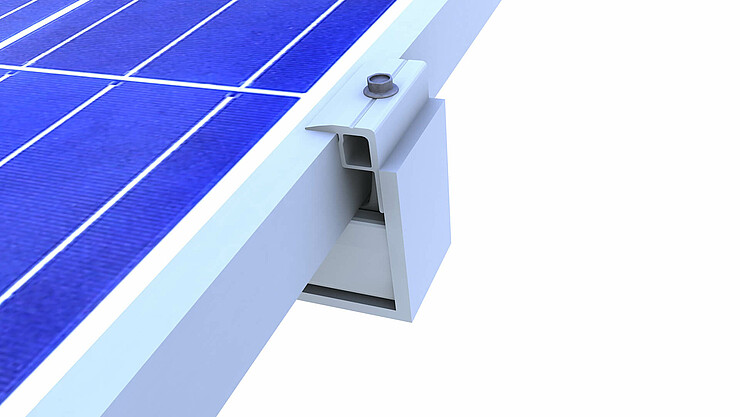

Pince finale blanche/noire
- Facile à monter grâce à la fonction de verrouillage
- Peu d’espace requis
- Possibilité d’encastrement dans le rail
Caractéristiques
Système de fixation par pinces
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal
Rail C/Rail C-N, rails courts, toit plat III
30-42 mm/43-52 mm
14 mmx52 mm
oui
03-001237/03-001236/03-000287/03-000288
Protection contre le glissement
- Aide au montage pour le placement des modules
- Sécurisation supplémentaire des modules
Caractéristiques
Système de fixation par pinces
Disposition en portrait
Rail C/Rail C-N/Rail N/Rail porte-module Toit végétalisé
M8, M6, sans trou
25 mm
03-000006/03-000007
Rail C-N 60

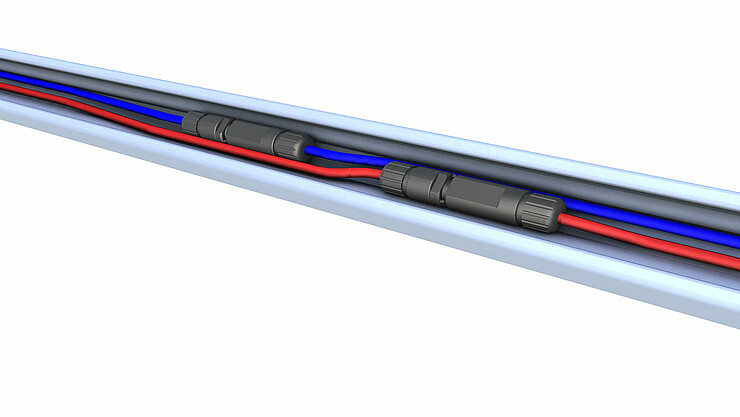

- C-N-Rail utilisable comme chemin de câbles
- Facile à monter sur le côté
- Disponible en différentes longueurs
Caractéristiques
peut être utilisé comme rail de support de module ou comme rail transversal
élevé
crochet de toit fixation latérale
pinces pour modules, rails d'insertion
52 x 60/ 1,8mm fond de rail
5,90 m
oui
C-N-rail 60 5,90 m : 03-001728 ; C-N-rail 60 5,90 m noir : 03-001730
Connecteur de rail C-N 60 S : 03-001731 (Longueur : 300 mm) ; Jeu de connecteurs de rail C-N 60 S : 03-001729 (Longueur : 300 mm)
Rail C-N 37
- Le rail C-N sert aussi de passage de câbles
- Connexion facile à assembler par le côté
Caractéristiques
Comme rail porte-module, rail transversal ou passage de câbles
moyennement élevé
Crochet de toit side-fix
Pinces de module, rails d’insertion
52x37 mm/1,6 mm Rail inférieur
2,20m/5,40m
oui
03-001413;03-001328;03-001412

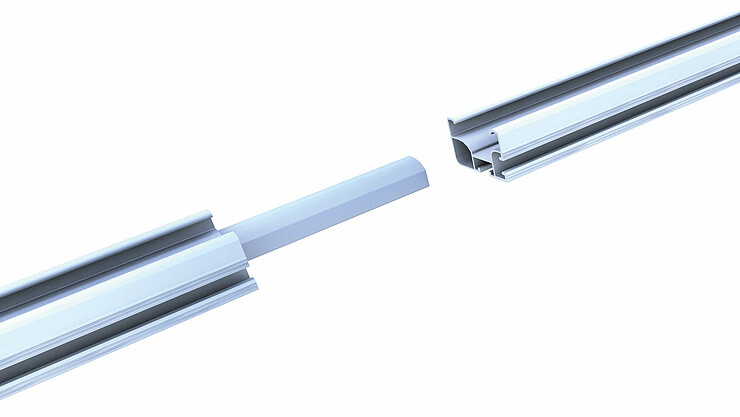

Kit Connecteur de rails C-N 37 S
- Connecteur interne pour maximiser la liberté d’assemblage
Caractéristiques
moyennement élevé
Rail C-N 37
250 mm
-
03-001347

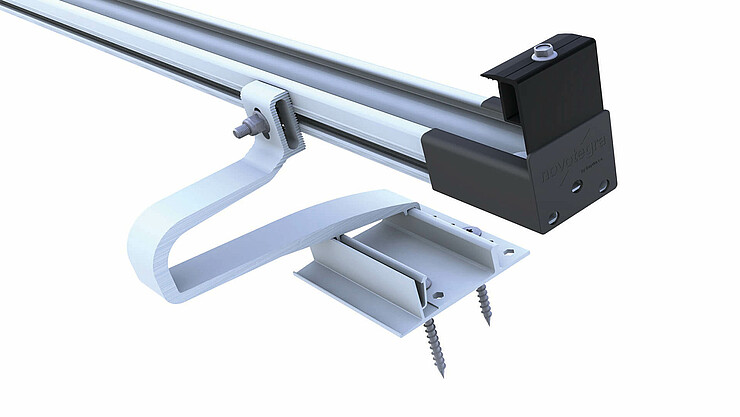

Capuchon d’extrémité Rail C-N 37 noir
- Finition du rail visuellement attrayante
- Résistant aux UV et aux intempéries
Caractéristiques
Système d’insertion/de fixation par pinces
Non requis
Rail C-N 37
57x52x80 mm
-
03-001343
Crochet de toit ZD 30 N35 Vertical
- Installation rapide des crochets de toit grâce à la technologie de clipsage
- Crochets de toit pour le chevauchement de grandes tuiles jusqu’à environ 11cm
Caractéristiques
en terre cuite, béton
Élevée
Rails C-N ou N Disposition verticale
30 mm
min. 48 mm
non

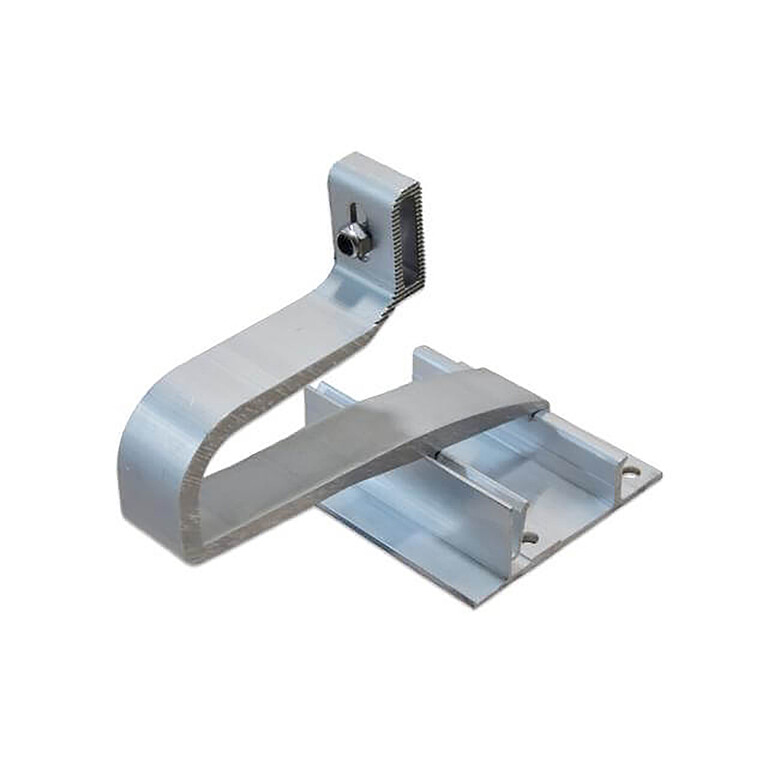

Crochet de toit ZD 30 N35 Disposition en paysage
- Installation rapide des crochets de toit grâce à la technologie de clipsage
- Crochets de toit pour le chevauchement de grandes tuiles jusqu’à environ 11cm
Caractéristiques
en terre cuite, béton
Élevée
Rail C-N Disposition horizontale
30 mm
min. 48 mm
non
03-001351
Crochet de toit ZD 533
- Connexion rail-crochet de toit réglable en hauteur
- Connexion facile à assembler par le côté
Caractéristiques
en terre cuite, béton
moyen
Rails C-N ou N Disposition verticale
30 mm
min. 48 mm
non
03-000731

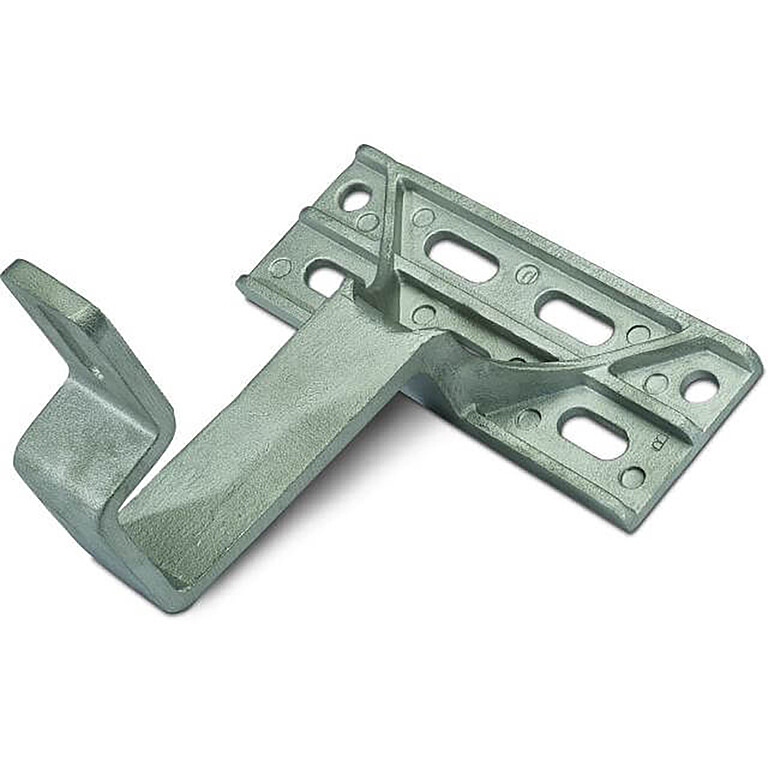

Crochet de toit ZD 544
- Connexion rail-crochet de toit réglable en hauteur
- Connexion facile à assembler par le côté
Caractéristiques
en terre cuite, béton
moyen
Rail C-N Disposition horizontale
30 mm
min. 48 mm
non
03-000611
Vis de montage pour crochet de toit 6 mm
- Approuvé par les autorités compétentes en matière de construction
Caractéristiques
flex 18/30/40, ZD 633
acier galvanisé (alternative V2A)
Ø 6 mm x longueurs
30 mm, 60 mm, 90 mm, 120 mm, 150 mm
Vis de montage pour crochet de toit 8 mm
- Approuvé par les autorités compétentes en matière de construction
- Convient également pour l’isolation des chevrons
Caractéristiques
ZD 30/40, BS 30, ZD 30 N35, ZD 533, ZD 544
acier galvanisé
Ø 8 mm x longueur
100 mm, 140 mm, 180 mm, 220 mm, 260 mm, 300 mm, 340 mm
Plus d'informations sur le système de serrage
Qu’il s’agisse de tuiles ou de tuiles en pierre : novotegra s’adapte parfaitement à toutes les toitures en tuiles. Le système est facile et rapide à installer, offre de nombreuses possibilités sur mesure, tout en étant extrêmement solide et stable. Notre crochet de toit permet de raccorder le rail à la rainure de manière réglable en hauteur. Le rail N avec vis à fente peut être connecté via la fente sur la tête du crochet de toit et serré en toute sécurité via les cannelures.
Le raccordement latéral vous évite une installation fastidieuse par le bas et vous permet de voir clairement le point de fixation. Les crochets de toit sont simplement fixés aux chevrons et ne se relèvent pas, même en cas de charge. Les tuiles en tôle onéreuses ne sont donc pas nécessaires. Les rails N permettent de porter les rails en porte-à-faux au-delà du point de fixation sur le crochet de toit. Selon la section du rail, ils sont disponibles pour différentes portées et peuvent être prolongés très facilement au moyen de connecteurs enfichables qui peuvent être vissés sur le côté. Grâce au mécanisme d’encliquetage, le système de serrage vous offre une technique de montage extrêmement pratique et sûre pour fixer les modules. Vous pouvez installer les modules à la fois en montage portrait et paysage, en monocouche ou avec des rails croisés, et bénéficier d’un effort d’installation minimal grâce aux attaches de modules préassemblées. Les attaches de modules sont disponibles en couleur alu ou en noir. Il est ainsi possible de créer des champs de modules attrayants et homogènes.
