Couverture en tuiles | Système de serrage top-fix

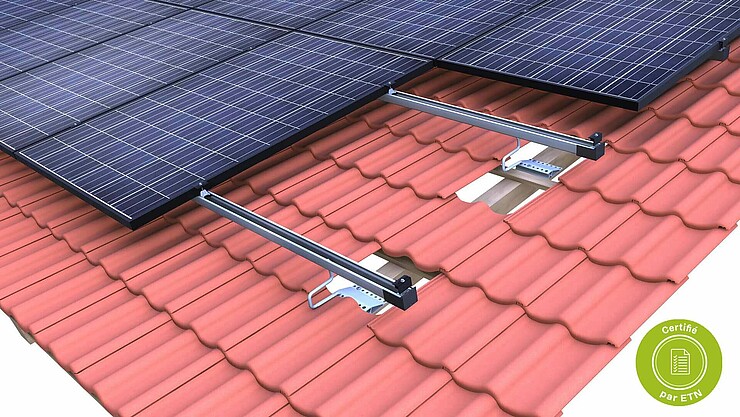

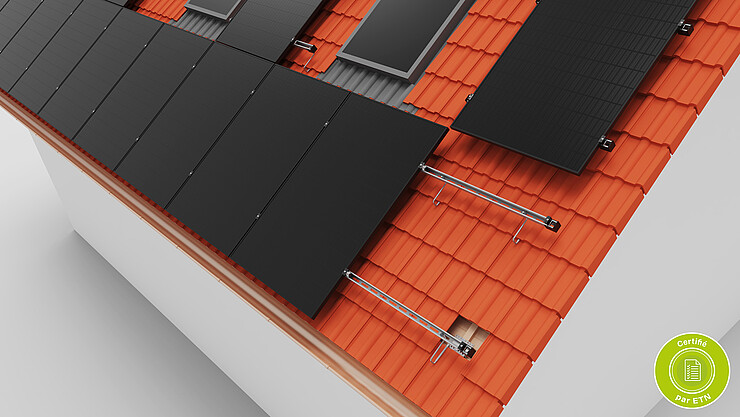

Le système de serrage monocouche avec modules montés en portrait
- Composants communs à différents systèmes
- Application des charges au centre
- Possibilité de montage paysage des modules en rails croisés
- 2 attaches pour toutes les hauteurs de cadre en noir anodisé ou couleur alu
- Convient également aux tuiles alsaciennes
Composants
Composants
Cliquez sur le symbole + pour voir les composants de ce système de montage.
Pince centrale blanche/noire
- Facile à monter grâce à la fonction de verrouillage
- Peu d’espace requis
Caractéristiques
Système de fixation par pinces
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal (en fonction du type de toit)
Rail C/Rail C-N, rails courts, toit plat III
30-42 mm/43-52 mm
11,4 mmx52 mm
oui
03-001345/03-001346/03-000285/03-000286
Pince finale blanche/noire
- Facile à monter grâce à la fonction de verrouillage
- Peu d’espace requis
- Possibilité d’encastrement dans le rail
Caractéristiques
Système de fixation par pinces
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal
Rail C/Rail C-N, rails courts, toit plat III
30-42 mm/43-52 mm
14 mmx52 mm
oui
03-001237/03-001236/03-000287/03-000288
Protection contre le glissement
- Aide au montage pour le placement des modules
- Sécurisation supplémentaire des modules
Caractéristiques
Système de fixation par pinces
Disposition en portrait
Rail C/Rail C-N/Rail N/Rail porte-module Toit végétalisé
M8, M6, sans trou
25 mm
03-000006/03-000007

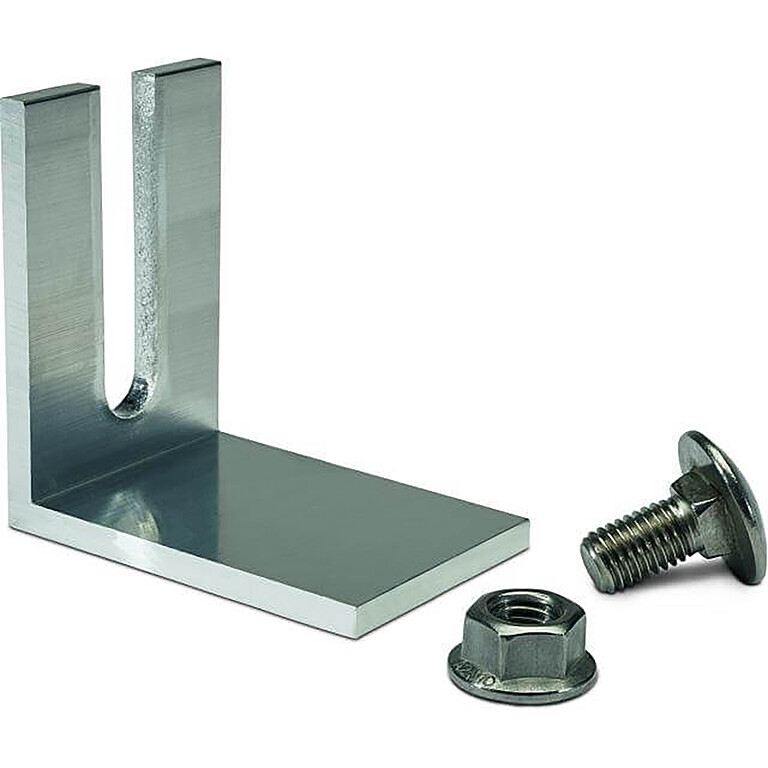

Kit Protection contre le glissement Rail C
- Aide au montage pour le placement des modules
- Sécurisation supplémentaire des modules
Caractéristiques
Système de fixation par pinces
Disposition en paysage
Rail C (disposition verticale)
53 mmx80 mmx80/100/130 mm
C47-2/C71-2/C95-3
oui
03-000259/03-000260/03-000261/03-000262/03-000263/03-000264

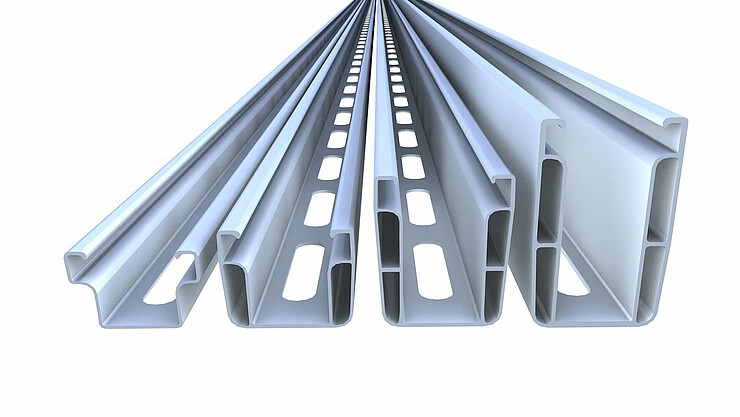

Rail C 38-1,6
- Sert aussi de passage de câbles
Caractéristiques
Comme rail porte-module, rail transversal ou passage de câbles
moyen
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Pinces de module, rails d’insertion
52x38 mm/1,6 mm Rail inférieur
2,20 m/5,90 m
oui
03-001362;03-001364;03-001365
Rail C 47-2
- Sert aussi de passage de câbles
- Peut être piétiné pendant l’installation
- Possibilité de grand porte-à-faux
Caractéristiques
Comme rail porte-module, rail transversal ou passage de câbles
Élevée
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Pinces de module, rails d’insertion
52x47 mm/2 mm Rail inférieur
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m
oui
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370
Rail C 71-2
- Sert aussi de passage de câbles
- Peut être piétiné pendant l’installation
- Possibilité de grand porte-à-faux
Caractéristiques
Comme rail porte-module, rail transversal ou passage de câbles
extrêmement élevée
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Pinces de module, rails d’insertion
52x71 mm/2 mm Rail inférieur
5,90 m
non
03-001371
Rail C 95-3
- Sert aussi de passage de câbles
- Peut être piétiné pendant l’installation
- Possibilité de grand porte-à-faux
Caractéristiques
Comme rail porte-module, rail transversal ou passage de câbles
extrêmement élevée
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Pinces de module, rails d’insertion
52x95 mm/3 mm Rail inférieur
5,90 m
non
03-001372
Kit Connecteur de rails
- Connexion sécurisée de deux rails C
- Disponible comme construction de joint de dilatation
Caractéristiques
Élevée
Rail C 38, 47, 71, 95
52x40 mm/distance entre les trous 50 mm
325 mm
Joint de dilatation

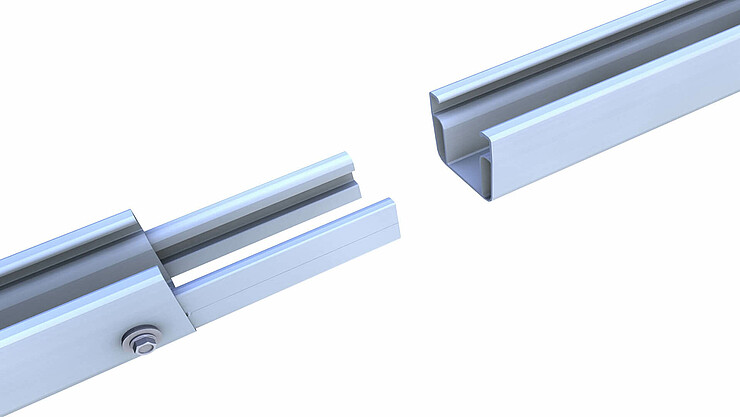

Kit Connecteur de rails C47 S
- Connexion sécurisée de deux rails C
- Connecteur interne pour maximiser la liberté d’assemblage
Caractéristiques
Élevée
Rail C 47-2
30 mm
200 mm
-
03-000925
Capuchon d’extrémité C38
- Finition du rail visuellement attrayante
- Résistant aux UV et aux intempéries
![[Translate to FR:]](/fileadmin/01_Mounting_Systems/01-Tile-Roof/01-Clamping-System-Top-Fix/abdeckkappe-c38-sw.JPG)
Caractéristiques
Système de fixation par pinces
Non requis
Rail C 38
C47 noir
57x54x80 mm
03-001523
Capuchon d’extrémité Rail C C47
- Finition du rail visuellement attrayante
- Résistant aux UV et aux intempéries
![[Translate to FR:]](/fileadmin/01_Mounting_Systems/01-Tile-Roof/01-Clamping-System-Top-Fix/abdeckkappe-c47-sw.JPG)
Caractéristiques
Système de fixation par pinces
Non requis
Rail C 47
57x63x80 mm
Capuchon d’extrémité C38 noir
03-001522
Crochet de toit flex 18/30/40
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
en terre cuite, béton, en queue de castor
moyen
Rail C Disposition horizontale ou verticale
18-24/24-30/31-40 mm
min. 36 mm
non
03-001109;03-001150;03-001151
Crochet de toit ZD 30/40
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
en terre cuite, béton
Élevée
Rail C Disposition horizontale ou verticale
24-30/31-40 mm
min. 48 mm
oui
03-000254;03-000256
Crochet de toit ZD 30/40 long
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
![[Translate to FR:]](/fileadmin/_processed_/4/8/csm_03-001723-zd30-lang-novotegra_01_c68d793365.png)
Caractéristiques
en terre cuite, béton
Élevée
Rail C Disposition horizontale ou verticale
24-30/31-40mm
min. 48mm
oui
03-001723;03-001725
Crochet de toit double flex 30/40
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
en terre cuite, béton, en queue de castor
Élevée
Rail C Disposition horizontale
24-30/31-40 mm
min. 36 mm
non
03-001150
Crochet de toit double ZD 30/40
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
en terre cuite, béton
extrêmement élevée
Rail C Disposition horizontale
24-30/31-40 mm
min. 48 mm
oui
03-000255;03-000257
Crochet de toit double ZD 30/40 long
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
en terre cuite, béton
extrêmement élevée
Rail C Disposition horizontale
24-30/31-40 mm
min. 48 mm
oui
03-001726
Crochet de toit double BS 30
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
en queue de castor
extrêmement élevée
Rail C Disposition horizontale
24-30 mm
min. 48 mm
oui
03-000267
Crochet de toit BS 30
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
en queue de castor
Élevée
Rail C Disposition horizontale ou verticale
24-30 mm
min. 48 mm
oui
03-000258
Vis de montage pour crochet de toit 6 mm
- Approuvé par les autorités compétentes en matière de construction
Caractéristiques
flex 18/30/40, ZD 633
acier galvanisé (alternative V2A)
Ø 6 mm x longueurs
30 mm, 60 mm, 90 mm, 120 mm, 150 mm
Vis de montage pour crochet de toit 8 mm
- Approuvé par les autorités compétentes en matière de construction
- Convient également pour l’isolation des chevrons
Caractéristiques
ZD 30/40, BS 30, ZD 30 N35, ZD 533, ZD 544
acier galvanisé
Ø 8 mm x longueur
100 mm, 140 mm, 180 mm, 220 mm, 260 mm, 300 mm, 340 mm
Plus d'informations sur le système de serrage

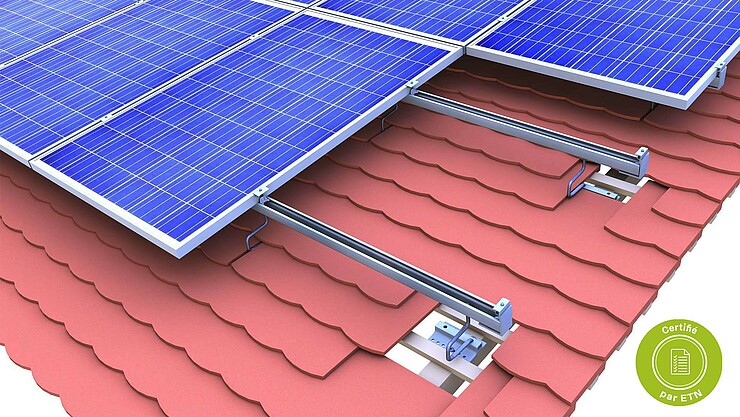

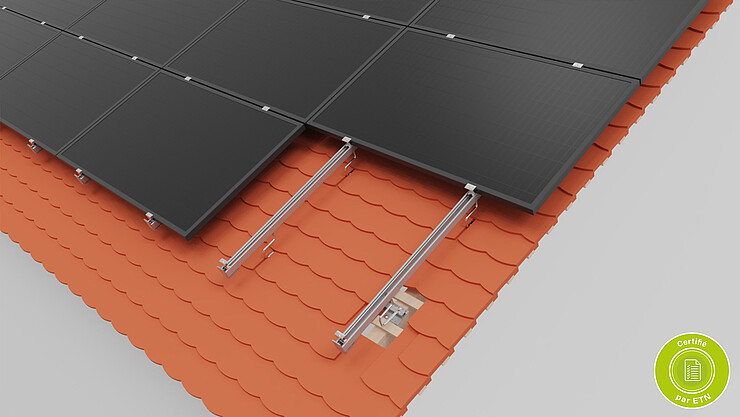

Nos kits de crochets issus de la gamme novotegra sont idéaux pour la fixation des panneaux sur une couverture en tuiles. Les différents kits se composent d‘une embase fixée par vis dans le chevron et d‘un rail C. Comme les kits de crochets de toit disposent d‘un triple réglage, ils conviennent pour toutes les couvertures en tuiles. Même sur un toit irrégulier, vous pouvez créer un champ de panneaux uniforme.

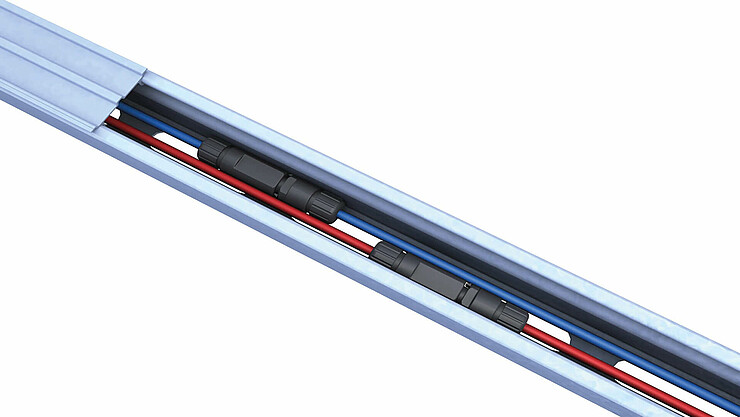

Qu’il s’agisse d‘un rail C avec un crochet double de toit pour des charges de neige élevées ou du kit de crochets pour faibles charges, nous avons toujours une solution simple, solide et flexible pour votre couverture en tuiles. Le rail en C est toujours fixé selon le même principe : un crochet fileté avec écrou et contre écrou dentés assure une fixation rapide, ferme et durable, que ce soit pour un assemblage monocouche ou pour un montage de rails croisés. L’espace intérieur du rail en C sert de canal à câbles et offre suffisamment de place pour les câbles et les connecteurs. Toutes les attaches d‘extrémités et centrales sont prémontées et peuvent également être fournies anodisées en noir. Qu‘il s‘agisse d‘une pose portrait ou paysage, à une ou deux couches, les panneaux solaires se montent rapidement et solidement sur les rails en C grâce à la fiabilité de la technique de serrage. Les attaches d‘extrémités réalisent l‘affleurement entre les rails en C et le champ de modules, ce qui rend la structure de support presque invisible, pour des installations au rendu visuel parfait.
