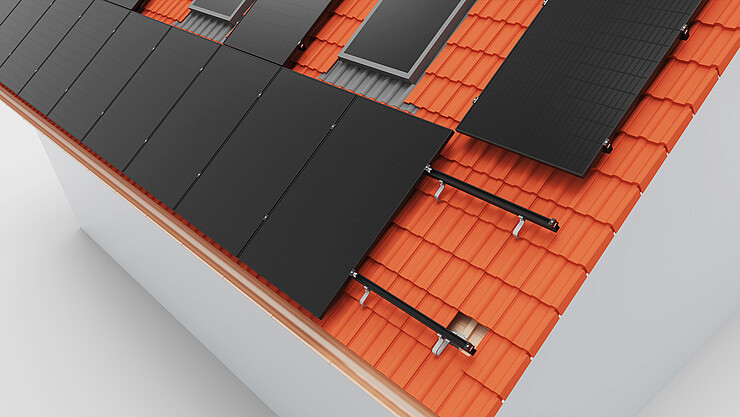

Tetto a tegole | Sistema di fissaggio side-fix
Sistema di fissaggio a uno strato con moduli montati verticalmente
- Possibilità di montaggio orizzontale con giunzione per struttura a gabbia
- L’ampia piastra di base e la regolabilità laterale offrono la massima flessibilità durante il montaggio
- Distanza minima tra la sottostruttura e la copertura del tetto
Componenti
Componenti
Clicca sui simboli + per visualizzare i componenti di questo sistema di montaggio.
Morsetto centrale grezzo/nero
- facile da montare grazie alla funzione di bloccaggio
- poco spazio richiesto
Caratteristiche
sistema di bloccaggio
verticale e orizzontale, connessione a strato singolo o a strato incrociato (a seconda del tipo di tetto)
binario a C/ binario C-N, binari corti, Tetto piano III
30-42 mm/43-52 mm
11,4 mm x 52 mm
sì
03-001345/03-001346/03-000285/03-000286
Morsetto terminale grezzo/nero
- facile da montare grazie alla funzione di bloccaggio
- poco spazio richiesto
- possibilità di terminare a filo con il binario
Caratteristiche
sistema di bloccaggio
verticale e orizzontale, connessione a strato singolo o a strato incrociato
binario a C/ binario C-N, binari corti, Tetto piano III
30-42 mm/43-52 mm
14 mm x 52 mm
sì
03-001237/03-001236/03-000287/03-000288
Protezione antiscivolo
- ausilio di montaggio per il posizionamento dei moduli
- fissaggio supplementare dei moduli
Caratteristiche
sistema di bloccaggio
verticale
binario a C/binario C-N/binario N/binario del puntello di supporto tetti verdi
M8, M6, senza foro
25 mm
03-000006/03-000007
Binario C-N 60
- C-N-Rail utilizzabile come canalina via cavo
- Facile da montare lateralmente
- Disponibile in diverse lunghezze
Caratteristiche
può essere utilizzato come guida di supporto del modulo o come guida trasversale
alto
gancio da tetto a fissaggio laterale
morsetti per moduli, guide di inserimento
52 x 60/ 1,8 mm fondo guida
5,90 m
sì
C-N-rail 60 5,90 m: 03-001728; C-N-rail 60 5,90 m nero: 03-001730
Connettore a binario C-N 60 S: 03-001731 (lunghezza: 300 mm); Set di connettori a binario C-N 60 S: 03-001729 (lunghezza: 300 mm)
Binario C-N 37
- il binario C-N funziona anche come canalina portacavi
- connessione facile da montare da un lato
Caratteristiche
può essere utilizzato come binario del puntello di supporto, binario incrociato o canalina portacavi
medio-alto
gancio per tetti side fix
morsetti per modulo, binari di inserimento
52x37 mm/1,6 mm fondo del binario
2,20 m/5,40 m
sì
03-001413;03-001328;03-001412
Set connettore per binari C-N 37 S
- connettore interno per la massima libertà di assemblaggio
Caratteristiche
medio-alto
Binario C-N 37
250 mm
-
03-001347
Tappo terminale C-N 37 sw
- finitura del binario esteticamente gradevole
- Resistente ai raggi UV e alle intemperie
Caratteristiche
sistema di bloccaggio/inserimento
non necessario
Binario C-N 37
57x52x80 mm
-
03-001343
Gancio per tetto ZD 30 N35 verticale
- installazione veloce dei ganci per tetto grazie alla tecnologia a incastro
- ganci per tetto per sovrapposizioni delle tegole larghe fino a ca. 11 cm
Caratteristiche
tegole in ceramica, tegole in cemento
elevata
Binario C-N o binario N come binario verticale
30 mm
min. 48 mm
no
Gancio per tetto ZD 30 N35 in orizzontale
- installazione veloce dei ganci per tetto grazie alla tecnologia a incastro
- ganci per tetto per sovrapposizioni delle tegole larghe fino a ca. 11 cm
Caratteristiche
tegole in ceramica, tegole in cemento
elevata
Binario C-N come binario orizzontale
30 mm
min. 48 mm
no
03-001351
Gancio per tetto ZD 533
- connessione per gancio per tetto regolabile in altezza
- connessione facile da montare da un lato
Caratteristiche
tegole in ceramica, tegole in cemento
medio
Binario C-N o binario N come binario verticale
30 mm
min. 48 mm
no
03-000731
Gancio per tetto ZD 544
- connessione per gancio per tetto regolabile in altezza
- connessione facile da montare da un lato
Caratteristiche
tegole in ceramica, tegole in cemento
medio
Binario C-N come binario orizzontale
30 mm
min. 48 mm
no
03-000611
Viti di montaggio per ganci per tetto 6 mm
- approvato dall’autorità edilizia
Caratteristiche
flex 18/30/40, ZD 633
acciaio zincato (alternativa V2A)
Ø 6 mm x lunghezze
30 mm, 60 mm, 90 mm, 120 mm, 150 mm
Viti di montaggio per ganci per tetto 8 mm
- approvato dall’autorità edilizia
- adatto anche per l’isolamento della trave
Caratteristiche
ZD 30/40, BS 30, ZD 30 N35, ZD 533, ZD 544
acciaio zincato
Ø 8 mm x lunghezza
100 mm, 140 mm, 180 mm, 220 mm, 260 mm, 300 mm, 340 mm
Ulteriori informazioni sul sistema di montaggio per tetto a tegole
Che si tratti di tegole tradizionali o tegole in cemento: novotegra si adatta perfettamente a qualsiasi tetto a tegole. È facile e veloce da montare, offre numerose opzioni per soluzioni personalizzate ed è estremamente stabile e resistente. Il nostro gancio permette di collegare il binario con la scanalatura regolandolo in altezza. Il binario a N con vite per scanalatura può essere collegato tramite il foro asolato sulla testa del gancio e bloccato in modo sicuro tramite la zigrinatura.
Il collegamento laterale ti risparmia la faticosa installazione dal basso e ti permette di avere il punto di fissaggio ben in vista. I ganci vengono semplicemente fissati alla travatura e non si sollevano neppure sotto carico - non sono quindi necessarie costose tegole in lamiera. I binari a N permettono proiezioni del binario oltre il punto di fissaggio sul gancio. A seconda della sezione del binario, sono disponibili per interassi di larghezza differente e possono essere facilmente estesi per mezzo di giunzioni ad innesto da avvitare lateralmente. Grazie al meccanismo a clic, il sistema di fissaggio offre una tecnologia estremamente comoda e sicura per il montaggio dei moduli. È possibile installare i moduli sia in posizione verticale che orizzontale, a uno strato o in giunzione per una struttura a gabbia, beneficiando di un montaggio semplice grazie ai morsetti preassemblati dei moduli. I morsetti dei moduli sono disponibili in alluminio lucido o in nero. In questo modo si creano campi modulo esteticamente piacevoli e omogenei.
