Sistema per tetti verdi | Sistema Est-Ovest
Sistema di bloccaggio con moduli installati in verticale
- Adatto per una vasta gamma di tetti verdi
- Effetto di ritenzione: il drenaggio ritardato dell’acqua alleggerisce il sistema fognario, soprattutto in caso di forti piogge
- Raffreddamento naturale della temperatura ambiente e del sistema FV
- Produzione sostenibile realizzata in Germania con plastica riciclata
Componenti
Componenti
Clicca sui simboli + per visualizzare i componenti di questo sistema di montaggio.
Morsetto centrale grezzo/nero
- facile da montare grazie alla funzione di bloccaggio
- poco spazio richiesto
Caratteristiche
sistema di bloccaggio
verticale e orizzontale, connessione a strato singolo o a strato incrociato (a seconda del tipo di tetto)
binario a C/ binario C-N, binari corti, Tetto piano III
30-42 mm/43-52 mm
11,4 mm x 52 mm
sì
03-001345/03-001346/03-000285/03-000286
Morsetto terminale grezzo/nero
- facile da montare grazie alla funzione di bloccaggio
- poco spazio richiesto
- possibilità di terminare a filo con il binario
Caratteristiche
sistema di bloccaggio
verticale e orizzontale, connessione a strato singolo o a strato incrociato
binario a C/ binario C-N, binari corti, Tetto piano III
30-42 mm/43-52 mm
14 mm x 52 mm
sì
03-001237/03-001236/03-000287/03-000288
Puntello di supporto basso per tetti verdi
- elevata stabilità grazie all’accoppiamento con la piastra di appoggio
- plastica riciclata resistente ai raggi UV prodotta in Germania
- Scala a livello per l’appoggio e maniglia di trasporto
![[Translate to IT:]](/fileadmin/_processed_/1/0/csm_Gruendach_Modulstuetze_tief_083bae6225.jpg)
Caratteristiche
sistema di bloccaggio
verticale
tetto verde est-ovest, tetto verde sud, tetto verde a farfalla
puntello di supporto anteriore
463x300x200 mm
03-001579
Puntello di supporto alto per tetti verdi
- elevata stabilità grazie all’accoppiamento con la piastra di appoggio
- plastica riciclata resistente ai raggi UV prodotta in Germania
- Scala a livello per l’appoggio e maniglia di trasporto
![[Translate to IT:]](/fileadmin/_processed_/7/3/csm_Gruendach_Modulstuetze_hoch_962269817b.jpg)
Caratteristiche
sistema di bloccaggio
verticale
tetto verde est-ovest, tetto verde sud, tetto verde a farfalla
puntello di supporto anteriore
463x300x200 mm
03-001578
Piastra di appoggio per tetti verdi
- spazio a sufficienza per l’appoggio per la zavorra
- la capacità di accumulo dell'acqua favorisce l'effetto di ritenzione
- plastica riciclata resistente ai raggi UV prodotta in Germania
Caratteristiche
tetto verde
plastica
tetto verde est-ovest, tetto verde sud, tetto verde a farfalla
posizionamento dell’appoggio per la zavorra
1550 x 1550 x 52 mm
03-001507
Piastra di appoggio per tetti verdi 1/2
- spazio a sufficienza per l’appoggio per la zavorra
- la capacità di accumulo dell'acqua favorisce l'effetto di ritenzione
- plastica riciclata resistente ai raggi UV prodotta in Germania
Caratteristiche
tetto verde
plastica
tetto verde est-ovest, tetto verde sud, tetto verde a farfalla
posizionamento dell’appoggio per la zavorra
1500 x 750 x 52 mm
03-001508
Binario a C 38-1,6
- funziona anche come canalina portacavi
Caratteristiche
può essere utilizzato come binario del puntello di supporto, binario incrociato o canalina portacavi
medio
gancio per tetti top fix, vite di scorta, morsetti di aggraffatura
morsetti per modulo, binari di inserimento
52x38 mm/1,6 mm fondo del binario
2,20 m/5,90 m
sì
03-001362;03-001364;03-001365
Binario a C 47-2
- funziona anche come canalina portacavi
- può essere calpestato durante l'installazione
- possibilità di realizzare grandi sbalzi
Caratteristiche
può essere utilizzato come binario del puntello di supporto, binario incrociato o canalina portacavi
elevata
gancio per tetti top fix, vite di scorta, morsetti di aggraffatura
morsetti per modulo, binari di inserimento
52x47 mm/2 mm fondo del binario
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m
sì
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370
Binario a C 71-2
- funziona anche come canalina portacavi
- può essere calpestato durante l'installazione
- possibilità di realizzare grandi sbalzi
Caratteristiche
può essere utilizzato come binario del puntello di supporto, binario incrociato o canalina portacavi
molto elevato
gancio per tetti top fix, vite di scorta, morsetti di aggraffatura
morsetti per modulo, binari di inserimento
52x71 mm/2 mm fondo del binario
5,90 m
no
03-001371

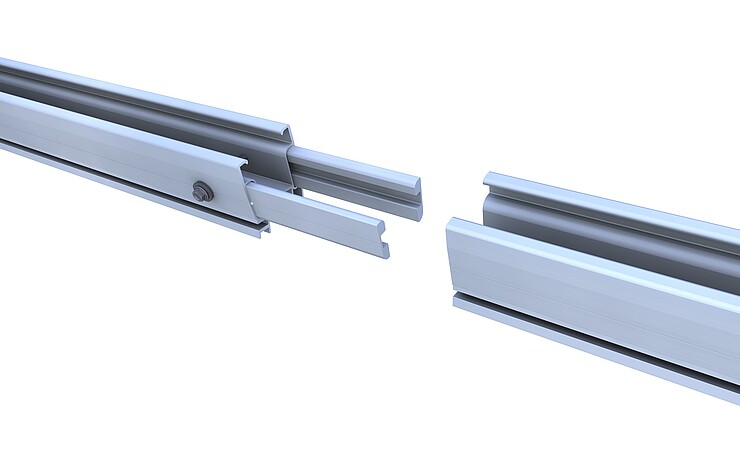

Set connettori per binari
- connessione sicura di due binari a C
- disponibile come costruzione a giunto di dilatazione
Caratteristiche
elevata
Binario a C 38, 47, 71, 95
52x40 mm/spaziatura tra i fori 50 mm
325 mm
giunto di dilatazione
Set connettori per binari C47 S
- connessione sicura di due binari a C
- connettore interno per la massima libertà di assemblaggio
Caratteristiche
elevata
Binario a C 47-2
30 mm
200 mm
-
03-000925
Ulteriori informazioni sul sistema di montaggio per tetti verdi piani

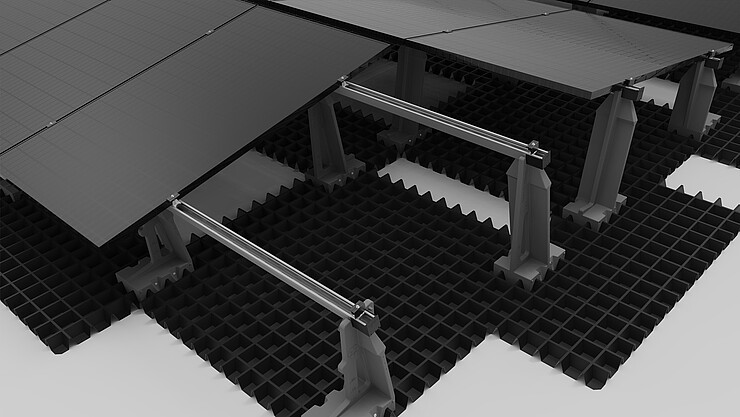

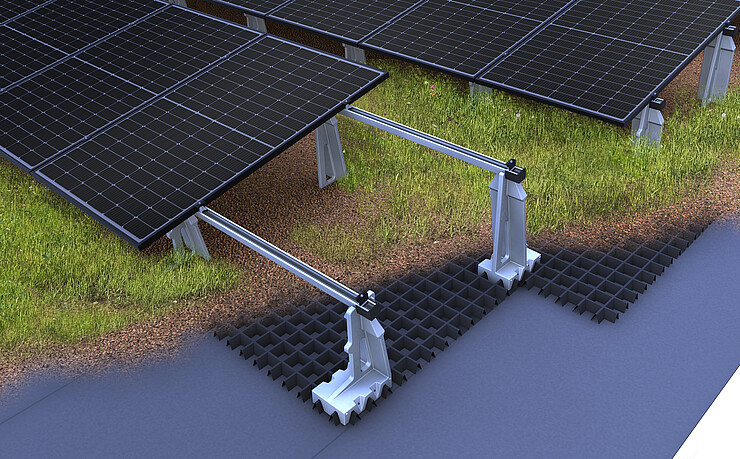

Il nostro sistema di montaggio Est-Ovest per tetti verdi ti permette di sfruttare al massimo la superficie del tuo tetto piano: grazie alle differenti configurazioni degli stessi componenti, è possibile realizzare non solo orientamenti Est-Ovest ma anche a farfalla e a Sud. In questo modo la produzione di energia elettrica viene distribuita in modo più uniforme nell'arco della giornata. Il sistema di montaggio con un’inclinazione di 10° è un sistema particolarmente sicuro e stabile per tetti piani, ed è anche facile e veloce da installare. Sul tetto, il sistema di montaggio assicura spazio sufficiente per lo zavorramento grazie alla superficie ampia delle piastre di base, e una distanza sufficiente per la crescita delle piante e lo scivolamento della neve. La capacità di accumulo dell'acqua della piastra favorisce l'effetto di ritenzione.
Il sistema di montaggio FV permette di utilizzare in modo ottimale la superficie del tetto attraverso l’installazione dei moduli in orizzontale. Il corridoio di manutenzione stretto garantisce comunque la facilità di accesso. I pannelli vengono bloccati nei punti di fissaggio presenti lateralmente e sono necessari meno binari rispetto alla configurazione orizzontale dei moduli. I pannelli, realizzati in plastica riciclata, vengono installati sovrapposti. Questa caratteristica di montaggio permette un’installazione facile e veloce della sottostruttura senza bisogno di misurare e senza errori - garantito! La canalina portacavi è già integrata nel binario a C e non deve essere stesa separatamente. Il numero ridotto di elementi semplifica lo stoccaggio e la logistica.
