Tetto a tegole | Sistema a incastro side-fix
Sistema a incastro con moduli montati verticalmente
- Possibilità di montaggio verticale e orizzontale del modulo
- Montaggio laterale dei binari con vista sul punto di montaggio
- Il binario C-N funge da canalina portacavi
- Distanza minima tra la sottostruttura e la copertura del tetto
Componenti
Componenti
Clicca sui simboli + per visualizzare i componenti di questo sistema di montaggio.
Binari di inserimento
- estetica dell'installazione di alta qualità
- montaggio efficiente in termini di tempo
- montaggio del modulo senza tensioni e flottante
Caratteristiche
sistema di inserimento
verticale e orizzontale, connessione come binario incrociato o come assemblaggio speciale
binario a C/binario C-N/binario a N/profili corti orizzontale
30-50 mm
5,40 m-tutti/2,20 m (35 mm + 40 mm)
sì
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375
Connettore per binario incrociato IR o C o C-N
- connessione sicura grazie alla forza e alla chiusura della forma
- completamente preassemblato
Caratteristiche
sistema di inserimento
AF 13 esagonale
binario a C/binario C-N/profilo corto orizzontale
50x66 mm
Set connettore per binario IR
- il connettore per binario funziona al tempo stesso come costruzione a giunto di dilatazione
Caratteristiche
sistema di inserimento
Chiave esagonale 3 mm
binario di inserimento
65x150 mm
sì
03-000648/03-000499
Fermo per bordo IR
- estremità del binario dall’estetica pulita
- di colore abbinato con il binario di inserimento
- impedisce ai moduli di scivolare fuori
Caratteristiche
sistema di inserimento
Torx 30
binario di inserimento
49x49 mm
sì
03-000691/03-000693
Protezione antiscivolo
- ausilio di montaggio per il posizionamento dei moduli
- fissaggio supplementare dei moduli
Caratteristiche
sistema di bloccaggio
verticale
binario a C/binario C-N/binario N/binario del puntello di supporto tetti verdi
M8, M6, senza foro
25 mm
03-000006/03-000007
Binario C-N 37
- il binario C-N funziona anche come canalina portacavi
- connessione facile da montare da un lato
Caratteristiche
può essere utilizzato come binario del puntello di supporto, binario incrociato o canalina portacavi
medio-alto
gancio per tetti side fix
morsetti per modulo, binari di inserimento
52x37 mm/1,6 mm fondo del binario
2,20 m/5,40 m
sì
03-001413;03-001328;03-001412
Set connettore per binari C-N 37 S
- connettore interno per la massima libertà di assemblaggio
Caratteristiche
medio-alto
Binario C-N 37
250 mm
-
03-001347
Binario N Eco
- fissaggio semplice da un lato
- scanalatura laterale con solco
Caratteristiche
può essere utilizzato come binario incrociato
medio
gancio per tetti side fix
binario di inserimento
22x50 mm
5,40 m
no
03-001403
Binario N standard
- fissaggio semplice da un lato
- scanalatura laterale con solco
Caratteristiche
può essere utilizzato come un binario incrociato
elevata
gancio per tetti side fix
binario di inserimento
30x50 mm
5,40 m
no
03-001404
Set connettore per binari N standard
- connettore interno per la massima libertà di assemblaggio
Caratteristiche
elevata
Binario N standard
27x41 mm
150 mm
-
03-000524
Tappo terminale C-N 37 sw
- finitura del binario esteticamente gradevole
- Resistente ai raggi UV e alle intemperie
Caratteristiche
sistema di bloccaggio/inserimento
non necessario
Binario C-N 37
57x52x80 mm
-
03-001343

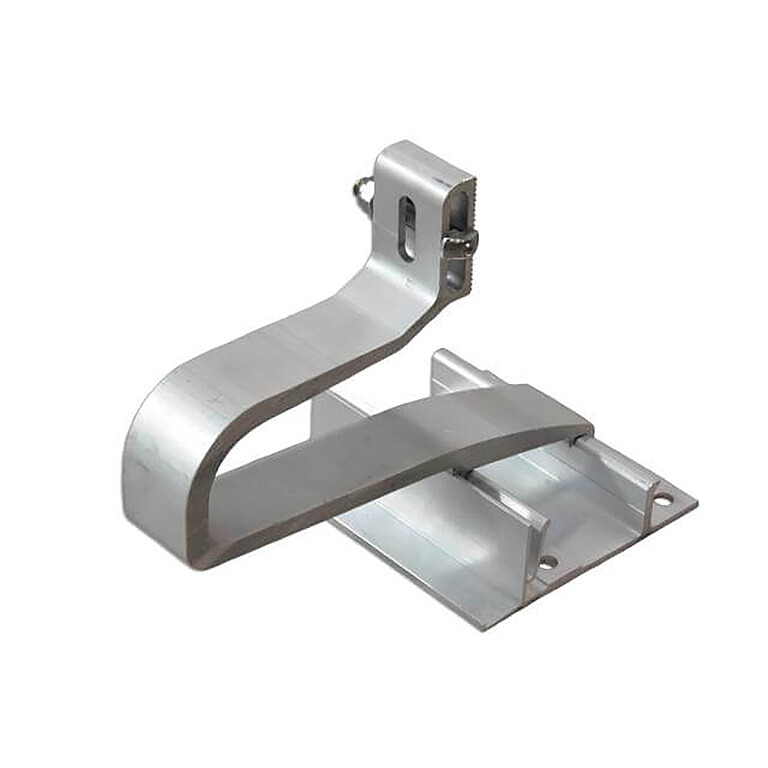

Gancio per tetto ZD 30 N35 verticale
- installazione veloce dei ganci per tetto grazie alla tecnologia a incastro
- ganci per tetto per sovrapposizioni delle tegole larghe fino a ca. 11 cm
Caratteristiche
tegole in ceramica, tegole in cemento
elevata
Binario C-N o binario N come binario verticale
30 mm
min. 48 mm
no
Gancio per tetto ZD 533
- connessione per gancio per tetto regolabile in altezza
- connessione facile da montare da un lato
Caratteristiche
tegole in ceramica, tegole in cemento
medio
Binario C-N o binario N come binario verticale
30 mm
min. 48 mm
no
03-000731

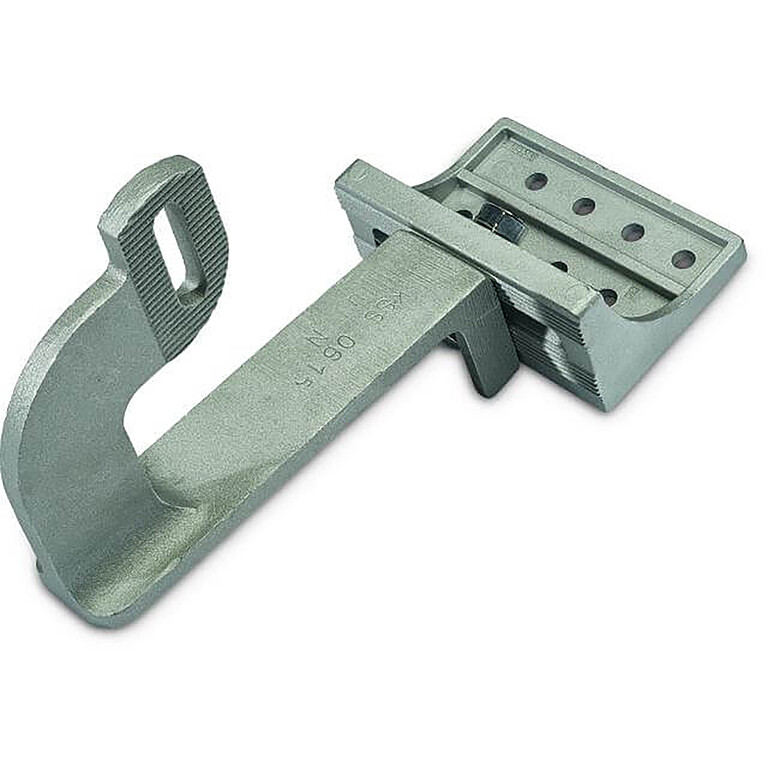

Gancio per tetto ZD 633
- ganci per tetto in alluminio pressofuso senza cordone di saldatura
- connessione facile da montare da un lato
Caratteristiche
tegole in ceramica, tegole in cemento
medio
Binario C-N o binario N come binario verticale
30 mm
min. 48 mm
no
03-000756
Viti di montaggio per ganci per tetto 6 mm
- approvato dall’autorità edilizia
Caratteristiche
flex 18/30/40, ZD 633
acciaio zincato (alternativa V2A)
Ø 6 mm x lunghezze
30 mm, 60 mm, 90 mm, 120 mm, 150 mm
Viti di montaggio per ganci per tetto 8 mm
- approvato dall’autorità edilizia
- adatto anche per l’isolamento della trave
Caratteristiche
ZD 30/40, BS 30, ZD 30 N35, ZD 533, ZD 544
acciaio zincato
Ø 8 mm x lunghezza
100 mm, 140 mm, 180 mm, 220 mm, 260 mm, 300 mm, 340 mm
Ulteriori informazioni sul sistema di montaggio per tetto a tegole.
Di alta qualità e progettato fin nei minimi dettagli: con il nostro nuovo gancio e il nostro sistema a incastro, puoi fissare in modo sicuro e stabile il tuo impianto fotovoltaico al tuo tetto a tegole. Che si tratti di un montaggio verticale o orizzontale del modulo, in alluminio lucido o in nero anodizzato, con novotegra fai sempre la scelta giusta! La forma del gancio permette un’installazione sicura anche per sovrapposizioni larghe di tegole fino a 11 cm. In combinazione con il nuovo binario a C-N e il nostro comprovato binario a incastro, il montaggio è facile e veloce. Il binario a C-N riunisce tutti i vantaggi dei nostri affidabili binari di supporto dei moduli, vale a dire il collegamento laterale con il gancio regolabile in altezza e l'utilizzo della guida come canalina portacavi.
Il binario a incastro viene fissato con set-connettore di giunzione per struttura a gabbia preassemblato. I moduli vengono fissati senza tensione e flottanti nei binari a incastro, e sono disponibili in alluminio lucido o in nero anodizzato, abbinati al colore del telaio. In questo modo si ottiene un’estetica omogenea e piacevole e una costruzione uniforme per l’impianto, che risulta veloce e facile da assemblare grazie ai noti componenti trasversali del sistema. Tutti i componenti sono realizzati con materiali durevoli e anticorrosione.
Approvazione del modulo
| Produttori | Serie di moduli | Tetto piano II / Tetto piano III | Tetto piano II con 3. guida di base | Sistema a incastro verticale | Sistema a incastro orizzontale | Sistema a incastro verticale con binario di supporto | Stato | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Risucchio | Pressione | Risucchio | Pressione | Risucchio | Pressione | Risucchio | Pressione | Risucchio | Pressione | |||
I valori (in Pascal (Pa)) indicati rappresentano il carico ammissibile. Il fattore di sicurezza di 1,5 da considerare secondo IEC 61215 è già incluso. Abbiamo riassunto al meglio della nostra conoscenza i dati indicati dalle singole approvazioni o dalle istruzioni di installazione dei produttori. Non ci assumiamo alcuna responsabilità per errori di trasmissione o modifiche ai valori con breve preavviso.
