Tetto in lamiera aggraffata | Sistema a incastro

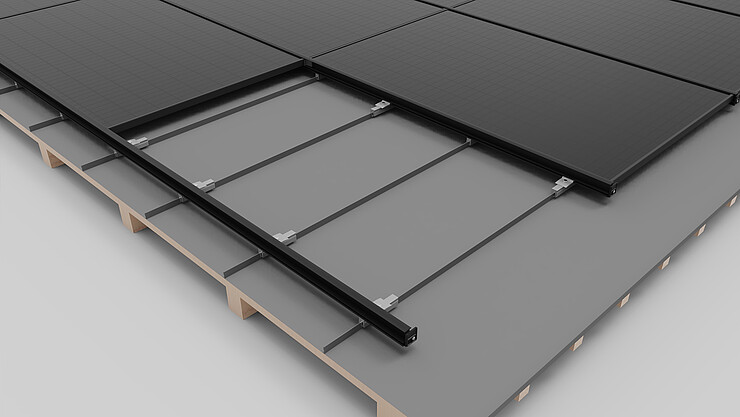

Sistema a incastro con moduli montati orizzontalmente
- Tecnica di serraggio con punti di serraggio sul bordo dell'aggraffatura
- Possibilità di montaggio verticale e orizzontale del modulo
- Montaggio rapido dall'alto con componenti di facile presa
- Sella VA opzionale per tetti in rame ad aggraffatura semplice
- Svizzera
Componenti
Componenti
Clicca sui simboli + per visualizzare i componenti di questo sistema di montaggio.
Binari di inserimento
- estetica dell'installazione di alta qualità
- montaggio efficiente in termini di tempo
- montaggio del modulo senza tensioni e flottante
Caratteristiche
sistema di inserimento
verticale e orizzontale, connessione come binario incrociato o come assemblaggio speciale
binario a C/binario C-N/binario a N/profili corti orizzontale
30-50 mm
5,40 m-tutti/2,20 m (35 mm + 40 mm)
sì
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375
Connettore per binario IR 5x100 A2
- connettore interno per la massima libertà di assemblaggio
- funziona allo stesso tempo come costruzione a giunto di dilatazione
Caratteristiche
medio-alto
binario di inserimento
100x5 mm
100 mm
-
03-000647
Fermo per bordo IR
- estremità del binario dall’estetica pulita
- di colore abbinato con il binario di inserimento
- impedisce ai moduli di scivolare fuori
Caratteristiche
sistema di inserimento
Torx 30
binario di inserimento
49x49 mm
sì
03-000691/03-000693
Set di morsetti per aggraffatura semplice 150 M8 IR
- distribuzione centrata del carico
- completamente preassemblato
Caratteristiche
aggraffatura semplice
elevata
binario di inserimento
150x17 mm
7,4 mm
set in rame con sella VA
03-001028;03-001466
Set di morsetti per aggraffatura arrotondata 150 IR M8
- Introduzione del carico centrica
- Completamente preassemblato
Caratteristiche
Cucitura tonda
Alta
Binari di inserimento
24 x 36 mm
24 mm
03-001763
Set di morsetti per aggraffatura a scatto e ad angolo 150 IR M8
- Applicazione centrata del carico
- Completamente preassemblato
Caratteristiche
Cucitura a scatto e ad angolo
Alta
Guide di inserimento
14 x 24 mm
14 mm
03-001765
Sistema di raccomandazione per l'inserimento dei moduli Verticale
Produttore: AEG Solar, Aleo Solar, Aiko Solar, Canadian Solar, EXE Solar, Meyer Burger, Solyco, Sonnenkraft, SunPower Maxeon, Trina Solar, SOLARWATT
I valori dei carichi di vento e neve (Pa) sono riportati nelle istruzioni di installazione del produttore dei moduli. I valori di carico devono essere controllati singolarmente per ogni tipo di modulo. I valori di carico devono essere controllati singolarmente per ogni tipo di modulo. I moduli sono tenuti da una guida di scorrimento sul lato corto del telaio.
Ulteriori informazioni sul sistema a incastro
Che si tratti di un abbaino o di un tetto a falda, con il nostro sistema ad incastro per tetti in lamiera ad aggraffatura semplice è possibile disporre i pannelli sulla copertura del tetto in verticale o in orizzontale. È possibile scegliere tra binari ad incastro nei colori alluminio lucido o nero che si adattano, in entrambi i casi, a tutte le altezze del telaio del modulo. Il design del morsetto per lamiera ad aggraffatura semplice consente un delicato fissaggio al bordo dell’aggraffatura e allo stesso tempo un fissaggio semplice e diretto del binario a incastro sul morsetto per lamiera ad aggraffatura semplice con la comprovata graffetta di fissaggio.
Ciò rende il nostro sistema efficiente a livello sia di montaggio che di costi, in quanto si può fare completamente a meno di un secondo strato di binari. E anche l’occhio vuole la sua parte: la battuta laterale forma la chiusura sul bordo dell’impianto, proteggendo in modo ideale i pannelli. Pochi componenti, interamente preassemblati – predisposti per un montaggio rapido e semplice.
