Falstag | Indlægssystem
Indlægssystem med liggende monterede moduler
- Klemmeteknik med klemmepunkter på falsbertlingen
- Højkant- og liggende modulmontering mulig
- Hurtig montering ovenfra med komponenter, der let griber ind i hinanden
- Valgfri med VA-saddel til kobbertage med stående fals
Komponenter
Komponenter
Klik på +-symbolerne for at se dette monteringssystems komponenter.
Indlægsskinner
- meget æstetisk udseende af installation
- effektiv montering
- spændingsfri og flydende modulmontering
egenskaper
indlægssystem
på højkant og på langs, som krydsskinneforbindelse eller som specialsamling
C-skinne/C-N-skinne/N-skinne/kortprofil på langs
30-50 mm
5,40 m - alle/2,20 m (35 mm + 40 mm)
ja
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375
Skinneforbinder IR 5x100 A2
- intern forbindelse for maksimal frihed ved samling
- fungerer også som ekspansionsled
egenskaper
medium-høj
indlægsskinne
100x5 mm
100 mm
-
03-000647
Kantstop IR
- visuelt ordnede skinneender
- farvekoordineret med indlægsskinnen
- forhindrer, at modulerne glider ud
egenskaper
indlægssystem
Torx 30
indlægsskinne
49x49 mm
ja
03-000691/03-000693
Stående fals-klemme-sæt 150 M8 IR
- central fordeling af belastning
- helt samlet på forhånd
egenskaper
stående fals
høj
indlægsskinne
150x17 mm
7,4 mm
kobbersæt med VA-sadel
03-001028;03-001466
Afrundet fugeklemmesæt 150 IR M8
- Centrisk indføring af belastning
- Komplet formonteret
egenskaper
Rund søm
Høj
Indsatsskinner
24 x 36 mm
24 mm
03-001763
Snap- og vinkelfals-klemmesæt 150 IR M8
- Centrisk påføring af belastning
- Komplet formonteret
egenskaper
Snap og vinklet søm
Høj
Indføringsskinner
14 x 24 mm
14 mm
03-001765

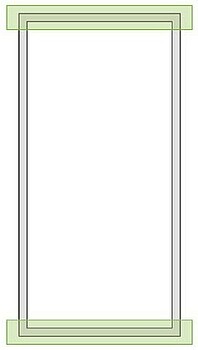

Portræt af indlægssystem med modulanbefaling
Producent: AEG Solar, Aleo Solar, Canadian Solar, EXE Solar, Meyer Burger, Solyco, Sonnenkraft, SunPower Maxeon, Trina Solar, SOLARWATT
Værdierne for vind- og snebelastning (Pa) kan findes i modulproducentens installationsvejledning. Belastningsværdierne skal kontrolleres individuelt for hver modultype. Modulerne fastgøres af en glideskinne på den korte side af rammen.
Mere information om systemet
Gennemtestet klemmeteknik på stående fals og flot anlægsudseende pga. vores ilæggersystem – muliggjort af kombinationen af forlænget ståfalsklemme og gennemtestet ilæggerskinne. Uanset om det drejer sig om en tagkvist eller om et pulttag, med vores ilæggersystem til tag med stående fals kan du udlægge modulerne på højkant eller liggende. Vælg mellem alublanke og sorte ilæggerskinner – vi har begge varianter, som passer til alle modulrammehøjder. Stålfalsklemmens design muliggør en skånsom fastgørelse på den stående fals og samtidig enkel, direkte fastgørelse af ilæggerskinnen med den gennemtestede holdeclips på stålfalsklemmen.
Det gør vores system effektivt ved montage og konkurrencedygtig i pris, da man helt kan undlade at udlægge et andet skinnesystem. Der er også sørget for et flot udseende: Kantanslaget danner afslutningen på anlægskanten og sikrer desuden modulerne optimalt. Få komponenter, komplet præfabrikeret – beregnet til hurtig og enkel montage.
