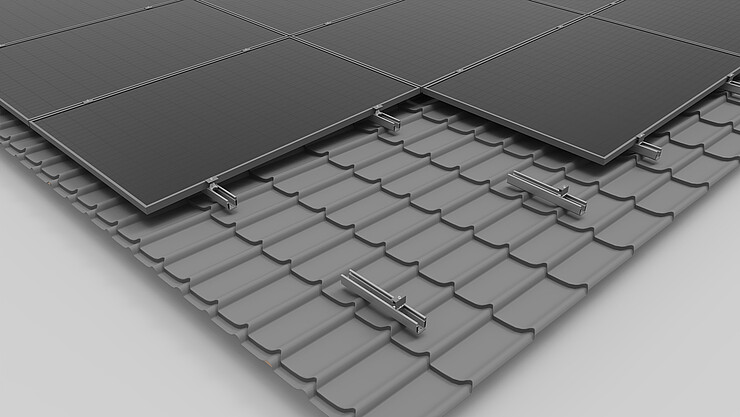

Tag af metaltegl | Klemmesystem højkant
Klemmesystem med direkte befæstigelse og højkantmonterede moduler
-
Modulklemning i det optimale klemmeområde
-
Kræver ikke megen logistik på byggepladsen
-
Hurtig og effektiv montering ovenfra
-
Elektrisk ledeevne mellem monteringssystem og tagdækning
Komponenter
Komponenter
Klik på +-symbolerne for at se dette monteringssystems komponenter.
Mellemklemme blank/sort
- nemt at montere takket være låsefunktion
- lidt plads påkrævet
egenskaper
klemmesystem
på højkant og på langs, enkeltlag eller krydsskinneforbindelse (afhængigt af tagtype)
C-skinne/C-N-skinne, korte skinner, fladt tag III
30-42 mm/43-52 mm
11,4 mmx52 mm
ja
03-001345/03-001346/03-000285/03-000286
Endeklemme blank/sort
- nemt at montere takket være låsefunktion
- lidt plads påkrævet
- muligt med glat afrunding af skinnen
egenskaper
klemmesystem
på højkant og på langs, enkeltlag eller krydsskinneforbindelse
C-skinne/C-N-skinne, korte skinner, fladt tag III
30-42 mm/43-52 mm
14 mmx52 mm
ja
03-001237/03-001236/03-000287/03-000288
Glidesikring
- monteringsværktøj til placering af modulerne
- yderligere sikring af moduler
egenskaper
klemmesystem
på højkant
C-skinne/C-N-skinne/N-skinne/modulstøtte skinne grønt tag
M8, M6 uden hul
25 mm
03-000006/03-000007
Kortprofil C24 med EPDM 385 mm
- helt samlet på forhånd med EPDM-fals og perforeringer
- fleksibel placeringsrende perforeringer
- materialebesparende fastgørelse
egenskaper
kan bruges som modulstøtteskinne
på højkant
høj
modulklemmer
24x52 mm
385 mm
-
03-001081
Kortprofil C47 med EPDM 385 mm
- helt samlet på forhånd med EPDM-fals og perforeringer
- fleksibel placeringsrende perforeringer
- fremragende modulventilation bagest og ekstra plads til
taget
![[Translate to DA:]](/fileadmin/01_Mounting_Systems/02-Trapezoidal-Metal-Roof/04-Insertion-System-Short-Profile/kurzprofil-c47-epdm-385mm.JPG)
egenskaper
kan bruges som modulstøtteskinne
på højkant
høj
modulklemmer
47x52 mm
385 mm
-
03-000873
Endehætte C-skinne C47
- visuelt attraktiv skinneafslutning
- UV- og vejrbestandig
![[Translate to DA:]](/fileadmin/01_Mounting_Systems/01-Tile-Roof/01-Clamping-System-Top-Fix/abdeckkappe-c47-sw.JPG)
egenskaper
klemmesystem
ikke nødvendig
C-skinne 47
57x63x80 mm
Endehætte C38 sw
03-001522
Monteringsskrue E16
- høj holdestyrke takket være den direkte fastspænding uden spåner
- tynde pladeskruer godkendt af byggemyndighederne
egenskaper
metalskrue til tynd plade V2A med EPDM-forsegling
6,0x25 mm
16 mm
03-000880
Monteringsskrue E11
- høj holdestyrke takket være den direkte fastspænding uden spåner
- tynde pladeskruer godkendt af byggemyndighederne
egenskaper
metalskrue til tynd plade V2A med EPDM-forsegling
5,5x25 mm
11 mm
03-000893
Mere information om systemet
Vores systemvarianter - dit valg! Varianten med de korte profiler C24 og C47 giver dig nem håndtering på stedet takket være formonterede komponenter. Vores monteringssystem til moduler i højformat opfylder alle krav. Når du monterer på korte skinner, kan du bruge vores 385 mm lange, udstansede modulstøtteprofiler, der er formonteret med EPDM-tætning.
De korte profiler kan tilpasses fleksibelt til alle gængse metalplader og fås i to forskellige højder. Med den korte profil C24 får du en materialebesparende og økonomisk løsning til dine projekter. Eller du kan bruge den korte profil C47 og få en ideel bagventilation af modulerne på grund af tilstrækkelig plads til tagdækningen. Uanset hvordan du beslutter dig, vil du altid træffe det rigtige valg med vores korte profilvarianter!
For at opfylde dine krav til en pæn kabelføring kan du også bruge de korte profiler som kabelkanal. Begge kortprofiler er monteret med allerede limede EPDM-tætningslister over to høje vulster.
