Couverture à joint debout | Système d’insertion

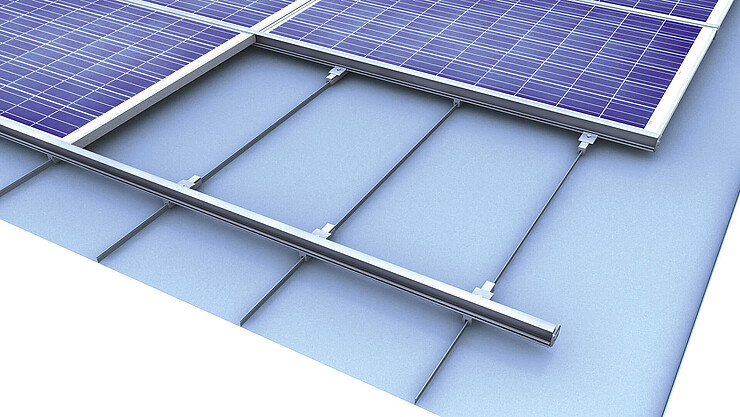

Système d’insertion avec modules montés en paysage
- Technique de serrage avec points de serrage au niveau de la bordure du joint
- Montage portrait et paysage des modules possible
- Montage rapide par le haut avec composants offrant une bonne prise en main
- En option avec étrier VA pour les couvertures à joint debout en cuivre
Composants
Composants
Cliquez sur le symbole + pour voir les composants de ce système de montage.

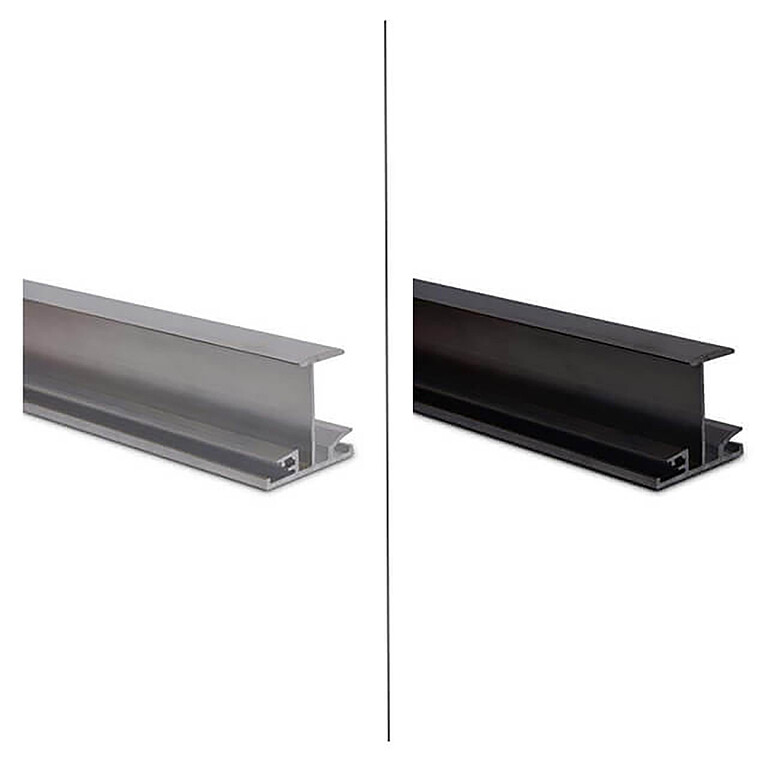

Rails d’insertion
- Esthétique d’installation haut de gamme
- Assemblage rapide et efficace
- Assemblage flottant des modules sans tension
Caractéristiques
Système d’insertion
Disposition en portrait & disposition en paysage, comme connexion de rail transversal ou assemblage spécial
Rail C/Rail C-N/Rail N/Profilé court Disposition en paysage
30-50 mm
5,40m-tout/2,20m (35 mm + 40 mm)
oui
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375

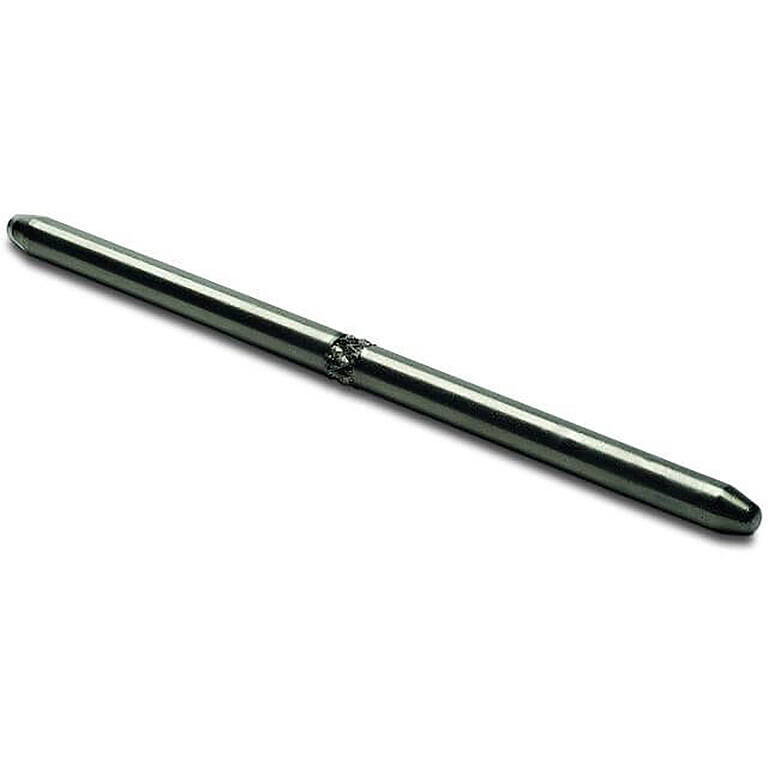

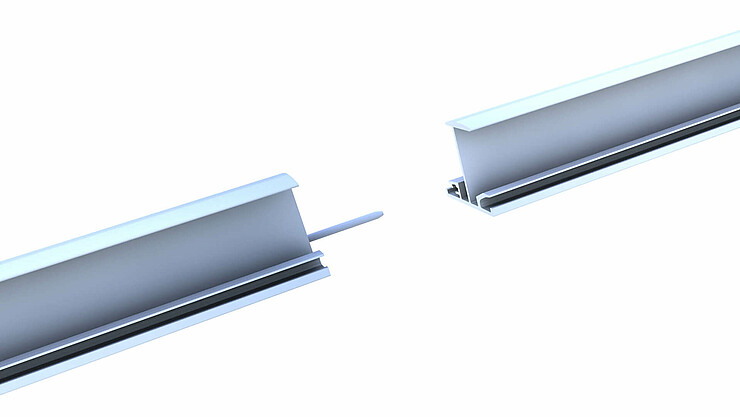

Connecteur de rails IR 5x100 A2
- Connecteur interne pour maximiser la liberté d’assemblage
- Sert simultanément de construction de joint de dilatation
Caractéristiques
moyennement élevé
Rail d’insertion
100x5 mm
100 mm
-
03-000647

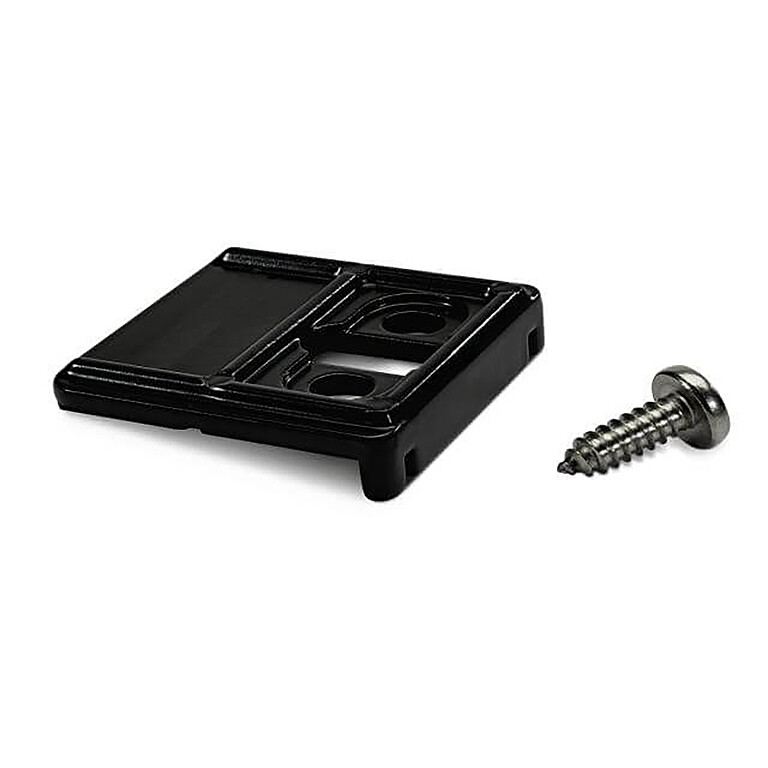

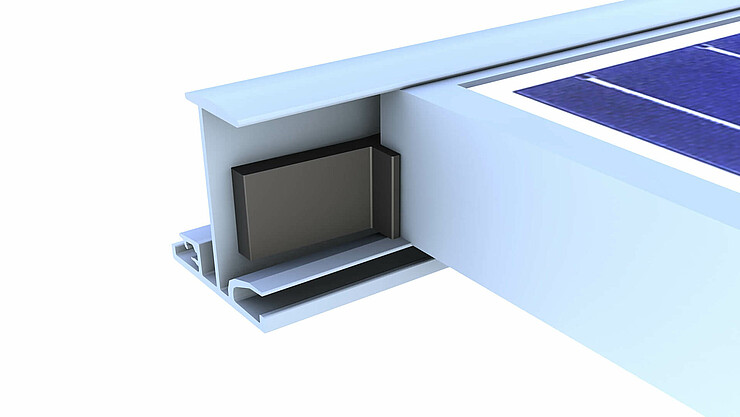

Arrêt de bordure IR
- Extrémités de rail optiquement nettes
- Couleur coordonnée avec le rail d’insertion
- Prévient le glissement des modules
Caractéristiques
Système d’insertion
Torx 30
Rail d’insertion
49x49 mm
oui
03-000691/03-000693

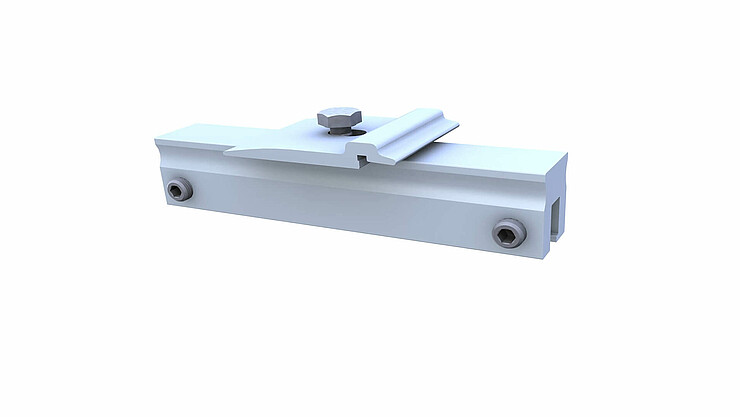

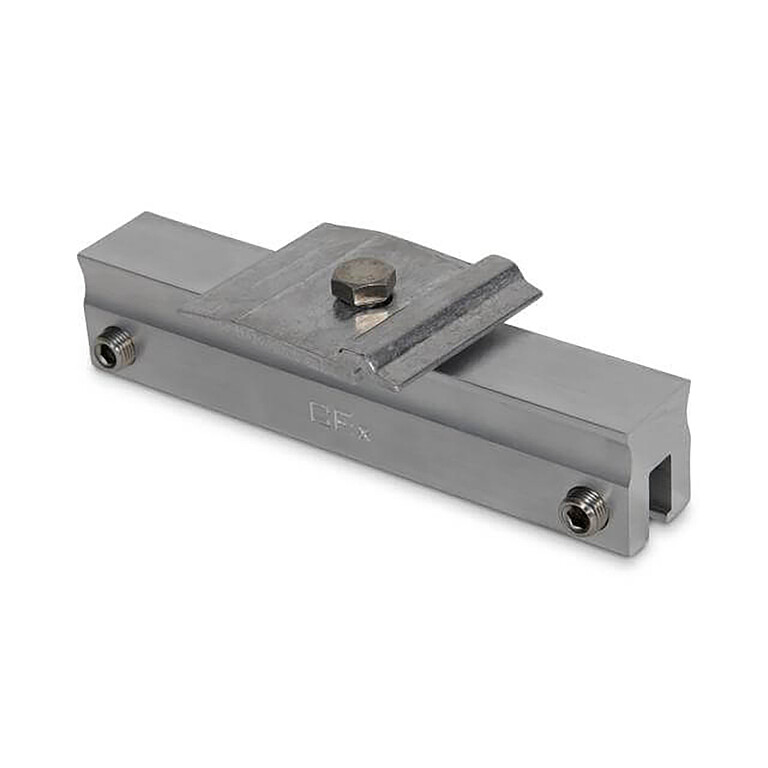

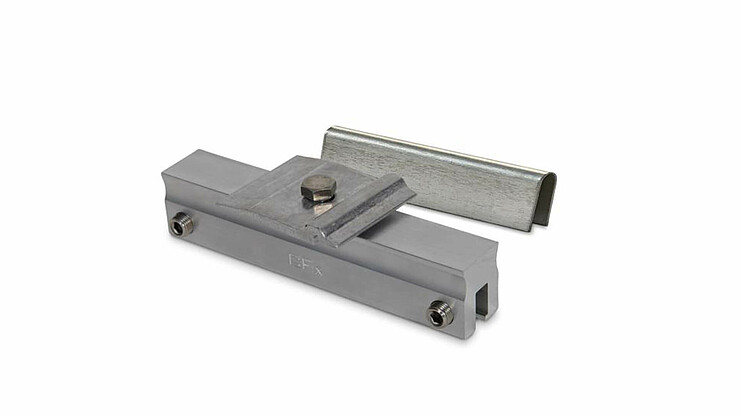

Kit Pince à joint debout 150 M8 IR
- Répartition centrée des charges
- Complètement préassemblé
Caractéristiques
Joint debout
Élevée
Rail d’insertion
150x17 mm
7,4 mm
Kit de cuivre avec selle VA
03-001028;03-001466

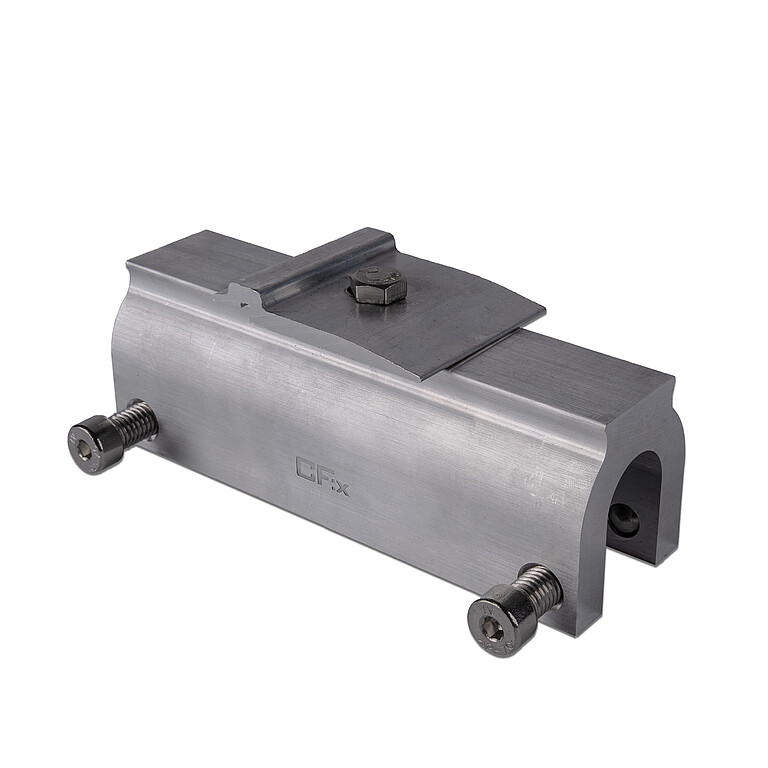

Kit de brides pour joints arrondis 150 IR M8
- Introduction centrée de la charge
- Complètement pré-assemblé
Caractéristiques
Joint rond
Élevée
Rails d'insertion
24 x 36 mm
24 mm
03-001763

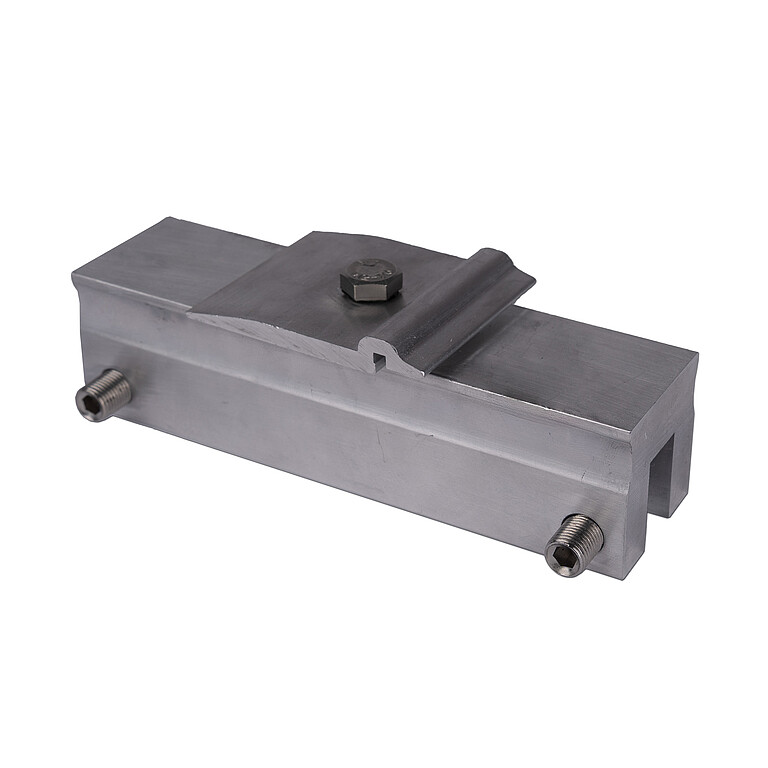

Set de pinces pour joint debout 150 IR M8
- Application centrée de la charge
- Complètement pré-assemblé
Caractéristiques
Joints à emboîtement et joints angulaires
Élevée
Rails d'insertion
14 x 24 mm
14 mm
03-001765

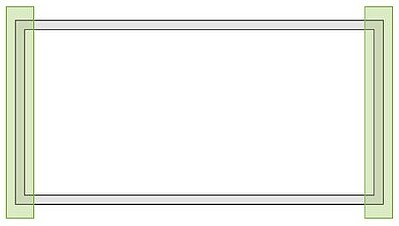

Recommandation de module portrait du système d'insertion
Fabricant : AEG Solar, Aleo Solar, Canadian Solar, EXE Solar, Meyer Burger, Solyco, Sonnenkraft, SunPower Maxeon, Trina Solar, SOLARWATT
Les valeurs des charges de vent et de neige (Pa) peuvent être trouvées dans les instructions d'installation du fabricant du module. Les valeurs de charge doivent être vérifiées individuellement pour chaque type de module. Les modules sont fixés sur le côté court du cadre par un rail d'insertion.
Plus d'informations sur le système d’insertion

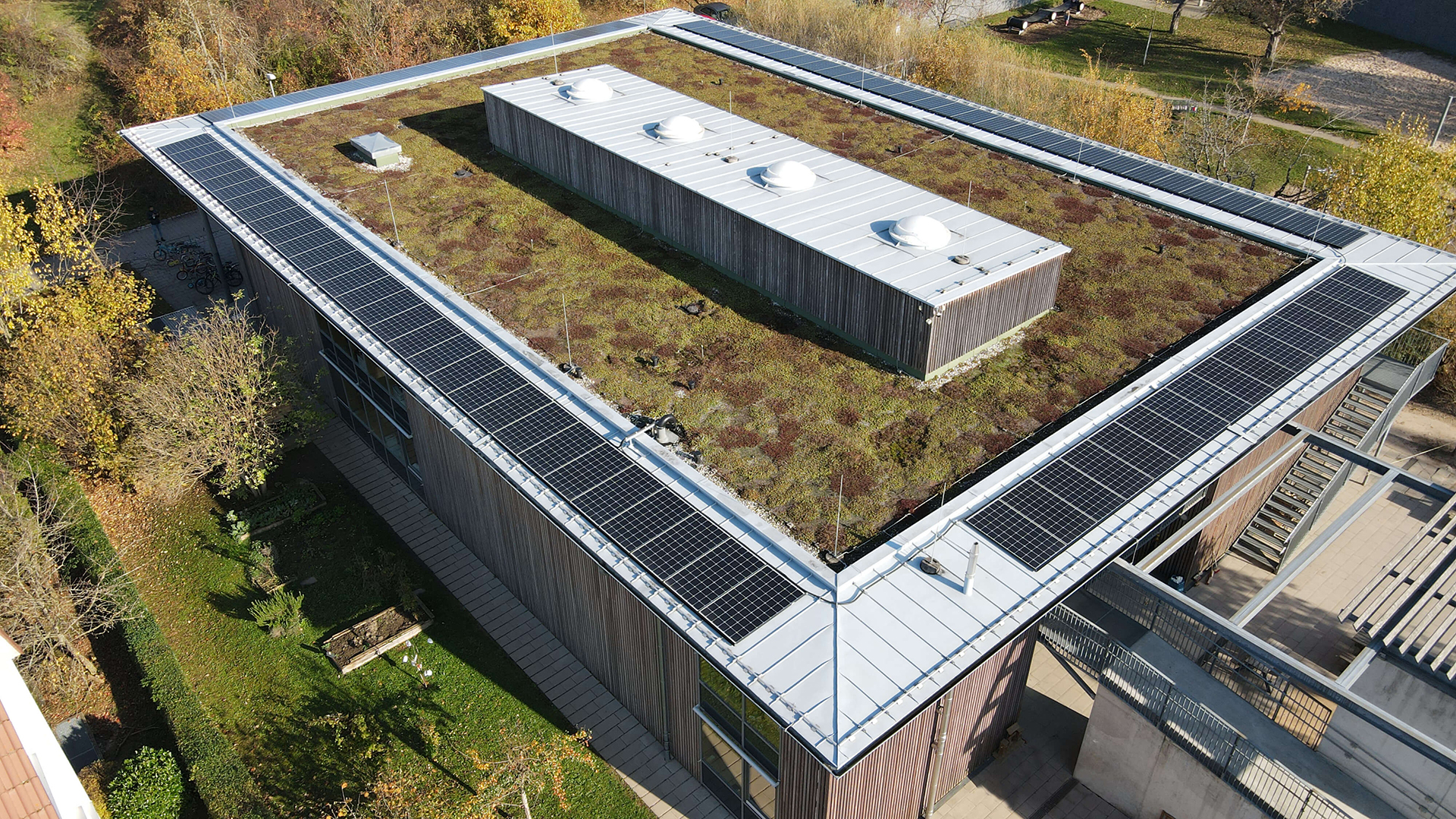

La combinaison de la fixation rallongée à joint debout et du rail d‘insertion éprouvé rend possible une technique de serrage de qualité au nveau du joint debout et une esthétique raffinée grâce à notre système d‘insertion. Que ce soit sur une lucarne rampante ou sur un toit à une pente, notre système d‘insertion pour couverture à joint debout vous permet de poser les panneaux solaires en portrait ou en paysage sur la couverture de toit. Vous avez le choix entre des rails d‘insertion en couleur alu ou en noir – nous vous proposons les deux variantes qui conviennent à toutes les hauteurs
de cadre de panneau.

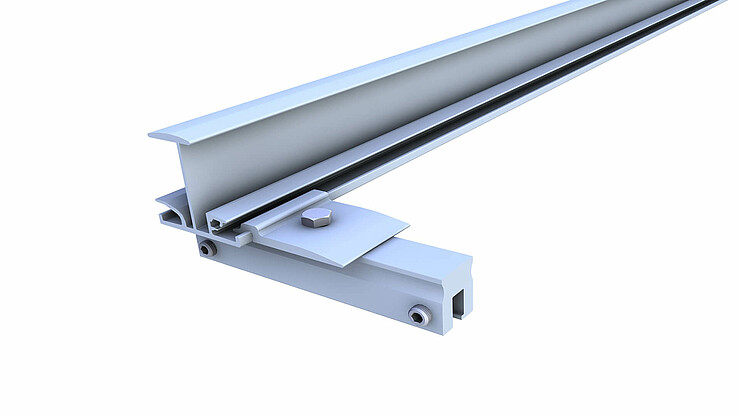

De par sa conception, la fixation à joint debout permet une fixation délicate sur la bordure du joint debout, ainsi qu’une fixation directe et simple du rail d‘insertion sur la fixation à joint debout au moyen de la bride serrée éprouvée. Notre système est donc efficace en termes de montage et rentable, dans la mesure où il n‘est pas nécessaire de poser une deuxième couche de rail. Nous nous soucions également de l‘esthétique : La butée de bordure marque l‘extrémité en bordure du système et garantit une fixation optimale des panneaux solaires. Peu de composants – complètement pré-équipés – offrent une facilité et une rapidité de montage.
