Bac acier | Système d’insertion profilé court

Système d’insertion directe et montage portrait des module

  • Composants communs à différents systèmes
  • Très bonne ventilation à l’arrière des modules
  • Montage portrait et paysage des modules possible

Envoyer une demande

Vos avantages

Aspect soigné de l’installation et montage rapide grâce au système d’insertion

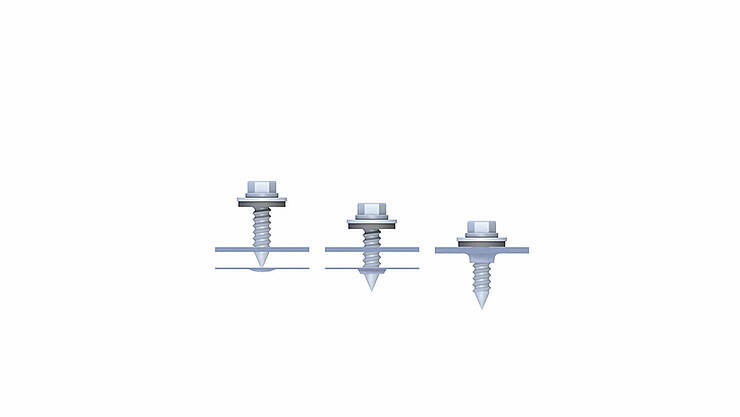

Forces de maintien élevées grâce à la fixation directe sans enlèvement de copeaux avec vis à tôle mince homologuées

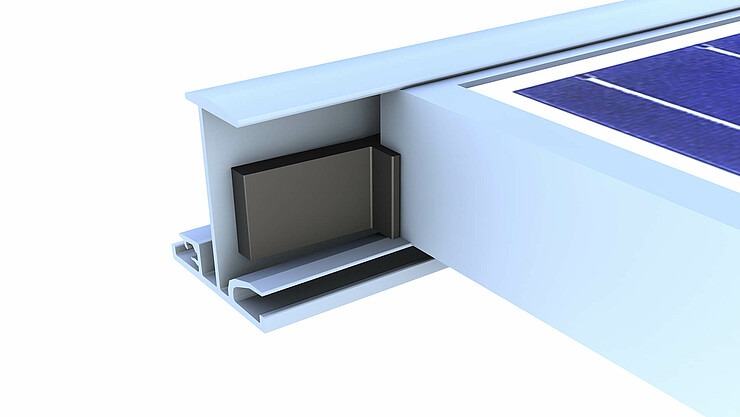

Pose des modules en montage flottant et sans tension

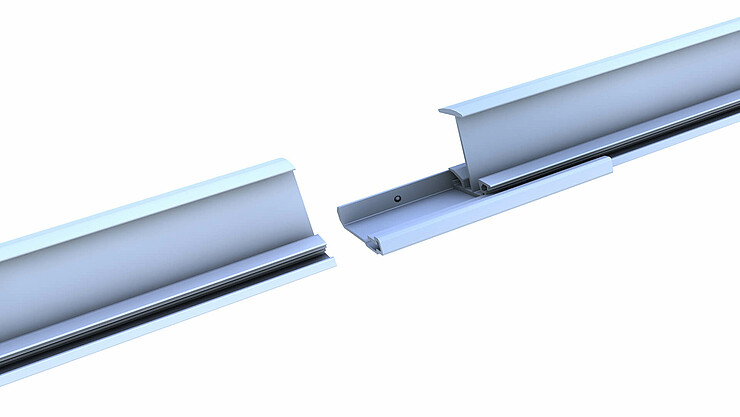

Rail d’insertion en noir anodisé et couleur alu disponible en différentes hauteurs pour toutes les hauteurs usuelles de modules



Composants

Attachement du module Rails de profilés Fixation du toit

Composants

Cliquez sur le symbole + pour voir les composants de ce système de montage.



Plus d'informations sur le système d’insertion profilé court

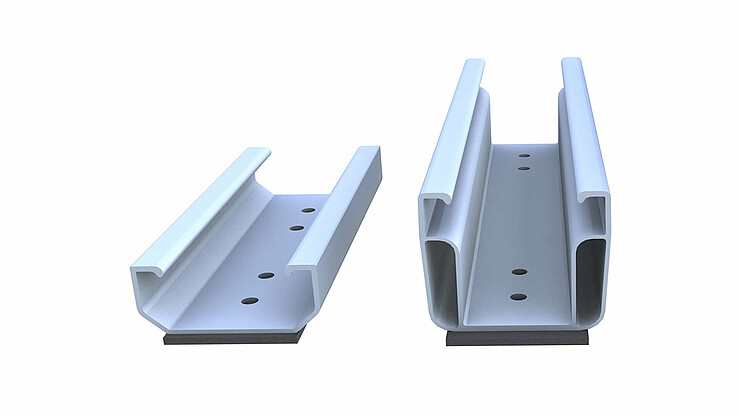

Vous appréciez les avantages d’un montage rapide des modules avec notre système d’insertion et souhaitez en même temps une bonne ventilation arrière des modules ? Nous avons alors la solution idéale pour vos toitures en bac acier en associant notre rail d’insertion avec nos différents profilés courts. Quelle que soit l’orientation du module – portrait ou paysage – la sous-structure est construite selon le même principe. En fonction des exigences en matière de ventilation du module arrière, vous décidez de la hauteur du profilé court et le fixez directement sur le bac acier à l’aide de vis à tôle fines homologuées. Vous pouvez choisir entre deux profilés courts de hauteurs différentes.

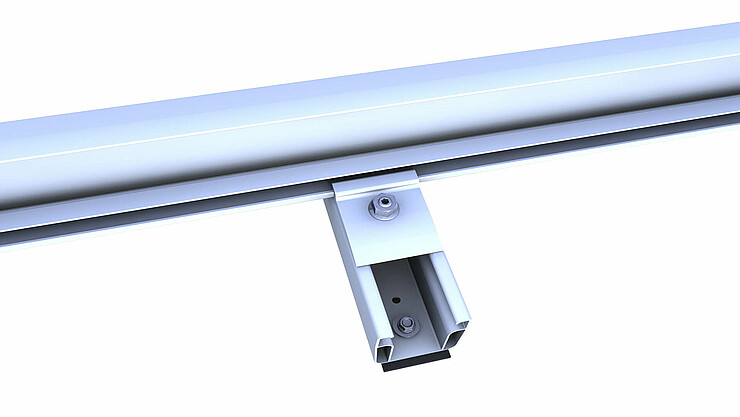

Le rail d’insertion est placé sur les profilés courts et fixé à l’aide du jeu de raccords de rail croisés prémontés C ES M8. L’assemblage complet des composants – qu’il s’agisse du montage des profilés courts ou de la fixation des rails d’insertion – se fait par le haut. Avec l’association de nos rails d’insertion sur des profilés courts, vous obtenez non seulement un aspect attrayant pour le système, mais aussi une ventilation optimale des modules arrière pour une optimisation de rendement. Les quelques composants – entièrement préconfectionnés – rendent l’installation rapide et facile.

Vous trouverez d’autres détails et propriétés du système de montage dans les instructions d’installation.

Vidéo de montage

Comment assembler facilement notre système.
