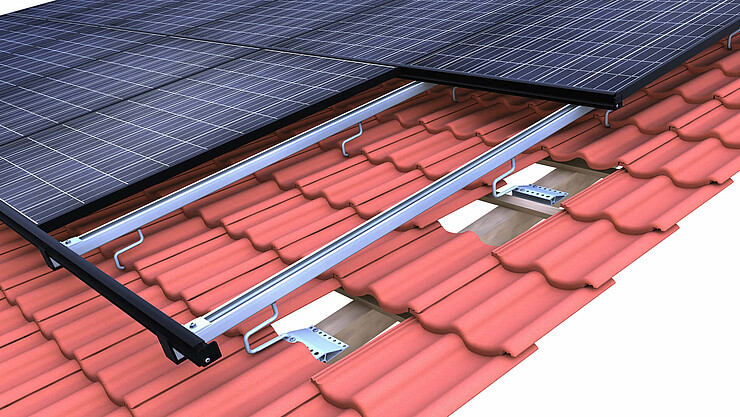

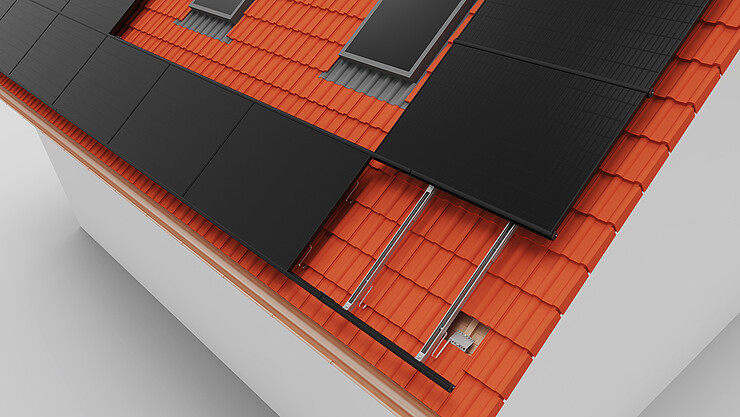

Couverture en tuiles | Système d’insertion top-fix

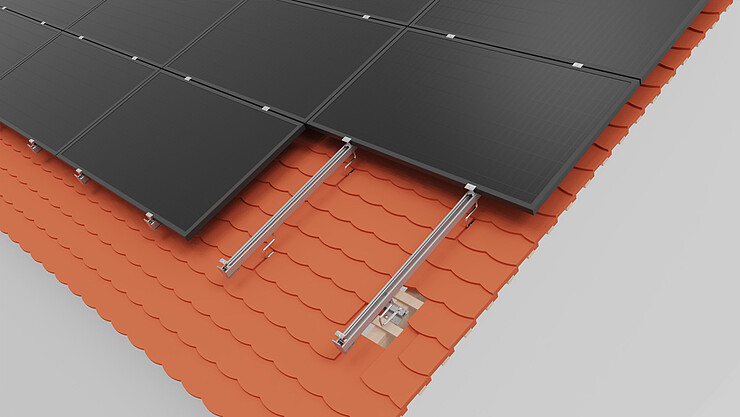

Système d’insertion avec montage portrait des modules
- Composants communs à différents systèmes
- Application des charges au centre
- Montage portrait et paysage des modules possible
- Rail d’insertion noir anodisé ou couleur alu, assorti au module
- Convient également aux tuiles alsaciennes
Composants
Composants
Cliquez sur le symbole + pour voir les composants de ce système de montage.
Rails d’insertion
- Esthétique d’installation haut de gamme
- Assemblage rapide et efficace
- Assemblage flottant des modules sans tension
Caractéristiques
Système d’insertion
Disposition en portrait & disposition en paysage, comme connexion de rail transversal ou assemblage spécial
Rail C/Rail C-N/Rail N/Profilé court Disposition en paysage
30-50 mm
5,40m-tout/2,20m (35 mm + 40 mm)
oui
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375

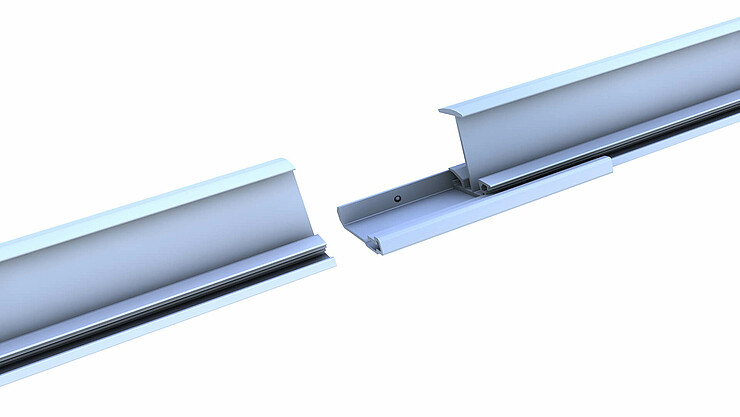

Kit Connecteur de rails IR
- Connecteur de rails servant simultanément de construction de joint de dilatation
Caractéristiques
Système d’insertion
Clé hexagonale 3 mm
Rail d’insertion
65x150 mm
oui
03-000648/03-000499
Connecteur de rails transversaux IR sur C ou C-N
- Connexion sûre grâce à la force et à la fermeture de la forme
- Complètement préassemblé
Caractéristiques
Système d’insertion
Tournevis hexagonal AF 13
Rail C/Rail C-N/Profilé court Disposition en paysage
50x66 mm

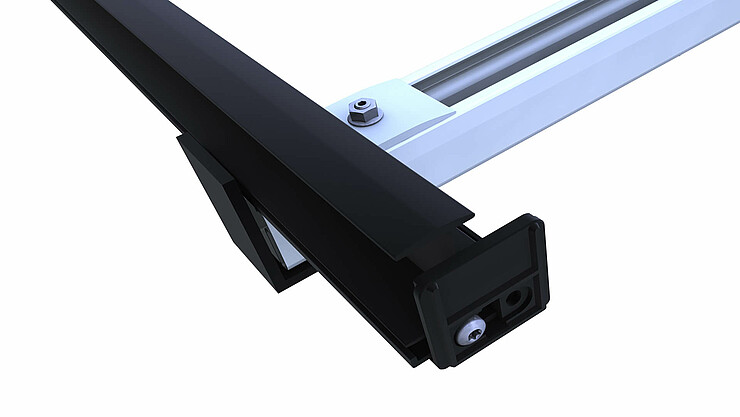

Arrêt de bordure IR
- Extrémités de rail optiquement nettes
- Couleur coordonnée avec le rail d’insertion
- Prévient le glissement des modules
Caractéristiques
Système d’insertion
Torx 30
Rail d’insertion
49x49 mm
oui
03-000691/03-000693
Protection contre le glissement
- Aide au montage pour le placement des modules
- Sécurisation supplémentaire des modules
Caractéristiques
Système de fixation par pinces
Disposition en portrait
Rail C/Rail C-N/Rail N/Rail porte-module Toit végétalisé
M8, M6, sans trou
25 mm
03-000006/03-000007
Rail C 38-1,6
- Sert aussi de passage de câbles
Caractéristiques
Comme rail porte-module, rail transversal ou passage de câbles
moyen
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Pinces de module, rails d’insertion
52x38 mm/1,6 mm Rail inférieur
2,20 m/5,90 m
oui
03-001362;03-001364;03-001365
Rail C 47-2
- Sert aussi de passage de câbles
- Peut être piétiné pendant l’installation
- Possibilité de grand porte-à-faux
Caractéristiques
Comme rail porte-module, rail transversal ou passage de câbles
Élevée
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Pinces de module, rails d’insertion
52x47 mm/2 mm Rail inférieur
2,20 m/2,40 m/3,60 m/4,80 m/5,90 m
oui
03-001366;03-001367;03-001441;03-001368;03-001369;03-001370
Rail C 71-2
- Sert aussi de passage de câbles
- Peut être piétiné pendant l’installation
- Possibilité de grand porte-à-faux
Caractéristiques
Comme rail porte-module, rail transversal ou passage de câbles
extrêmement élevée
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Pinces de module, rails d’insertion
52x71 mm/2 mm Rail inférieur
5,90 m
non
03-001371

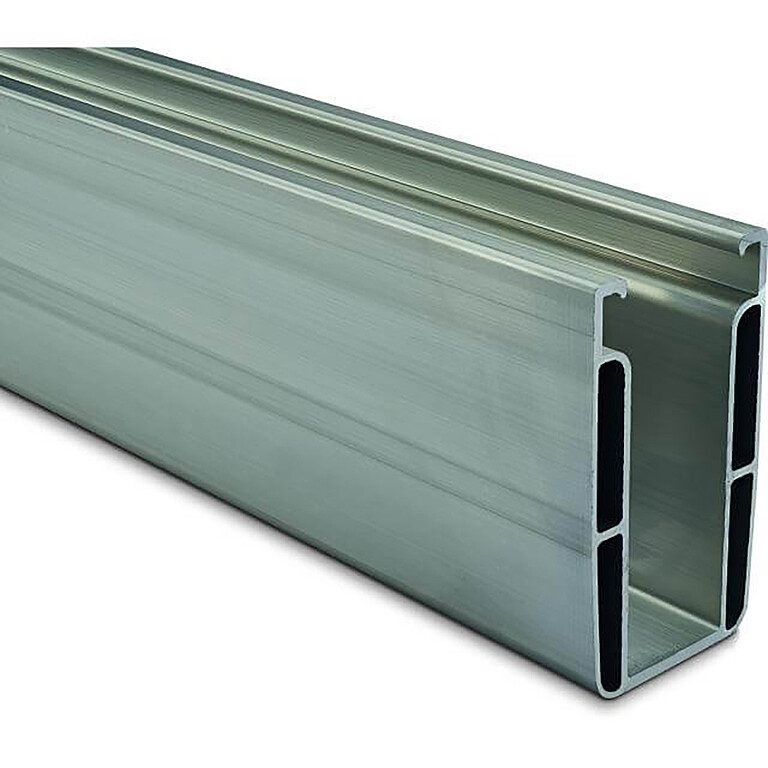

Rail C 95-3
- Sert aussi de passage de câbles
- Peut être piétiné pendant l’installation
- Possibilité de grand porte-à-faux
Caractéristiques
Comme rail porte-module, rail transversal ou passage de câbles
extrêmement élevée
Crochet de toit pour fixation en haut, vis d’arrêt, pinces à joint
Pinces de module, rails d’insertion
52x95 mm/3 mm Rail inférieur
5,90 m
non
03-001372
Kit Connecteur de rails
- Connexion sécurisée de deux rails C
- Disponible comme construction de joint de dilatation
Caractéristiques
Élevée
Rail C 38, 47, 71, 95
52x40 mm/distance entre les trous 50 mm
325 mm
Joint de dilatation
Kit Connecteur de rails C47 S
- Connexion sécurisée de deux rails C
- Connecteur interne pour maximiser la liberté d’assemblage
Caractéristiques
Élevée
Rail C 47-2
30 mm
200 mm
-
03-000925

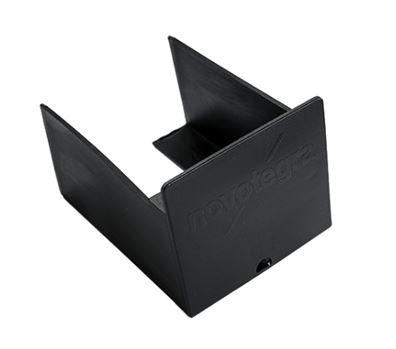

Capuchon d’extrémité C38
- Finition du rail visuellement attrayante
- Résistant aux UV et aux intempéries
![[Translate to FR:]](/fileadmin/01_Mounting_Systems/01-Tile-Roof/01-Clamping-System-Top-Fix/abdeckkappe-c38-sw.JPG)
Caractéristiques
Système de fixation par pinces
Non requis
Rail C 38
C47 noir
57x54x80 mm
03-001523

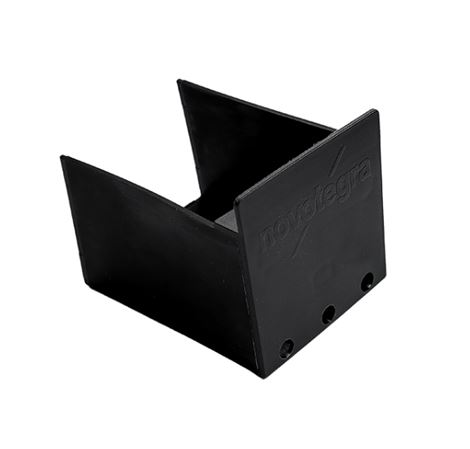

Capuchon d’extrémité Rail C C47
- Finition du rail visuellement attrayante
- Résistant aux UV et aux intempéries
![[Translate to FR:]](/fileadmin/01_Mounting_Systems/01-Tile-Roof/01-Clamping-System-Top-Fix/abdeckkappe-c47-sw.JPG)
Caractéristiques
Système de fixation par pinces
Non requis
Rail C 47
57x63x80 mm
Capuchon d’extrémité C38 noir
03-001522

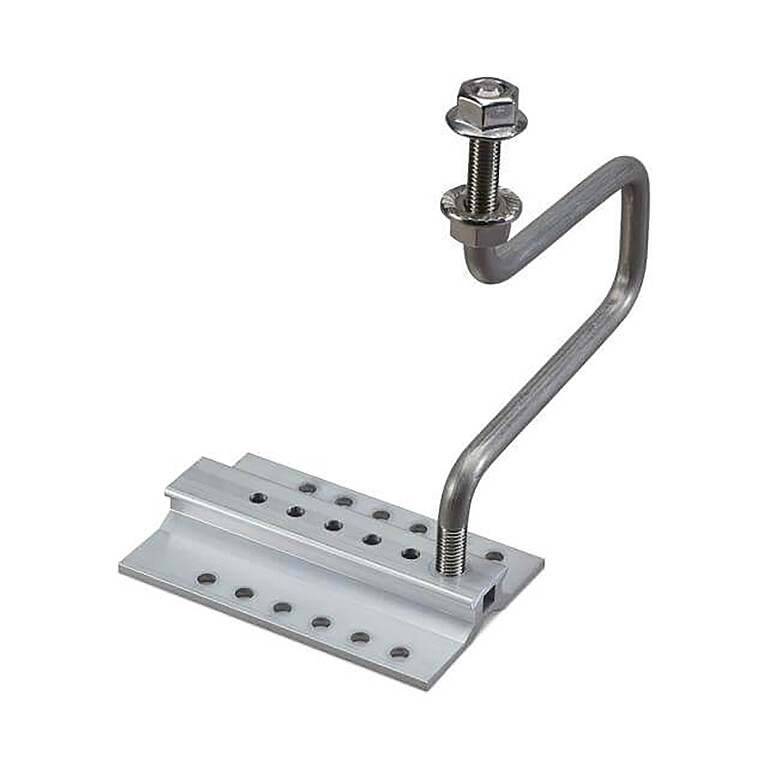

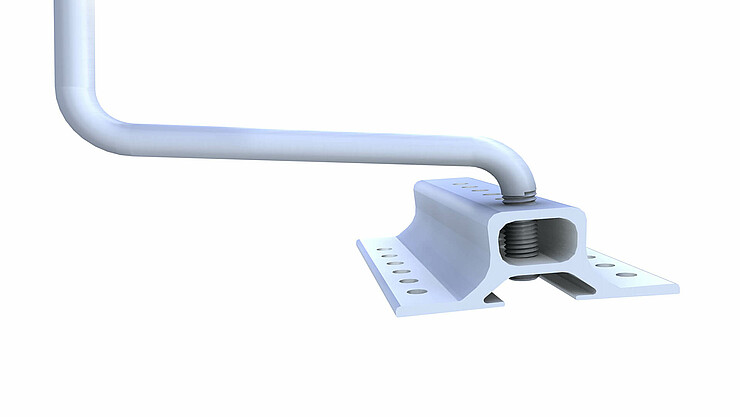

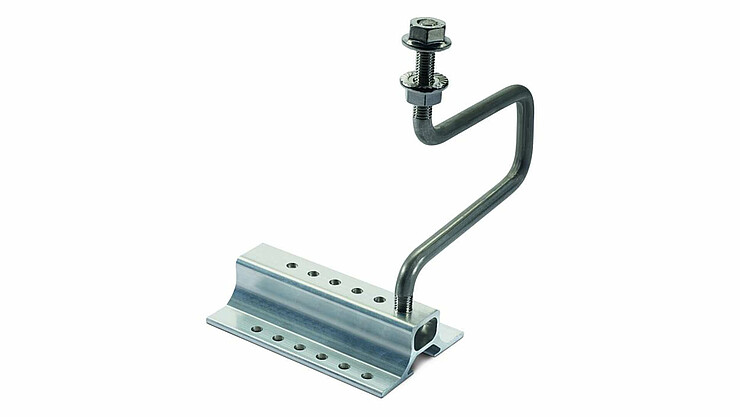

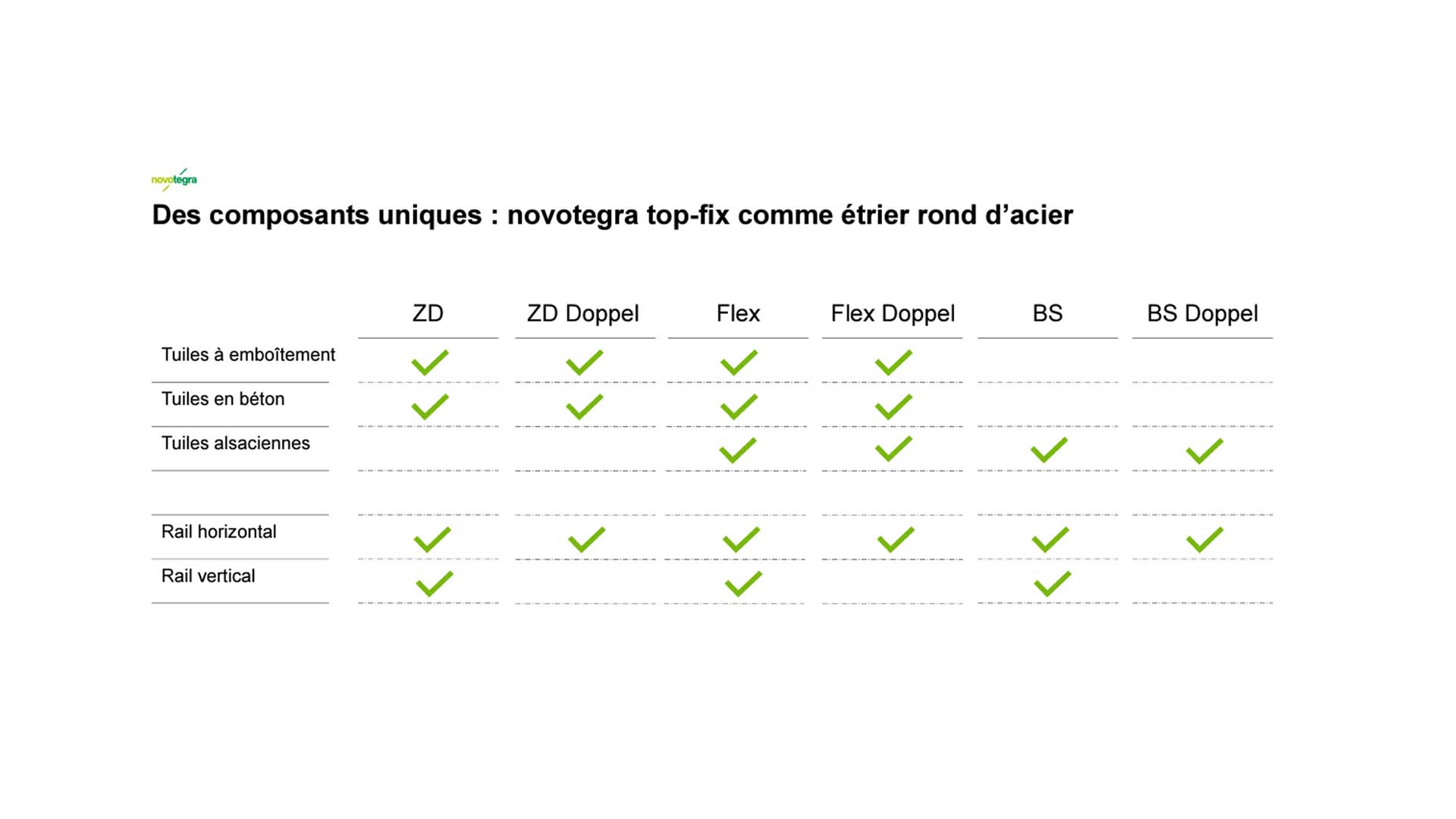

Crochet de toit flex 18/30/40
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
en terre cuite, béton, en queue de castor
moyen
Rail C Disposition horizontale ou verticale
18-24/24-30/31-40 mm
min. 36 mm
non
03-001109;03-001150;03-001151

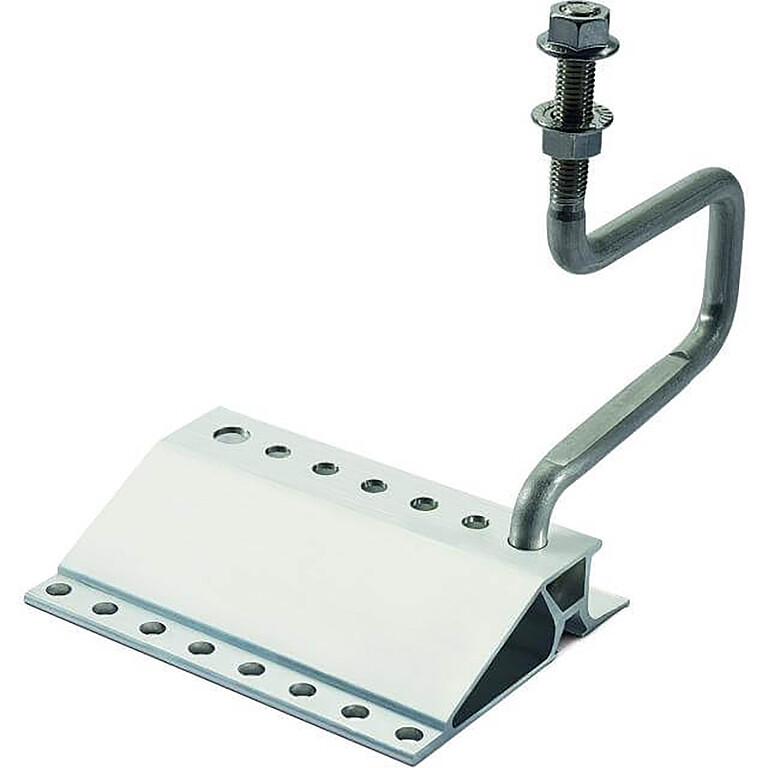

Crochet de toit ZD 30/40
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
en terre cuite, béton
Élevée
Rail C Disposition horizontale ou verticale
24-30/31-40 mm
min. 48 mm
oui
03-000254;03-000256

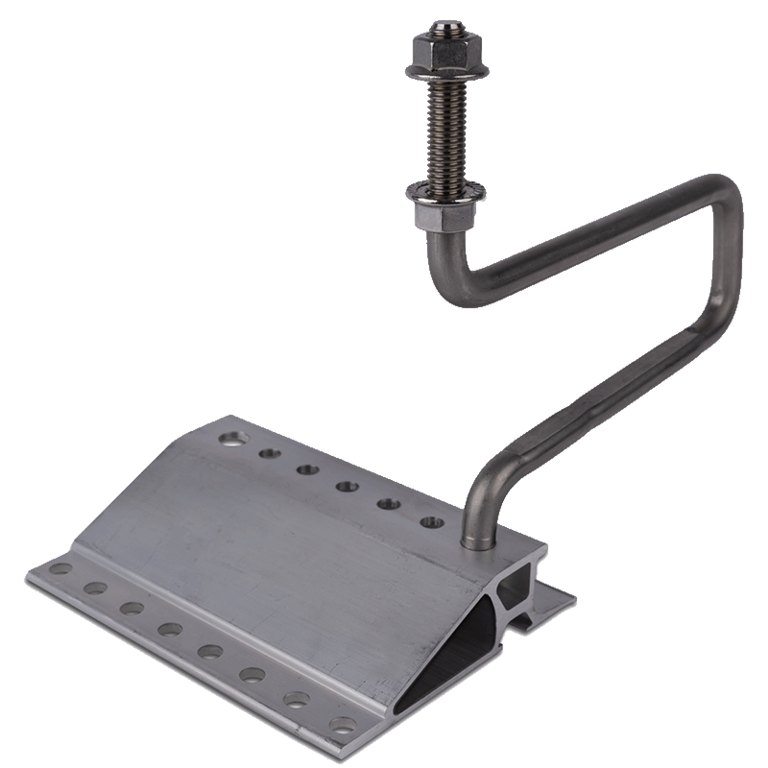

Crochet de toit ZD 30/40 long
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
![[Translate to FR:]](/fileadmin/_processed_/4/8/csm_03-001723-zd30-lang-novotegra_01_c68d793365.png)
Caractéristiques
en terre cuite, béton
Élevée
Rail C Disposition horizontale ou verticale
24-30/31-40mm
min. 48mm
oui
03-001723;03-001725

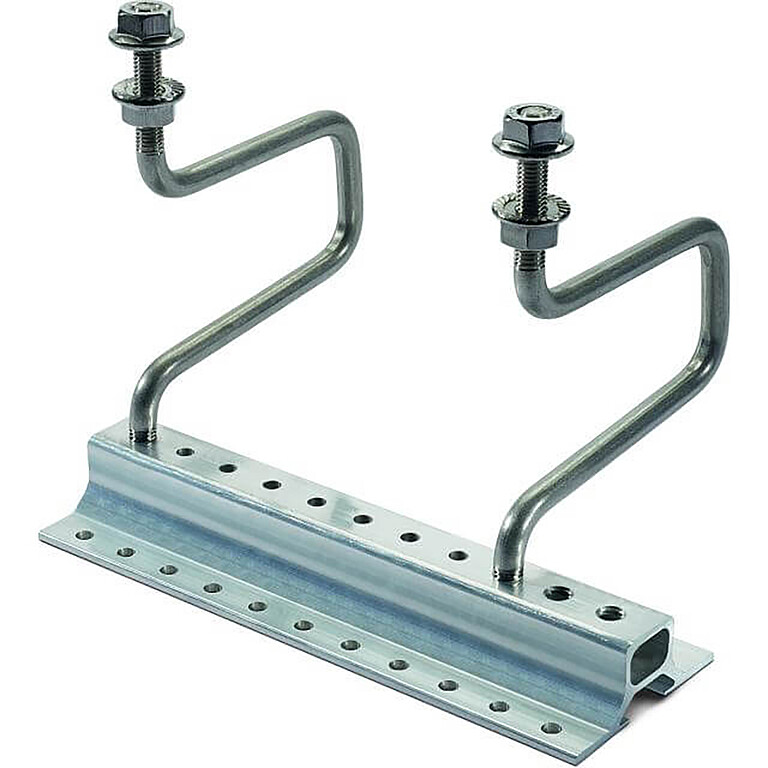

Crochet de toit double flex 30/40
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
en terre cuite, béton, en queue de castor
Élevée
Rail C Disposition horizontale
24-30/31-40 mm
min. 36 mm
non
03-001150

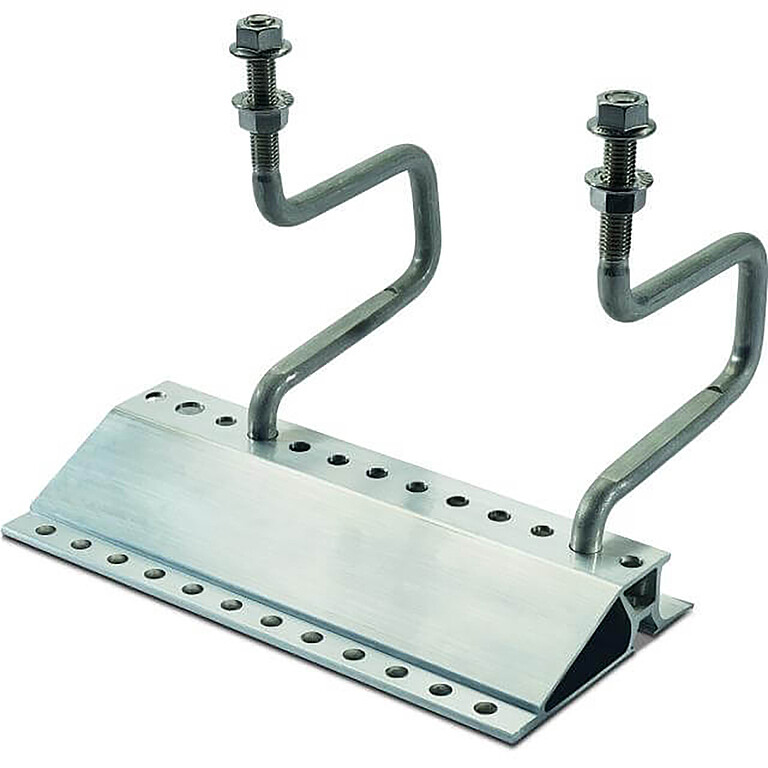

Crochet de toit double ZD 30/40
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
en terre cuite, béton
extrêmement élevée
Rail C Disposition horizontale
24-30/31-40 mm
min. 48 mm
oui
03-000255;03-000257

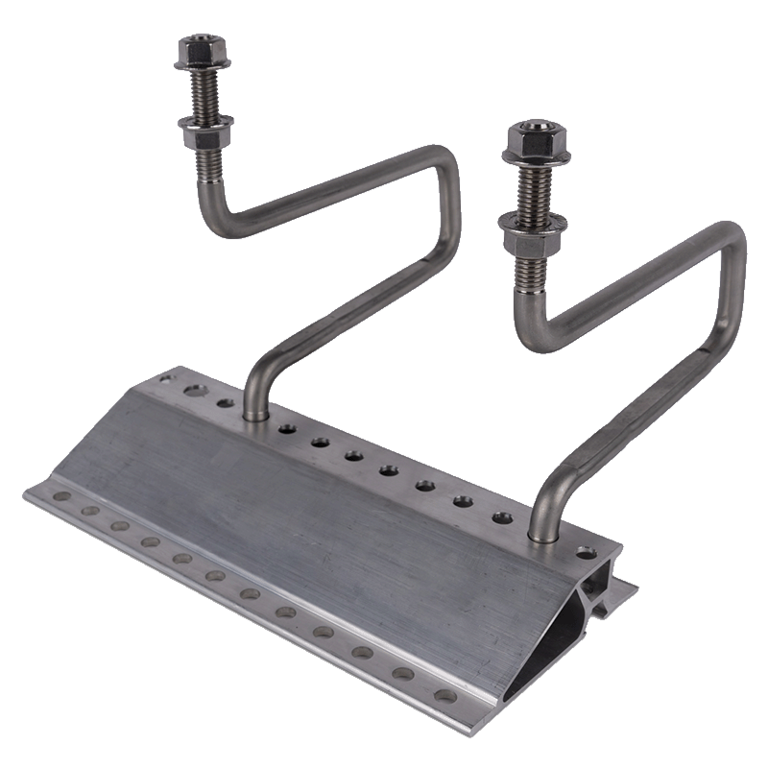

Crochet de toit double ZD 30/40 long
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
en terre cuite, béton
extrêmement élevée
Rail C Disposition horizontale
24-30/31-40 mm
min. 48 mm
oui
03-001726

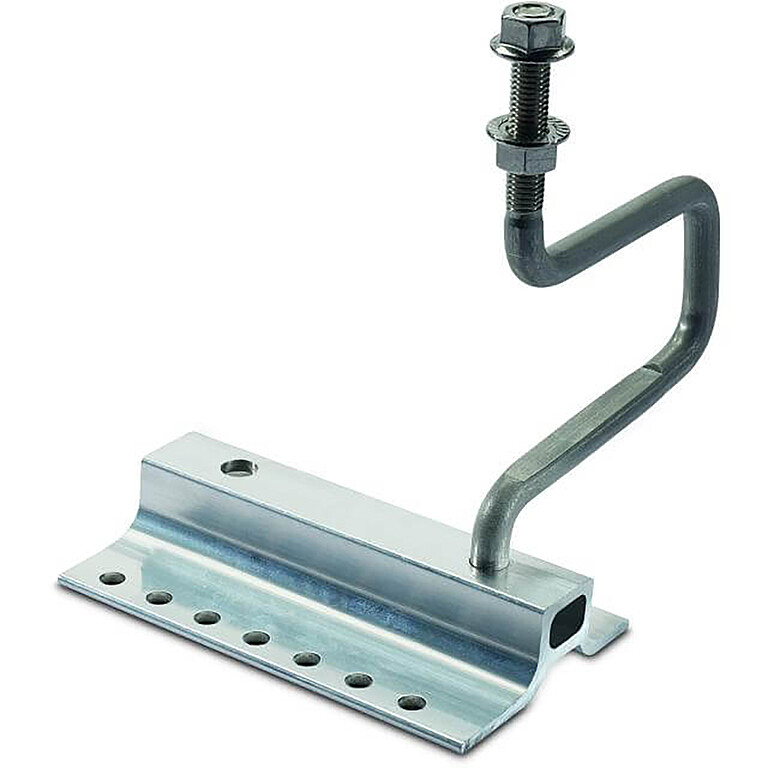

Crochet de toit BS 30
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
en queue de castor
Élevée
Rail C Disposition horizontale ou verticale
24-30 mm
min. 48 mm
oui
03-000258

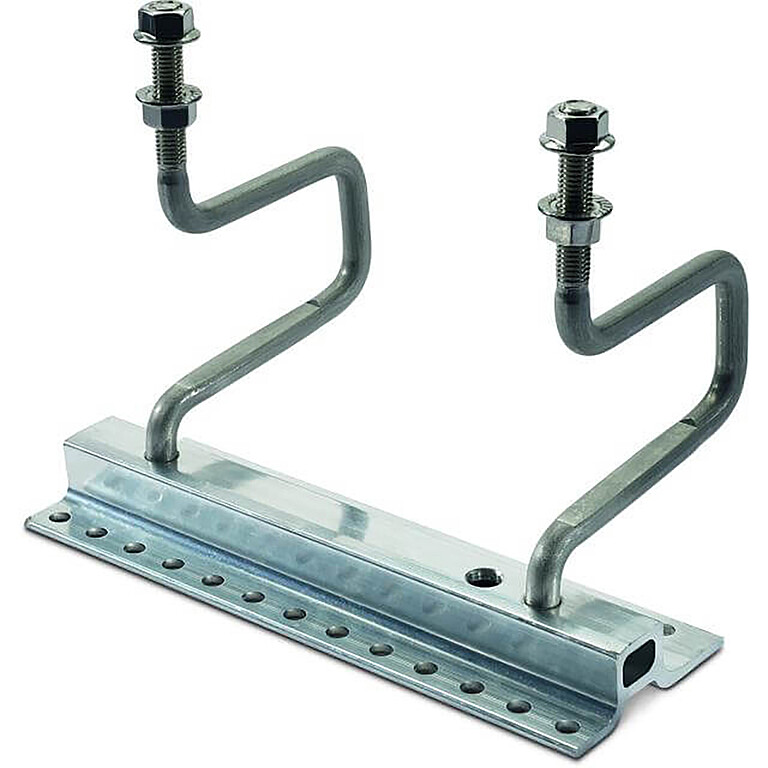

Crochet de toit double BS 30
- Ajustable de trois façons
- Répartition centrée des charges
- Espace étroit entre les tuiles
Caractéristiques
en queue de castor
extrêmement élevée
Rail C Disposition horizontale
24-30 mm
min. 48 mm
oui
03-000267
Vis de montage pour crochet de toit 6 mm
- Approuvé par les autorités compétentes en matière de construction
Caractéristiques
flex 18/30/40, ZD 633
acier galvanisé (alternative V2A)
Ø 6 mm x longueurs
30 mm, 60 mm, 90 mm, 120 mm, 150 mm
Vis de montage pour crochet de toit 8 mm
- Approuvé par les autorités compétentes en matière de construction
- Convient également pour l’isolation des chevrons
Caractéristiques
ZD 30/40, BS 30, ZD 30 N35, ZD 533, ZD 544
acier galvanisé
Ø 8 mm x longueur
100 mm, 140 mm, 180 mm, 220 mm, 260 mm, 300 mm, 340 mm
Recommandation de module portrait du système d'insertion
Fabricant : AEG Solar, Aleo Solar, Aiko Solar, Canadian Solar, EXE Solar, Meyer Burger, Solyco, Sonnenkraft, SunPower Maxeon, Trina Solar, SOLARWATT
Les valeurs des charges de vent et de neige (Pa) peuvent être trouvées dans les instructions d'installation du fabricant du module. Les valeurs de charge doivent être vérifiées individuellement pour chaque type de module. Les modules sont fixés sur le côté court du cadre par un rail d'insertion.
Système d'insertion de la recommandation de module horizontal
Fabricant : AEG Solar, Aleo Solar, Aiko Solar, Canadian Solar, EXE Solar, Meyer Burger, SoLuxTec, Solyco, Sonnenkraft, SunPower Maxeon, SOLARWATT
Les valeurs des charges de vent et de neige (Pa) figurent dans les instructions d'installation du fabricant du module. Les valeurs de charge doivent être vérifiées individuellement pour chaque type de module. Les modules sont fixés sur le côté long du cadre par un rail.
Plus d'informations sur le système d’insertion
Élégant et beau, tel est notre système d‘insertion pour les couvertures en tuiles. Ajustez parfaitement la structure de support sur votre toit et le système d‘insertion vous permettra de réaliser une installation PV au rendu visuel parfait. Les rails d‘insertion sont disponibles en couleur alu ou en noir, en accord avec la couleur du cadre du panneau solaire. L‘efficacité et la sécurité du montage sont assurées par une techniquesoigneusement pensée. En installation flottante, le cadre du module portrait ou paysage transfère la charge sur le rail. Insérez les panneaux solaires en un clin d‘oeil et posez les câbles avec leurs connecteurs dans le rail inférieur de l‘assemblage en croix. La combinaison du rail en C comme support de fixation et chemin de câble est une configuration unique efficace et propre.
La liaison du rail en C avec le bas du rail à l‘aide d‘un raccord vissé traditionnel sur l‘ensemble de crochets de toit à trois fixations permet un réglage continu et un nivellement de la position inférieure des rails. Le support de crochet permet le positionnement exacte du crochet sur la tuile. Le kit de crochets de toit est disponible en plusieurs variantes pour s‘adapter à votre projet. L‘installation est parachevée par des caches d‘extrémités et des butées de bordures comme dispositif pareneige : design et qualité sont les avantages premiers de notre système d‘insertion.
