Bac acier | Système de serrage en paysage
Système de serrage directe et montage paysage des modules
- Variante de montage plus rentable sur bac acier
- Faibles charges logistiques sur le chantier
- Montage rapide et efficace par le haut
- Conductivité électrique entre le système de montage et la couverture du toit
Composants
Composants
Cliquez sur le symbole + pour voir les composants de ce système de montage.
Pince centrale blanche/noire
- Facile à monter grâce à la fonction de verrouillage
- Peu d’espace requis
Caractéristiques
Système de fixation par pinces
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal (en fonction du type de toit)
Rail C/Rail C-N, rails courts, toit plat III
30-42 mm/43-52 mm
11,4 mmx52 mm
oui
03-001345/03-001346/03-000285/03-000286
Pince finale blanche/noire
- Facile à monter grâce à la fonction de verrouillage
- Peu d’espace requis
- Possibilité d’encastrement dans le rail
Caractéristiques
Système de fixation par pinces
Disposition en portrait & disposition en paysage, monocouche ou connexion de rail transversal
Rail C/Rail C-N, rails courts, toit plat III
30-42 mm/43-52 mm
14 mmx52 mm
oui
03-001237/03-001236/03-000287/03-000288

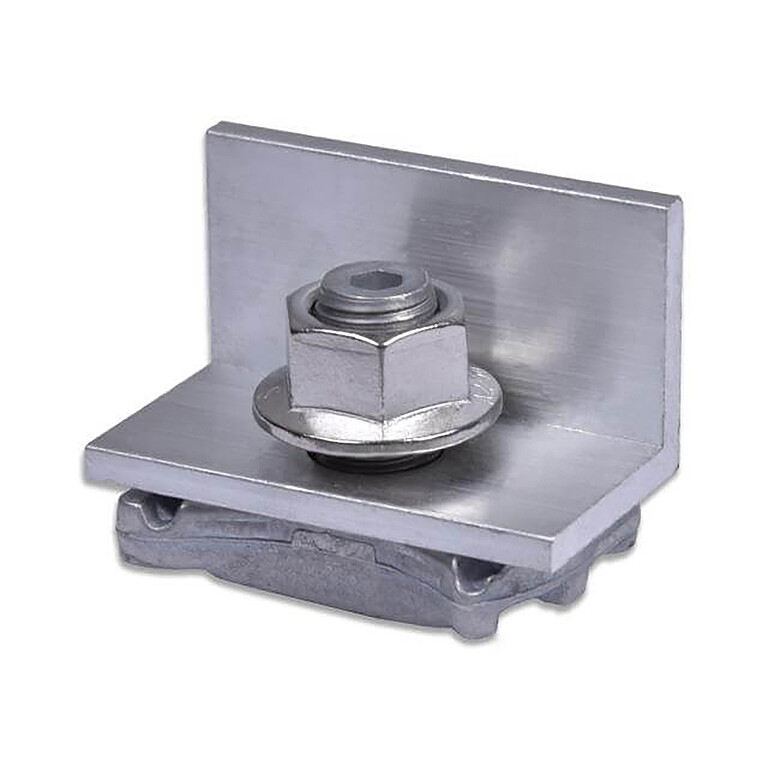

Protection contre le glissement trapézoïdale
- Aide au montage pour la rangée de modules inférieure
- Sécurisation supplémentaire des modules
Caractéristiques
Système de fixation par pinces
Disposition en paysage
Profilé court Disposition en paysage
53 mmx30 mmx30 mm
C24/125 mm, C47/200 mm, C33/125 mm
-
03-000233
Rail court C71 avec EPDM 200 mm
- Complètement préassemblé avec joint EPDM and perforations
- Répartition uniforme de la charge grâce à 5 trous ronds par profilé court
- Excellente ventilation arrière des modules grâce à l’espace supplémentaire par rapport au revêtement du toit
Caractéristiques
Comme rail porte-module
Disposition en paysage
high
Pinces de module
71x52 mm
200 mm
-
03-001702

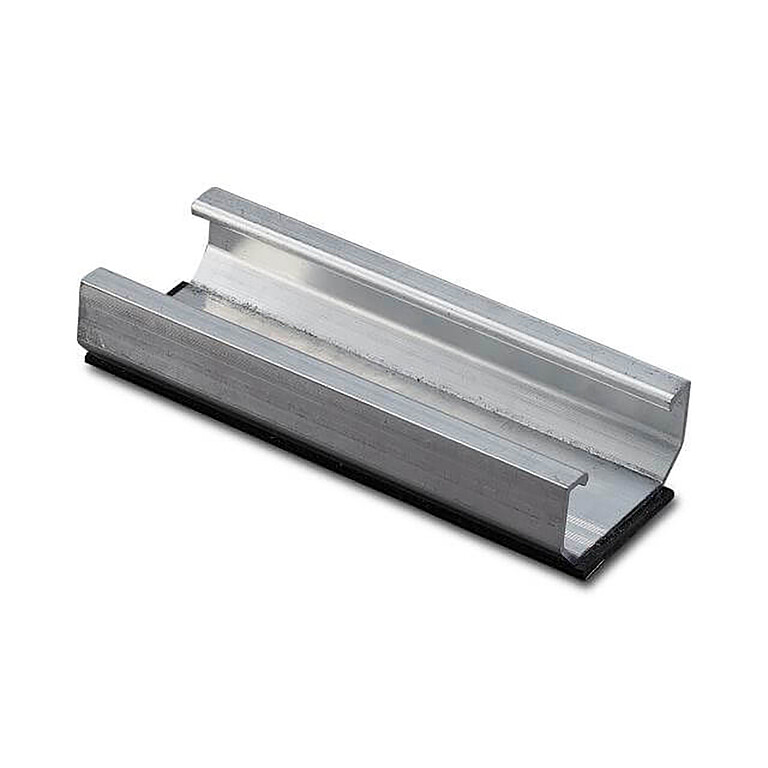

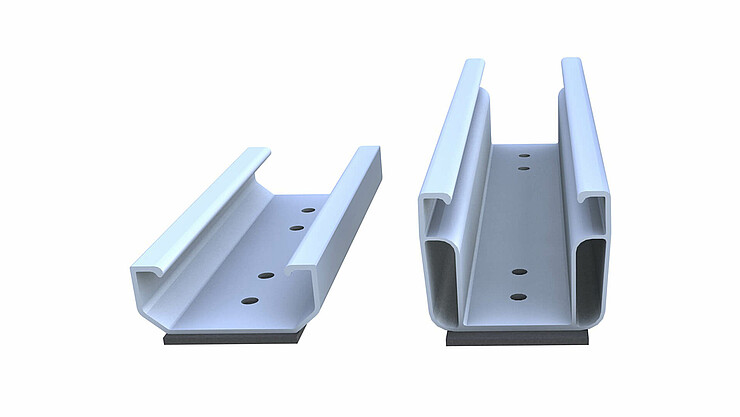

Rail court C24 avec EPDM 125 mm
- Complètement préassemblé avec joint EPDM and perforations
- Fixation économe en matériau
Caractéristiques
Comme rail porte-module ou rail transversal
Disposition en paysage
Élevée
Pinces de module, rails d’insertion
24x52 mm
125 mm
-
03-000841

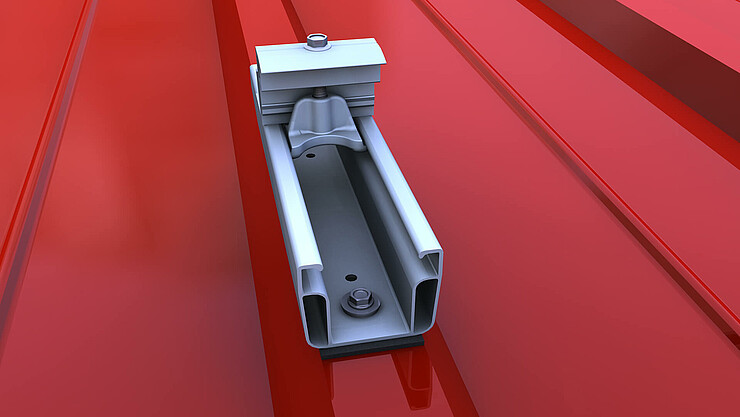

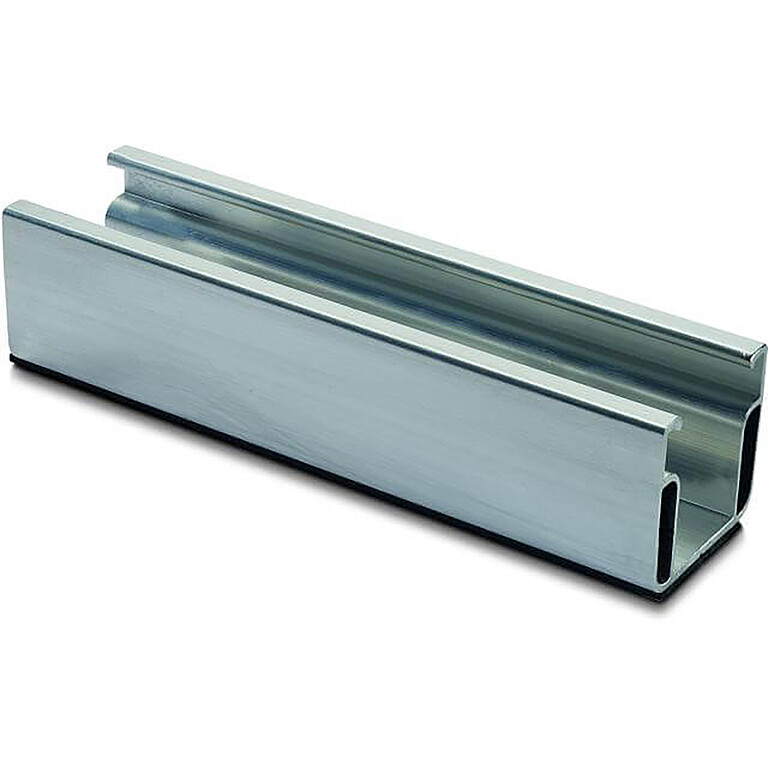

Rail court C47 avec EPDM 200 mm
- Complètement préassemblé avec joint EPDM and perforations
- Excellente ventilation arrière des modules grâce à l’espace supplémentaire par rapport au revêtement du toit
Caractéristiques
Comme rail porte-module ou rail transversal
Disposition en paysage
Élevée
Pinces de module, rails d’insertion
47x52 mm
200 mm
-
03-001108

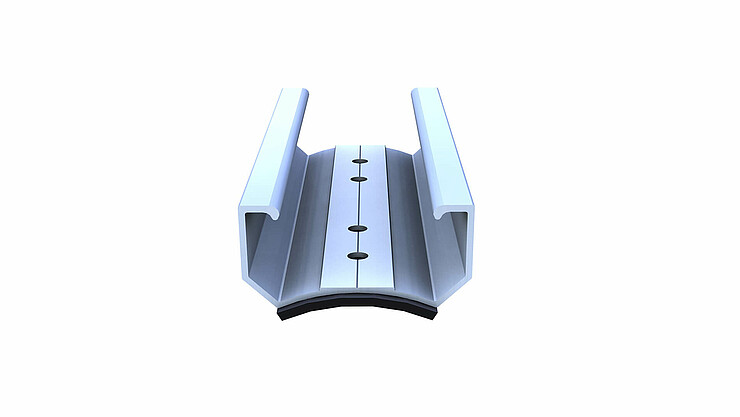

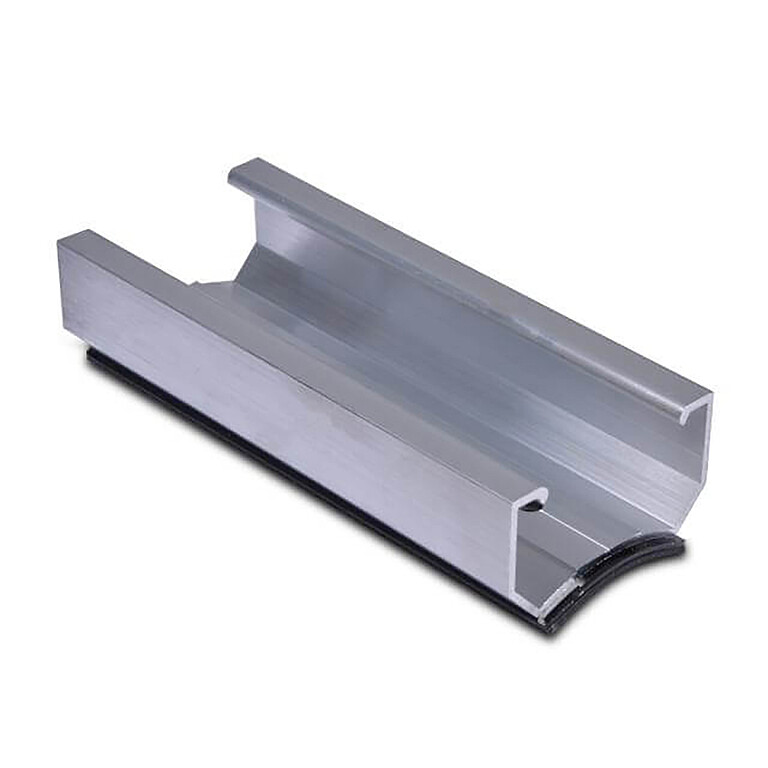

Rail court C33 R39,4 avec EPDM 125 mm
- Complètement préassemblé avec joint EPDM and perforations
- Fixation économe en matériau
Caractéristiques
Comme rail porte-module ou rail transversal
Disposition en paysage
Élevée
Pinces de module, rails d’insertion
33x52 mm (rayon 39,4 mm)
125 mm
-
03-001223

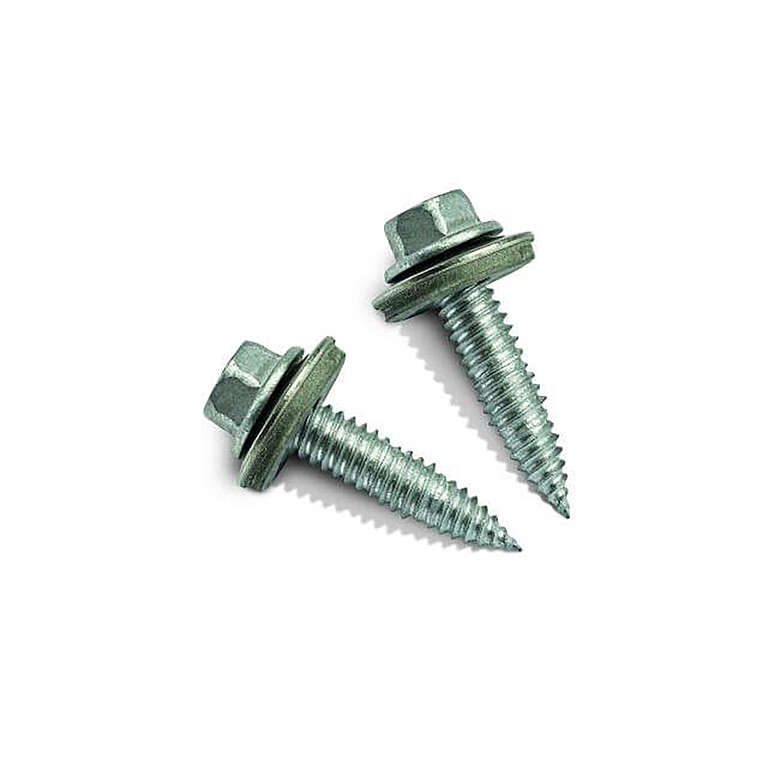

Vis de montage E16

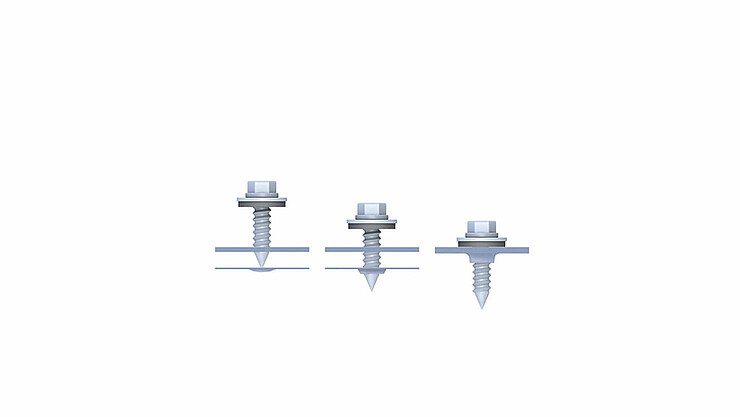

- Forces de maintien élevées grâce à la fixation directe sans écaillage
- Vis de tôle mince approuvées par les autorités compétentes en matière de construction
Caractéristiques
Vis pour tôle métallique mince V2A avec joint EPDM
6,0x25 mm
16 mm
03-000880
Vis de montage E11
- Forces de maintien élevées grâce à la fixation directe sans écaillage
- Vis de tôle mince approuvées par les autorités compétentes en matière de construction
Caractéristiques
Vis pour tôle métallique mince V2A avec joint EPDM
5,5x25 mm
11 mm
03-000893
Plus d'informations sur le système de fixation en paysage
Composants préassemblés - montage rapide Avec notre système de serrage pour toits en tôle trapézoïdale, nous avons toujours la solution adéquate entièrement pré-équipée qu’il vous faut. Qu‘il s‘agisse d‘une installation à rendement optimisé ou d‘un projet, en couleur alu ou en noir – vous bénéficiez d‘un système de montage qui a fait ses preuves, d‘une haute qualité de fabrication, composé d‘éléments durables et résistants à la corrosion. Notre système de serrage pour toit en tôle trapézoïdale offre en plus un rapport prix-performances intéressant. Les rails courts sont livrés coupés à longueur et munis de bandes d‘étanchéité en EPDM de qualité supérieure assemblées par collage. Ils se fixent directement sur les moulures hautes de la tôle d‘acier à l‘aide devis pour tôles minces homologuées par les autorités de contrôle du bâtiment. Les panneaux se fixent à l‘aide d‘attaches intermédiaires et d‘extrémité qui ont fait la preuve de leur efficacité.
Trois attaches différentes suffisent à couvrir toute la plage de hauteur de 30 à 52 mm. L‘immense facilité de manutention sur le chantier garantit un montage rapide et extrêmement efficace, par le haut – sans copeaux de sciage ou de perçage. Un seul outil suffit, car l‘entraînement des vis pour tôles minces et des attaches est identique. Une bonne ventilation à l‘arrière du panneau, la conductivité électrique entre le système de montage et la couverture de toit, ainsi que l‘emploi de peu de matériel et une esthétique plaisante sont d‘autres avantages de notre système de montage – nous exauçons ainsi tous vos souhaits.
