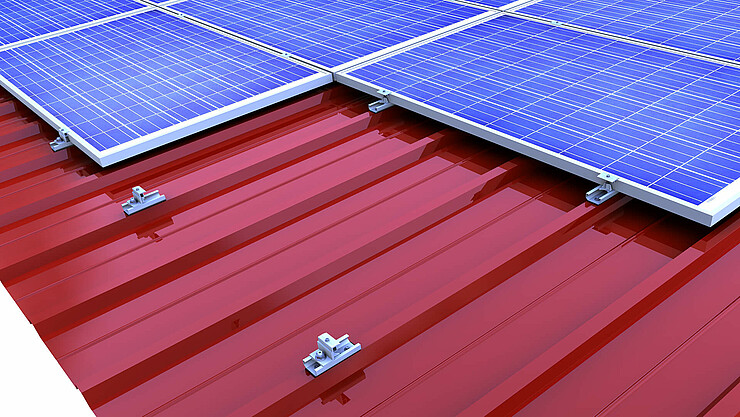

Trapetsplåttak | Klämsystem horisontellt
Klämsystem med direktfixering och vid montering av horisontella moduler
- Kostnadseffektiv installation för trapetsplåt
- Minimalt logistikbehov på installationsplatsen
- Snabb och effektiv montering uppifrån
- Elektriskt ledande anslutning mellan montagesystem och takmembran
Komponenter
Komponenter
Klicka på + symbolerna för att se komponenterna i detta montagesystem.
Mellanklämma blank/svart
- enkel att montera tack vare låsfunktion
- litet utrymmesbehov
egenskaper
klämsystem
stående och liggande, anslutning av enkellager eller korsskena (beroende på taktyp)
C-skena/C-N-skena, korta skenor, platt tak III
30–42 mm/43–52 mm
11,4 mm x 52 mm
ja
03-001345/03-001346/03-000285/03-000286
Ändklämma blank/svart
- enkel att montera tack vare låsfunktion
- litet utrymmesbehov
- jämnt avslut med skenan möjligt
egenskaper
klämsystem
stående och liggande, anslutning av enkellager eller korsskena
C-skena/C-N-skena, korta skenor, platt tak III
30–42 mm/43–52 mm
14 mm x 52 mm
ja
03-001237/03-001236/03-000287/03-000288
Glidskydd trapetstak
- monteringshjälp för den lägsta modulraden
- extra säkring av moduler
egenskaper
klämsystem
liggande
kort profil liggande
53 mmx30 mmx30 mm
C24/125 mm, C47/200 mm, C33/125 mm
-
03-000233
Kort profil C71 med EPDM 200 mm
- helt förmonterad med EPDM-tätning och perforeringar
- jämn lastfördelning tack vare 5 runda hål
- utmärkt ventilation bakom modulen med extra utrymme för taktäckningen
egenskaper
kan användas som modulstödskena
liggande
hög
modulklämmor
71x52 mm
200 mm
-
03-001702
Kort profil C24 med EPDM 125 mm
- helt förmonterad med EPDM-tätning och perforeringar
- materialsparande montering
egenskaper
kan användas som modulstödskena eller korsskena
liggande
hög
modulklämmor, iläggsskenor
24x52 mm
125 mm
-
03-000841
Kort profil C47 med EPDM 200 mm
- helt förmonterad med EPDM-tätning och perforeringar
- utmärkt ventilation bakom modulen med extra utrymme för taktäckningen
egenskaper
kan användas som modulstödskena eller korsskena
liggande
hög
modulklämmor, iläggsskenor
47x52 mm
200 mm
-
03-001108
Kort profil C33 R39,4 med EPDM 125 mm
- helt förmonterad med EPDM-tätning och perforeringar
- materialsparande montering
egenskaper
kan användas som modulstödskena eller korsskena
liggande
hög
modulklämmor, iläggsskenor
33x52 mm (radie 39,4 mm)
125 mm
-
03-001223
Fästskruv E16
- höga fästkrafter tack vare chiplös direktmontering
- tunna plåtskruvar godkända av byggmyndighet
egenskaper
tunnplåtsskruv V2A med EPDM-tätning
6,0x25 mm
16 mm
03-000880
Fästskruv E11
- höga fästkrafter tack vare chiplös direktmontering
- tunna plåtskruvar godkända av byggmyndighet
egenskaper
tunnplåtsskruv V2A med EPDM-tätning
5,5x25 mm
11 mm
03-000893
Mer information om det trapetsformade metalltakmonteringssystemet
Med vårt fästsystem för trapetstak har vi alltid en lämplig lösning med helt prefabricerade komponenter. Oavsett om du vill optimera din behållning av anläggningen eller projektaffären, välja moduler i blank aluminium eller svart utförande - hos oss får du ett beprövat fästsystem med hög tillverkningskvalitet samt hållbara och korrosionsbeständiga material. Vårt fästsystem för trapetsplåttak har dessutom ett fördelaktigt pris. Korta profiler med rätt längd och pålimmade EPDM-tätningsremsor monteras direkt på trapetsplåtens profiltoppar med byggnormsgodkända tunnplåtskruvar. Modulerna monteras med beprövade mellan- och ändfästen, där tre olika fästen täcker in alla ramhöjder från 28 mm till 52 mm.
De hanteras enkelt på byggplatsen samt monteras snabbt och ytterst effektivt uppifrån - utan såg- eller borrspån. Samma verktyg kan användas för alla moment, eftersom tunnplåtskruvar och fästen har identisk utformning. Vårt montagesystem ger dig allt du behöver – god ventilation bakom modulerna, elanslutning mellan montagesystem och takbeläggning samt ett lågt montagematerialbehov och ett snyggt tak.
