Övriga lösningar | Fasadlösningar
Ett klart mervärde för din fasad

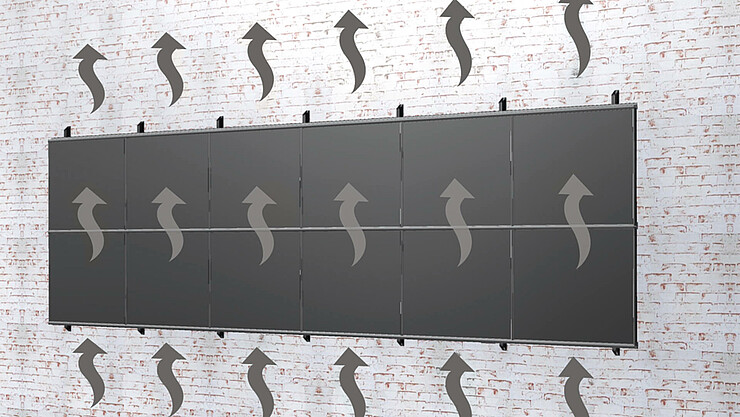

- Vertikalt solcellssystem i fasaden – åtskilt från byggnaden och med bra luftspalt
- Montering endast i solida väggar (tegel, betong eller sten) utan extern värmeisolering

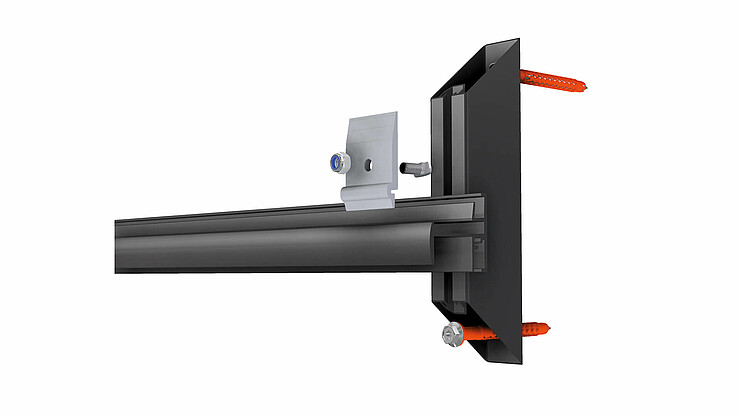

- Få individuella komponenter, komplett förmontering
- Används med vår beprövade iläggsskena
Komponenter
Komponenter
Klicka på + symbolerna för att se komponenterna i detta montagesystem.

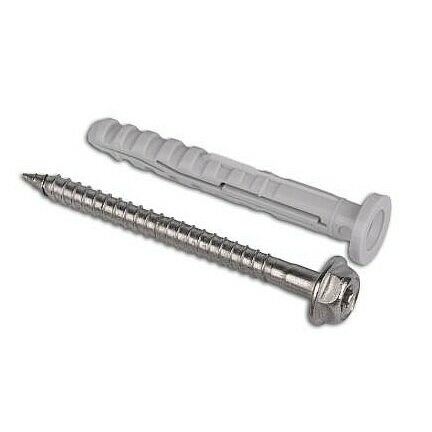

Fasadplugg med bult
För fixering och säkring av fasaduttag
egenskaper
Fasad
Borrkrona SDS+ 10mm, Torx TX40
10 x 80 mm
03-000832

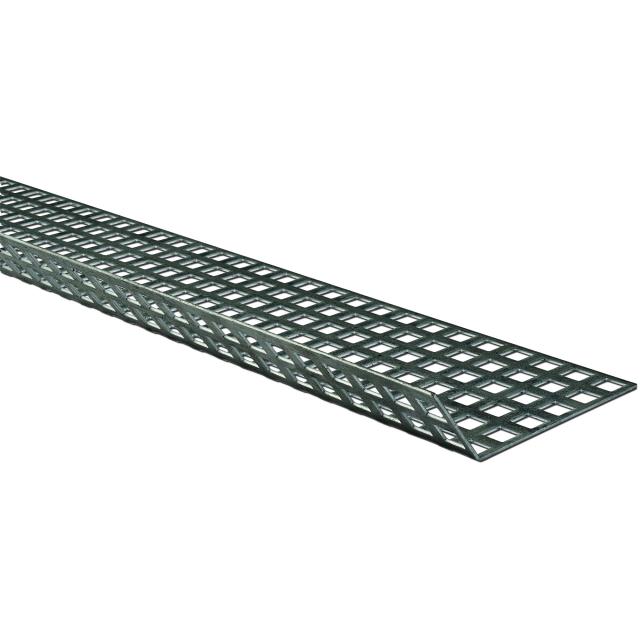

Perforerad plåt 1500 x 120 mm
- Kan skydda en installation mot fågelbo
- Kan användas som stöldskydd
egenskaper
Fasad
IR-profiler och fasaduttag
1500 x 120 mm, 125° vinkel
03-000549/03-000548
Ja
Iläggsskenor
- snygg montering
- tidseffektiv montering
- spänningsfri och flytande modulmontering
egenskaper
iläggssystem
stående & liggande, anslutning som korsskena eller specialmontering
C-skena/C-N-skena/N-skena korta profiler liggande
30–50 mm
5,40 m – alla/2,20 m (35 mm + 40 mm)
ja
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375
Skenförbindningssats IR
- kopplingen fungerar samtidigt som flytande lagerkonstruktion
egenskaper
iläggssystem
Insexnyckel 3 mm
iläggsskena
65x150 mm
ja
03-000648/03-000499

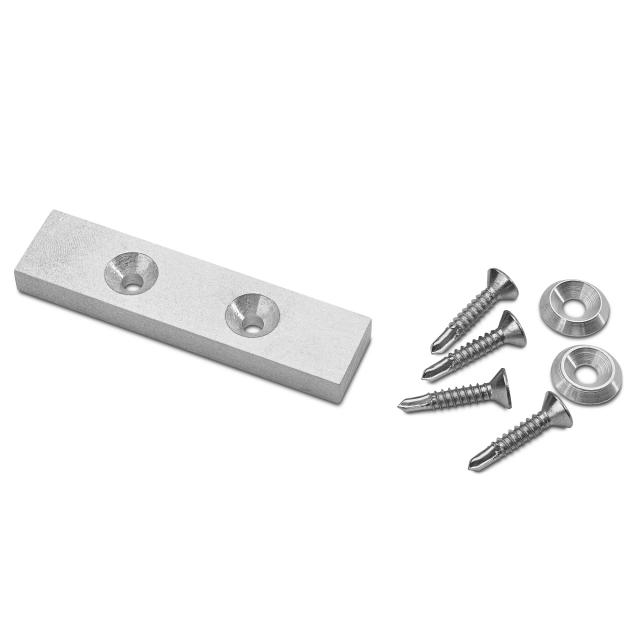

Adapterplåtsats 80 x 20 x 8
- För att säkra modulerna mot att glida och för att fästa perforerade plåtar
egenskaper
Fasad
TORX bits TX30
Fasad uttag
80 x 20 x 8 mm
03-000384/03-000404
Ja

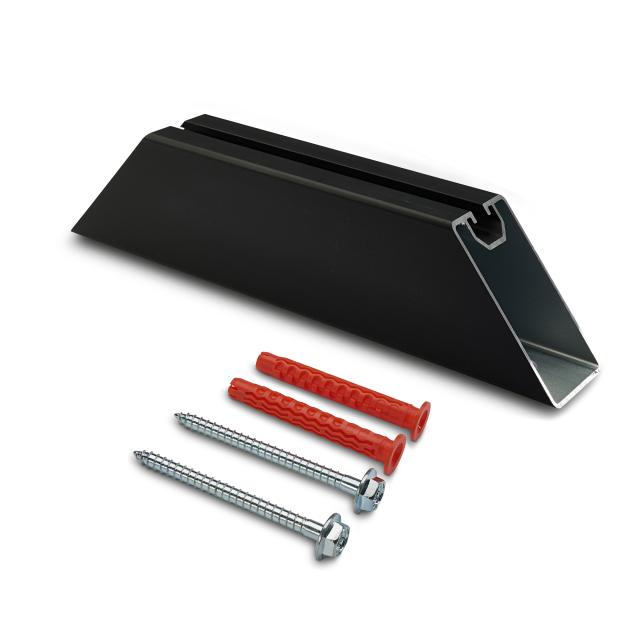

Uttagssats 250 mm 11,5
- enkel montering
- finns i två färger
egenskaper
Kall fassad
Aluminium
Fasadsystem
Konsol för montering av insatsprofiler
250 x 60
03-000581 / 03-000580
ja
Ändstopp IR
- snygga avslut på skenändar
- färgen matchar iläggsskenan
- förhindrar att moduler glider ut
egenskaper
iläggssystem
Torx 30
iläggsskena
49x49 mm
ja
03-000691;03-000693
Mer information om fasadsystemet
Med novotegra fasadsystem utnyttjar du ytterväggarna på dina byggnader för att producera ström. Solcellsmodulerna monteras vertikalt utanpå fasaden, avskilt från byggkonstruktionen och med god ventilation bakom. Våra fasadsystem monteras enbart på massiva ytterväggar av exempelvis tegel, sten eller betong utan utvändigt värmeskydd. Monteringen utförs med en monteringssats med byggnormenliga ankare och skruvar i rostfritt stål.

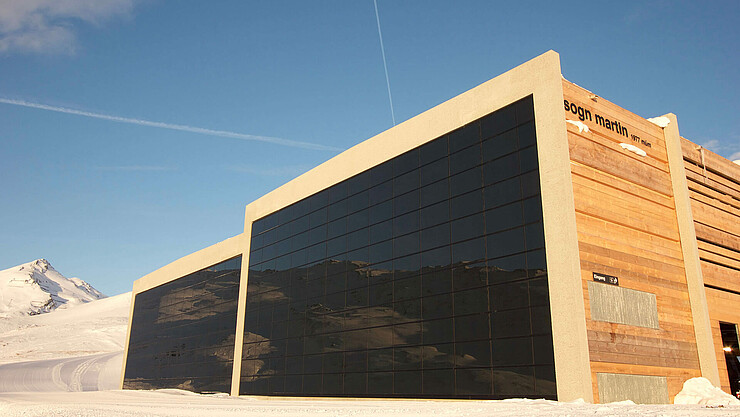

Oavsett om det rör sig om en yttervägg på en industribyggnad eller en familjevilla skapar vårt iläggningssystem en modern och estetisk fasad som förhöjer värdet på byggnaden. Alla synliga monteringsdetaljer finns i blank aluminium eller eloxerat svartutförande och kan kombineras med blå eller svarta moduler. Modulerna läggs i skenorna längs hela ramlängden för en stabil, säker och skonsam montering. Tack vare iläggningsskenorna kan modulerna monteras enkelt och snabbt även stående. Få separata delar och huvudsakligen förmonterade komponenter underlättar dessutom montaget. Med novotegra fasadsystem kan du montera moduler både stående och liggande. Dessutom kan fasadsystemet kläs runt om med en hålplåtsinklädnad. Den förhindrar att fåglar och mindre djur tar sig in bakom systemet och säkerställer därigenom en god ventilation.Få
