Systemdetaljer

Photovoltaik-Befestigung auf Trapezblech Klemmsystem hochkant

Trapetsplåttak | Klämsystem porträtt

Klämsystem med direktfixering och vertikala moduler

Modulfixering i det optimala fixeringsområdet
Minimalt logistikbehov på installationsplatsen
Snabb och effektiv montering uppifrån
Elektriskt ledande anslutning mellan montagesystem och takmembran

Dina fördelar

Få komponenter, komplett förmontering

Låga materialkostnader och enkelt handhavande

Hög hållfasthet tack vare spånfri direktfixering med byggtekniskt godkända tunnplåtskruvar

Endast ett monteringsverktyg behövs

Komponenter

Komponenter

Klicka på + symbolerna för att se komponenterna i detta montagesystem.

Mellanklämma blank/svart

För montering av moduler i monteringsområdena i mitten

enkel att montera tack vare låsfunktion
litet utrymmesbehov

egenskaper

Monteringstyp:
klämsystem

Modulmontering:
stående och liggande, anslutning av enkellager eller korsskena (beroende på taktyp)

Kompatibla profilskenor/system:
C-skena/C-N-skena, korta skenor, platt tak III

Modulramens höjd:
30–42 mm/43–52 mm

Mått:
11,4 mm x 52 mm

Finns i svart:
ja

Artikelnummer:
03-001345/03-001346/03-000285/03-000286

Ändklämma blank/svart

För montering av moduler på monteringskanter.

enkel att montera tack vare låsfunktion
litet utrymmesbehov
jämnt avslut med skenan möjligt

egenskaper

Monteringstyp:
klämsystem

Modulmontering:
stående och liggande, anslutning av enkellager eller korsskena

Kompatibla profilskenor:
C-skena/C-N-skena, korta skenor, platt tak III

Modulramens höjd:
30–42 mm/43–52 mm

Mått:
14 mm x 52 mm

Finns i svart:
ja

Artikelnummer:
03-001237/03-001236/03-000287/03-000288

Glidskydd

För moduler som monterats stående med klämsystem

monteringshjälp för placering av modulerna
extra säkring av moduler

egenskaper

Monteringstyp:
klämsystem

Modulmontering:
stående

Kompatibelt med:
C-skena/C-N-skena/N-skena modulstöd grönt tak

Modulramens hål:
M8, M6, utan hål

Mått:
25 mm

Artikelnummer:
03-000006/03-000007

Kort profil C24 med EPDM 385 mm

För infästning av moduler som monterats stående

helt förmonterad med EPDM-tätning och perforeringar
flexibel positionering med perforeringar
materialsparande montering

egenskaper

Skentyp:
kan användas som modulstödskena

Modulmontering:
stående

Lastkapacitet:
hög

Kompatibla modulfästen:
modulklämmor

Mått:
24x52 mm

Längder:
385 mm

Varianter:
-

Artikelnummer:
03-001081

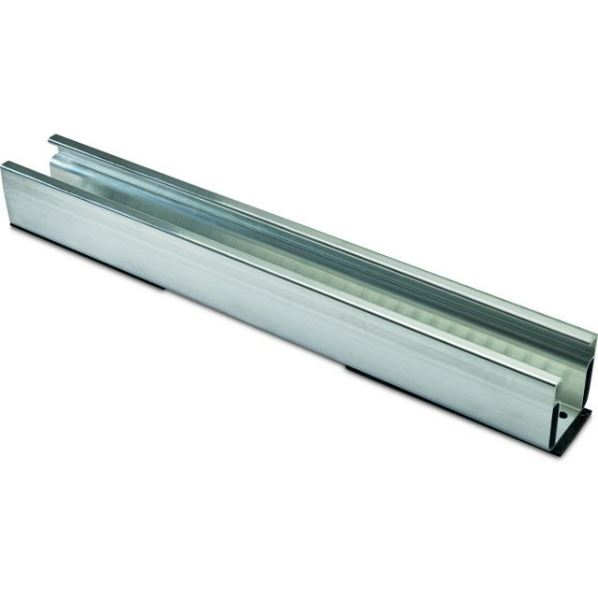

Kort profil C47 med EPDM 385 mm

För infästning av moduler som monterats stående

helt förmonterad med EPDM-tätning och perforeringar
flexibel positionering med perforeringar
utmärkt ventilation bakom modulen med extra utrymme för
taktäckningen

egenskaper

Skentyp:
kan användas som modulstödskena

Modulmontering:
stående

Lastkapacitet:
hög

Kompatibla modulfästen:
modulklämmor

Mått:
47x52 mm

Längd:
385 mm

Varianter:
-

Artikelnummer:
03-000873

Close Kort profil C71 med EPDM 385mm

För infästning av moduler som monterats stående

helt förmonterad med EPDM-tätning och perforeringar
flexibel positionering med perforeringar
utmärkt ventilation bakom modulen med extra utrymme för
taktäckningen

egenskaper

Skentyp:
kan användas som modulstödskena

Lastkapacitet:
hög

Mått:
71x52 mm

Modulmontering:
stående

Kompatibla modulfästen:
modulklämmor

Längd:
385 mm

Artikelnummer:
03-001740

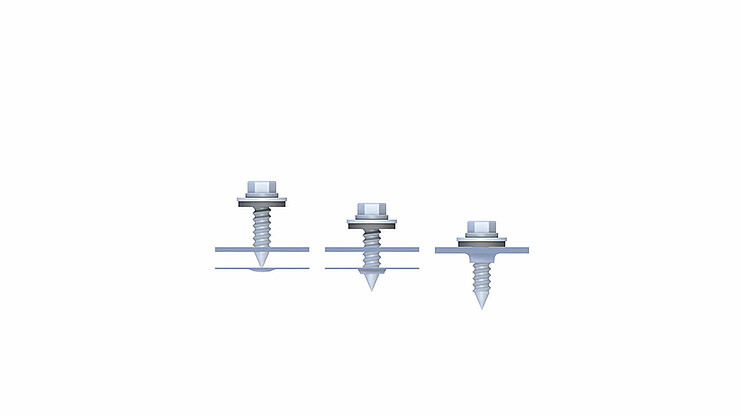

Fästskruv E16

För montering av korta profiler på trapetsplåten

höga fästkrafter tack vare chiplös direktmontering
tunna plåtskruvar godkända av byggmyndighet

egenskaper

Material:
tunnplåtsskruv V2A med EPDM-tätning

Mått:
6,0x25 mm

Tätningsbricka:
16 mm

Artikelnummer:
03-000880

Fästskruv E11

För montering av korta profiler på trapetsplåten

höga fästkrafter tack vare chiplös direktmontering
tunna plåtskruvar godkända av byggmyndighet

egenskaper

Material:
tunnplåtsskruv V2A med EPDM-tätning

Mått:
5,5x25 mm

Tätningsbricka:
11 mm

Artikelnummer:
03-000893

Tillbehör

Buntband för profilfläns 1-3 mm

Kabelklämma d 10 mm

Nedladdningar

Datablad

Datablad | trapetsplåttak | klämsystem porträtt SV

Monteringsanvisningar

Montageanvisning | profilplåt takparallellt SV

Våra referenser

Våra referenser för trapetsformade plåttak

Nohfelden, Tyskland

Trapetsformat plåttak med stående klämsystem

Minska koldioxidutsläppen i jordbruket

Läs framgångshistoria

Gundelfingen, Tyskland

Trapetsformat metalltak med klämsystem

Solcellstak med industristandard

Läs framgångshistoria

Beskrivning

Mer information om det trapezoidala monteringssystemet

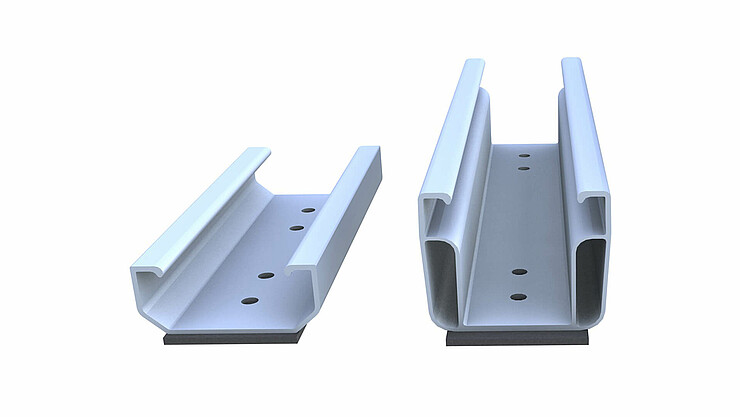

Våra systemvarianter – ditt val! Systemen C24 och C47 med korta profiler har prefabricerade komponenter för enkel hantering på byggplatsen. Vill du hellre använda C-skenor, får du en dold kabeldragning och en lastfördelande anslutning till trapetsplåten. Vårt fästsystem för stående modulmontage uppfyller alla högt ställda krav. Vid montering på korta profiler används den 385 mm långa prefab-profilen som är förstansad och försedd med EPDM-tätning. De korta profilerna passar alla trapetsplåtprofiler och finns i två olika höjder. Med kort profil C24 får du en materialbesparande och ekonomisk lösning för ditt projekt. Kort profil C47 ger gott om utrymme mellan modul och takbeläggning och en särskilt effektiv ventilation. Oavsett vilken variant du väljer, är våra korta profiler ett säkert kort!

Vill du ha en jämn lastfördelning över trapetsplåten och en dold kabeldragning, så rekommenderar vi våra C-skenor. Dessa monteras på förberedda EPDM-tätningsremsor över flera profiltoppar. Den materialoptimerade C-skenan 38 eller den beprövade C-skenan 47 erhålls med en längd på 2,10 m – lägg på, skruva fast, klart!
