Trapeziumdak | Klemsysteem staand
Klemsysteem met directe bevestiging en staand gemonteerde zonnepanelen
- Zonnepaneelklemming in het optimale klembereik
- Weinig logistieke werkzaamheden op de bouwplaats
- Snelle en efficiënte montage van bovenaf
- Elektrische geleiding tussen montagesysteem en dakhuid
Onderdelen
Onderdelen
Klik op het +-symbool om de componenten van dit montagesysteem te bekijken.
Middenklem blank/zwart
- eenvoudig te monteren dankzij vergrendelfunctie
- vergt weinig ruimte
Kenmerken
klemsysteem
staand & liggend, eenlaags of kruisrailverbinding (afhankelijk van het daktype)
C-rail / C-N-rail, korte rails, Plat dak III
30-42 mm/43-52 mm
11,4 mmx52 mm
ja
03-001345/03-001346/03-000285/03-000286
Eindklem blank/zwart
- eenvoudig te monteren dankzij vergrendelfunctie
- vergt weinig ruimte
- vlakke afsluiting met de rail mogelijk
Kenmerken
klemsysteem
staand & liggend, eenlaags of kruisrailverbinding
C-rail / C-N-rail, korte rails, Plat dak III
30-42 mm/43-52 mm
14 mmx52 mm
ja
03-001237/03-001236/03-000287/03-000288
Glijbeveiliging
- montagehulp voor het plaatsen van de panelen
- aanvullende bevestiging van panelen
Kenmerken
klemsysteem
staand
C-rail/C-N-rail/N-rail/paneelsteunrail groendak
M8, M6, zonder opening
25 mm
03-000006/03-000007
Korte C24-rail met EPDM 385 mm
- geheel voorgemonteerd met EPDM-afdichting en perforaties
- flexibel te plaatsen dankzij de perforaties
- materiaalbesparende bevestiging
Kenmerken
kan worden gebruikt als paneelsteunrail
staand
hoog
paneelklemmen
24x52 mm
385 mm
-
03-001081
Korte C47-rail met EPDM 385 mm
- geheel voorgemonteerd met EPDM-afdichting en perforaties
- flexibel te plaatsen dankzij de perforaties
- uitstekende ventilatie van de panelen aan achterzijde, met extra ruimte voor
de dakbedekking
![[Translate to NL:]](/fileadmin/01_Mounting_Systems/02-Trapezoidal-Metal-Roof/04-Insertion-System-Short-Profile/kurzprofil-c47-epdm-385mm.JPG)
Kenmerken
kan worden gebruikt als paneelsteunrail
staand
hoog
paneelklemmen
47x52 mm
385 mm
-
03-000873

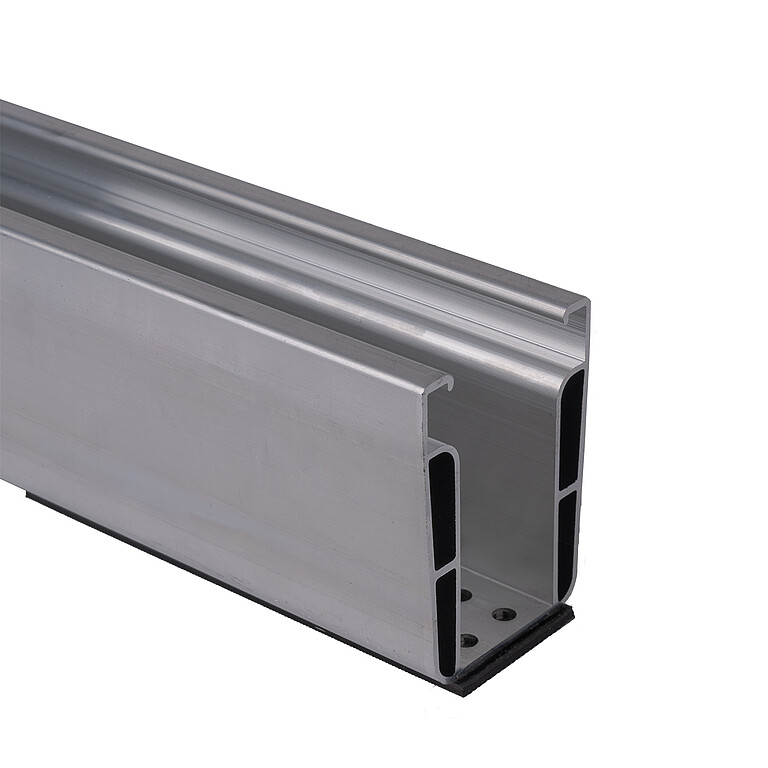

Korte C71 met EPDM 385mm
- geheel voorgemonteerd met EPDM-afdichting en perforaties
- flexibel te plaatsen dankzij de perforaties
- uitstekende ventilatie van de panelen aan achterzijde, met extra ruimte voor
de dakbedekking
Kenmerken
kan worden gebruikt als paneelsteunrail
hoog
71x52 mm
staand
paneelklemmen
385 mm
03-001740
Bevestigingsschroef E16
- hoge houdkrachten dankzij de spaanvrije, rechtstreekse bevestiging
- plaatschroeven met bouwtechnische goedkeuring
Kenmerken
V2A-plaatschroef met EPDM-afdichting
6,0x25 mm
16 mm
03-000880
Bevestigingsschroef E11
- hoge houdkrachten dankzij de spaanvrije, rechtstreekse bevestiging
- plaatschroeven met bouwtechnische goedkeuring
Kenmerken
V2A-plaatschroef met EPDM-afdichting
5,5x25 mm
11 mm
03-000893
Meer informatie over het trapeziumdak-montagesysteem
Onze systeemvarianten – uw keuze! De variant met de korte profielen C24 en C47 is dankzij de voorgemonteerde onderdelen heel eenvoudig te verwerken op de bouwplaats. Of kies voor montage van de C-rail, dan kunt u de kabels netjes laten verlopen en ontstaat er een lastverdelende aansluiting op de trapeziumplaten. Onze klemsystemen voor de staande montage van zonnepanelen voldoen aan alle eisen. Bij de montage op korte profielen gebruikt u onze 385 mm lange, voorgeperforeerde draagt profielen voor zonnepanelen met een voorgemonteerde EPDM-afdichting.
De korte profielen zijn flexibel toepasbaar op alle trapeziumprofielen en verkrijgbaar in twee verschillende hoogtes. Het korte profiel C24 biedt u een materiaalbesparende en voordelige oplossing voor uw projecten. Of gebruik het korte profiel C47 voor een ideale ventilatie van de zonnepanelen dankzij voldoende ruimte voor de dakbedekking. Waar u ook voor kiest, met onze korte profielen maakt u altijd de juiste keuze! Om te voldoen aan uw behoefte aan een gelijkmatige lastverdeling op de trapeziumplaat en een net kabelverloop, adviseren wij onze oplossing met C-rails. Deze worden op van tevoren aangebrachte EPDM-afdichtstrips gemonteerd op meerdere bovenflenzen. Materiaalzuinige C-rail 38 of beproefde C-rail 47: u ontvangt beide profielen in een lengte van 2,20 m – plaatsen, vastschroeven, klaar!
Meer informatie over de systeemeigenschappen en de installatie vindt u in de montagehandleiding.
