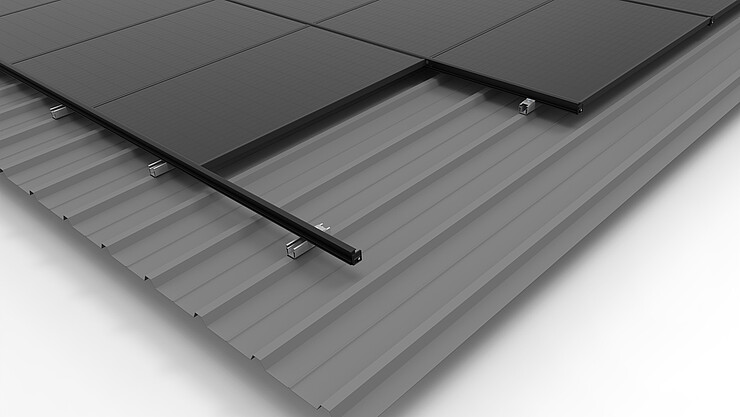

Trapeziumdak | Inlegsysteem kort profiel

Inlegsysteem met directe bevestiging en staand gemonteerde panelen

  • Systeemonafhankelijke onderdelen
  • Zeer goede ventilatie van de zonnepanelen
  • Staande en liggende montage van de zonnepanelen mogelijk

Aanvraag versturen

Uw voordelen

Weinig onderdelen, compleet voorgemonteerd



Hoogwaardig aanzicht van de panelen en snelle montage dankzij inlegsysteem



Hoge houdkrachten door niet-verspanende directe bevestiging met bouwkundig goedgekeurde plaatschroeven



Zwevende en spanningsvrije plaatsing van de zonnepanelen



Onderdelen

Paneelbevestiging Profielrail Dakbevestiging

Onderdelen

Klik op het +-symbool om de componenten van dit montagesysteem te bekijken.



Meer informatie over het trapeziumdak-montagesysteem

Weet u de voordelen van een snelle paneelmontage met ons inlegsysteem te waarderen en bent u tegelijkertijd op zoek naar een goede ventilatie van de zonnepanelen? Dan hebben wij door de combinatie van onze inlegrail met onze verschillende korte profielen precies de juiste oplossing voor uw trapeziumdaken. Onafhankelijk van de oriëntatie van de zonnepanelen – staand of liggend – wordt de onderconstructie volgens hetzelfde principe opgebouwd. Al naargelang de eisen aan de ventilatie van de zonnepanelen kiest u voor een bepaalde hoogte van het korte profiel, waarna u dit met behulp van bouwkundig goedgekeurde plaatschroeven direct op de trapeziumplaat bevestigt. Daarbij kunt u kiezen uit korte profielen met twee verschillende hoogtes.

De inlegrail wordt op de korte profielen geplaatst en bevestigd met de voorgemonteerde kruisrailverbinderset CES M8. De complete montage van de onderdelen – of dat nu de montage van de korte profielen of de bevestiging van de inlegrails is – gebeurt van bovenaf. Met de combinatie van onze inlegrails en korte profielen verbindt u het esthetische aanzicht van het systeem met een optimale ventilatie van de zonnepanelen om de opbrengst te verhogen. Het kleine aantal onderdelen – compleet voorgemonteerd – maakt de montage eenvoudig en snel.

Meer gegevens en eigenschappen van het montagesysteem vindt u in de montagehandleiding.



Montagevideo

Hoe u ons systeem eenvoudig monteert.
