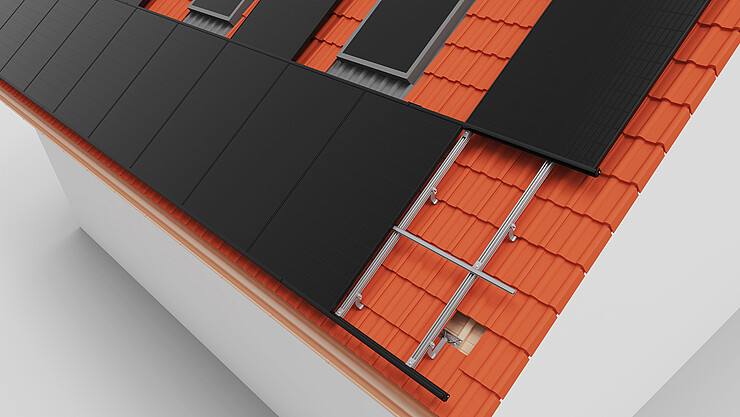

Pannendak | Inlegsysteem side-fix
Inlegsysteem met staand gemonteerde zonnepanelen
- Staande en liggende montage van de zonnepanelen mogelijk
- Railmontage van de zijkant met zicht op de montageplaats
- C-N-rail te gebruiken als kabelgoot
- Kleine afstand van de draagconstructie tot aan de dakbedekking
Onderdelen
Onderdelen
Klik op het +-symbool om de componenten van dit montagesysteem te bekijken.
Inlegrails
- installatie met luxe afwerking
- snelle montage
- spanningsvrije en zwevende paneelmontage
Kenmerken
inlegsysteem
staand & liggend, als kruisrailverbinding of speciale combinatie
C-rail/C-N-rail/N-rail/liggend met korte profielen
30-50 mm
5,40 m - alle / 2,20 m (35 mm + 40 mm)
ja
Kruisrailverbinder IR op C of C-N
- veilige verbinding door kracht- en vormsluiting
- geheel voorgemonteerd
Kenmerken
inlegsysteem
AF 13 dopsleutel
C-rail/C-N-rail/liggend met kort profiel
50x66 mm

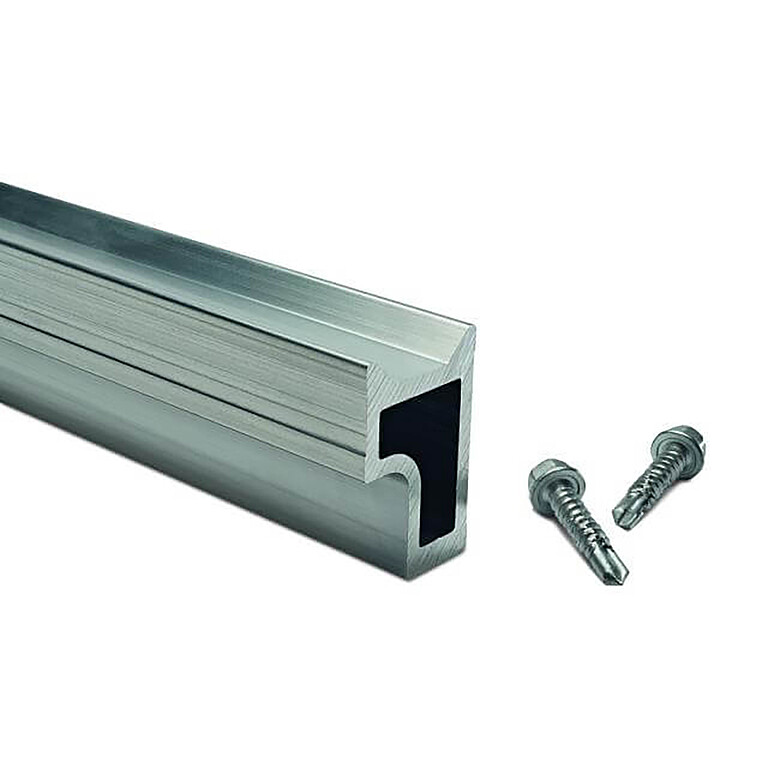

Railverbinderset IR
- railverbinder fungeert gelijktijdig als uitzettingsvoegconstructie
Kenmerken
inlegsysteem
Inbussleutel 3 mm
inlegrail
65x150 mm
ja
Randaanslag IR
- optisch nette railuiteinden
- kleuren passend bij inlegrail
- voorkomt dat panelen uit de rail glijden
Kenmerken
inlegsysteem
Torx 30
inlegrail
49x49 mm
ja
Glijbeveiliging
- montagehulp voor het plaatsen van de panelen
- aanvullende bevestiging van panelen
Kenmerken
klemsysteem
staand
C-rail/C-N-rail/N-rail/paneelsteunrail groendak
M8, M6, zonder opening
25 mm
C-N-rail 37
- de C-N-rail fungeert ook als kabelgoot
- eenvoudig samen te bouwen verbinding vanaf de zijkant
Kenmerken
kan worden gebruikt als paneelsteunrail, kruisrail of kabelgoot
gemiddeld-hoog
dakhaak side-fix
paneelklemmen, inlegrails
52x37 mm/1,6 mm onderkant rail
2,20 m/5,40 m
ja
Railverbinderset C-N 37 S
- inwendige verbinder voor maximale vrijheid bij assemblage
Kenmerken
gemiddeld-hoog
C-N-rail 37
250 mm
-
N-rail Eco
- eenvoudig te bevestigen vanaf de zijkant
- zijdelingse sleuf met rillen
Kenmerken
kan worden gebruikt als kruisrail
gemiddeld
dakhaak side-fix
inlegrail
22x50 mm
5,40 m
nee

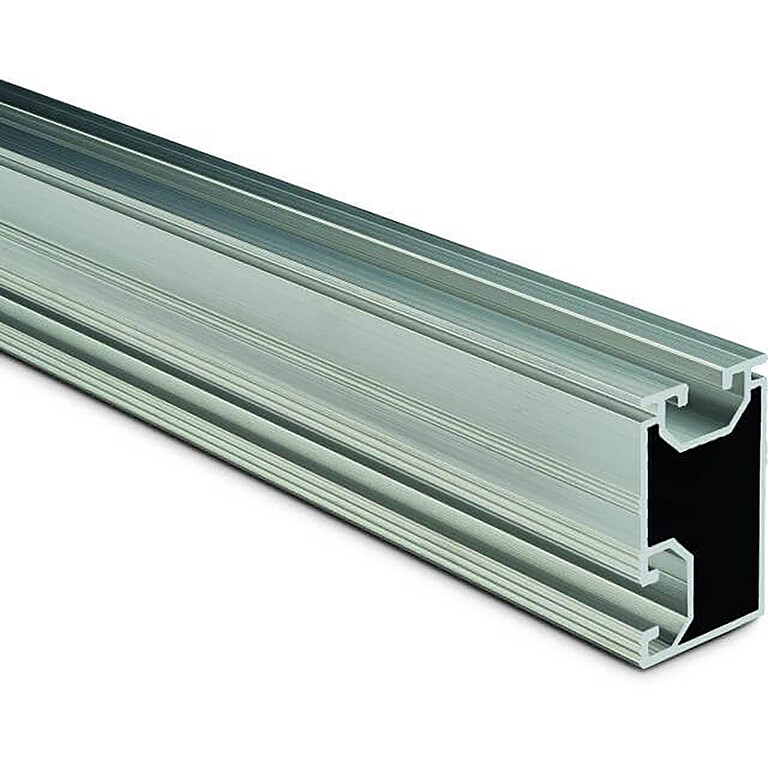

N-rail standaard
- eenvoudig te bevestigen vanaf de zijkant
- zijdelingse sleuf met rillen
Kenmerken
kan worden gebruikt als kruisrail
hoog
dakhaak side-fix
inlegrail
30x50 mm
5,40 m
nee
Railverbinderset N Standard
- inwendige verbinder voor maximale vrijheid bij assemblage
Kenmerken
hoog
N-rail standaard
27x41 mm
150 mm
-
Afsluitkap C-N37 sw
- visueel aantrekkelijke railafwerking
- UV- en weersbestendig
Kenmerken
klem-/inlegsysteem
niet nodig
C-N-rail 37
57x52x80 mm
-
Dakhaak PaD 30 N35 staand
- snelle montage van dakhaken door klik- technologie
- dakhaken voor grote overlapping van pannen tot ong. 11 cm
Kenmerken
kleipannen, betonpannen
hoog
C-N-rail of N-rail als verticale rail
30 mm
min. 48 mm
nee
Dakhaak PaD 533
- raildakhaak, verbinding in hoogte verstelbaar
- eenvoudig samen te bouwen verbinding vanaf de zijkant
Kenmerken
kleipannen, betonpannen
gemiddeld
C-N-rail of N-rail als verticale rail
30 mm
min. 48 mm
nee
Dakhaak PaD 633
- spuitgegoten aluminium dakhaken zonder lasnaad
- eenvoudig samen te bouwen verbinding vanaf de zijkant
Kenmerken
kleipannen, betonpannen
gemiddeld
C-N-rail of N-rail als verticale rail
30 mm
min. 48 mm
nee
Bevestigingsschroeven voor dakhaken, 6 mm
- met bouwtechnische goedkeuring
Kenmerken
flex 18/30/40, PD 633
gegalvaniseerd staal (alternatief V2A)
Ø 6 mm x lengtes
30 mm, 60 mm, 90 mm, 120 mm, 150 mm
Bevestigingsschroeven voor dakhaken, 8 mm
- met bouwtechnische goedkeuring
- ook geschikt voor spantisolatie
Kenmerken
PaD 30/40, BS 30, PaD 30 N35, PaD 533, PaD 544
gegalvaniseerd staal
Ø 8 mm x lengte
100 mm, 140 mm, 180 mm, 220 mm, 260 mm, 300 mm, 340 mm
Meer informatie over het pannendak-montagesysteem
Hoge kwaliteit en doordacht tot in het kleinste detail: met onze nieuwe dakhaak en het inlegsysteem bevestigt u uw PV-systeem veilig en stabiel op uw pannendak. Staande of liggende montage van de zonnepanelen, blank aluminium of zwart geanodiseerd: met novotegra maakt u de juiste keus! Dankzij de vorm van de dakhaak is het monteren zelfs bij grote dakpanoverlappingen tot 11 cm veilig mogelijk. In combinatie met de nieuwe C-N-rail en onze beproefde inlegrail verloopt de montage snel en gemakkelijk. De C-N-rail combineert de voordelen van onze betrouwbare draagrails voor zonnepanelen – namelijk de aan de zijkant in hoogte verstelbare aansluiting op de dakhaak en het gebruik van de rail als kabelgoot.
De inlegrail wordt bevestigd met de voorgemonteerde set kruisrailverbinders. De zonnepanelen worden spanningsvrij en zwevend op hun plaats gehouden door de inlegrails, die afhankelijk van de kleur van het paneelframe verkrijgbaar zijn in blank aluminium of zwart geanodiseerd. Uw systeem krijgt een homogene, fraaie uitstraling met een uniforme constructie, die u snel en eenvoudig monteert dankzij bekende en systeemonafhankelijk toepasbare onderdelen. Alle onderdelen zijn gemaakt van corrosievrije materialen met een lange levensduur.
Vrijgegeven modules
| Fabrikant | Module reeks | Plat dak II / Plat dak III | Plat dak II met 3. grondrail | Inlegsysteem staand | Inlegsysteem liggend | Inlegsysteem verticaal met steunrail | Status | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Zuigen | Druk | Zuigen | Druk | Zuigen | Druk | Zuigen | Druk | Zuigen | Druk | |||
De aangegeven waarden (in Pascal (Pa)) geven de toegestane lading weer. De veiligheidsfacktor van 1.5 inclusief waarmee volgens IEC 61215 rekening moet worden gehouden. Wij hebben de vermelde gegevens naar eer en geweten voor u samengevat uit afzonderlijke goedkeuringen of montagehandleidingen van de fabrikanten. Wij aanvaarden geen aansprakelijkheid voor overdrachtsfouten of wijzigingen van de waarden op korte termijn.
