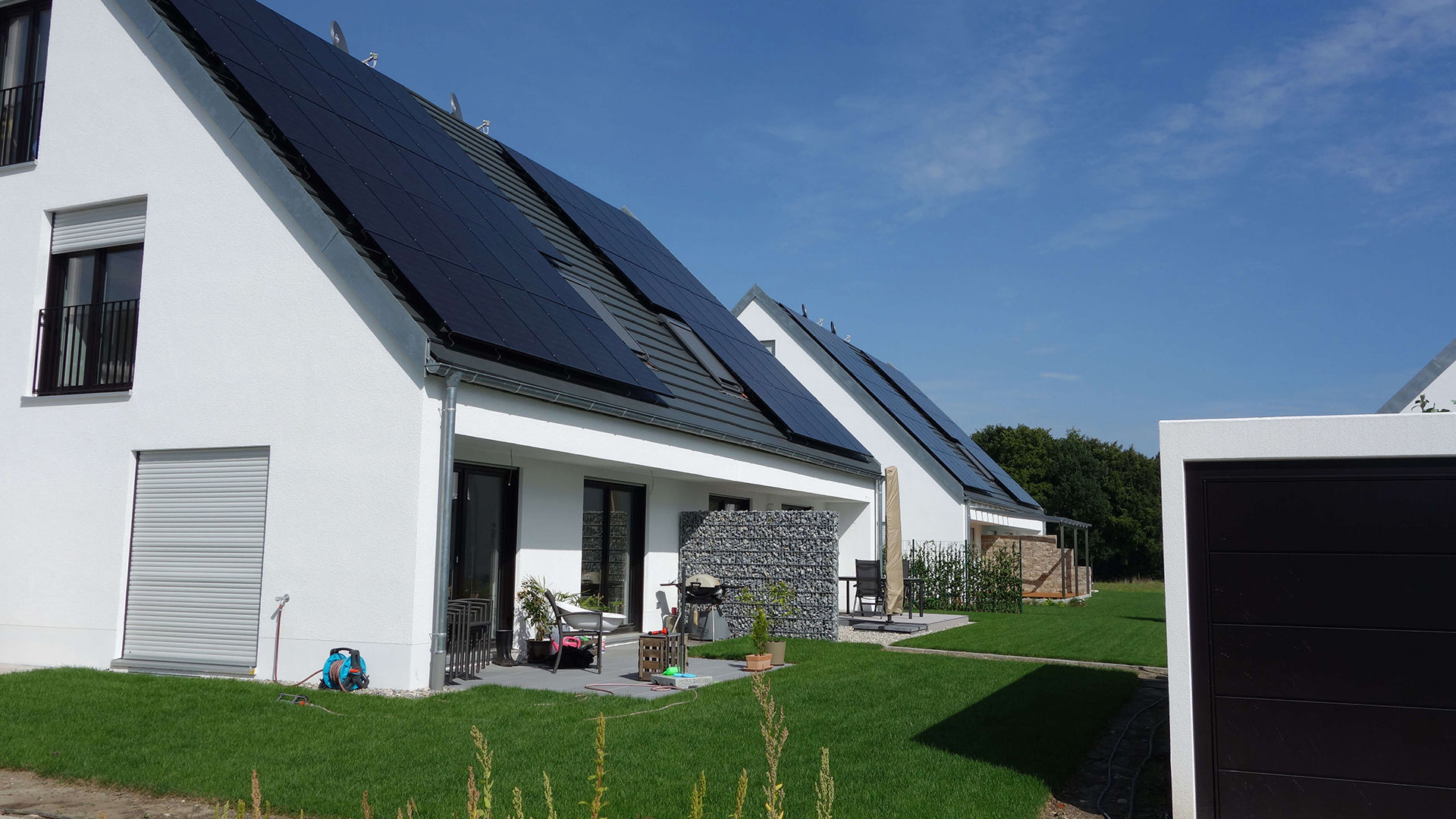

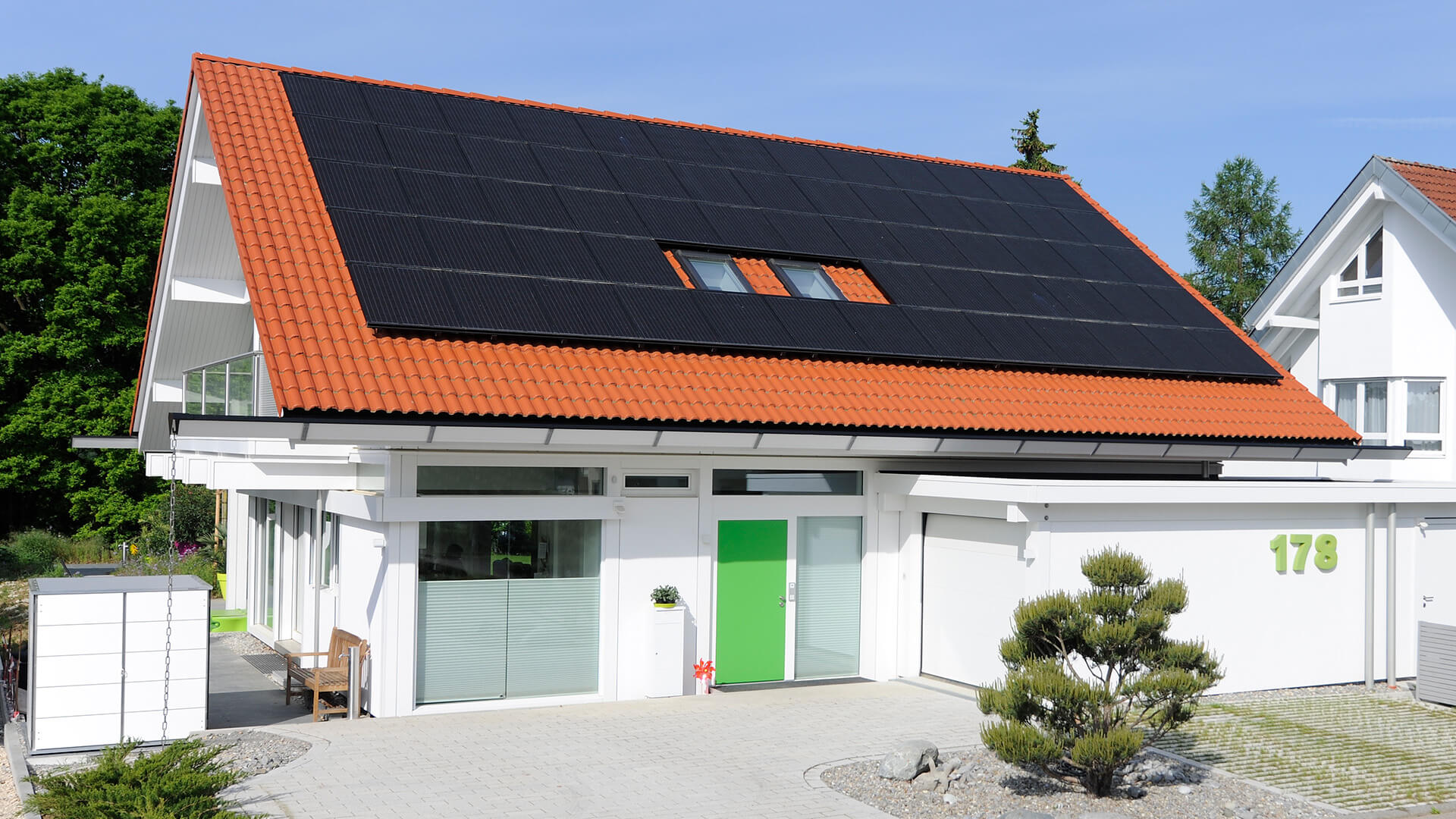

Couverture en tuiles | Système d’insertion side-fix
Système d’insertion avec montage portrait des modules
- Montage portrait et paysage des modules possible
- Montage latéral des rails avec vue sur l’emplacement de montage
- Utilisation possible des rails en C-N comme passage de câbles
- Faible écart entre la structure porteuse et la couverture de la toiture
Composants
Composants
Cliquez sur le symbole + pour voir les composants de ce système de montage.
Rails d’insertion
- Esthétique d’installation haut de gamme
- Assemblage rapide et efficace
- Assemblage flottant des modules sans tension
Caractéristiques
Système d’insertion
Disposition en portrait & disposition en paysage, comme connexion de rail transversal ou assemblage spécial
Rail C/Rail C-N/Rail N/Profilé court Disposition en paysage
30-50 mm
5,40m-tout/2,20m (35 mm + 40 mm)
oui
03-001417/03-001380/03-001379/03-001416/03-001388/03-001374/03-001378/03-001375

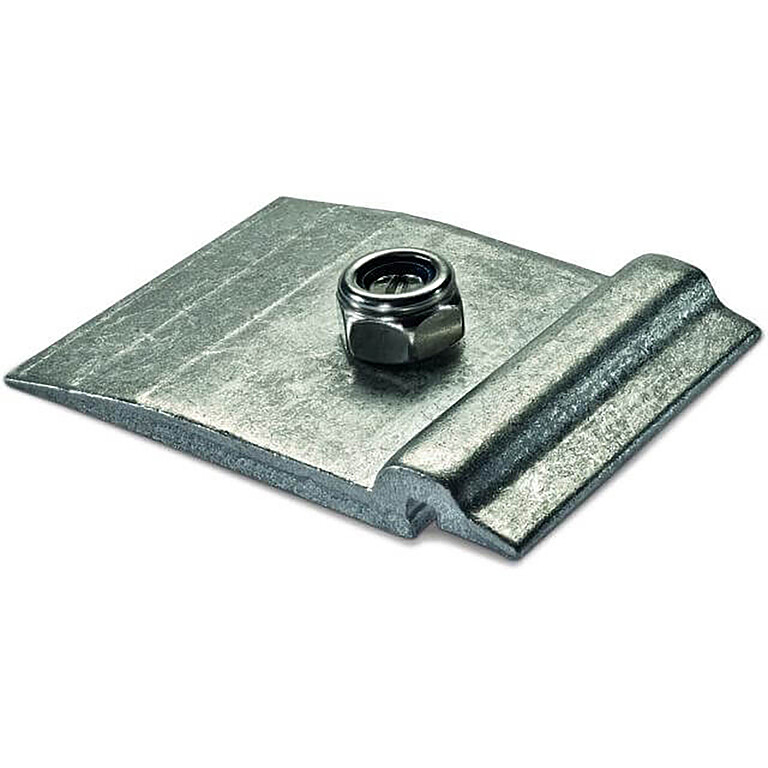

Connecteur de rails transversaux IR sur C ou C-N
- Connexion sûre grâce à la force et à la fermeture de la forme
- Complètement préassemblé
Caractéristiques
Système d’insertion
Tournevis hexagonal AF 13
Rail C/Rail C-N/Profilé court Disposition en paysage
50x66 mm

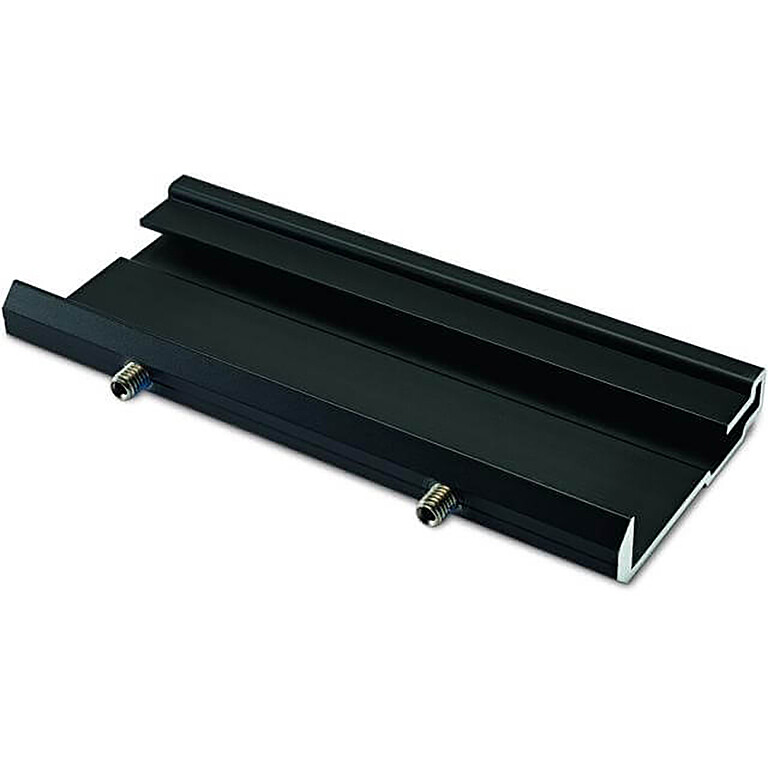

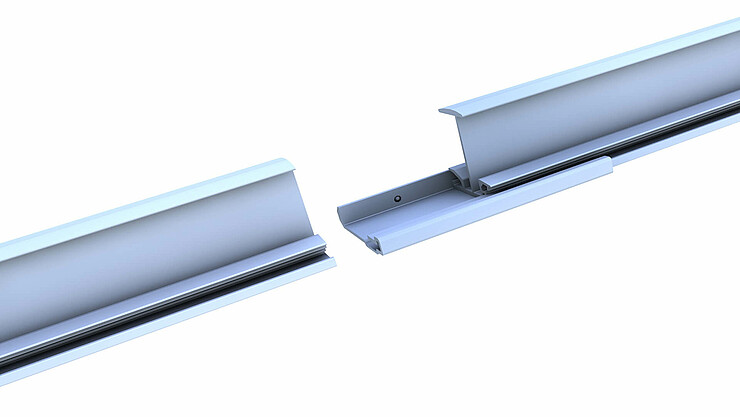

Kit Connecteur de rails IR
- Connecteur de rails servant simultanément de construction de joint de dilatation
Caractéristiques
Système d’insertion
Clé hexagonale 3 mm
Rail d’insertion
65x150 mm
oui
03-000648/03-000499
Arrêt de bordure IR
- Extrémités de rail optiquement nettes
- Couleur coordonnée avec le rail d’insertion
- Prévient le glissement des modules
Caractéristiques
Système d’insertion
Torx 30
Rail d’insertion
49x49 mm
oui
03-000691/03-000693

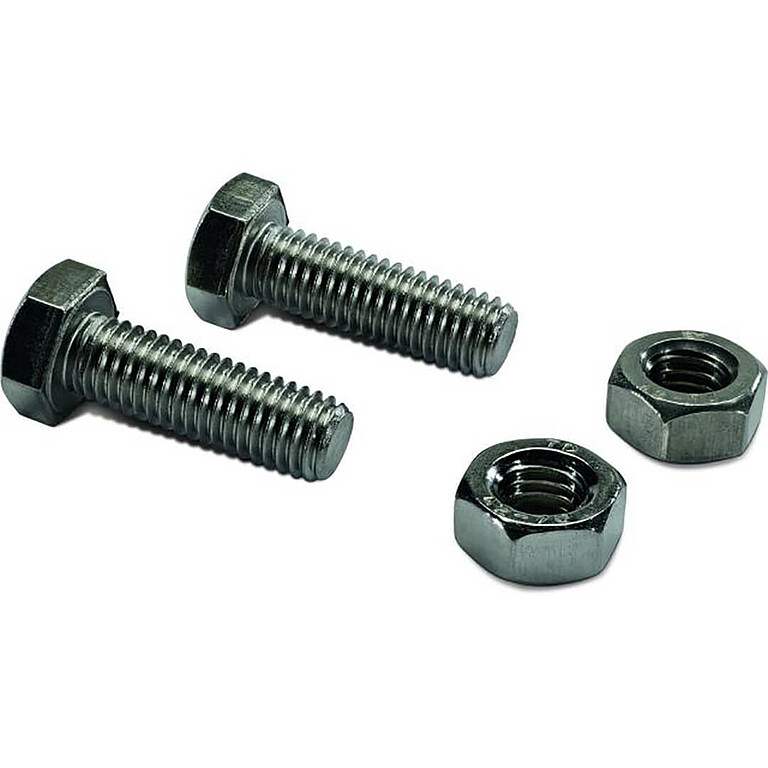

Protection contre le glissement
- Aide au montage pour le placement des modules
- Sécurisation supplémentaire des modules
Caractéristiques
Système de fixation par pinces
Disposition en portrait
Rail C/Rail C-N/Rail N/Rail porte-module Toit végétalisé
M8, M6, sans trou
25 mm
03-000006/03-000007

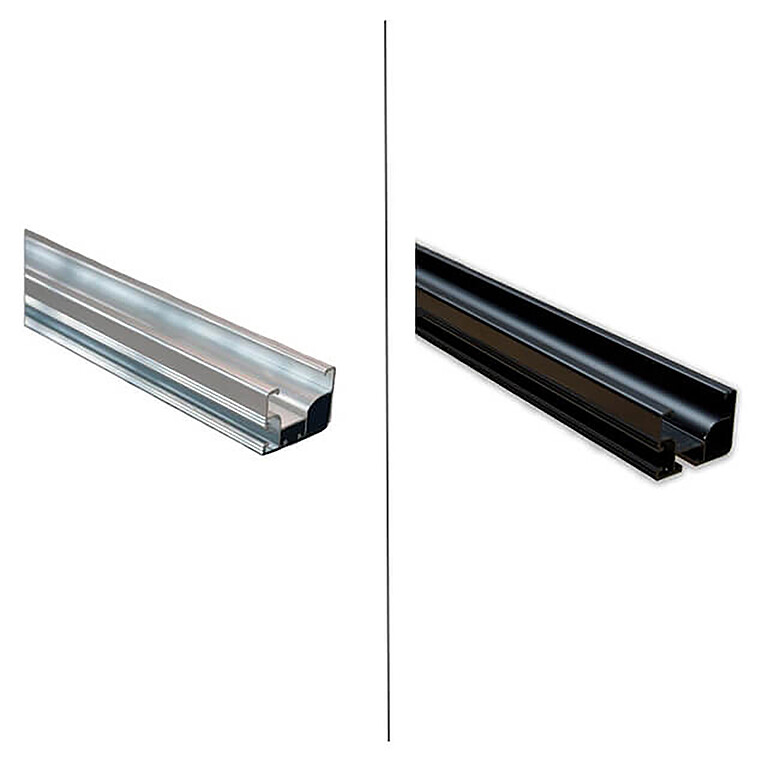

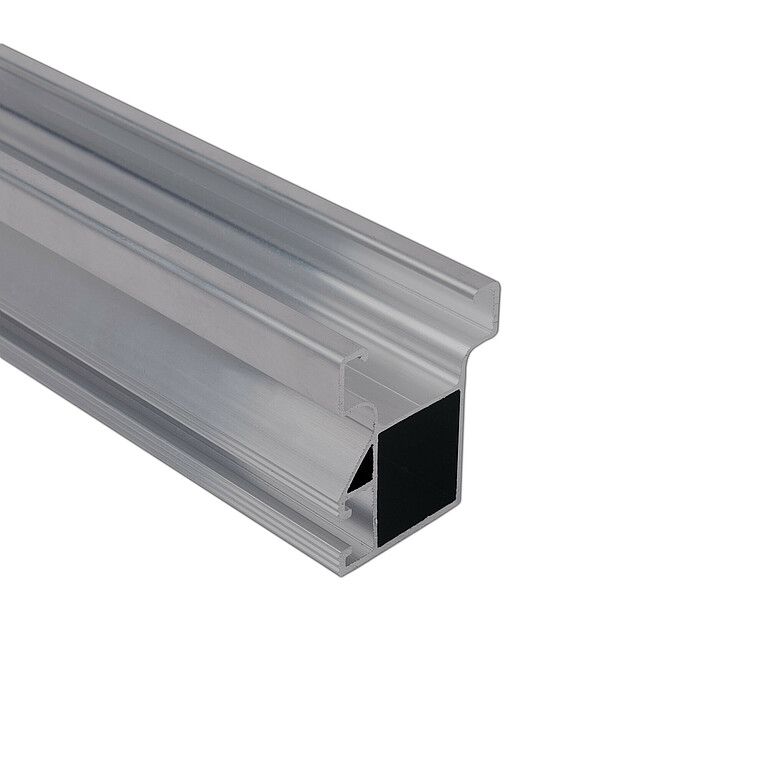

Rail C-N 37

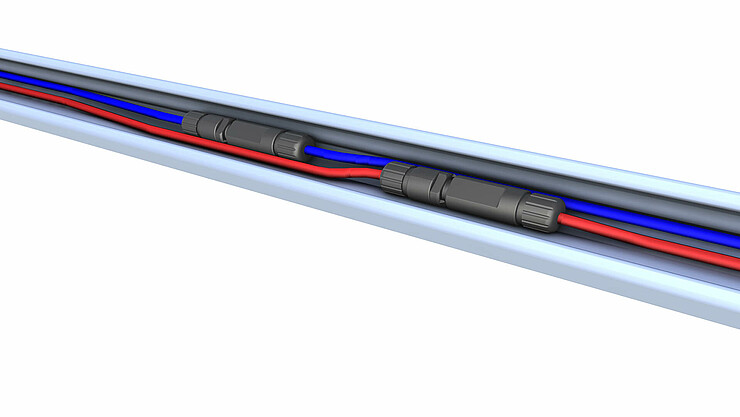

- Le rail C-N sert aussi de passage de câbles
- Connexion facile à assembler par le côté
Caractéristiques
Comme rail porte-module, rail transversal ou passage de câbles
moyennement élevé
Crochet de toit side-fix
Pinces de module, rails d’insertion
52x37 mm/1,6 mm Rail inférieur
2,20m/5,40m
oui
03-001413;03-001328;03-001412

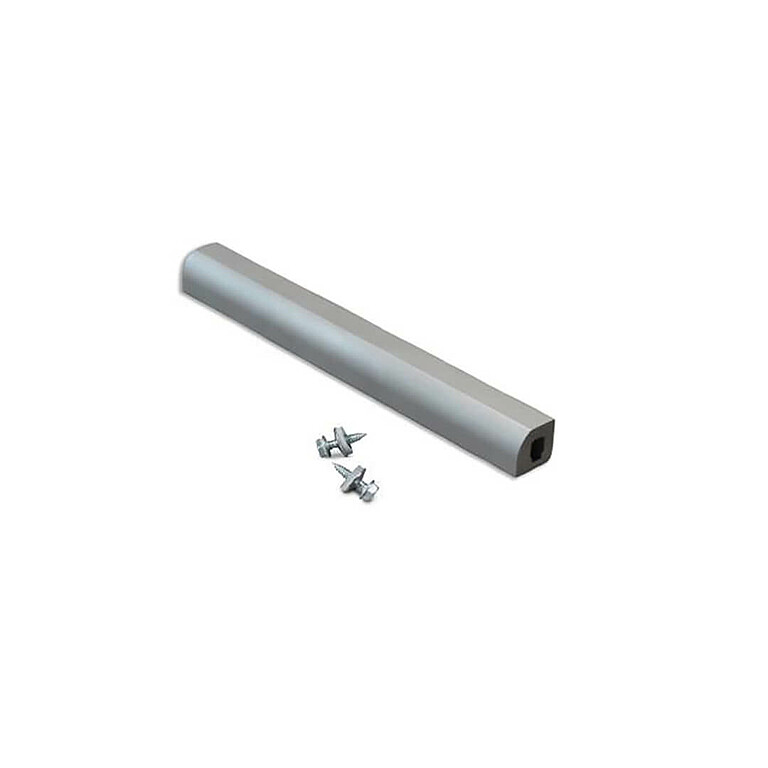

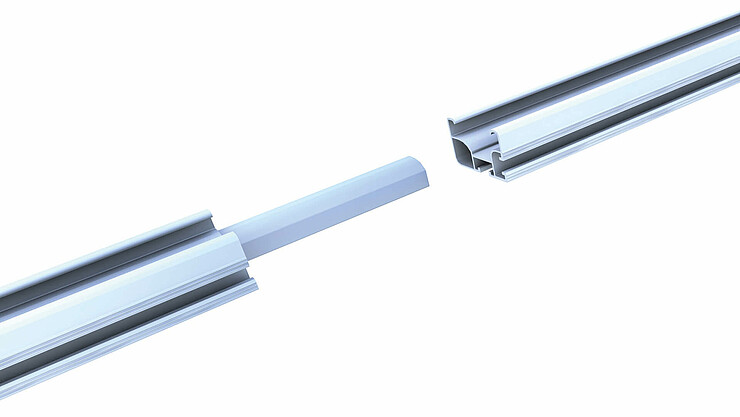

Kit Connecteur de rails C-N 37 S
- Connecteur interne pour maximiser la liberté d’assemblage
Caractéristiques
moyennement élevé
Rail C-N 37
250 mm
-
03-001347
Rail N Eco
- Fixation facile par le côté
- Rainure latérale avec cannelure
Caractéristiques
Peut servir de rail transversal
moyen
Crochet de toit side-fix
Rail d’insertion
22x50 mm
5,40m
non
03-001403
Rail N Standard
- Fixation facile par le côté
- Rainure latérale avec cannelure
Caractéristiques
Peut servir de rail transversal
Élevée
Crochet de toit side-fix
Rail d’insertion
30x50 mm
5,40m
non
03-001404
Kit Connecteur de rails N Standard
- Connecteur interne pour maximiser la liberté d’assemblage
Caractéristiques
Élevée
Rail N Standard
27x41 mm
150 mm
-
03-000524

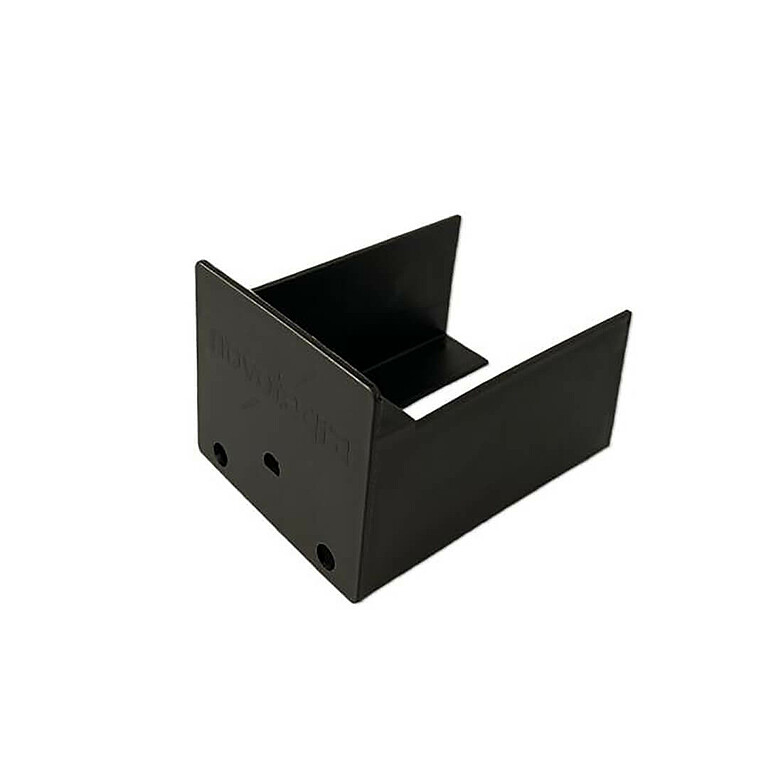

Capuchon d’extrémité Rail C-N 37 noir
- Finition du rail visuellement attrayante
- Résistant aux UV et aux intempéries
Caractéristiques
Système d’insertion/de fixation par pinces
Non requis
Rail C-N 37
57x52x80 mm
-
03-001343

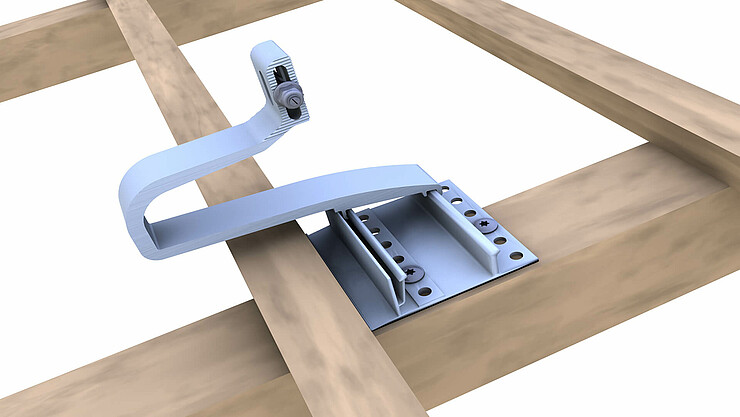

Crochet de toit ZD 30 N35 Vertical
- Installation rapide des crochets de toit grâce à la technologie de clipsage
- Crochets de toit pour le chevauchement de grandes tuiles jusqu’à environ 11cm
Caractéristiques
en terre cuite, béton
Élevée
Rails C-N ou N Disposition verticale
30 mm
min. 48 mm
non

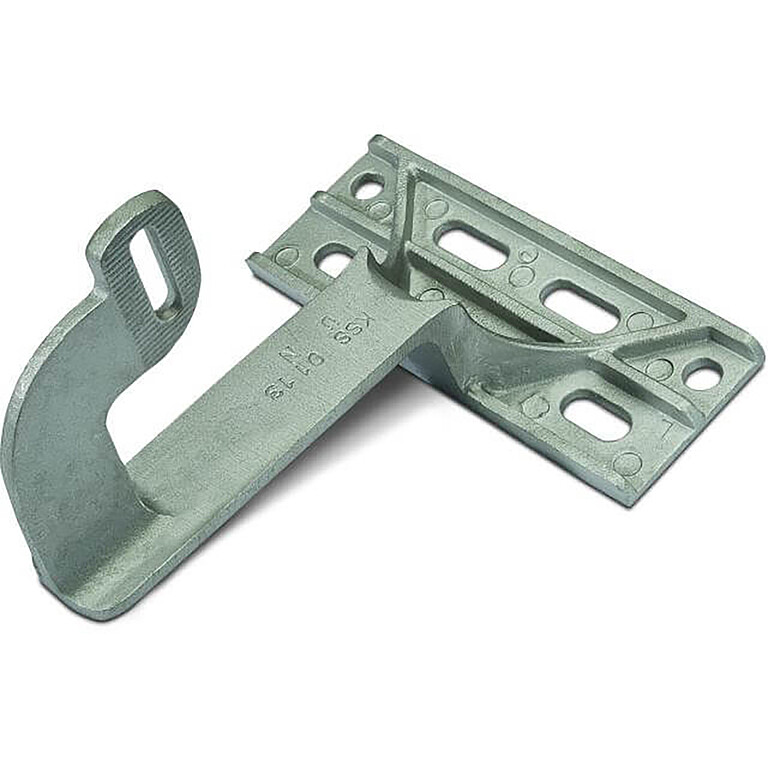

Crochet de toit ZD 533
- Connexion rail-crochet de toit réglable en hauteur
- Connexion facile à assembler par le côté
Caractéristiques
en terre cuite, béton
moyen
Rails C-N ou N Disposition verticale
30 mm
min. 48 mm
non
03-000731
Crochet de toit ZD 633
- Crochets de toit en aluminium moulé sous pression sans soudure
- Connexion facile à assembler par le côté
Caractéristiques
en terre cuite, béton
moyen
Rails C-N ou N Disposition verticale
30 mm
min. 48 mm
non
03-000756

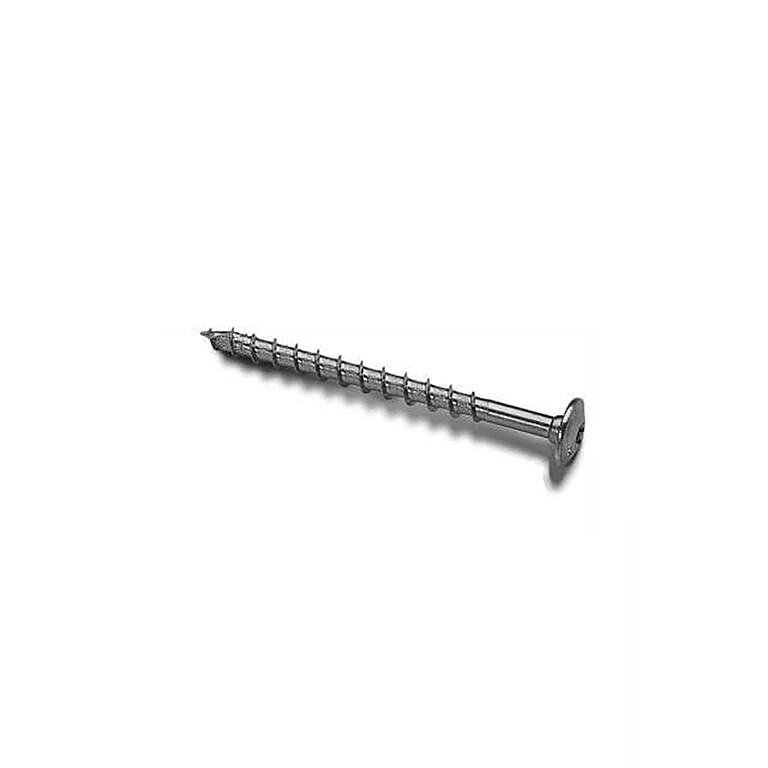

Vis de montage pour crochet de toit 6 mm
- Approuvé par les autorités compétentes en matière de construction
Caractéristiques
flex 18/30/40, ZD 633
acier galvanisé (alternative V2A)
Ø 6 mm x longueurs
30 mm, 60 mm, 90 mm, 120 mm, 150 mm
Vis de montage pour crochet de toit 8 mm
- Approuvé par les autorités compétentes en matière de construction
- Convient également pour l’isolation des chevrons
Caractéristiques
ZD 30/40, BS 30, ZD 30 N35, ZD 533, ZD 544
acier galvanisé
Ø 8 mm x longueur
100 mm, 140 mm, 180 mm, 220 mm, 260 mm, 300 mm, 340 mm
Plus d'informations sur le système d’insertion

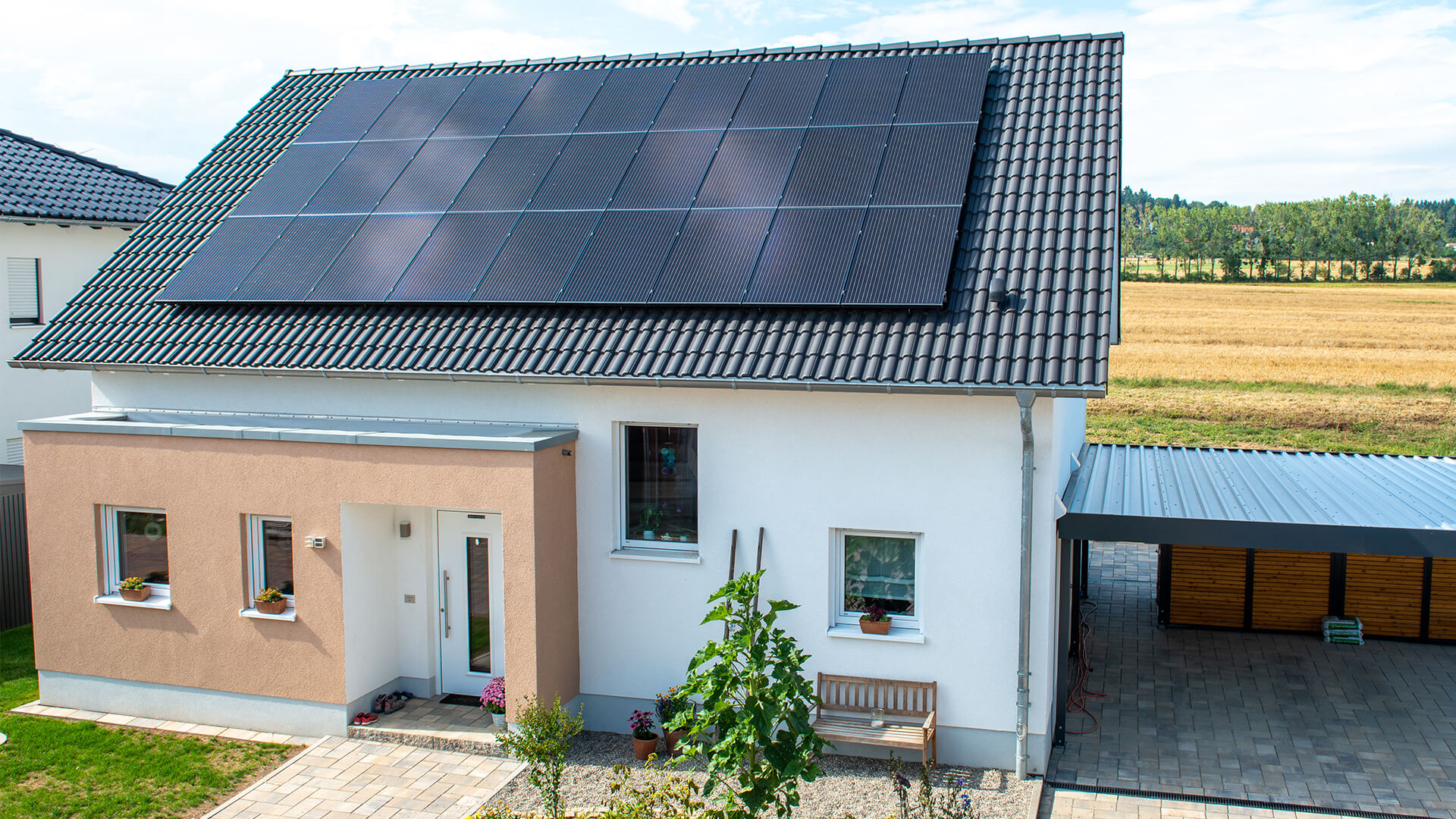

Une excellente qualité et pensé jusque dans les moindres détails : Grâce à notre nouveau système de crochets de toit et d’insertion, vous pouvez fixer de manière sûre et stable votre installation photovoltaïque sur votre toit en tuiles. Qu’il s’agisse d’un module à montage portrait ou paysage, couleur alu ou anodisé noir, avec novotegra vous faites le bon choix ! La forme des crochets de toit permet un montage sûr, même en cas de couvertures de tuiles jusqu’à environ 11 cm. Associé au nouveau rail en C-N et à notre rail d’insertion éprouvé, l’installation est rapide et facile. Le rail C-N combine les avantages de nos rails de support de module fiables – à savoir le raccordement latéral réglable en hauteur au crochet de toit et l’utilisation du rail comme passage de câbles.
Le rail d’insertion est fixé à l’aide du jeu de raccords de rails croisés préassemblés. Les modules sont maintenus sans tension et de manière flottante dans les rails d’insertion, qui sont disponibles en couleur alu ou en noir anodisé, selon la couleur du cadre du module. Vous obtenez un aspect homogène et attrayant pour votre système avec un design uniforme que vous pouvez installer rapidement et facilement, grâce à des composants familiers qui peuvent être utilisés sur plusieurs systèmes. Tous les composants sont fabriqués à partir de matériaux durables et non corrosifs.

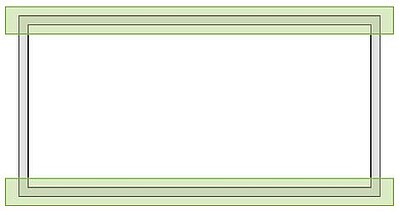

Libérations de modules
| Fabricant | Module de série | Toit plat II / Toit plat III | Toit plat II avec 3. rail de base | Système d’insertion en portrait | Système d’insertion en paysage | Système d’insertion portrait avec rails de support | Statut | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aspiration | Pression | Aspiration | Pression | Aspiration | Pression | Aspiration | Pression | Aspiration | Pression | |||
Les valeurs (en pascals (Pa)) qui sont indiquées représentent la charge maximale autorisée. Le facteur de sécurité de 1,5 qui est à prendre en compte selon la norme IEC 61215, est déjà inclus. Nous avons listé ci-dessous les données relatives aux modules sur la base de nos connaissances et à partir des homologations individuelles ou des instructions d'installation des fabricants qui sont à notre disposition. Nous déclinons toute responsabilité en cas d'erreur de transmission ou de modification des valeurs à court terme.
