Toitures ondulées et panneaux sandwich | Système de serrage

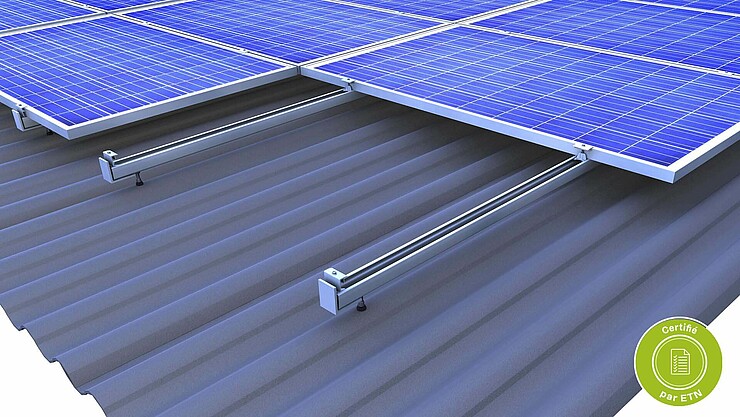

Le système de serrage monocouche avec modules montés en paysage
- Composants communs à différents systèmes

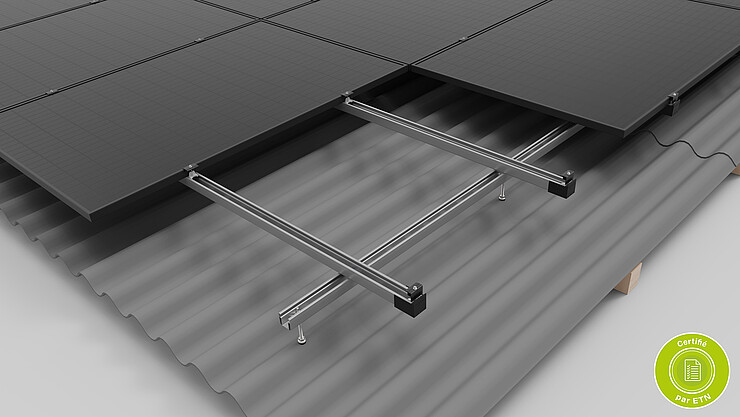

- Possibilité de montage paysage des modules en rails croisés
- 2 attaches pour toutes les hauteurs de cadre en noir anodisé ou couleur alu
Composants
Composants
Cliquez sur le symbole + pour voir les composants de ce système de montage.
Plus d'informations sur le système de serrage
Sur un toit en plaques ondulées de fibrociment et panneaux sandwich, l‘installation photovoltaïque se fixe directement sur les pannes. Pour les pannes en bois ou en acier, on utilise respectivement le kit de vis à double filetage HP et le kit de vis à double filetage SP. Le raccordement central des rails en C à la vis à double filetage a pour effet de transmettre la charge au milieu de cette dernière qui, de ce fait, ne subit aucun effort de flexion supplémentaire.

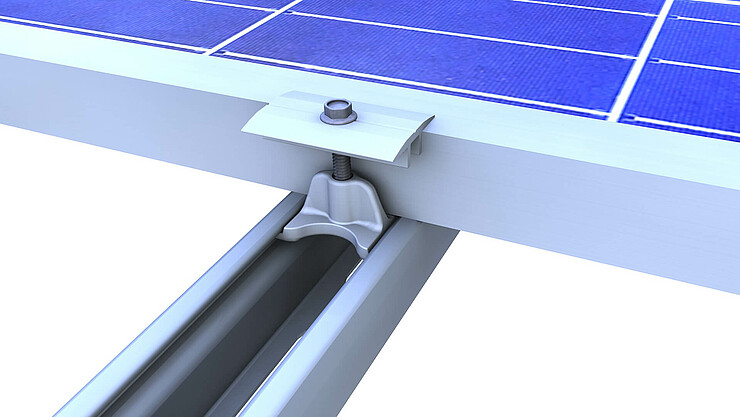

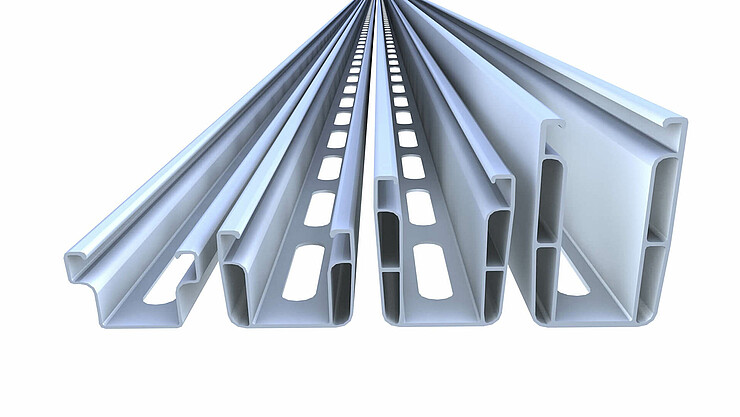

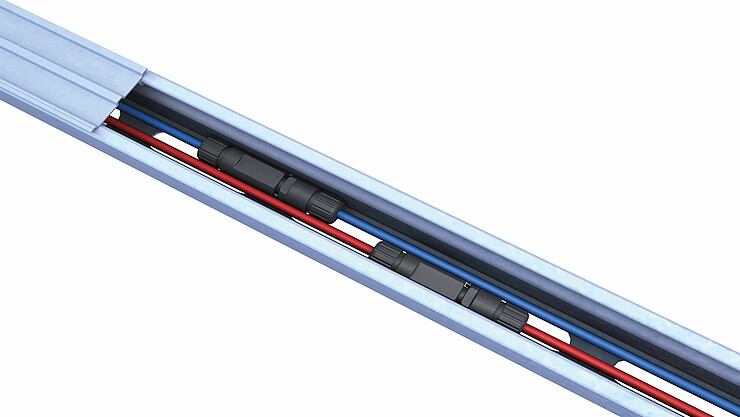

Le rail en C est toujours fixé selon le même principe : le raccord vissé classique avec écrou denté assure une fixation rapide, ferme et durable, que ce soit pour un assemblage à une couche ou pour un montage de rails croisés. L’espace intérieur du rail en C sert de chemin de câbles et offre suffisamment de place pour les câbles et les connecteurs. Le raccordement de la vis à double filetage à la base du rail permet de régler en hauteur et de mettre à niveau l‘installation, d‘où un champ de modules homogène même sur un toit à surface inégale. Toutes les attaches d‘extrémité et centrales sont prééquipées et peuvent être fournies anodisées en noir. Qu‘il s‘agisse d‘une pose portrait ou paysage, à une ou deux couches, les panneaux solaires se montent rapidement et solidement sur les rails en C grâce à la fiabilité de la technique de serrage. Les attaches d‘extrémités réalisent l‘affleurement entre les rails en C et le champ de modules, ce qui rend la structure de support presque invisible, pour des installations au rendu visuel parfait.
