Bac acier | Système de serrage en portrait

Système de serrage directe et montage portrait des modules

  • Serrage des modules dans la plage de serrage optimale
  • Faibles charges logistiques sur le chantier
  • Montage rapide et efficace par le haut
  • Conductivité électrique entre le système de montage et la couverture du toit

Planifiez votre projet

Vos avantages

Peu de composants, entièrement préconfectionnés



Faibles coûts de matériaux et manipulation très simple



Forces de maintien élevées grâce à la fixation directe sans enlèvement de copeaux avec vis à tôle mince homologuées



Peu d’outils de montage nécessaires




Composants

Attachement du module Rails de profilés Fixation du toit

Composants

Cliquez sur le symbole + pour voir les composants de ce système de montage.





Nos références de bacs acier trapézoïdaux


Plus d'informations sur le système de serrage en portrait

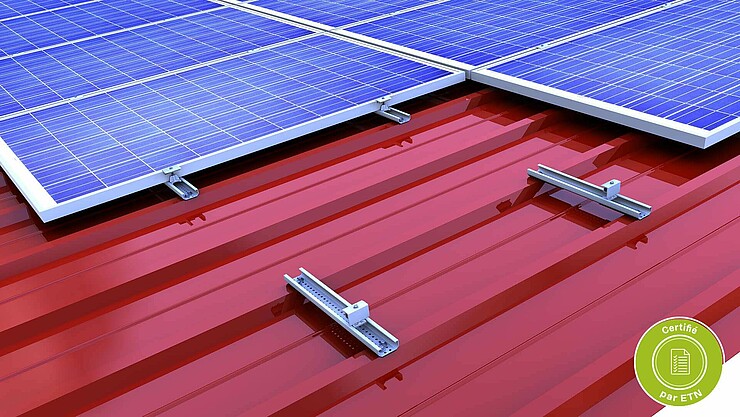

Nos variantes de système – Votre choix ! La variante avec le profilé court C24 et C47 garantit une facilité de manipulation sur le chantier grâce à des composants prééquipés. Vous pouvez aussi opter pour le montage du rail en C : vous obtenez alors un chemin de câbles propre et une liaison avec la tôle trapézoïdale assurant une répartition optimale des charges. Nos systèmes de serrage pour le montage portrait des panneaux répondent à toutes les exigences. Pour le montage sur des profilés courts, utilisez nos profilés de support de panneaux prédécoupés de 385 mm de long, prééquipés avec une bande d’étanchéité EPDM.

Les profilés courts offrent une grande flexibilité sur toutes les trames des moulures de tôles trapézoïdales et sont disponibles en deux hauteurs différentes. En choisissant le profilé court C24, vous bénéficiez d‘une solution rentable permettant d’économiser le matériau dans le cadre de vos projets. Vous pouvez aussi opter pour le profilé court C47 pour obtenir une bonne ventilation à l‘arrière du panneau, tout en laissant suffisamment de place pour la couverture de toit. Peu importe ce que vous décidez : avec nos variantes de profilés courts, vous ferez toujours le bon choix ! Nous vous recommandons de choisir notre solution avec des rails en C, dans la mesure où elle répondra à vos exigences en matière de répartition uniforme de la charge sur la tôle trapézoïdale et de pose correcte des câbles. Les rails en C sont mis en place sur des bandes d‘étanchéité EPDM préalablement collées sur plusieurs moulures hautes. Les deux types de rail (le rail C 38 pour une utilisation optimale du matériau ou le rail C 47 qui a fait la preuve de sa qualité) sont disponibles dans une longueur de 2,10 m – poser, visser, terminé !


Vidéo de montage

Comment assembler facilement notre système.
