Trapeziumdak | Klemsysteem liggend
Klemsysteem met directe bevestiging en liggend gemonteerde zonnepanelen
- Voordeligste montagevariant op trapeziumplaat
- Weinig logistieke werkzaamheden op de bouwplaats
- Snelle en efficiënte montage van bovenaf
- Elektrische geleiding tussen montagesysteem en dakhuid
Onderdelen
Onderdelen
Klik op het +-symbool om de componenten van dit montagesysteem te bekijken.
Middenklem blank/zwart
- eenvoudig te monteren dankzij vergrendelfunctie
- vergt weinig ruimte
Kenmerken
klemsysteem
staand & liggend, eenlaags of kruisrailverbinding (afhankelijk van het daktype)
C-rail / C-N-rail, korte rails, Plat dak III
30-42 mm/43-52 mm
11,4 mmx52 mm
ja
03-001345/03-001346/03-000285/03-000286
Eindklem blank/zwart
- eenvoudig te monteren dankzij vergrendelfunctie
- vergt weinig ruimte
- vlakke afsluiting met de rail mogelijk
Kenmerken
klemsysteem
staand & liggend, eenlaags of kruisrailverbinding
C-rail / C-N-rail, korte rails, Plat dak III
30-42 mm/43-52 mm
14 mmx52 mm
ja
03-001237/03-001236/03-000287/03-000288

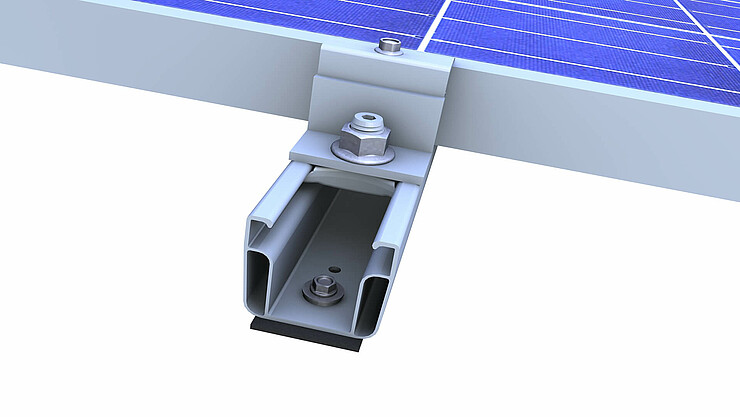

Glijbeveiliging trapeziumplaat
- montagehulp voor de laagste panelenrij
- aanvullende bevestiging van panelen
Kenmerken
klemsysteem
liggend
kort profiel, liggend
53 mm x 30 mm x 30 mm
C24/125 mm, C47/200 mm, C33/125 mm
-
03-000233
Korte C71-rail met EPDM 200 mm
- geheel voorgemonteerd met EPDM-afdichting en perforaties
- gelijkmatige verdeling van de belasting dankzij 5 ronde gaten
- uitstekende ventilatie van de panelen aan achterzijde, met extra ruimte voor de dakbedekking
Kenmerken
kan worden gebruikt als paneelsteunrail
liggend
hoog
paneelklemmen
71x52 mm
200 mm
-
03-001702
Korte C24-rail met EPDM 125 mm
- geheel voorgemonteerd met EPDM-afdichting en perforaties
- materiaalbesparende bevestiging
Kenmerken
kan worden gebruikt als paneelsteunrail of kruisrail
liggend
hoog
paneelklemmen, inlegrails
24x52 mm
125 mm
-
03-000841
Korte C47-rail met EPDM 200 mm
- geheel voorgemonteerd met EPDM-afdichting en perforaties
- uitstekende ventilatie van de panelen aan achterzijde, met extra ruimte voor de dakbedekking
Kenmerken
kan worden gebruikt als paneelsteunrail of kruisrail
liggend
hoog
paneelklemmen, inlegrails
47x52 mm
200 mm
-
03-001108
Korte C33-rail R39,4 met EPDM 125 mm
- geheel voorgemonteerd met EPDM-afdichting en perforaties
- materiaalbesparende bevestiging
Kenmerken
kan worden gebruikt als paneelsteunrail of kruisrail
liggend
hoog
paneelklemmen, inlegrails
33x52 mm (radius 39,4 mm)
125 mm
-
03-001223
Bevestigingsschroef E16
- hoge houdkrachten dankzij de spaanvrije, rechtstreekse bevestiging
- plaatschroeven met bouwtechnische goedkeuring
Kenmerken
V2A-plaatschroef met EPDM-afdichting
6,0x25 mm
16 mm
03-000880
Bevestigingsschroef E11
- hoge houdkrachten dankzij de spaanvrije, rechtstreekse bevestiging
- plaatschroeven met bouwtechnische goedkeuring
Kenmerken
V2A-plaatschroef met EPDM-afdichting
5,5x25 mm
11 mm
03-000893
Meer informatie over het trapeziumdak-montagesysteem
Met ons klemsysteem voor trapeziumdaken hebben wij altijd de juiste, compleet voorgemonteerde oplossing voor u. Of het nu gaat om een installatie met geoptimaliseerde opbrengst of om een project in de objectensector, in blank aluminium of in zwart – u ontvangt een beproefd montagesysteem met een hoge productiekwaliteit, uit corrosiebestendige materialen met een lange levensduur. Ons klemsysteem voor trapeziumdaken heeft bovendien een aantrekkelijke prijs-kwaliteitverhouding. Met de bouwkundige goedgekeurde plaatschroeven bevestigt u de al op de juiste lengte gezaagde en met hoogwaardige EPDM-afdichtstrips beplakte korte profielen rechtstreeks op de bovenflenzen van de trapeziumplaten.
De zonnepanelen worden bevestigd met de beproefde midden- en eindklemmen – twee verschillende klemmen zijn afdoende voor alle framehoogtes van 30-52 mm. De zeer eenvoudig verwerking op de bouwplaats garandeert een snelle en uiterst efficiënte montage van bovenaf – zonder zaag- of boorspanen. Daarbij is er maar één stuk gereedschap voor de plaatschroeven en de klemmen. Goede ventilatie van de zonnepanelen, elektrische geleiding tussen montagesysteem en dakhuid, gering materiaalgebruik en een fraaie look zijn andere pluspunten van ons montagesysteem – zo blijft er geen wens onvervuld.
Meer informatie en aanwijzingen voor een veilige en snelle montage vindt u in de montagehandleiding.
